JAC S5. Руководство - часть 346

CL-17

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Tailgate Wire Harness

Жгут Проводов задней двери

Tailgate Wire Harness (1)
Жгут Проводов Задней Двери (1)

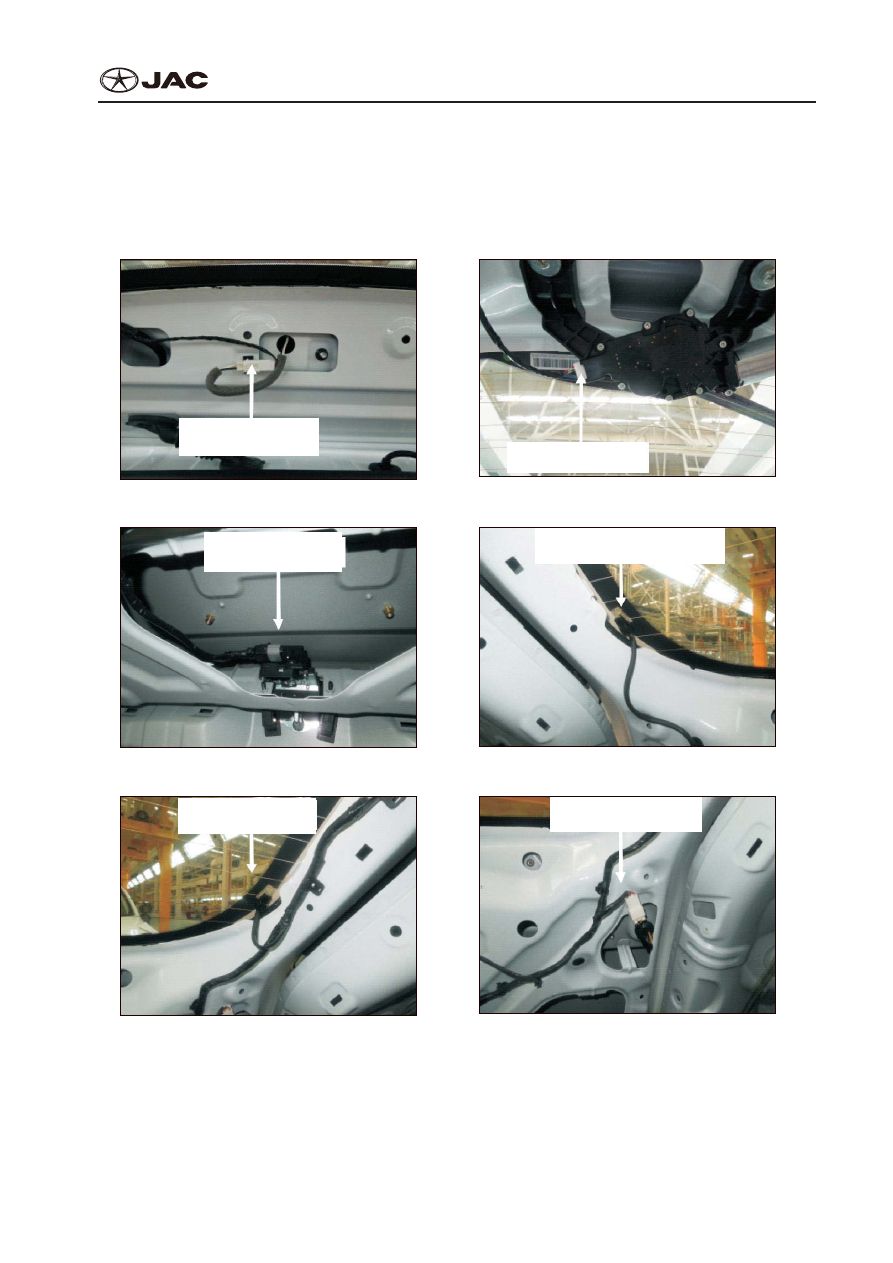

R08 high-mounted brake lamp

3-ий стоп-сигнал R08

R09 rear wiper motor

Двигатель заднего

стеклоочистителя R09

R08

R09

R10 rear trunk spring lock

Пружинный стопор багажного

отделения R10

R12 rear defrost negative pole

Отрицательный полюс заднего

антиобледенителя R12

R10

R12

R11 rear defrost positive pole

Положительный полюс левого

заднего антиобледенителя R13

R13 left rear inside combination lamp

Левый задний внутренний фонарь

комбинированного типа R13

R11

R13

CL-18

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Tailgate Wire Harness (2)
Жгут Проводов Задней двери (2)

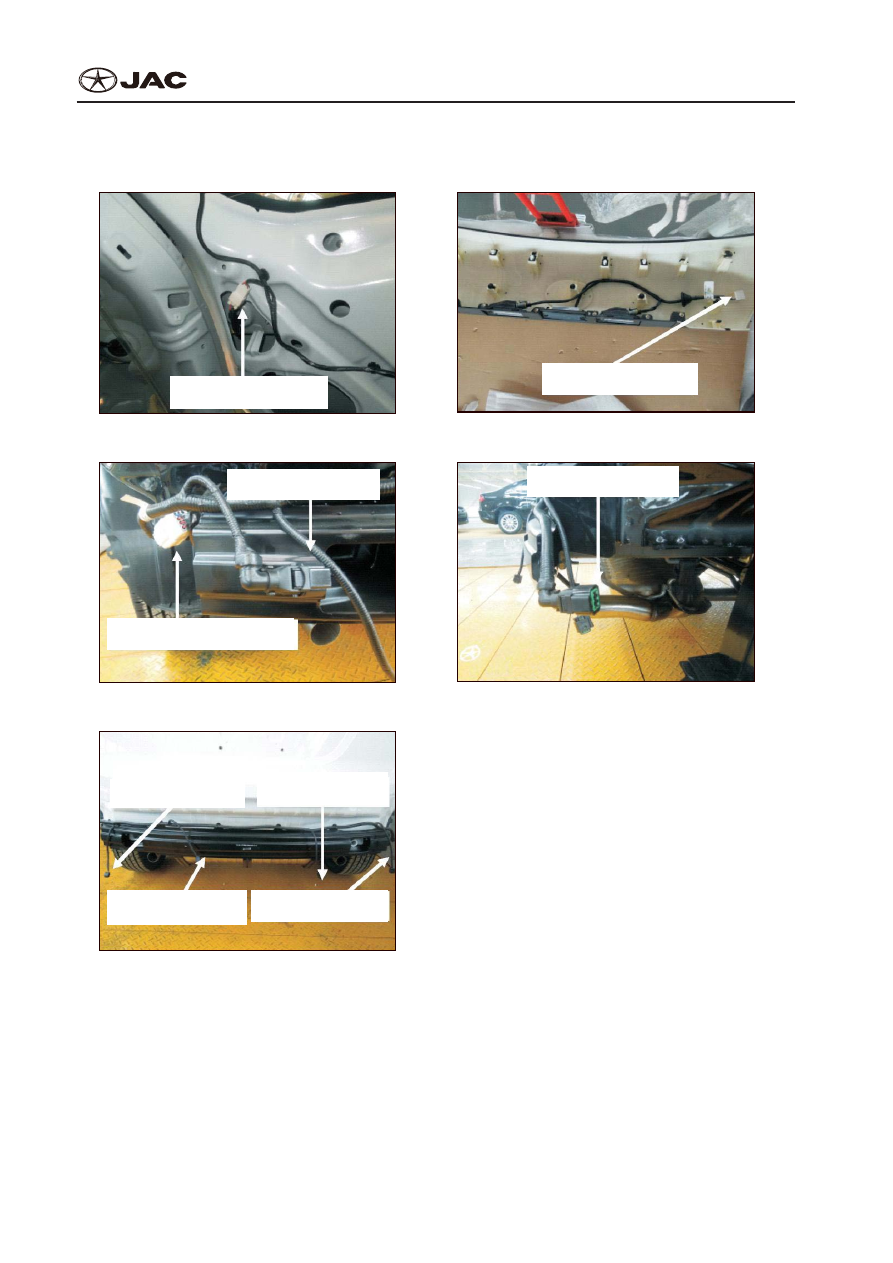

R14 right rear inside combination lamp

Правый задний внутренний фонарь

комбинированного типа R14

R15 connect to tailgate switch wire harness

Подключение к соединителю пучка проводов

выключателя на задней двери R15

R14

R15

R16 left rear fog lamp

Левая задняя противотуманная

фара R16

FR01 frame wire and backup wire interface

Проводка каркаса и интерфейс резервной

проволоки FR01

R17 right rear fog lamp

Правая задняя противотуманная

фара R17

R16 FR01

R17

R18 left rear sensor

Датчик левого заднего

колеса R18

R21 right intermediate sensor

Правый промежуточный

датчик R21

R19 left intermediate sensor

Левый промежуточный

датчик R19

R20 right rear sensor

Датчик правого заднего

колеса R20

R18 R19 R20 R21

CL-19

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Main Wire Harness

Главный Жгут Проводов

Main wire harness (1)
Главный жгут проводов(1)

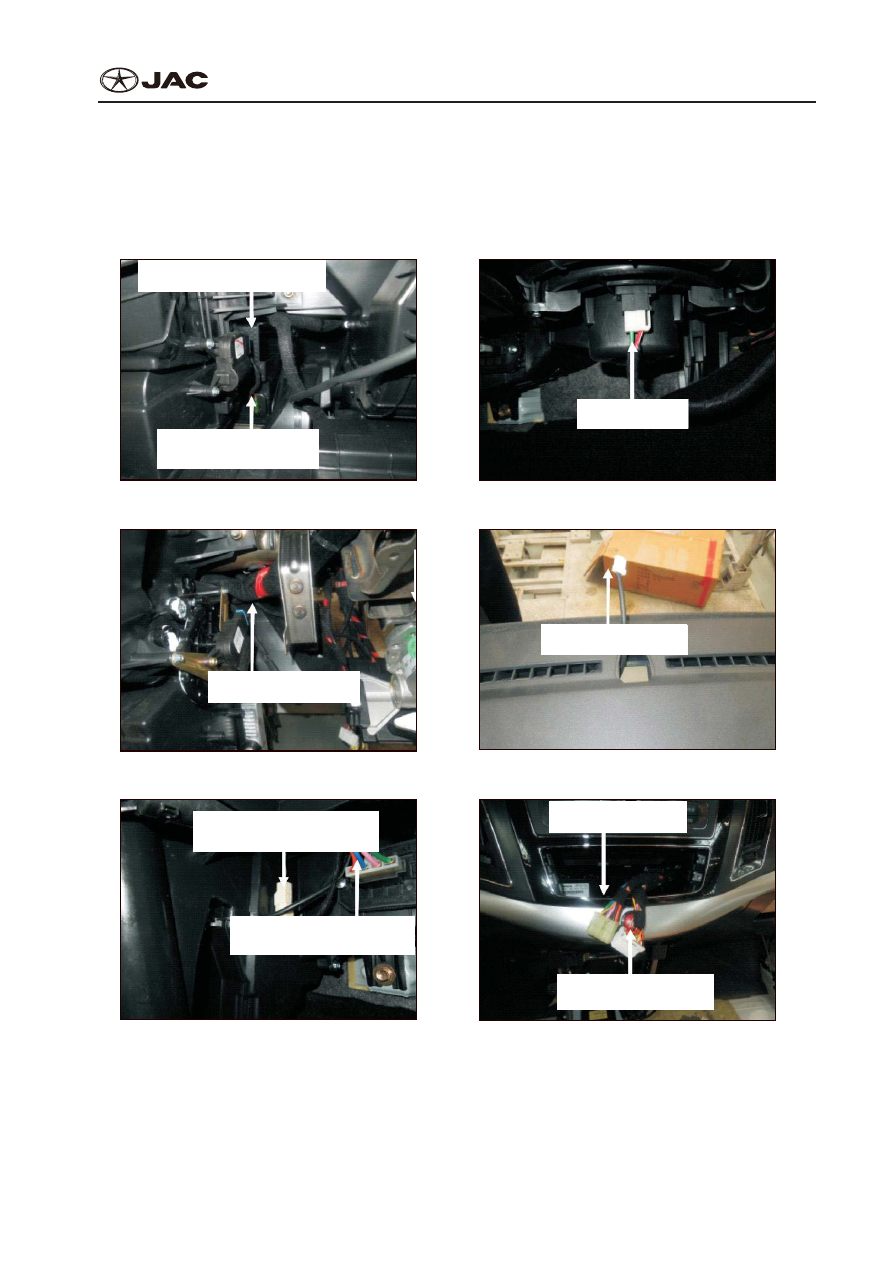

M34 inside and outside circular air door motor

Привод внутренней и наружной

вентиляционной дверцы М34

M38, M39 glove box headlamp

Фара головного света бардачка

M38, M39

M36 blower

Воздуходувка M36

M38 M39 M34

M36

M31 cooling/heating valve motor

Привод клапана охлаждения

/нагрева М31

M30 solar sensor

Солнечный датчик M30

M31

M30

M33 evaporator temperature sensor

Датчик температуры испарителя M33

M32 blower speed regulation resistance

Сопротивление регулировки

скорости воздуходувки M32

M28 control panel B

Панель управления В М28

M27 control panel A

Панель управления А М27

M32 M33

M27 M28

CL-20

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

Main Wire Harness (2)
Главный Жгут Проводов (2)

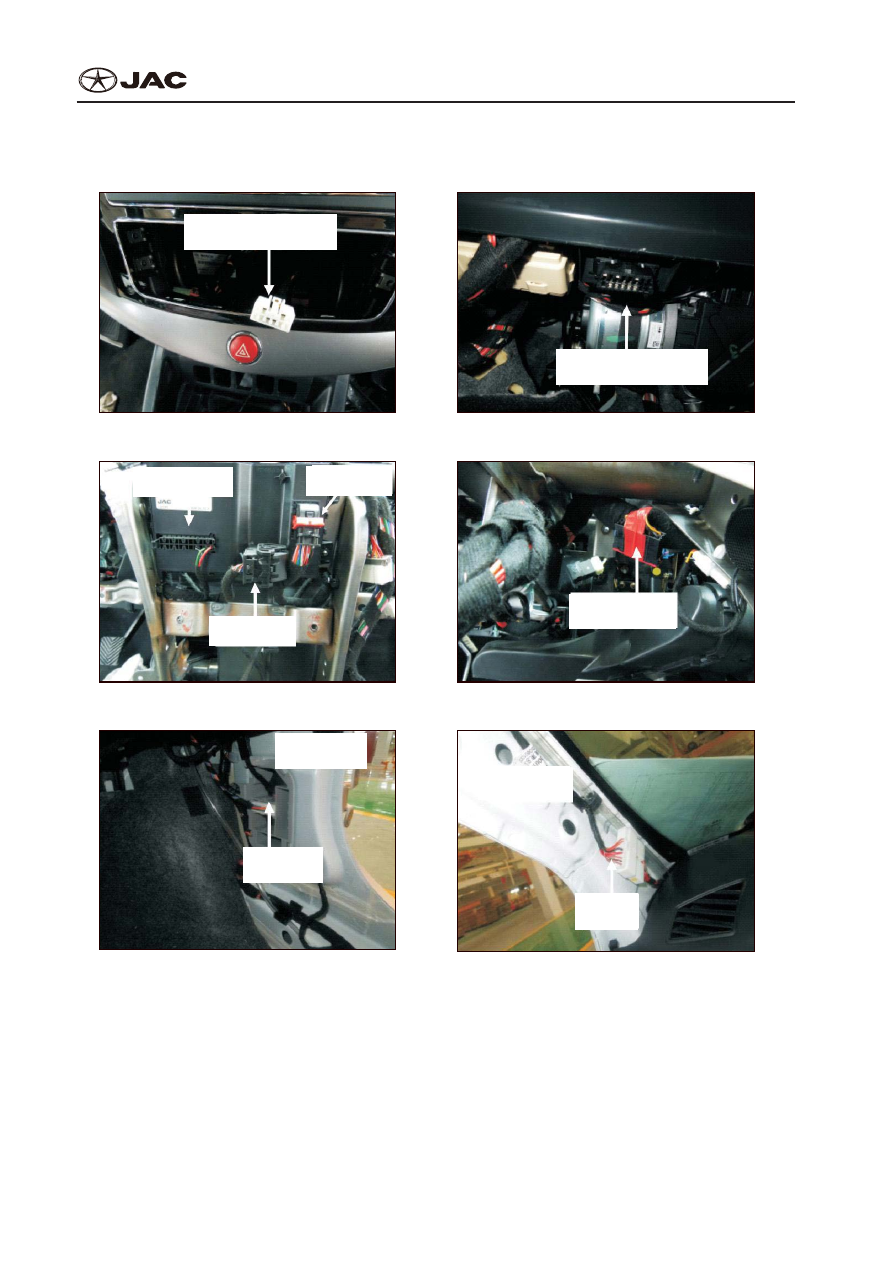

M29 Hazard warning light switch

Переключатель лампы

аварийной сигнализации М29

M01diagnose interface OBD-II

Интерфейс диагностики

OBD-II М01

M29

M01

M24 BCM-3

ВCM-3 M24

M23 BCM-2
BCM-2 M23

M22 BCM-1
BCM-1 M22

Backlight connector

Соединитель заднего

фонаря

M22 M23 M24

ME03

Right triangle board

Плата правого

треугольника

MR01

Left A post

Левая А-стойка

ME03

MR01
