S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

BODY-31

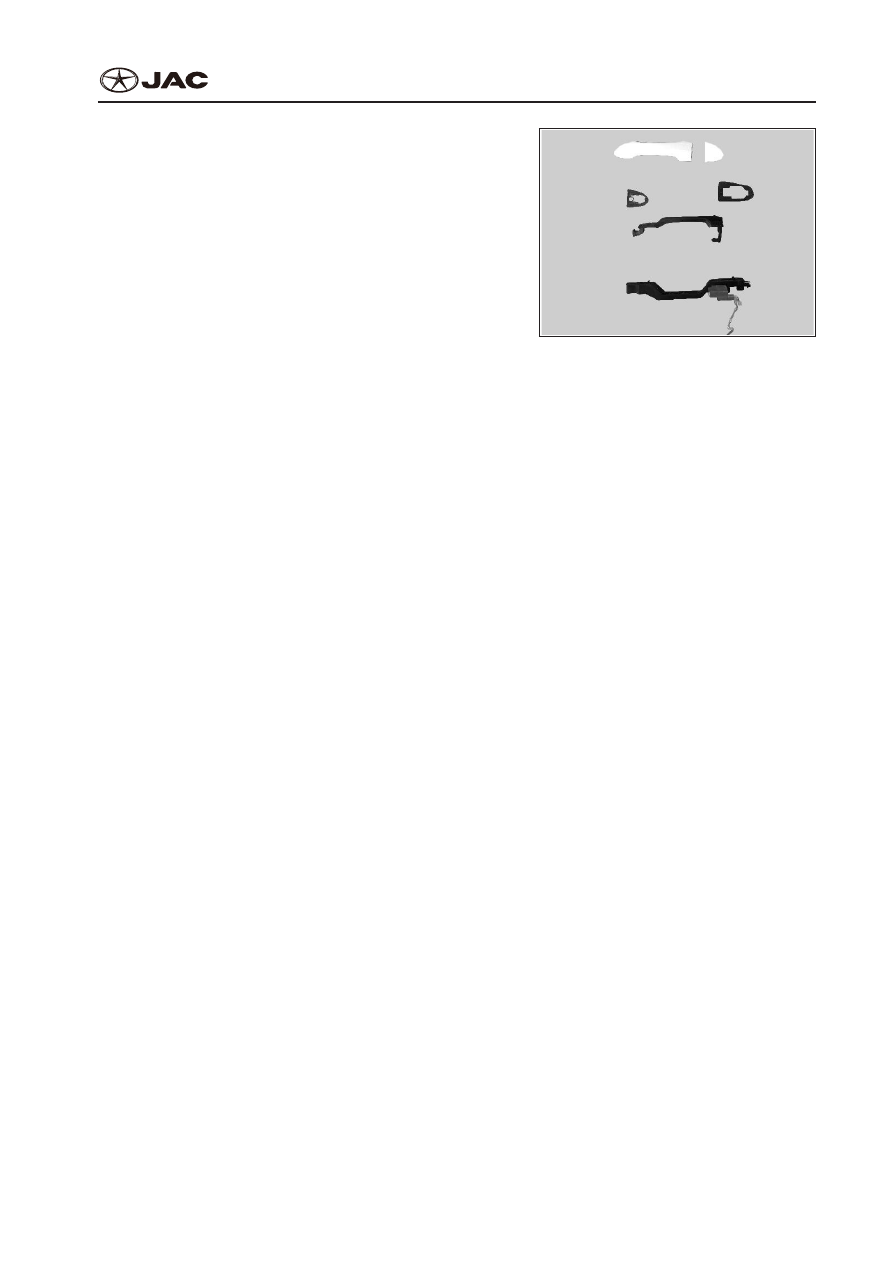

5)  Remove the outer handle.
5)  Снимите внешнюю ручку.

2.  Installation
2.  Установка
Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.

Hint:
Совет:
The replacement of components on left and right front

door is the same.
Замена компонентов левой и правой передних две-

рей производится по единому принципу.

BODY-32

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

Rear Door

Задняя Дверь

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

BODY-33

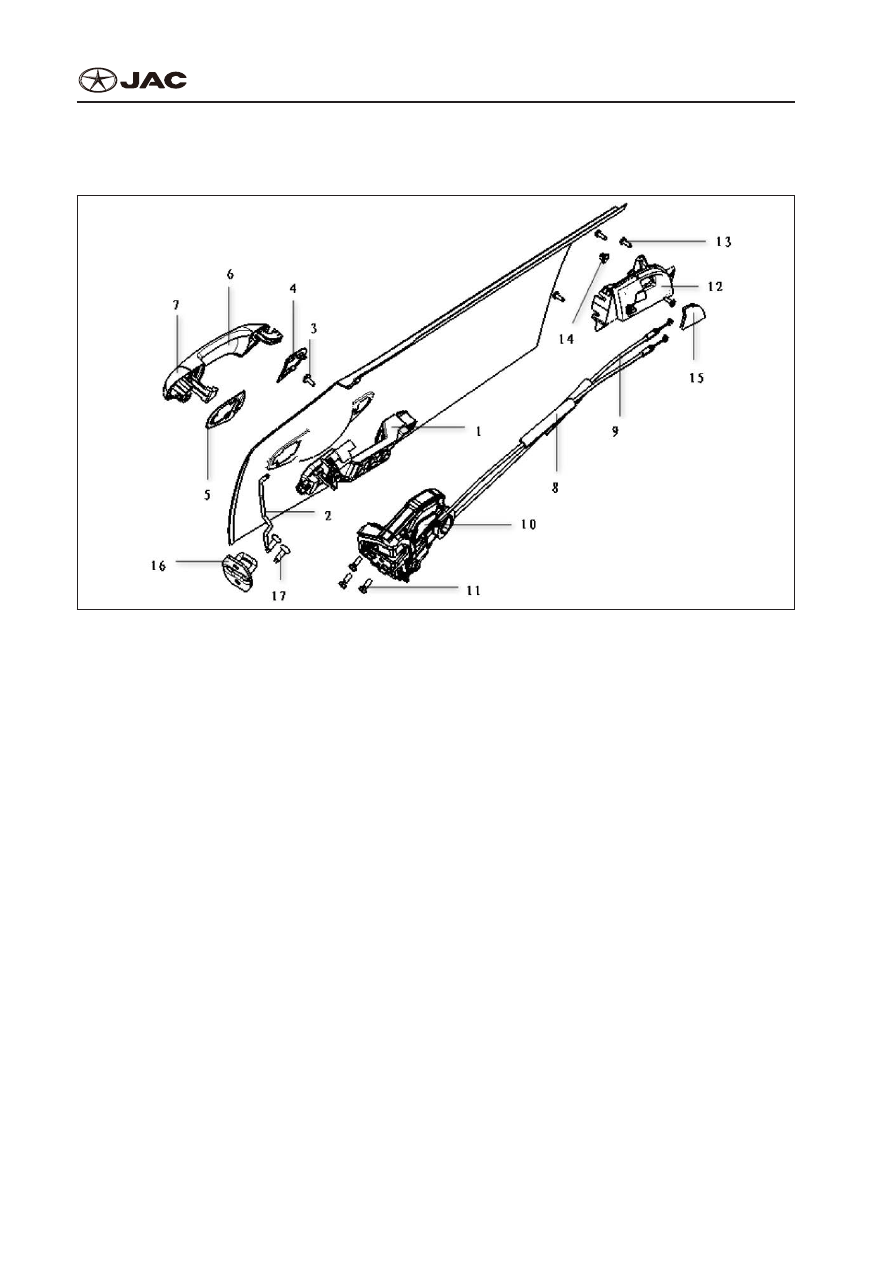

Rear Door Lock Assembly Drawing

Сборочный Чертеж Замка Задней Двери

S/N

Серийный номер

name

Название

1

1

left rear door outer handle holder assembly

внешняя ручка в сборе левой задней двери

2

2

pulling rod of left rear door outer handle holder

тяга внешней ручки левой задней двери

3

3

M5 screw

Винт M5

4

4

Front gasket of left door outer handle holder

Передняя прокладка внешней ручки левой передней двери

5

5

Rear gasket of left rear door outer handle holder

Задняя прокладка внешней ручки левой задней двери

6

6

Left door outer handle holder assembly

держатель внешней ручки в сборе левой задней двери

7

7

Left rear door outer handle holder shroud

Кожух внешней ручки левой задней двери

8

8

Wire-drawing assembly of rear door inner handle holder

Проводка в сборе внутренней ручки задней двери

9

9

Rear indoor lockup wire-drawing assembly

Проводка в сборе заднего внутреннего крепления

10

10

Assembly of left rear door lock body and fastener

Замок и крепление левой задней двери

11

11

Countersunk head combination screw

Скрытый комбинированный винт с головкой

12

12

Left rear door inner handle holder assembly

Внутренняя ручка в сборе левой задней двери

13

13

T screw

Винт с Т-образной головкой

14

14

Screw grommet

Предохранительная втулка винта

15

15

Screw cover of left door inner handle holder

Крышка винта держателя внутренней ручки левой двери

16

16

Lock hook

Крюк замка

17

17

Countersunk screw

Скрытый винт

Note: The structure of right rear door assembly is symmetrical to the left rear door assembly.
Указание: Конструкция правой задней двери в сборе симметрична конструкции левой задней

двери в сборе.

BODY-34

S5 Service manual

S5 Инструкция по техобслуживанию

Body Structure

Конструкция Кузова

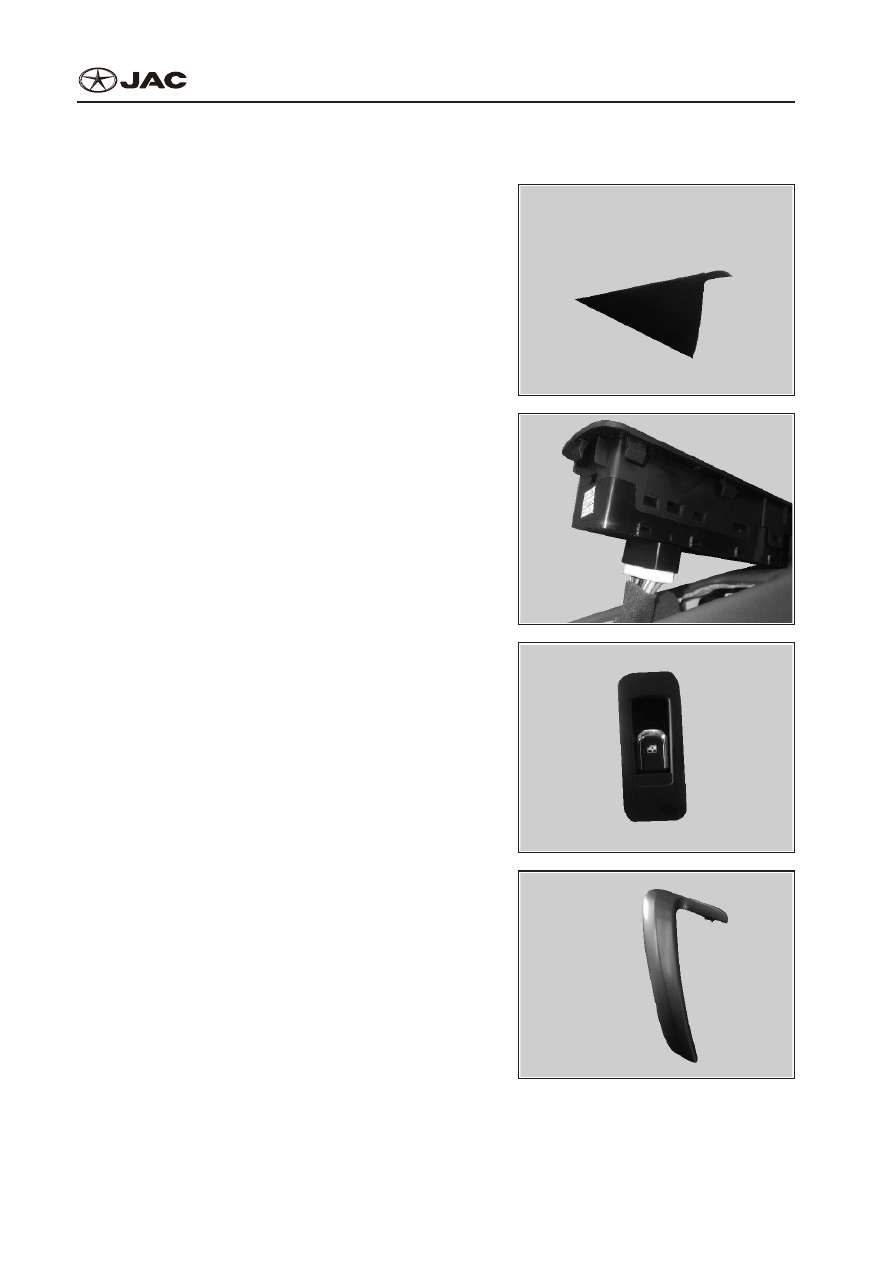

Rear door trim plate replacement:

Замена внутренней панели задней двери:

1.  Removal
1.  Снятие ( демонтаж)
1)  Pry off the triangle cover plate on rear door frame;
1)  Снимите  треугольную  обшивочную  панель

рамы задней двери.

2)  Pry off the rear door glass lifter switch and discon-

nect the harness;

2)  Снимите переключатель стеклоподъемника за-

дней двери и отсоедините жгут.

3)  Remove the switch;
3)  Извлеките переключатель.

4)  Pry off the outer housing of inner handle;
4)  Снимите внутреннюю ручку внешнего кожуха.
