JAC S5. Руководство - часть 256

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Rearview Mirror

Зеркал с Электрическим Приводом

Electric Rearview Mirror

Зеркал с Электрическим Приводом

Attention ............................................................................................................................................ PM-1
Внимание .......................................................................................................................................... PM-1
Schematic Diagram ........................................................................................................................... PM-3
Блок-Схема ...................................................................................................................................... PM-3
Electric Rearview Mirror Switch ......................................................................................................... PM-4
Электрический Переключатель Зеркал Заднего Вида ................................................................. PM-4
Inside Rear-View Mirror ..................................................................................................................... PM-9
Внутреннее Зеркало Заднего Вида ................................................................................................ PM-9
Replace Outside Rear-view Mirror  ................................................................................................. PM-13
Замена Внешнего Зеркала Заднего Вида.  ................................................................................. PM-13
Notes ............................................................................................................................................... PM-13
Примечания .................................................................................................................................... PM-13

PM-1

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Rearview Mirror

Зеркал с Электрическим Приводом

Attention

Внимание

1.  Description
1.  Описание
Rearview mirror includes inside and outside rear-view mirrors, fixed on top of front windshield inside

and out of body on both Left and Right, used to observe conditions within the compartment and in rear

of the vehicle.
Зеркала заднего вида  — это расположенные внутри и снаружи зеркала, установленные в в са-

лоне над ветровым стеклом и снаружи на передних дверцах — слева и справа., необходимые

для отслеживания  дорожной обстановки  позади транспортного средства.

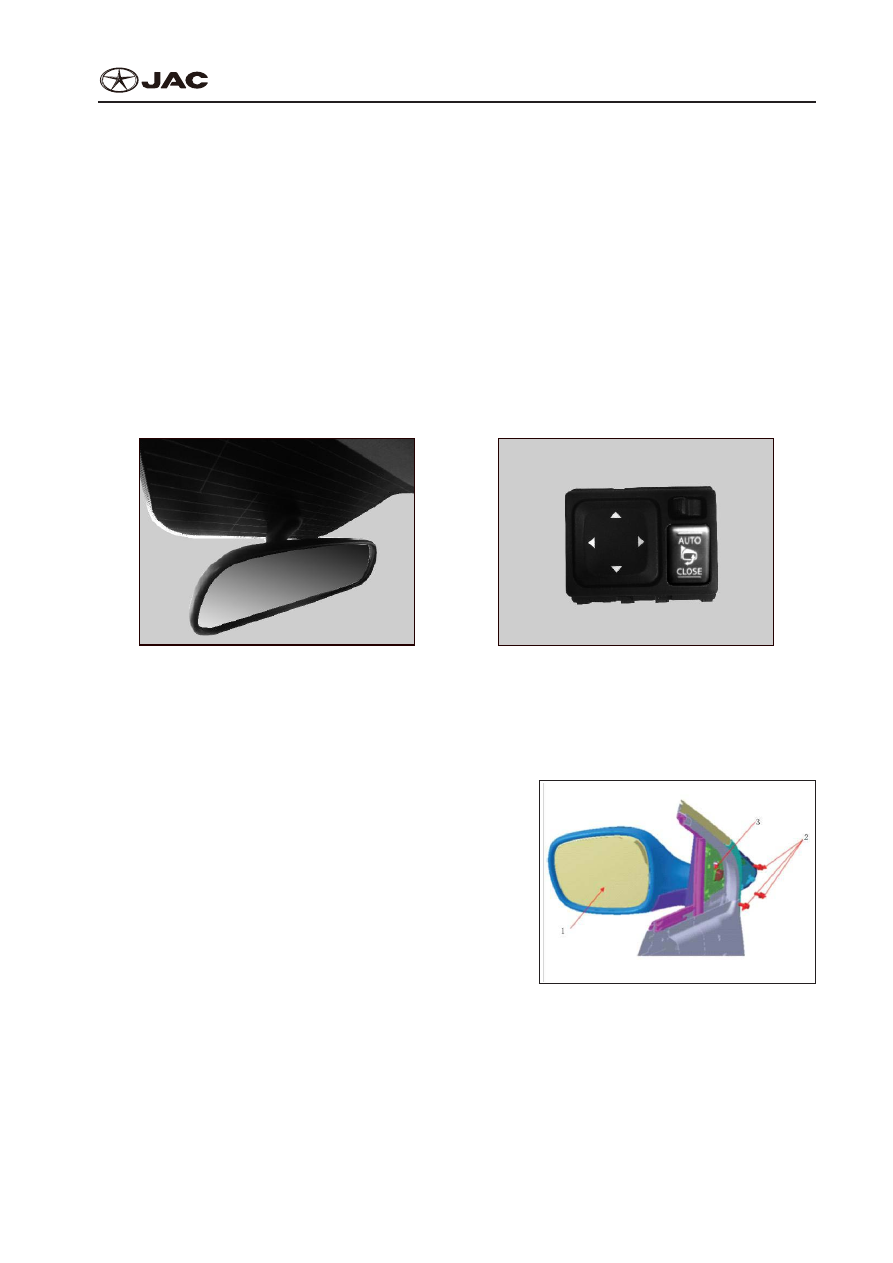

2.  Element location diagram
2.  Схема расположения элементов

1. Inside rear-view mirror assembly

1. Внутреннее зеркало заднего вида

2. Outside rear-view mirror switch

2. Переключатель наружных зеркал заднего вида

3.  Outer rear-view mirror assembly
3.  Внешнее зеркало заднего вида

1.  Left outside rear-view mirror assembly
1.  Левое внешнее зеркало заднего вида

2.  Hex bolt, spring washer and flat washer assembly
2.  Комплект из шестигранного болта, пружинной

шайбы и плоской шайбы

3.  Pre-suspended steel clamp
3.  Предварительно-подвешенный стальной за-

жим

PM-2

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Rearview Mirror

Зеркал с Электрическим Приводом

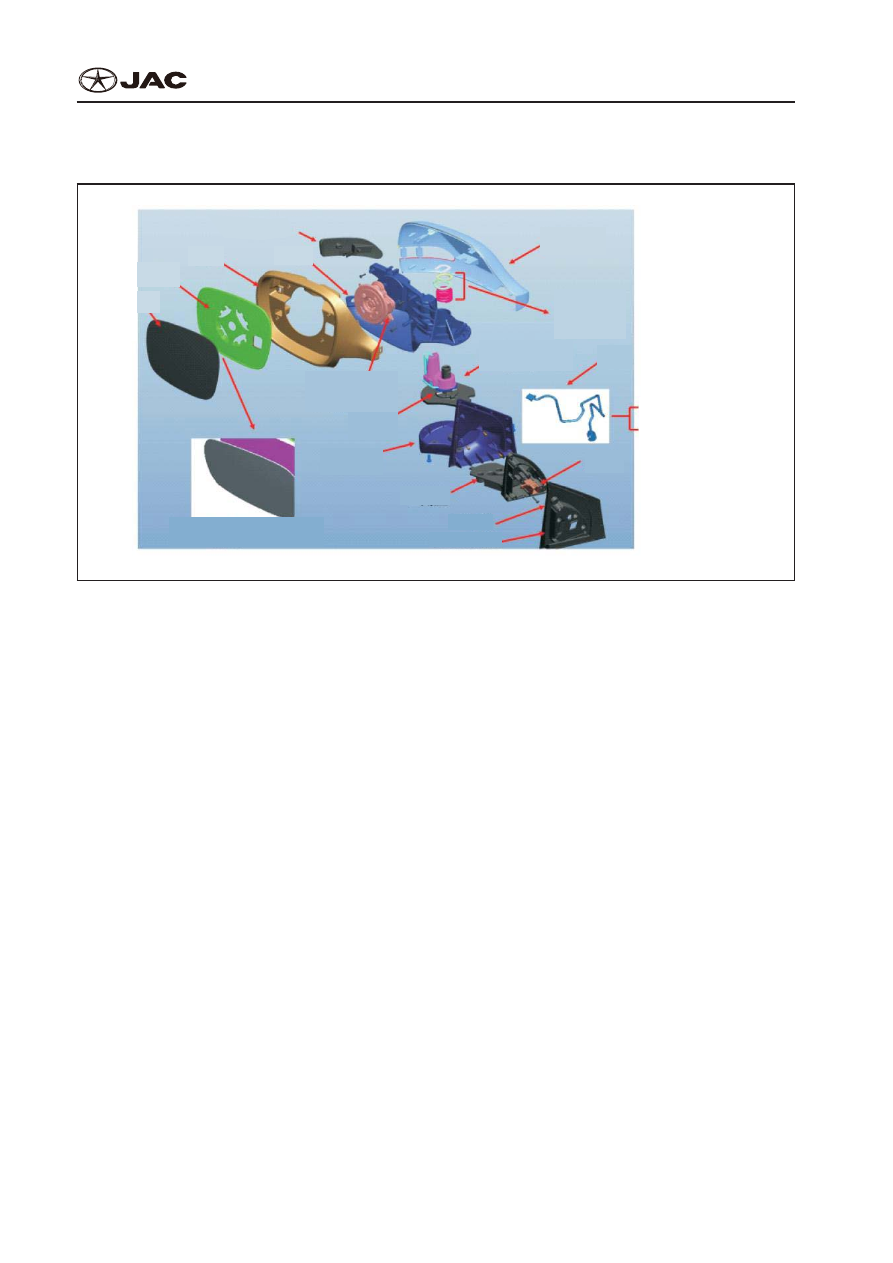

4.  Explosive view of outside rear-view mirror
4.  Взрыв-схема наружного зеркала заднего вида

Turn signal

Указатель поворот

Mirror shell

Обшивка зеркала

Mirror shell

Обшивка зеркала

Mirror holder plate

Зеркало держатель

Substrate

Основание

Guard

Охранный

Wire harness

Провод заземления

Rotating shaft

Торсионный вал

Triangular shield

Трехсторонний

предохранитель

Triangle

Трехсторонний

Delta-ring

Дельтовидное кольцо

EPDM Liner

EPDM втулка (вкладыш)

Junction box

Распределительная коробка

Electric folding: 8-wire

Электропривод складывания:

8-проводов

Hand folding: 5-wire

Ручная фальцовка: 5 проводов

Snap-gauge, locating lock ring, compression
spring, Wearing ring

Калибровочная скоба, положение

стопорного кольца, пружина сжатия,

компенсационное кольцо

Electric folding core

(power-folding model)

Подголовник с

электроприводом

складывания (модель

складывания система)

Electric folding rearview mirror model increased
heating element

Модель электрическего складывающиеся зеркала

заднего вида увеличилась нагревательный элемент

Adjusting core for mirror

sheet (JF3-009)

Настройка ядра для листа

зеркала (JF3-009)
