LT-31

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

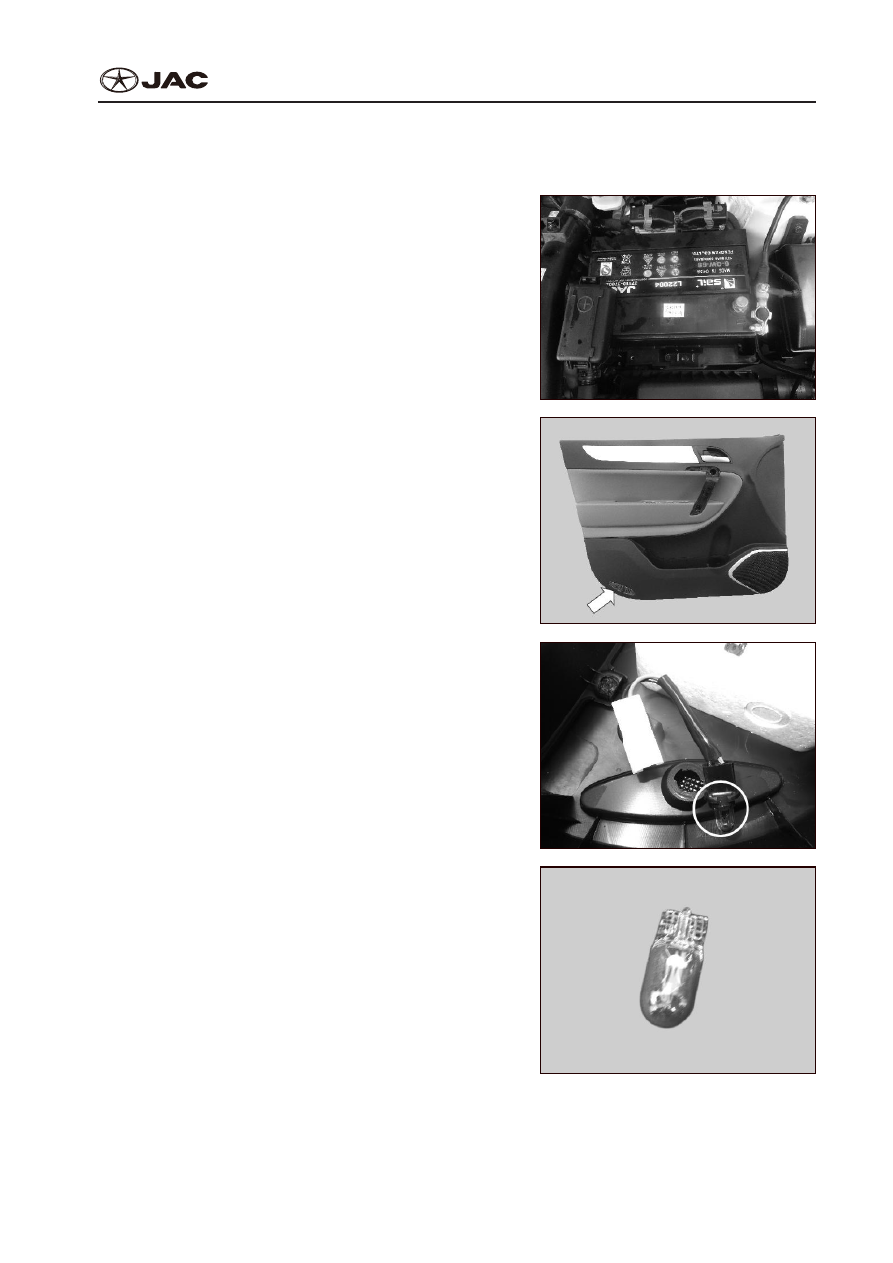

Left/right Front Door Light

Фонарь Левой/Правой Передней Дверцы

1.  Disassembly procedure:
1.  Последовательность разборки
1)  Disconnect the negative pole of battery;
1)  Отсоедините отрицательную клемму аккумуля-

тора.

2)  Remove the front door interior trim plate (See

“Disassemble interior trim plate”);

2)  Снимите панель внутренней отделки с пере-

дней двери (См.“Снятие внутренней панели

отделки”);

3)  Disconnect door light wire harness connector;
3)  Отсоедините  колодку проводов дверного фо-

наря;

4)  Screw it out of the holder;
4)  Выкрутите его из крепления;

5)  Take off the bulb.
5)  Выкрутите лампочку.

2.  Assemble it in reverse sequence as did in disassembly.
2.  Установка производится в обратной последовательности к демонтажу.

LT-32

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

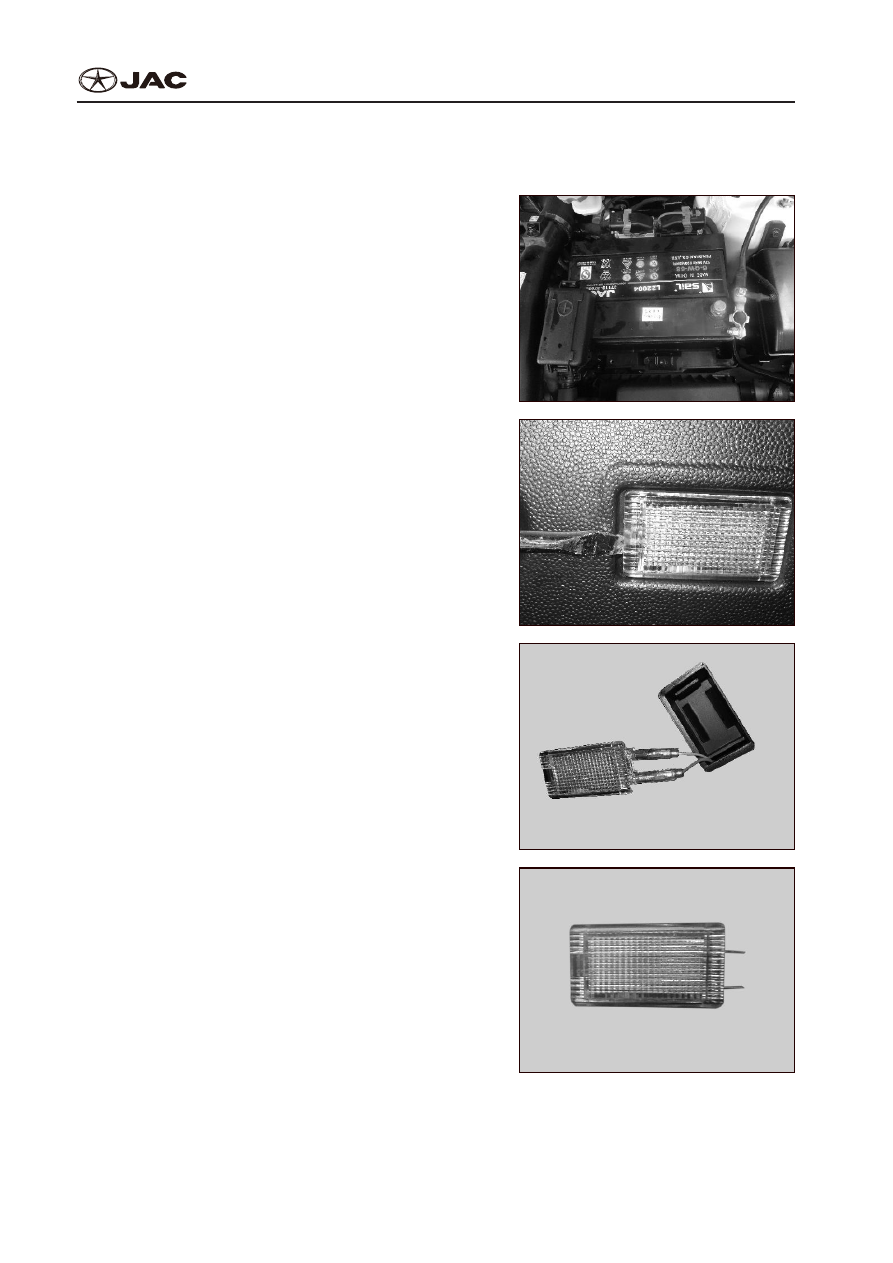

Trunk Lamp

Лампа Освещения Багажника

1.  Disassembly procedure:
1.  Последовательность разборки
1)  Disconnect the negative pole of battery;
1)  Отсоедините отрицательную клемму аккумуля-

тора.

2)  Pry up the hood;
2)  Отожмите колпак;

3)  Disconnect wire harness connector;
3)  Отсоедините колодку проводов;

4)  Remove the trunk lighting light.
4)  Снимите лампу освещения багажника.

2.  Assemble it in reverse sequence as did in disassembly.
2.  Установка производится в обратной последовательности к демонтажу.

LT-33

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

Maintenance Data and Specifications

Характеристики Технического Обслуживания и Спецификации

Lamp power and light color
Мощность светильников и цвет освещения

Lamp specifications
Характеристики светильников

Name

Название

Bule type

Буле

Lamp electric

Лампа электри-

ческая

Light color

Цвет освеще-

ния

Headlamp

Фары головного

света

Front position light

Переднее

освещение

Bulb (W)

Лампочка (W)

2X5 W

2X5 W

White

Белый

Low beam High beam

Ближний свет

Дальний свет

Halogen tungsten lamp

(H7)

Галогенный

вольфрамовый

светильник (H7)

2X5 5 W

2X5 5 W

White

Белый

Halogen tungsten lamp (HI)

Галогенный

вольфрамовый

светильник (HI)

2X5 5 W

2X5 5 W

White

Белый

Turning light

Поворотная фара

Bulb (P25-1)

Лампочка (P25-1)

2X21W

2X21W

Amber

Желтый

Front fog lamp

Передние противотуманные фары

Bulb (HI 1)

Лампочка (HI 1)

2X5 5 W

2X5 5 W

White

Белый

Rear combination

lamp

Блок задних

фонарей

Brake light

Стоп-сигнал

LED

Светодиодный

2X5 W

2X5 W

Red

Красный

Rear turning light

Задняя поворотная

фара

LED

Светодиодный

2X5 W

2X5 W

Amber

Желтый

Rear position light

Заднее освещение

LED

Светодиодный

2X5 W

2X5 W

Red

Красный

Rear fog lamp

Задняя

противотуманная

фара

Rear fog lamp

Задняя

противотуманная

фара

Bulb (w)

Лампочка (W)

2X21W

2X21W

Red

Красный

Reversing lamp

Фонарь заднего

хода

Bulb (w)

Лампочка (W)

2X16W

2X16W

White

Белый

License plate light

Подсветка номерного знака

Bulb (w)

Лампочка (W)

5WX2

5WX2

White

Белый

High-mounted brake light

Верхние огни стоп-сигнала

LED

Светодиодный

5W

5W

Red

Красный

Reading light

Подсветка для чтения

Bulb (KD)

Лампочка (KD)

3X10W

3X10W

White

Белый

Left/right front door light

фонарь левой/правой передней дверцы

Bulb (P)

Лампочка (P)

5WX2

5WX2

Red

Красный

Trunk light

Лампа освещения багажника

Bulb (KHA)

Лампочка (KHA)

5W

5W

White

Белый

LT-34

S5 Service manual

S5 Инструкция по техобслуживанию

Lighting System

Система Освещения

Troubleshooting

Устранение Неисправностей

Troubleshooting schedule for High/Low beams fault

Перечень возможных неисправностей для дальнего/ближнего света

Step

Шаг

Measure

Измерение

Yes

Да

No

Нет

1

1

Turn ignition switch to “ON” position, check if the combination switch

connector M07, pin 1, is well grounded

Переключите зажигание на "ВКЛ", проверьте качество заземления

коннектора комбинированного переключателя M07, штекер 1

To step 2

К шагу 2

To step 11

К шагу 11

2

2

Check if combination switch connector M07, pins 4 & 10 o BCM

connector M22, pins 30 & 47, are well connected

Проверьте качество соединения  коннектора комбинированного пе-

реключателя M07, штекеры 4 и 10 о BCM, коннектора М22, штекеры

30 и 47

To step 3

К шагу 3

To step 12

К шагу 12

3

3

Turn the combination switch to low beam, high beam light position

respectively to check if connector M07, pins 4 &10, are well grounded

Переключите комбинированный переключатель на ближний и даль-

ний свет для проверки качества заземления коннектора М07, ште-

керы 4 и 10 соответственно.

To step 4

К шагу 4

To step 13

К шагу 13

4

4

Check the data flow signal between BCM connector M22, pins 41 &

42 to SJB connector I/P-H, pins 1 & 8 for proper operation with fault

diagnosis tester when high beam on combination switch is on.

Тестером диагностики неполадок  проверьте сигнал потока данных

между коннектором М22 BCM, штекеры 41 и 42 и коннектором I/P-H

SJB, штекеры 1 и 8 на корректность работы при включенном даль-

нем свете.

To step 5

К шагу 5

To step 14

К шагу 14

5

5

Check if SJB connector I/P-A is available with 12V voltage output pins 8,

9, 11 & 18.

Проверьте доступны ли  выходные контакты 8, 9, 11 и 18 с напряже-

нием 12 V коннектору SJB I/P-A.

To step 6

К шагу 6

To step 15

К шагу 15

6

6

Check left headlamp E05, pins 1 & 6 and right headlamp E15, pins 1 & 6,

for presence of voltage output

Проверьте подается ли напряжение на левую фару E05, штекеры 1

и 6 и правую фару E15, штекеры 1 и 6

To step 7

К шагу 7

To step 16

К шагу 16

7

7

Check left and right headlamp high and low beam light bulbs for

intactness

Проверьте на отсутствие повреждений лампочки левой и правой

фары дальнего и ближнего света

To step 8

К шагу 8

To step 17

К шагу 17

8

8

Check if left headlamp E05, pins 3 & 4 and right headlamp E15, pins 3 &

4, are well grounded.

Проверьте качество заземления на левой фаре E05, штекеры 3 и 4

и правой фаре E15, штекеры 3 и 4

To step 9

К шагу 9

To step 10

К шагу 10

9

9

Replace Left and right headlamp

Замените левую и правую фары

10

10

Repair the circuits from left headlamp E05, pins 3 & 4, right headlamp

E15, pins 3 & 4 to G04 and G06 respectively

Почините цепи, идущие от левой фары Е05, штекеры 3 и 4, правой

фары Е15, штекеры 3 и 4, в G04 и G06 соответственно

11

11

Repair the circuit from combination switch connector M07, pin 1 to G01

Почините цепи, идущие от коннектора комбинированного переклю-

чателя М07, штекер 1, в G01
