S5 Service manual

S5 Инструкция по техобслуживанию

Electric Sunroof

Электрическая Сдвигающаяся Крышка Люка

Electric Sunroof

Электрическая Сдвигающаяся Крышка Люка

Composition of Electric Sunroof .........................................................................................................SR-1
Устройство Электрической Сдвигающейся Крышки Люка ............................................................SR-1
Operation of Lectric Sunroof...............................................................................................................SR-2
Применение Электрической Сдвигающейся Крышки Люка ..........................................................SR-2
Sunroof Sunvisor ................................................................................................................................SR-4
Противосолнечный Козырек Сдвигающейся Крышки Люка ..........................................................SR-4
Electric Sunroof Circuit Diagram ........................................................................................................SR-5
Схема Соединения Электрической Сдвигающейся Крышки Люка ...............................................SR-5
Assemble and Disassemble Sunroof Assembly .................................................................................SR-6
Монтаж и Демонтаж Сдвигающейся Крышки Люка в Сборе .........................................................SR-6
Assemble and Disassemble Glass .....................................................................................................SR-8
Монтаж и Демонтаж Стекла .............................................................................................................SR-8
Assemble and Disassemble Wind Deflector.......................................................................................SR-9
Монтаж и Демонтаж Ветрового Щитка ............................................................................................SR-9
Adjust Sunroof Glass ........................................................................................................................SR-10
Регулировка Окна сСдвигающейся Крышки Люка .......................................................................SR-10
Assemble and Disassemble Sunroof Switch ....................................................................................SR-11
Монтаж и Демонтаж Переключателя Верхнего Люка ..................................................................SR-11
Troubleshooting ................................................................................................................................SR-11
Устранение Неисправностей .........................................................................................................SR-11

SR-1

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Sunroof

Электрическая Сдвигающаяся Крышка Люка

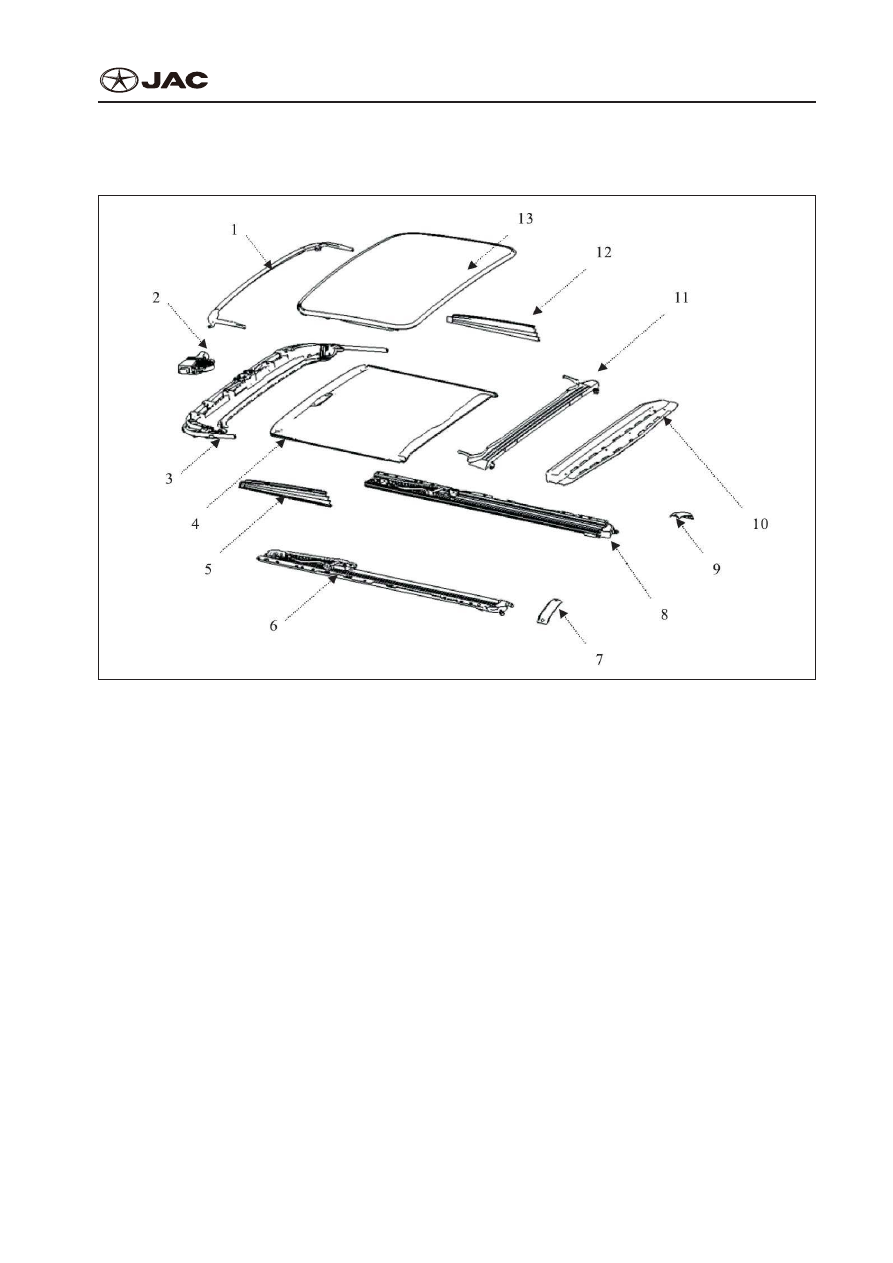

Composition of Electric Sunroof

Устройство Электрической Сдвигающейся Крышки Люка

1.Wind deflector assembly

1. Ветровой щиток в сборе

2. Motor assembly

2. Двигатель в сборе

3. Front crossbeam

3. Передний балансир

4.Sunvisor assembly

4. Противосолнечный козырек в

сборе

5. Slide-rail check strip-left

5. Левая предохранительная план-

ка неподвижной поперечины

6. Rail assembly-left

6. Левый лонжерон в сборе

7. Rear support-left

7. Левая задняя опора

8. Rail assembly-right

8. Правый лонжерон в сборе

9. Rear support-right

9. Правая задняя опора

10. Middle crossbeam

10. Средний балансир

11. Drain channel

11. Спускной канал

12. Slide-rail check strip-right

12. Правая предохранительная

планка неподвижной поперечины

13.Glass assembly

13. Стекло в сборе

SR-2

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Sunroof

Электрическая Сдвигающаяся Крышка Люка

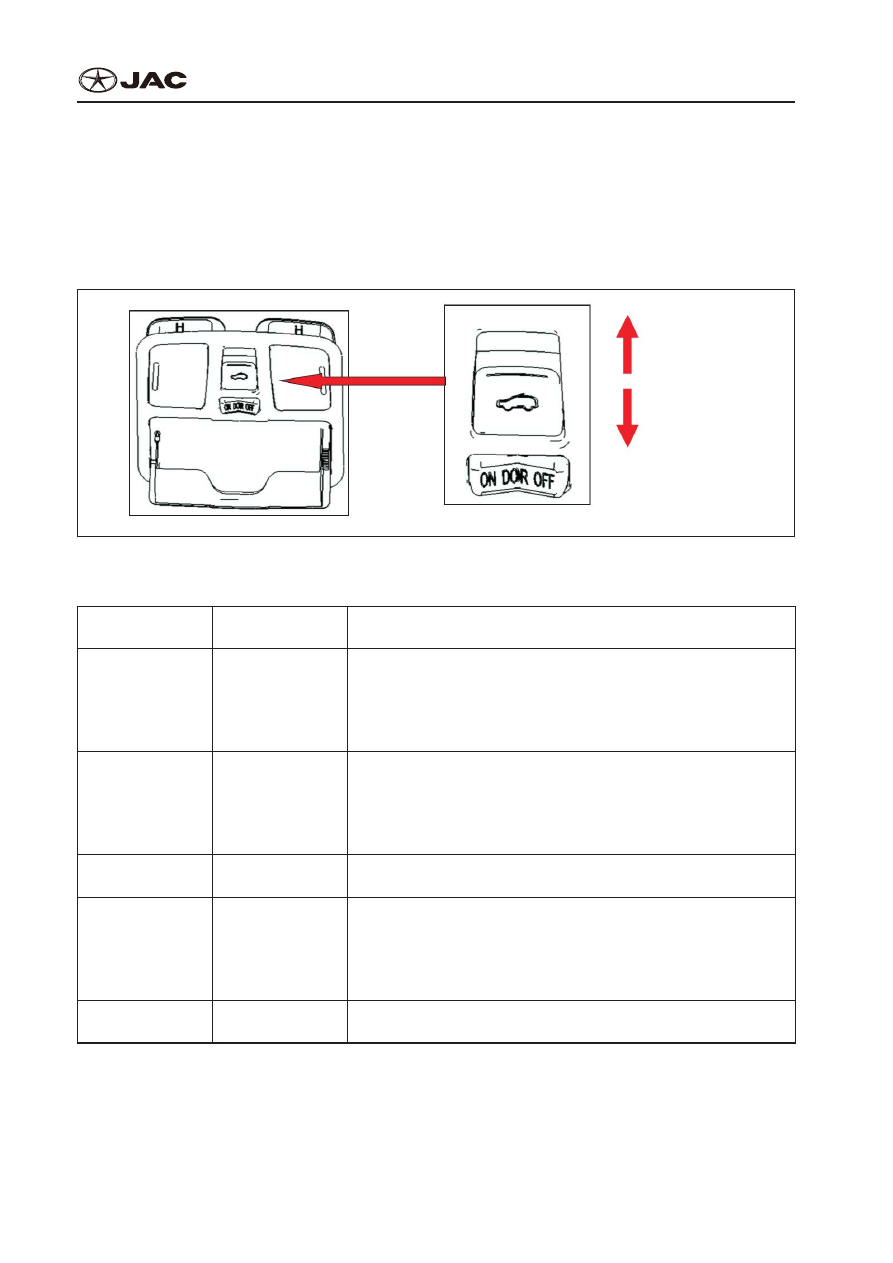

Operation of Lectric Sunroof

Применение Электрической Сдвигающейся Крышки Люка

When ignition switch only located in the “ON” position, it can open or close front ceiling light or sunroof

by sunroof switch
С помощью переключателя верхнего люка, если включен замок зажигания, можно открыть и за-

крыть передний верхний свет или сдвигающуюся крышку люка.

ON, DOWN

ВКЛ, ВНИЗ

OFF, UP

Electric operation items and action mode

Электроприводные элементы и режим работы

Item

Пункт

Action

Режим

Content

Содержание

Action before initial-

ization

Режим до

инициализации

Manual

Ручной

When sunroof position information is not settled, the sunroof will just

move when operating SW with hand and not stop at full OFF position.

Если данные о местоположении сдвигающейся крышки люка не

настроены, сдвигающейся крышкой люка можно управлять только с

помощью ручного переключателя, который остановиться только при

полном положении ВЫКЛ.

OFF

ВЫКЛ

Point contact

Точечный контакт

Press and hold SW for min. 300ms to stay ON, it keeps moving even

when SW operation stops. (stop moving within 300ms when OFF)

Чтобы переместить сдвигающуюся крышку люка, нажмите и удер-

живайте переключатель в течение 300 мс во включенном положе-

нии, даже если он отключен. (Отпустите кнопку по истечении ука-

занного времени в положении ВЫКЛ).

ON

ВКЛ

Manual

Ручной

Move only when operating SW.

Используйте только при включенном переключателе.

UP

UP (ВВЕРХ)

Point contact

Точечный контакт

Press and hold SW for min. 300ms to stay ON, it keeps moving even

when SW operation stops. (stop moving within 300ms when OFF )

Чтобы переместить сдвигающуюся крышку люка, нажмите и удер-

живайте переключатель в течение 300 мс во включенном положе-

нии, даже если он отключен. (Отпустите кнопку по истечении ука-

занного времени в положении ВЫКЛ).

DOWN

DOWN (ВНИЗ)

Manual

Ручной

Move only when operating SW.

Используйте только при включенном переключателе.

Notes:
Примечания:
When the position information is not set up, the following circumstances will occur and it is necessary

to reset position.
