FSU-2

S5 Service manual

S5 Инструкция по техобслуживанию

Front Suspension Assembly

Передняя Подвеска в Сборе

Preparation Work

Подготовительная Работа

The special tools to be used are shown as follows:
Используйте специальные инструменты, как показано ниже:

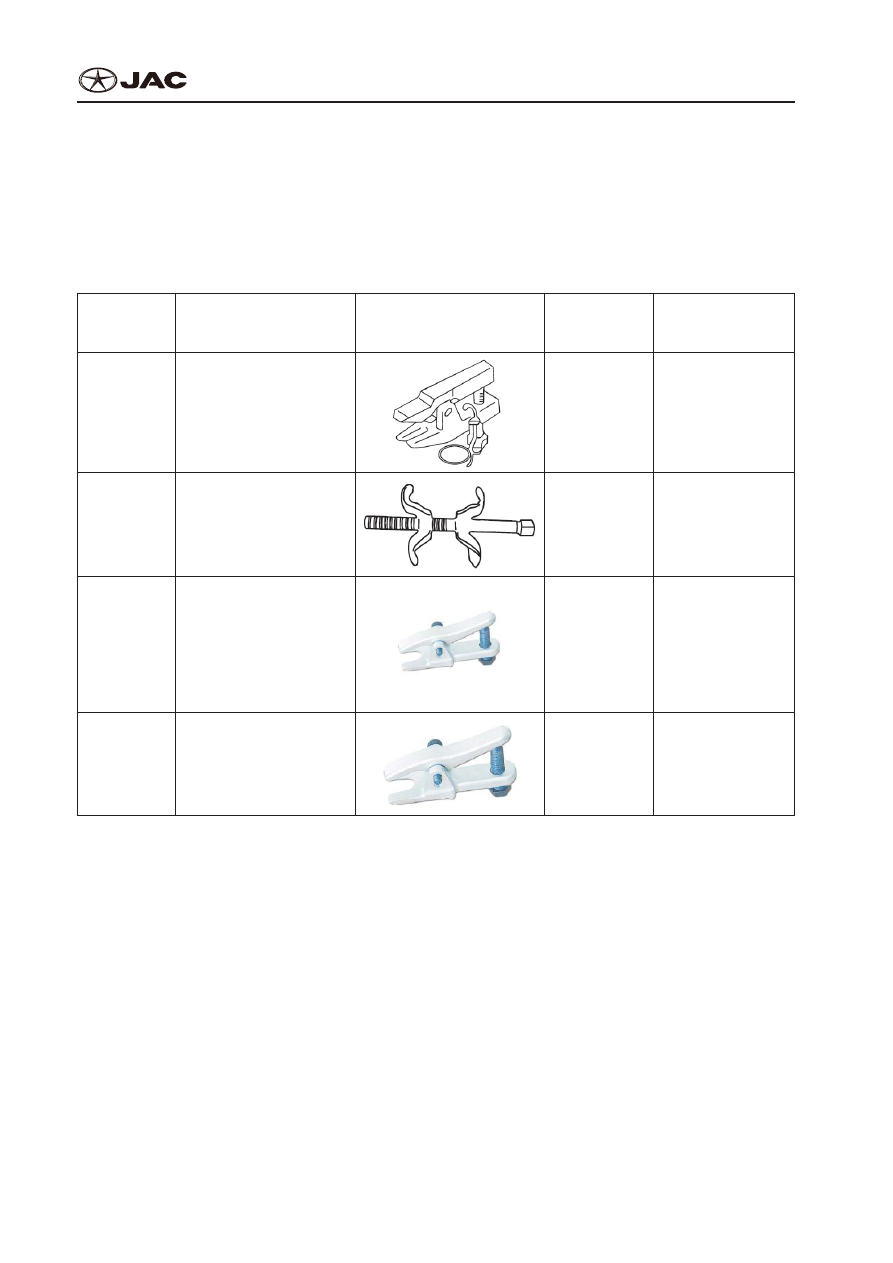

Special Tool Tables

Таблица Специальных Инструментов

S/N

Серийный

номер

Tools

Инструменты

Overall Diagram

Общая Схема

Number

Количество

Description

Описание

1

1

Steering drive rod die

Манипуляция приводного

стержня

JAC-T1D003

JAC-T1D003

Dismantle

connecting ball head

Демонтаж соедини-

тельной шаровой

опоры

2

2

Detacher of damping

spring

Съемник буферной пру-

жины

JAC-T1D004

JAC-T1D004

Dismantle and install

damping spring

Снимите и уста-

новите буферную

пружину

3

3

Dismantle front stabilizer

rod ball head

Снимите переднюю

шаровую опору штанги

стабилизатора

Withdrawal tool

Инструмент для снима-

ния

JAC-27R0027

JAC-27R0027

Dismantle front

stabilizer rod ball

head

Снимите переднюю

шаровую опору

штанги стабилиза-

тора

4

4

Steering knuckle ball head

Шаровая опора поворот-

ного кулака

Withdrawal tool

Инструмент для снима-

ния

JAC-27R0026

JAC-27R0026

Dismantle steering

knuckle ball head

Снимите шаровую

опору поворотного

кулака

S5 Service manual

S5 Инструкция по техобслуживанию

Front Suspension Assembly

Передняя Подвеска в Сборе

FSU-3

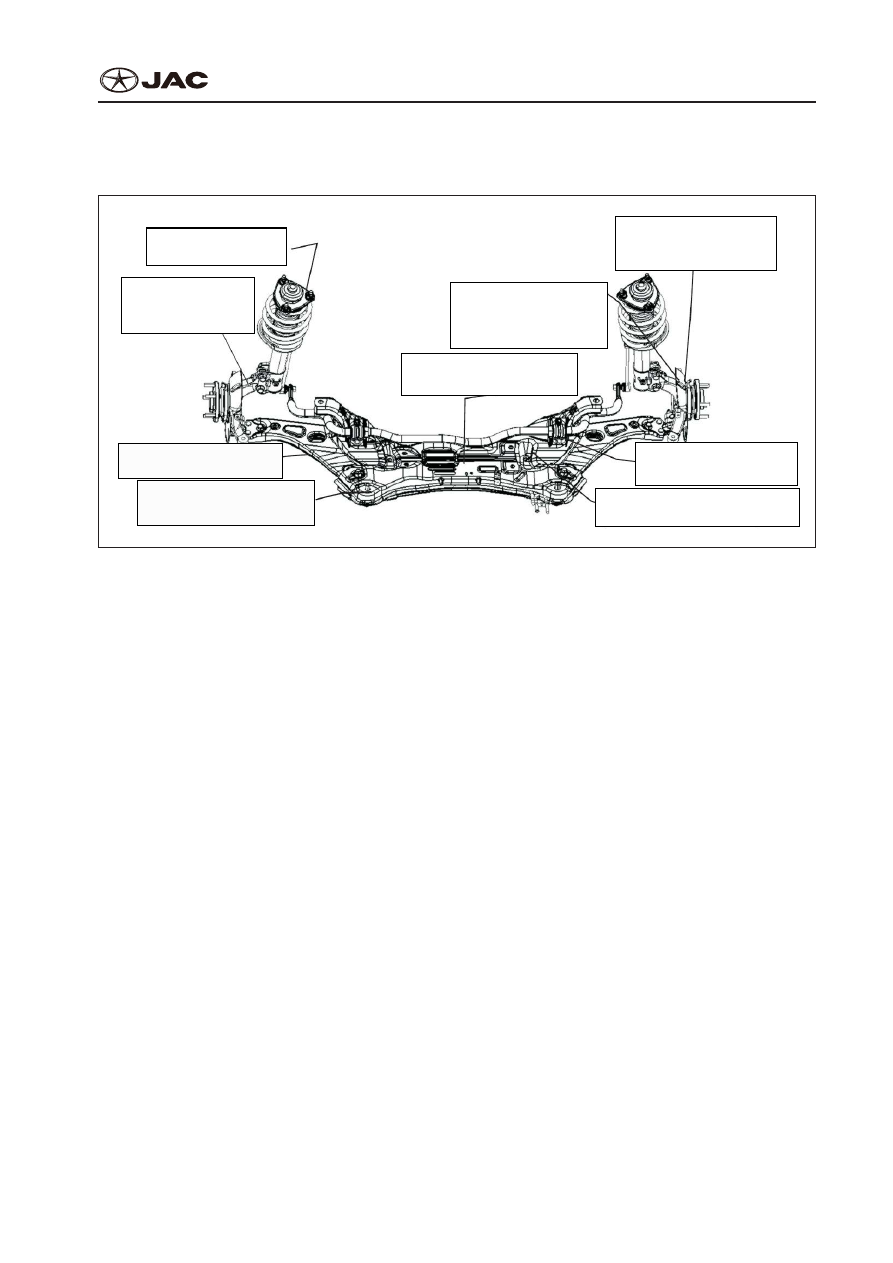

Part Assembly

Пооперационная Сборка:



















Front damping column

Передняя стойка

Front stabilizer rod pulling

rod

Передний рычаг

стабилизирующего

стерженя

Front stabilizer rod assembly

Передний стабилизирующий

стержень в сборе

Front stabilizer rod bushing

Втулка переднего

стабилизарующего стерженя

Front stabilizer rod mounting support

Установочный кронштейн переднего

стабилизарующего стерженя

Front wheel hub bearing

assembly

Подшипник ступицы

переднего колеса в сборе

Front steering knuckle

assembly

Передний поворотный

кулак в сборе

Rear lower swing arm assembly

Задний нижний поворотный

рычаг в сборе

Remove front auxiliary frame

Снять передняя

вспомогательная рама

Diagram of Steering Column Assembly

Схема Рулевой Колонки в Сборе

FSU-4

S5 Service manual

S5 Инструкция по техобслуживанию

Front Suspension Assembly

Передняя Подвеска в Сборе

On-Board Inspection:

Проверка в Рабочем Состоянии:

Make sure that the fixing condition (gap) and abrasion condition of each element are normal.
Убедитесь в правильном состоянии фиксации (зазора) и износа каждого элемента.

1.  Inspect whether the lining has abrasion and deterioration.
1.  Осмотрите втулку на предмет износа и истирания.

2.  Inspect whether lower swing arm has bending and other damage.
2.  Осмотрите нижний поворотный рычаг на предмет деформации и других повреждений.

3.  Inspect whether dustproof cover of ball joint has crack. If yes, replace ball joint.
3.  Осмотрите пылезащитный чехол (пыльник) шарнирного соединения на предмет трещин. За-

мените шарнирное соединение при наличии повреждений.

4.  Inspect connecting bolts of lower swing arm.
4.  Осмотрите соединительные болты нижнего поворотного рычага.

5.  Shake stud bolt of ball joint for several times to check whether it is loose.
5.  Встряхните цапфу шарнирного соединения несколько раз, чтобы проверить на предмет фик-

сации.

6.  Inspect the rotation start torque of lower arm ball joint.
6.  Проверьте начальный момент вращения шарнирного соединения нижнего рычага.

Notes:
Примечания:



●

Please do not damage dustproof boot of ball joint.



●

Избегайте повреждения пыльника шарнирного соединения.



●

Do not use hard force, to prevent damage of installation position.



●

Не используйте грубую силу, чтобы не повредить места установки.

7.  Inspect whether installation position of shock absorber has oil leakage, damage or abrasion.
7.  Осмотрите место установки амортизатора ударов на предмет утечки масла, повреждения

или износа.

S5 Service manual

S5 Инструкция по техобслуживанию

Front Suspension Assembly

Передняя Подвеска в Сборе

FSU-5

Inspection of Front Wheel Alignment:

Осмотр Центрирования Передних Колес:

1.  Descriptions:
1.  Описание:

The inspection of wheel alignment must be conducted under no-load condition.
Осмотр регулировки углов установки передних колес производится в режиме холостого хода.

2.  Pre-inspect the following items:
2.  Выполните предварительный осмотр следующих компонентов:

①

  Whether tire pressure is normal and tire is worn.

①

  Проверьте давление в шине и на предмет их износа.

②

  Whether wheel is jumping.

②

  Проверьте на предмет соскакивания или подпрыгивания колеса.

③

  Whether there is end play of wheel bearing.

③

  Проверьте торцевой зазор колесного подшипника.

④

  Whether there is end play of stabilizer rod.

④

  Проверьте торцевой зазор штанги стабилизатора.

⑤

  Whether each fixing point of axle and suspension is loose or deformed.

⑤

  Проверьте все точки крепления оси и подвески на прочность фиксации и предмет деформа-

ции.

⑥

  Whether each suspension part, steering knuckle, shock absorber and steering tie rod have crack,

deformation and other damage.

⑥

  Проверьте все детали подвески, поворотного кулака, амортизатора ударов и поперечной ру-

левой тяги на предмет трещин, деформации и других повреждений.

⑦

  Vehicle body height.

⑦

  Проверьте высоту кузова транспортного средства.
