turn the steering wheel to the left ex鄄
treme position rapidly and let the ve鄄
hicle running to the left side of road
slowly. When approaching the road鄄
side, return the steering wheel
rapidly. After observing the situation
behind the vehicle, start and turn
around the vehicle, turn the steering
wheel to the right extreme position at
the same time. When approaching
the roadside, return the steering
wheel rapidly and stop the vehicle. If
the turning around operation can not
be done once time, repeat the above
operations.
4) Backing
The operation of shifting into reverse
gear or shifting from reverse gear to
onward gear can be done after the

vehicle is stopped completely. After
shifting into the reverse gear, the
back -up lamp lights. The vehicle
speed must be less than 5 km/h
when backing. If the driver can not
discern the situation behind the ve鄄
hicle because the vehicle is loading
or other reasons, the backing oper鄄
ation must be commanded by one
person who is outside the vehicle.
Do not back the vehicle blindly.
5) Parking of the vehicle and stop of
the engine
When preparing to park the vehicle,
the vehicle speed reduces or the ve鄄
hicle slides out of gear and indicates
with turning lamp. After the vehicle
parked, pull up the parking brake
lever. If the vehicle must be parked

on the road for some reason, park
the vehicle near the roadside and not
park the vehicle on the running lane.
Under the exceptional condition like
breaking down in the middle of road,
two caution plates should be placed
on the position of 200 meters in front
of and behind of the vehicle.
Avoid parking on the ramp. If the
vehicle must be parked on the ramp,
pull up the parking brake lever to the
extreme position, shift into low gear
and block the vehicle with triangular
chocks or stones to prevent it from
sliding. Note: Make sure that the
parking brake can work reliably when
parking on the ramp, at the same
time turn on the emergency warning
signal indicator lamp.

HFC1048

series trucks

19

After parking, especially after the en鄄
gine operates with heavy load, do
not stall the engine immediately, but
keep the engine operating in low
speed for several minutes. After the
temperature of water decreases less
than 70益, then stop the engine.
When parking midway in winter, take
the heat preservation and antifreez鄄
ing measures for the engine. Prevent
the oil tank from insolation in sum鄄
mer.
After the vehicle runs a day, routine
service and inspection should be
done on the entire vehicle.

21

域.Engine

(玉). Inlet air尧 exhaust systems
(域). Cooling system

(芋). Accelerating transmission system

(郁). Fuel supply system

22

Notice院

The details of the engine structure尧 assembling尧 adjustment尧 using and maintenance can be consulted in the oper鄄

ating specification of relevant engines.

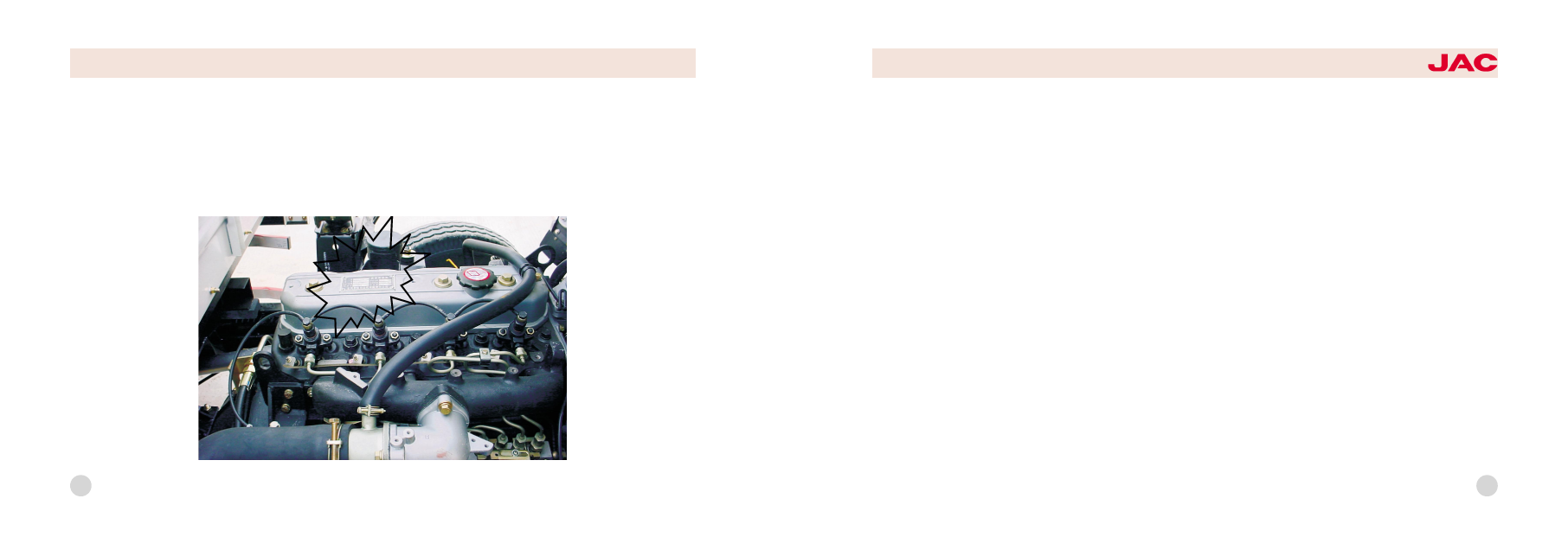

The position of the engine card
Cause院The card of engine is on the top cylinder head or on the side of engine .It writes the model number of engine ,
sequence number ,declared power ,declared speed and the factory date .Pay attention to find it in order to using it
clearly and convenience.(as picture)

HFC1048

series trucks

23

(玉). Inlet air尧 exhaust sys鄄
tems

1. Brief description of the struc鄄
ture

Inlet system includes air inlet pipe
assembly尧 air filter assembly尧 intake
manifold. Exhaust system includes
exhaust pipe尧 muffler and exhaust
tailpipe
Use and maintance院
1) The service life of the engine has
great relationship to the workmanship
of the air filter. Absolutely forbid that
the engine works without air filter or
on the condition that the air filter is
disabled. Taking the intake opening
of air filter as the original intake open鄄
ing is forbidden.

2) For every 1000km running, check
the inlet and exhaust manifold for the
following:
a. Check nuts for looseness, when
tightening the nut on the inlet and
exhaust manifold, the torsion force
should be equable, or else the air
leakage can occur.
b. Check the inlet and exhaust mani鄄
fold for crack and hole, check the
gasket for damage and erosion, if
found, replace it with a new one.

Air filter

The function of air filter is to filter out
the dust and the sand in the air en鄄
tered into the engine.
Air filter is cyclone dust gathering air
cleaner with paper filter element. Af鄄
ter external air enters into the air filter

through the air inlet pipe, larger dust
particle can be separated from the
air by the function of cyclone vane,
then can be thrown into the dust
gathering plate, the separated air
keep on moving and enter into the
cylinder by the filtering function of
the paper element.
For every 1000km running, check
and maintain the air filter. When run鄄
ning in the condition of excessive
dust, the running mileage interval for
inspection and maintenance should
be shortened suitably.
Cleaning of the air filter:
1) Remove the dish-shaped nut from
the end cover. Take away the end
cover, remove the inner nut and take
off the filter element assembly.

24

2) Clean the cover cap and the inner
part of the housing with dry and
clean cloth.When cleaning, do not let
the moisture enter into the air filter.

3) To cleaning dust unloading valve
in order to usage well .
4) Tight and close the rubber of
connected brake .
5) Clean the air filter element: clear
away the dry dirt or dust with com鄄
pressed air gun (air pressure should
be less than 690kpa),blow from the
inner side of filter element towards
outside. Do not clear away the dirt or
the dust with beating or knocking.

(域). Cooling system

1.Brief description of the struc鄄
ture

Cooling system is closed water cool鄄
ing pressure cycle type. It is com鄄
posed of radiator尧coolingfiuid尧ther鄄
mostat尧 fan 尧bulge radiator and wa鄄
ter inlet and outlet pipes of radiator.

The concrete structure and type of
the cooling system components can
be consulted in detail in the operat鄄
ing specification of relevant engines.

2.Using and maintenance of co-
oling system

1) Recommend using long effective
antifreeze preservative liquid for cool鄄
ing fluid. In the north, it can avoid the
damage of engine because of the
freezing of cooling fluid in winter; in
the south, it can increase the boiling
point of cooling fluid in summer to
avoid the damage of engine over鄄
heating because of air resistance in
high temperature.
2) Before dispatch the vehicle every
time, check the liquid level in the ra鄄
diator and in the bulge radiator, if

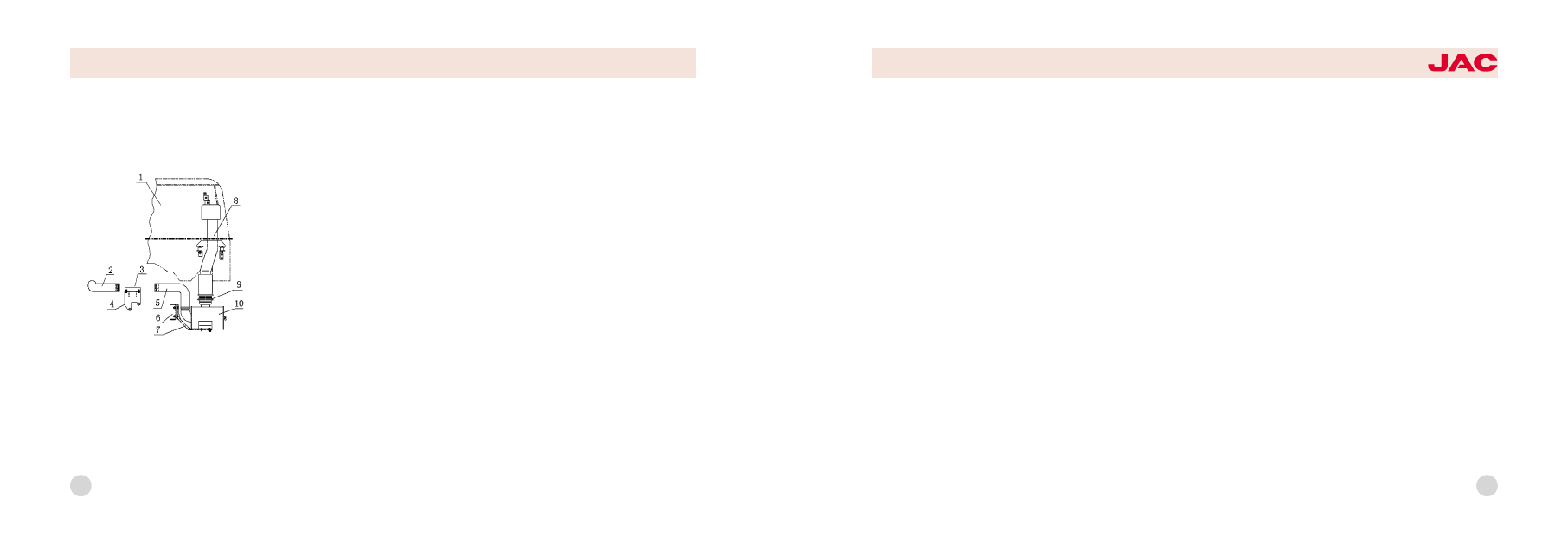

1尧cab 2尧vent hose (1) of the air filter

3尧intermediate connecting pipe

4尧connection board

5尧vent hose of the air filter

6尧right longitudinal member of the frame

7尧air filter bracket

8尧intake pipeline of the air filter

9尧connecting hose 10尧air filter

schematic diagram of air filter

HFC1048

series trucks

25

found it is not enough, add liquid to
the specified height.
3) Drainage of cooling system. In
cold region and in winter, without us鄄
ing antifreeze preservative liquid, if
long time parking or receiving the
vehicle everyday, the cooling system
must be drained. And you should
open the water filler cap of the radia鄄
tor to avoid the incomplete drainage
of cooling water.
4) After engine operating for long
time, furring can produce in the
cooling water and it should be
cleaned in time. Clean it with follow鄄
ing method: mix 700 耀800 gram
caustic

soda

and

150

gram

kerosene, add the mixture liquid into
the cooling water, run in medium

speed for 5 耀10 minutes, then after
stopping for 10耀12 hours, restart the
engine and run for 10 耀15 minutes.
Then drain the aqueous solution and
clean the cooling system with
cleaned water.

3.Advertent proceedings in using
long effective antifreeze preser鄄
vative liquid

1) Choose suitable antifreeze liquid
according to the minimum tempera鄄
ture of the region, if the minimum
temperature of the region is -25益 ,
antifreeze liquid whose solidifying
point is -30益 should be chosen.
2) When compensating antifreeze
preservative liquid, choose the same
model to avoid deposition.
3) If find deterioration of antifreeze

preservative liquid, replace it entirely
at once. The color of antifreeze liquid
is green or blue, if having deteriorat鄄
ed, the color should be dull red be鄄
cause of impurity infiltration.

To adjusting the degree of ten鄄
sion of the fan belt

1.The disadvantage of engine is
tighten or lax the fan belt .Before use
it please read the operating specifi鄄
cation .
2.The way of adjustment :firstly to
adjusting blots ,secondly to adjusting
,third to adjusting the tight of
wedge -shaped belt .Using finger
press way ,to pressing for 98/N .The
standard of crankshaft pulley is 25要
31mm .The standard of fan belt is
7要8mm.
