1. The

symbol is indication of

the scrubber. When the washer con鄄
trol button on the top of the control
handle pressed, the cleaning mixture
(using antifreeze fluid in winter) in the
window washer which lies in the right
doorframe and underneath instru鄄
ment panel can be spouted to the
windshield glass through the spout
under the window.
2. The

symbol is indication of

the wiper. Turning the control handle
clockwise in the horizontal direction
can control the wiper. Turn the con鄄
trol handle clockwise by 12毅 to the
'LO' position, then the wiper works
with low speed. Keep the turning
clockwise for another 12毅, the wiper
can work with high speed. When the

control handle is on the original posi鄄
tion, it can be disconnected or re鄄
turned automatically.
3. The

symbol is indication of

exhaust throttle assistant braking. Lift
the right control handle upwards and
do the 'uplift-looseness' motion. Up鄄
lift the handle, then the switch can be
connected and the indicator lamp in
the instrument panel lights. This
shows that exhaust throttle assistant
braking works. If the accelerator
pedal or the clutch pedal was
stepped, the exhaust assistant brak鄄
ing should cancelled automatically
and the indicator lamp in the instru鄄
ment panel went out.

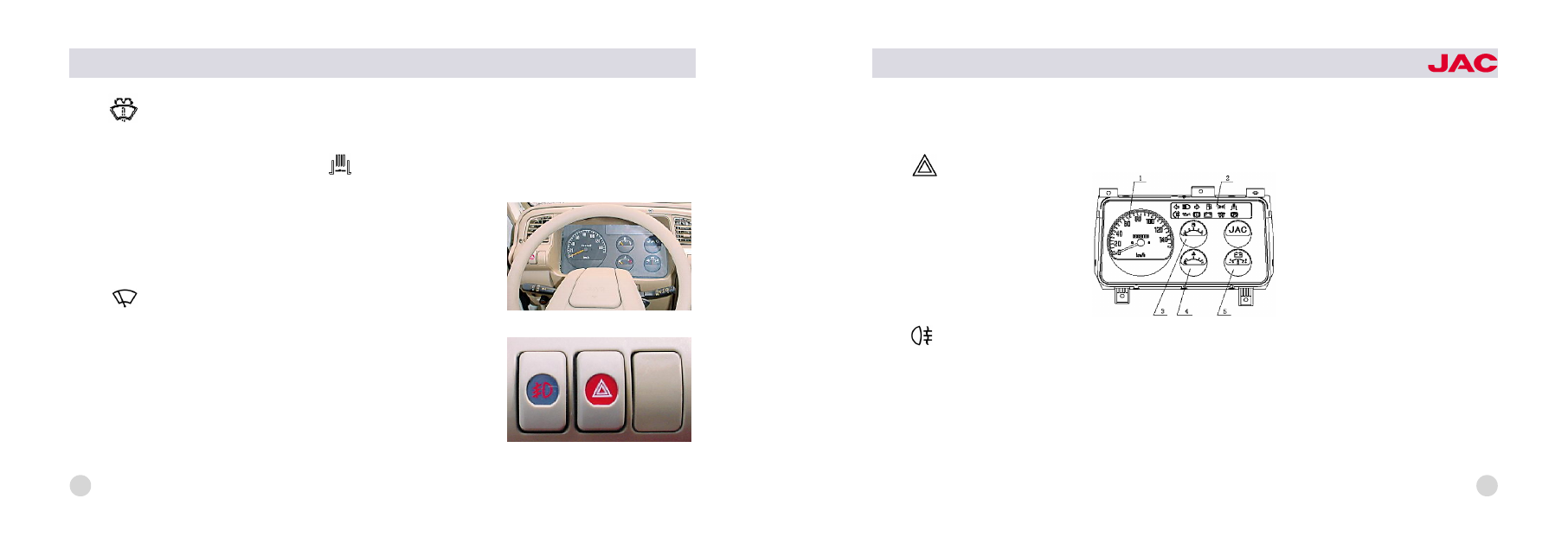

Other electric appliance switch (seen
in the left and below figure)

Other electric appliance switches
mainly include horn button, danger
warning switch, fog lamp switch,
courtesy lamp switch and ceiling
light switch.

danger alarm and fog lamp switch

other electric appliance switch

4

HFC1020

series trucks

1. The horn button is in the center of
steering wheel, when the button is
depressed it can hoot.
2. The

symbol ( the right and

above figure) is the indication of
danger warning switch. If the button
is depressed, the front尧 rear尧 left尧
right turning lamp flash at the same
time and send out emergency signal
for alarm indication. Press the button
again, reset signal of the switch dis鄄
connected.
3. The

symbol ( the right and

above figure) is the indication of the
fog lamp. If pressed, the fog lamp
lights. If pressed again, the switch
resets.
4. Ceiling light signal indicates whel鄄
her that the door of the vehicle is shut

closely or not. When there is one door
open or is not shut closely, the ceiling
lamp lights to remind driver.
Instrument cluster

Instrument cluster (figure on the
page above):

1. Speedometer indicates the instan鄄
taneous running speed. The maxi鄄
mum value is 140 km/h. The figure
wheel is used for recording the accu鄄
mulative running mileage of vehicles.
The maximum value is 999999 kilo鄄
meters. When the mileage exceeds
the value the figure wheel can return
to 000000 and restart to recording
the mileage.
2. Fuel gauge indicates the quantity
of fuel in the fuel tank. Fuel gauge for
vehicles is pointer type which has a
feature that the position indicated by
fuel gauge is the actual position of
the remained quantity in the fuel tank
no matter the ignition switch is on the
opening status (ON) or on the clos鄄
ing status (LOCK).

1尧speedometer
2尧indicator lamp
3尧fuel gauge
4尧water temperature gauge
5尧ammeter

instrument cluster

5

3. Water temperature gauge indi鄄
cates the temperature of engine
cooling water.
4. Ammeter is the indication of the
charging and the discharging cur鄄
rent. Positive value shows that gener鄄
ator is charging the battery, and
negative value shows that the battery
is discharging.

Indicators (figure in the above page):
1. Turn indicator lamp (

) when

the turning control handle is on the
left (right) turning position, left (right)
turning indicator lamp flashes. If the
warning switch is pressed, the left
and right turning indicator lamps
flash at the same time.
2. High beam indicator lamp (

)

indicates that whether the headlamp
is in the status of high beam or not.
When the headlamp is on the high
beam status, the indicator lamp lights.
3. Fuel warning lamp (

): fuel

level alarm, when fuel is in shortage,
fuel alarm lamp lights.
4. Side lamp indicator lamp (

)

indicates whether the side lamp is in
the work status. When side lamp

lights, the indicator lamp lights.
5. Exhaust assistant brake indicator
lamp (

): when exhaust assistant

braking operates, the indicator lamp
lights. When exhaust assistant brake
is disconnected, the indicator lamp
goes out.
6. Fog lamp indicator lamp (

):

when fog lamp switch is depressed,
the indicator lights. Contrarily, the in鄄
dicator lamp goes out.
7. Oil pressure indicator lamp(

)

indicates low - pressure warning of
engine oil pressure. When oil pres鄄
sure is lower than 7.84伊10

4

Pa, the oil

pressure indicator lamp lights. When
oil pressure is higher than the value,
the oil pressure indicator lamp goes
out.

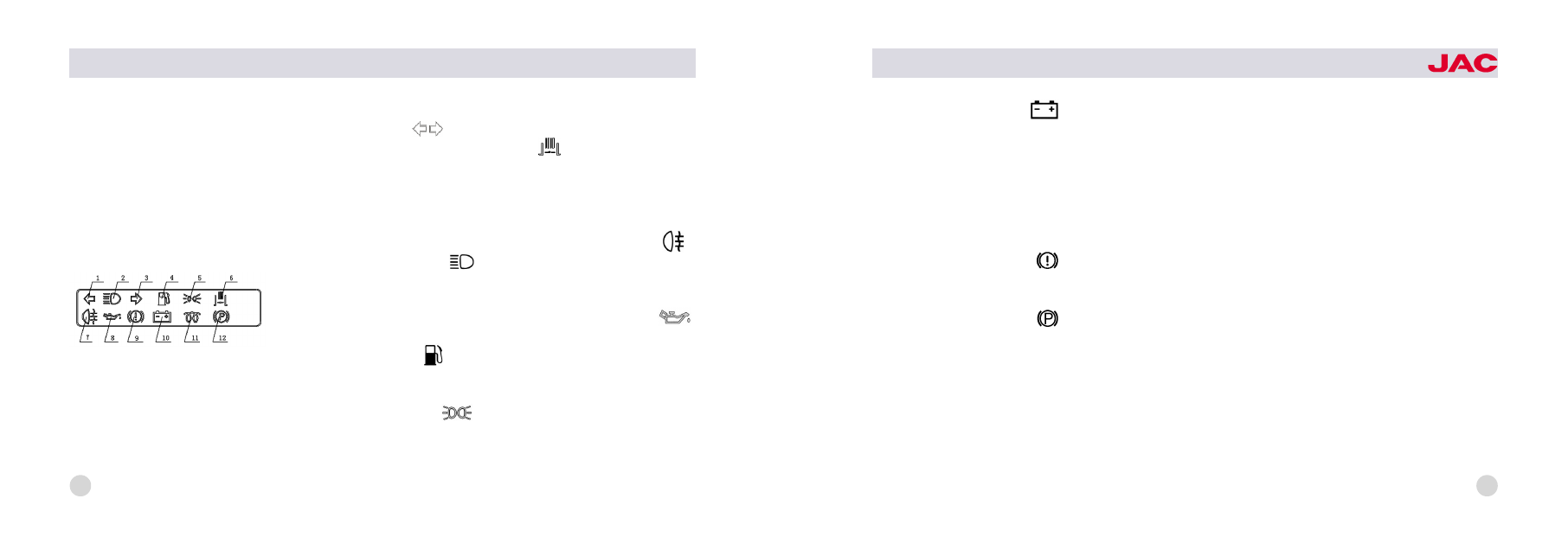

indicators

1尧turn left; 2尧high beam; 3尧turn right
4尧fuel alarm; 5尧side lamp
6尧exhaust assistant brake
7尧fog lamp; 8尧oil pressure alarm
9尧braking fault; 10尧charging
11尧preheat;

12尧parking brake

6

HFC1020

series trucks

8. Generator indicator lamp (

)

indicates the work status of genera鄄
tor. When the battery is on the dis鄄
charging status, the indicator lamp
will light. When the battery is on the
charging status and generator is
power supply, the indicator lamp
goes out.
9. Braking fault indicator lamp(

):

when braking fluid is not enough, the
indicator lamp lights.
10. Parkingbrakeindicatorlamp(

):

when pull up the parking brake han鄄
dle, the indicator lamp lights.

Use of components in the
cab

Brief description of the struc鄄
ture

The driver cab is forward control cab
with full metal enclosed construction.
Window glass adopts panoramic
camber windshield. In order to im鄄
prove the comfort, side panel with
larger upside width and raised -roof
cab have been adopted. Therefore
the interior space of the cab can be
more commodious and comfortable.
Effective measures have taken in re鄄
duce noise尧 heat insulation尧 sound
insulation and sealing. For instances,
the section of roof forehead is en鄄
closed and strengthening rib is e鄄
quipped on the roof. There have
three aluminum platinum heat insu鄄
lating mattress on the upside of the
engine. Sealing of the door is double
skin construction. At the aspect of

safety, softening has done to the
main parts, which can appear
knocking easily with passengers.

Door

1. The cab door, which has three -
step opening, can improve the con鄄
venience for passengers getting on
or off. The opening angle of the door
can be 30毅尧 57毅 and 90毅. The former
two angles are partially open and the
last angle is full open. On all the
three positions, the door can be in
stable condition.
2. Outside door handle
Pull out the outside door handle, and
then the door can be opened. Insert
the starting switch key into the door
lock and rotary, the door can be
locked.

7

3. The door can be locked outside
without the key. First press down the
lock button (figure in the above
page) at the inner side of the door to

the fixed position, then pull the out鄄
side door handle outwards and at
the same time close the door.
4. Pull out the inside door handle,
and the door can be open. After
closing the door, the door can be
locked if the lock button is pressed
down.

Cab seat

Cab seat can be classified as driver
seat尧 assistant driver seat and rear
row seat. Driver back seat adopts
upright seat. The angle of backrest
and the fore-and-aft position of seat
can be adjusted. The maximum ad鄄
justable angle of the backrest is 56毅.
The maximum adjustable distance of
the seat is 160 mm. The seat adjust
system is shown in the right figure.

seat adjuster system

When vehicle is in the progress of
maintenance, please clean the track
assembly of the driver seat, recoat
the lithium base grease, and tighten
all joint nuts again. If find that the
cab track slide seat is shaking or
block because of the distortion, it
should be repaired or replaced with
components.
High quality safety belts have been
equipped to the seat in this series
truck, please tie the belt without fail

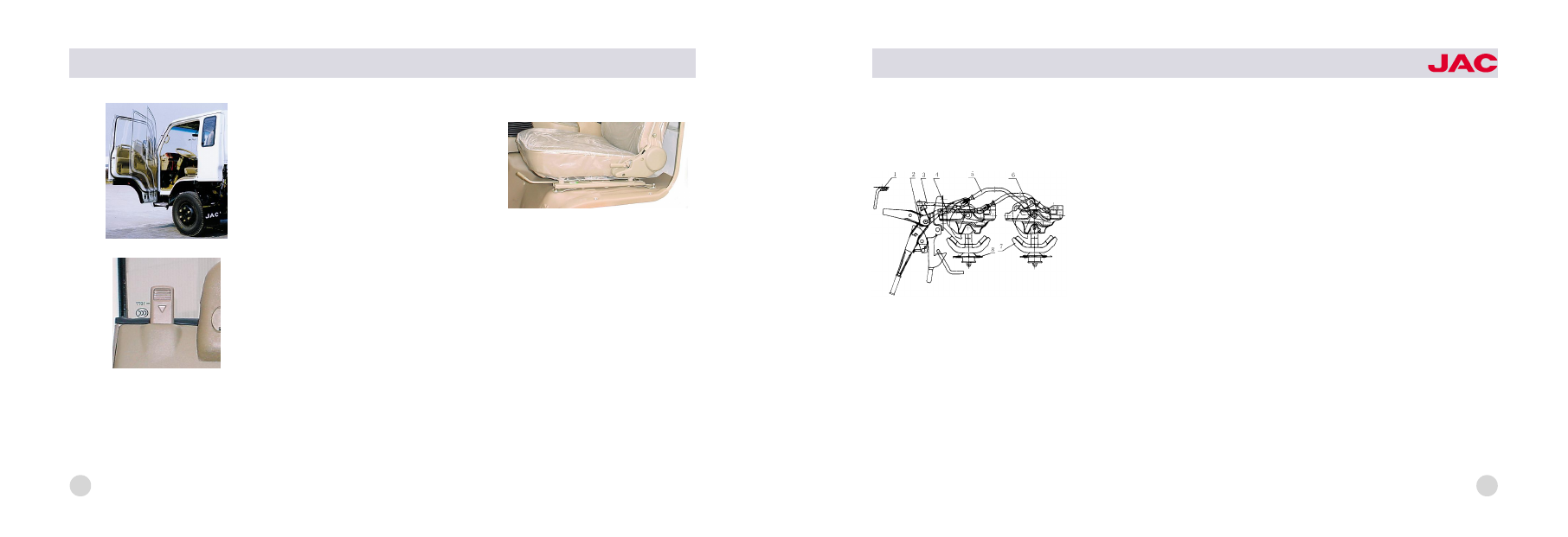

lock button

three-step opening door

8

seat adjuster system

HFC1020

series trucks

when you are driving or riding the ve鄄
hicle.

Cab tilt lock mechanism

Brief description of the structure
This series truck has two configura鄄
tions: tilting cab and make it cannot
tilt. According to the latter configura鄄
tion, the cab cannot tilt, so it does
not have cab tilt lock mechanism. In
order to improve the riding comfort,
the linkage between cab and vehicle
frame is flexible.
To the tilt cab, there are tilt and
locking mechanisms. Tilt mechanism
is composed of torsion bar尧support
axle tube assembly尧left and right
brackets in the foreside and rear
support rod assembly in the cab.
The tilting of cab is achieved with
torsion. The locking mechanism is
composed of left and right locking
mechanism assemblies尧 tilt locking

mechanism assembly尧 short pull
rod尧 long pull rod尧 rear support
bracket assembly in the cab and
rubber pad assembly of rear bracket.
It has triplication locking function
which are self locking of left尧 right
locking mechanism尧 lock of tilt lock鄄
ing mechanism assembly and lock of
safety lock hook. Its purpose is lock鄄
ing the cab reliably and make sure
that the cab can not tilt automatically
when the vehicle is running. The tilt
lock mechanism is shown in the fig鄄
ure on the above page.
Please read the tilting notes on the
left door of the cab and on the upper
flange of the wheel seriously before
tilting the cab. The notes are shown
in the below figure.

1尧handle; 2尧tilt locking mechanism;
3尧short pull rod;4尧left locking mec-hanism;
5尧long pull rod;
6尧right locking mechanism;
7尧cab rear support;
8尧rubber pad of cab rear support

schematic diagram of

cab tilt locking device

9

Use and maintenance
In order to tilting the cab reliably and
running the vehicle safely, please
pay attention to the following con鄄
tents.
1. Cab tilting method and relative at鄄
tentive notices.
1) When the vehicle is stopped on
the horizontal road, you should make
sure that there has enough space
around the cab before tilting. Or else,
the cab may be damaged while tilt鄄
ing.
2) Pull up the parking brake; push
the shifting lever into the neutral posi鄄

tion to avoid the self -sliding of the
vehicle.
3) The cab door must be fastened
up. You should take all goods on the
instrument panel尧 seat and floor
away to avoid the damage of the
door and the front windshield.
4) First disengaged the locking func鄄
tion of the cab locking mechanism
when tilting the cab.
5) After the locking function disen鄄
gaged, hold the tilting rod with hand
and pull up the safety lock hook at
the same time to avoid the sudden
uplift of the cab.
6) Raise the cab slowly until it is tilt鄄
ed to the maximum position, then
lock it reliably with lock arm on the
rear bracket. It is shown in the right

figure.
7) When lowering the cab down, first
hold the tilting rod and disengage
the locking function of lock arm on
the rear bracket, then lower the cab
down slowly. After the safety lock
locked, fasten the locking mecha鄄
nism.
2. Inspection and maintenance
1) Check periodically the rubber pad
assemblies which are used to
strengthen the front尧rear support, if
find damaged, it should be replaced
instantly.

tilting notes

10

HFC1020

series trucks

2) Check periodically the locking
situation of the locking mechanism, if
invalidation of locking function found,
it should be repaired or replaced
immediately.
3) If feel arduous when tilting up the
cab or heavy when dropping down
the cab, the torsion rod is invalid.
Replace the torsion rod.
4) When repairing the chassis,

before

removing

of

the

cab,

disengage the force of the torsion
rod and operate with following steps.
淤 Disengage the locking state, and
tilt up the cab to the utmost position.
于 Remove the shaft pin connected
the rear support rod and the base
board support of the cab.
盂 Push the cab forwards for some
angle until the bolt on the torsion rod
arm can be loosened.
榆 After the bolt removed, the torsion
rod cannot work. Now the cab can
be removed ( The torsion rod can not
be pulled out).
Note: The above -mentioned work
must be done by three persons at
least because two or three persons
cannot push the cab forward after

the force of the torsion rod is
disengaged.
5) Before reverting the cab to the
original position, return the force of
the torsion rod and operate with the
following steps:

荫

Put the tooth part of the spline

which is cut at the bottom on one
end of the torsion rod in alignment
with '1' position on the support axle
tube and the spline tube, and insert
the torsion rod into the support axle
tube ( for the rod which is pulled
out).

荫

After mounting the cab with

support axle tube and the left尧 the
right bracket together to the frame,
put the '1' of hub splines on the
torsion rod in alignment with the

support rod assembly

11
