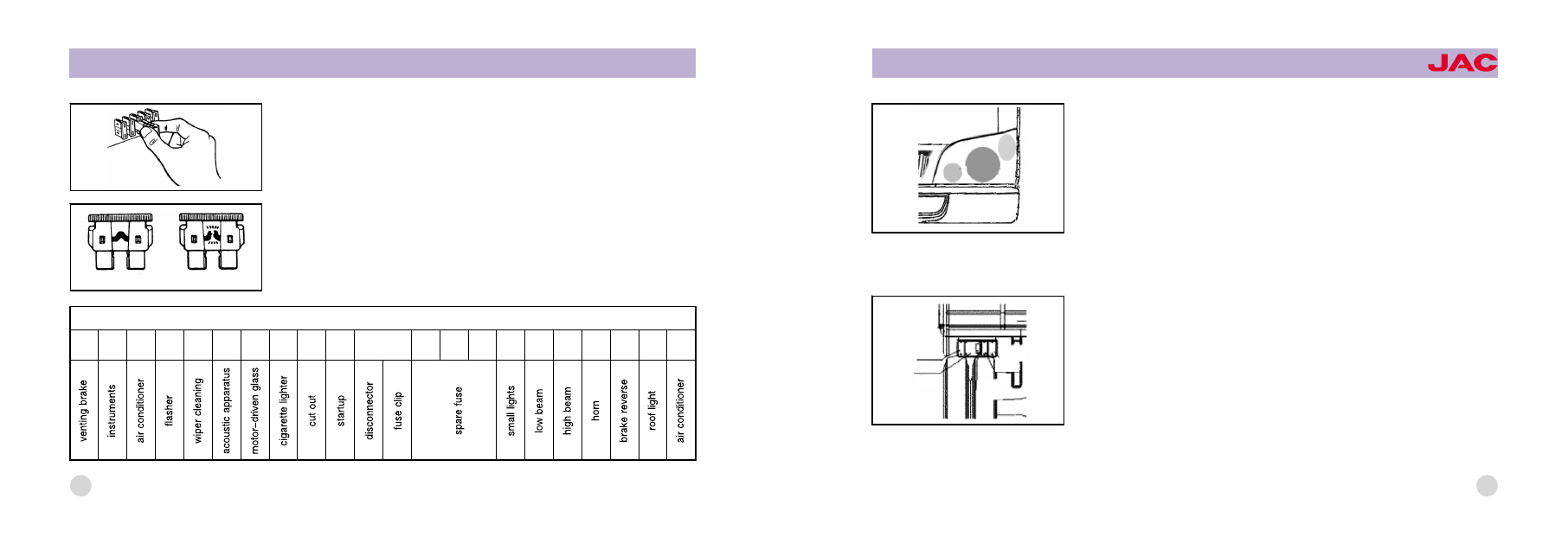

schematic of different fuse installation

15A 10A 15A 15A 15A 15A 20A 15A 15A 30A

15A 20A 30A 20A 15A 20A 15A 15A 10A 30A

Normal

broken

If the fuse is found broken, check and try to find out the reason for that. Take
necessary maintenance measures before fuse replacement.
Before changing the fuse, turn the start switch to "LOCK" position, and must
use fuses of the same current rating.

134

OWNER爷S MANUAL

JAC High end Light Trucks

Front light set
When replacing bulbs, take down the cover first, then the decoration bands for
the headlights screw off the 4 screws, and the bulbs can be taken out.

Rear light set
When replacing the bulbs, you have to take down the tail light before taking out
the bulb from behind the tail light.

Non-return reflector

Turn signal light

Brake light

Rear light

Rear fog light

Reverse light

135

136

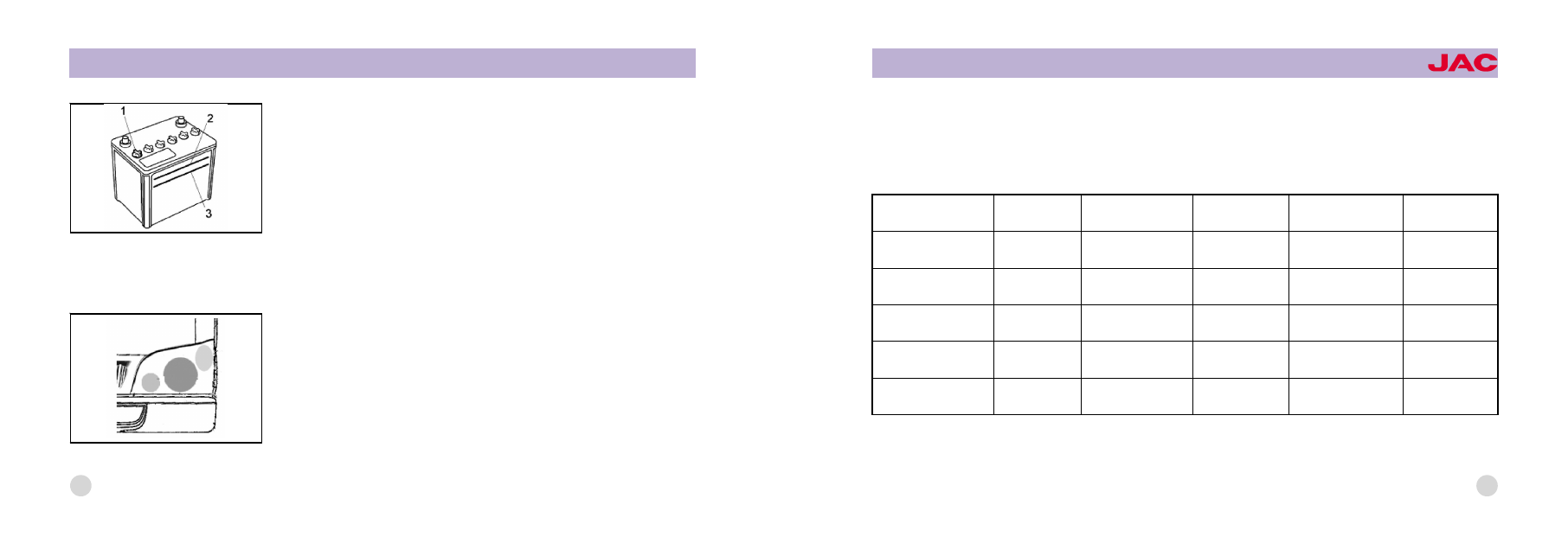

Battery electrolyte level
The battery electrolyte level should be between the upper and lower scale
marks. If the level is too low, it is necessary to add more distilled water.

Headlights
Properly adjust the headlights, to ensure adequate illumination level on the
highways and no dazzle lighting to drivers in other vehicles head-on. When you
need to adjust the headlights, you'd better contact the authorized JAC service
stations that have special equipment.
The headlights' lighting
Tighten the Screw A for vertical adjustment, and tighten Screw B for horizontal
adjustment.

OWNER爷S MANUAL

JAC High end Light Trucks

User

Power(W)

User

Power(W)

User

Power(W)

Front windshield wiper

60

Rear fog light

25

Brake light

25伊2

Front fog light

55伊2

High beam

60伊2

Low beam

55伊2

Reverse light

20伊2

CD set

80

Electric horn

42

Marker light

10伊5

Blower

120

Turn signal light

21伊4

Ceiling light

10

Instruments

70

Others

30

Replacement of bulbs
The removable parts of all lamps are illustrated respectively for reference.
The switches must be turned off when replacing the bulbs and only bulbs of the same rating can be used. The standard
bulb ratings are listed below:

137

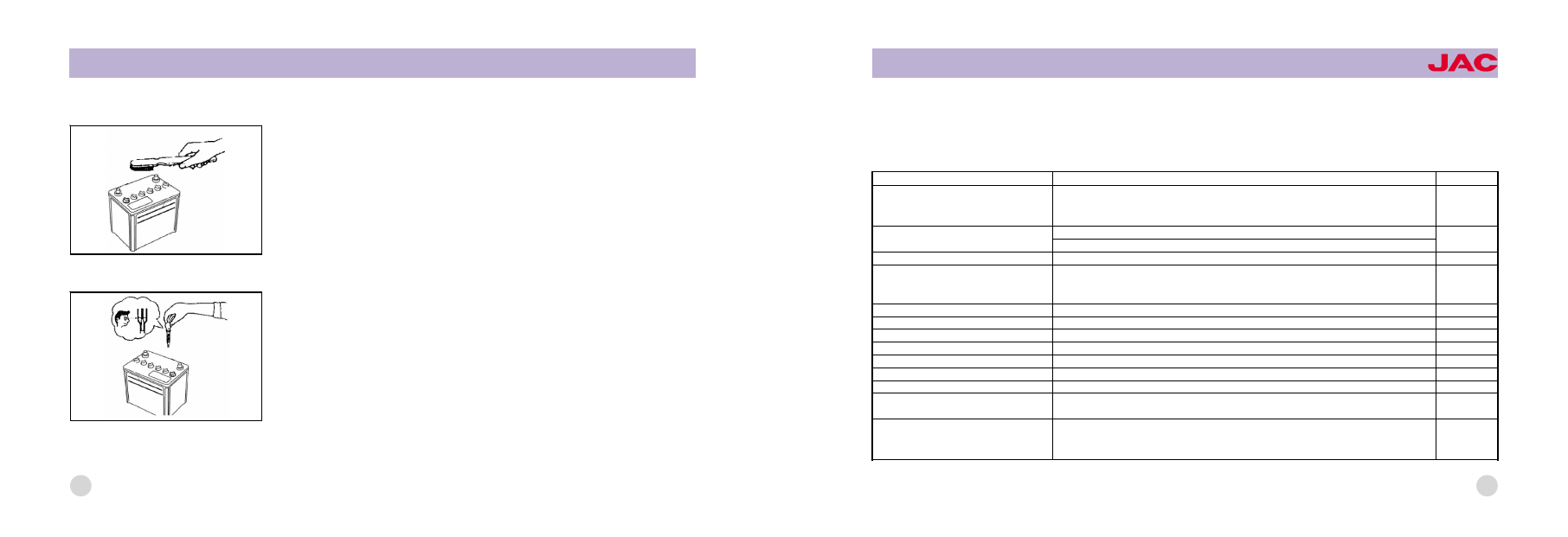

Washing of battery
If the exterior parts of the battery are dirty, use warm water to wash them. To
prevent corrosion, apply a thin layer of Vaseline or grease to the surface of the
terminal stud of the battery.

Specific gravity of the battery electrolyte
If the electrolyte hydrometer reads 1.26 at 20益, it can be deemed that the bat鄄
tery is fully charged.
If the specific gravity is lower than 1.23, the battery needs recharging.

138

OWNER爷S MANUAL

JAC High end Light Trucks

Recommended brands of lubricants and diesels

For the best performance and the longest service life of your vehicle, proper brands of lube oils and diesels should be
used according to the recommendation in the list below.

Location

Oil products recommended

Quantity

Engine oil sump

diesel engine lube oil

Above CE class

For the viscosity, refer to the list of engine lube oil viscosity vs. temperature

6

Gearbox

Summer: GL-4/85W-90

2.7

Winter: GL-4/80W-90

Power steering gear

Auto gearbox oil

As needed

Rear axle

Medium load automotive gear oil

Class GL-4

For the viscosity, refer to the list of gear oil viscosity vs. temperature

3.5

Brake fluid reservoir

DOT3 or DOT4

As needed

Clutch fluid reservoir

DOT3 or DOT4

As needed

Wheel bearings

Multipurpose grease or lithium-based wheel bearing grease

As needed

Intermediate bearing of drive shaft

No.2 or 3 universal lithium-based grease for automobiles

As needed

Clutch yoke

No.2 or 3 universal lithium-based grease for automobiles

As needed

Drive shaft slide bushing

Foss EPT-2.5 grease

As needed

Driving universal joint

Foss EPT-2.5 grease

As needed

Engine cooling system

Glycol anti-freezing fluid

with preservative

As needed

Fuel tank

Summer: No.0 quality light diesel

Winter: No.-10 quality light diesel

Ambient temperature below -30益: No.-35 quality light diesel

92

139

140

Lube oils must be selected and used carefully according to the lubricated points, and it is especially important to select
proper lube oil viscosity according to the ambient temperature;

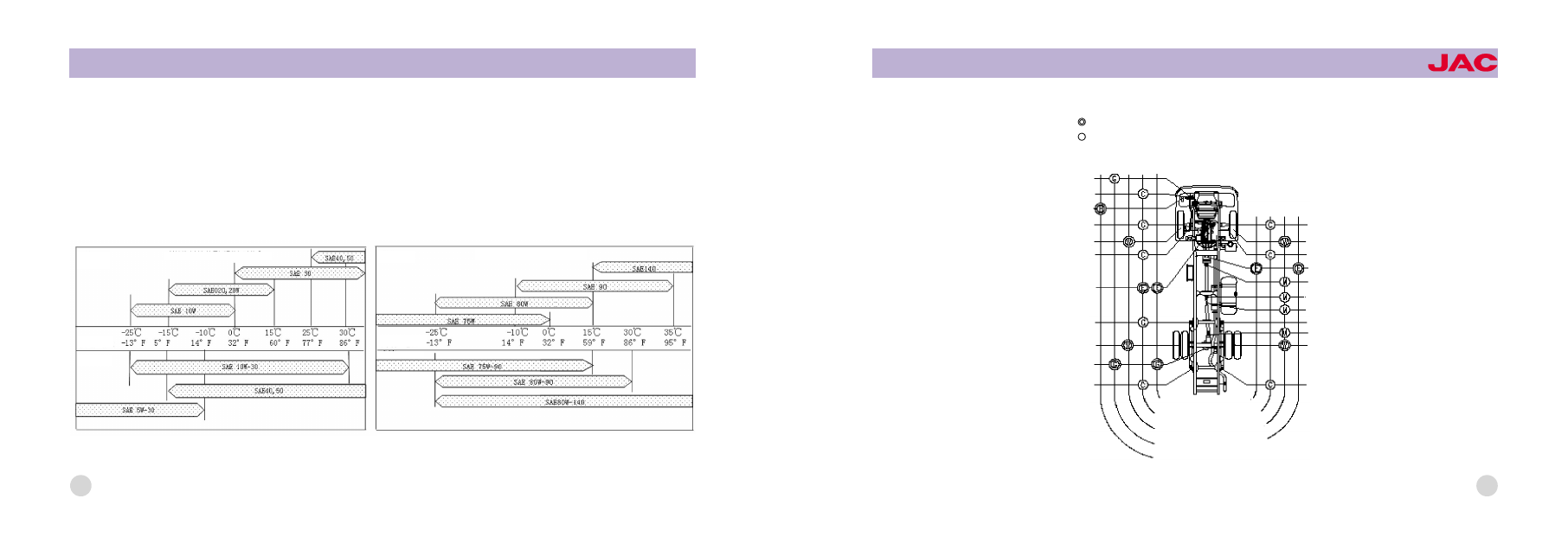

Table of diesel viscosity for diesel engines

Table of gear oil viscosity

Infill diesel engine lube oil

Infill gear oil

Lubrication

渊single class冤

enviromment

temperature

渊multilevel冤

Correlation of engine lube oil

viscosity vs ambient temperature

OWNER爷S MANUAL

JAC High end Light Trucks

渊single class冤

Correlation of engine lube oil

viscosity vs ambient temperature

渊multilevel冤

enviromment

temperature

List of lubrication points

Steering gear

drag link

clutch fluid&brake fluid

king steering pin

front hub bearing

tie rod end

engine

rear leaf spring pin

rear hub bearing

differential

rear leaf spring lifting lug pin

king steering pin

front hub bearing
tie rod end

gearbox

drive shaft universal joint

drive shaft universal joint

drive shaft slide bushing

rear leaf spring pin

drive shaft universal joint
rear hub bearing

rear leaf spring lifting lug pin

at the first 1000km

every other month or 3000km

every 6 months or 18000km

every 8 months or 24000km

every other year or 36000km

Lubrication points

replace

W:wheel bearing grease

check, infill or lubricate

C: multipurpose grease

E: engine oil

M: lithium-based grease

G: gear oil

B: brake fluid
