Iveco Stralis AT/AD. Manuale - parte 411

002011t

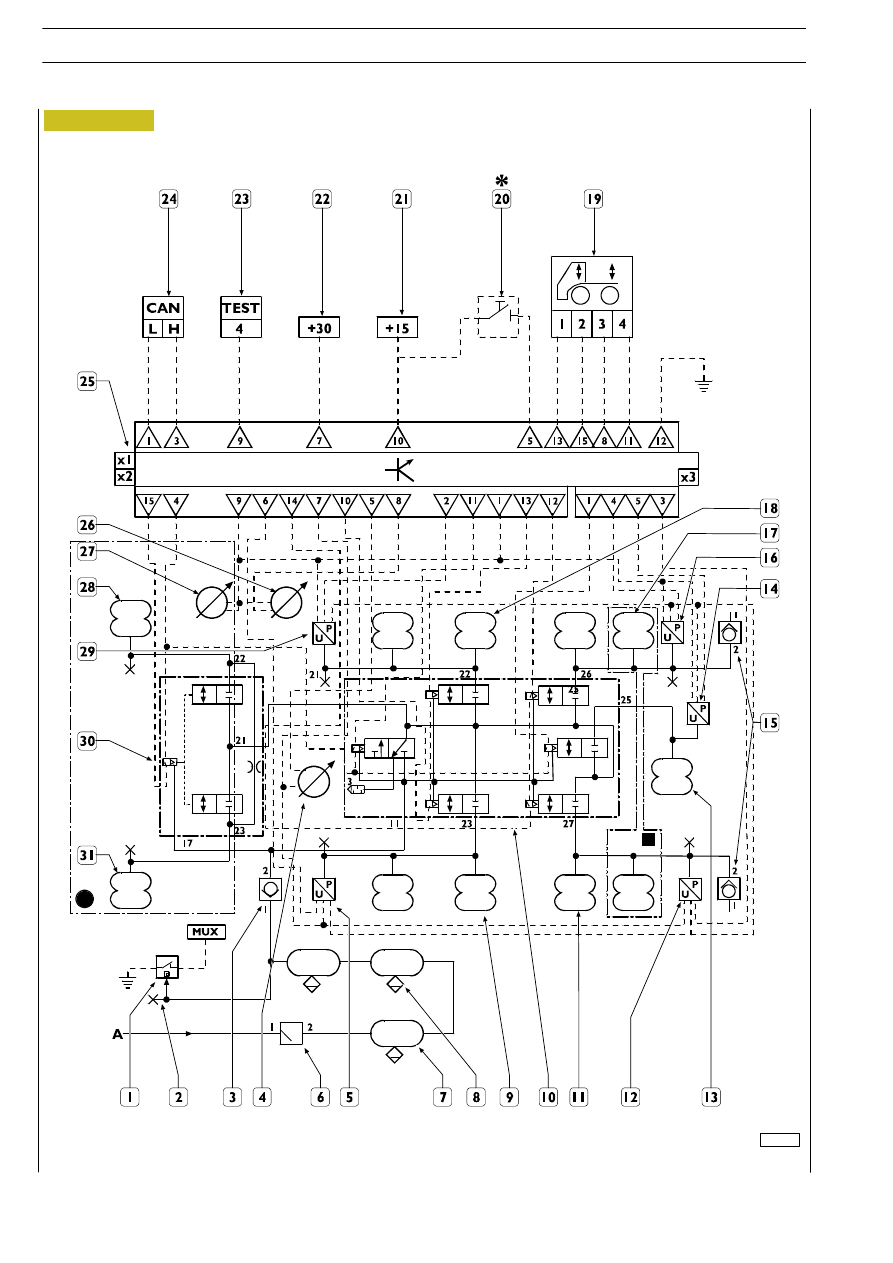

Figura 236

274

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

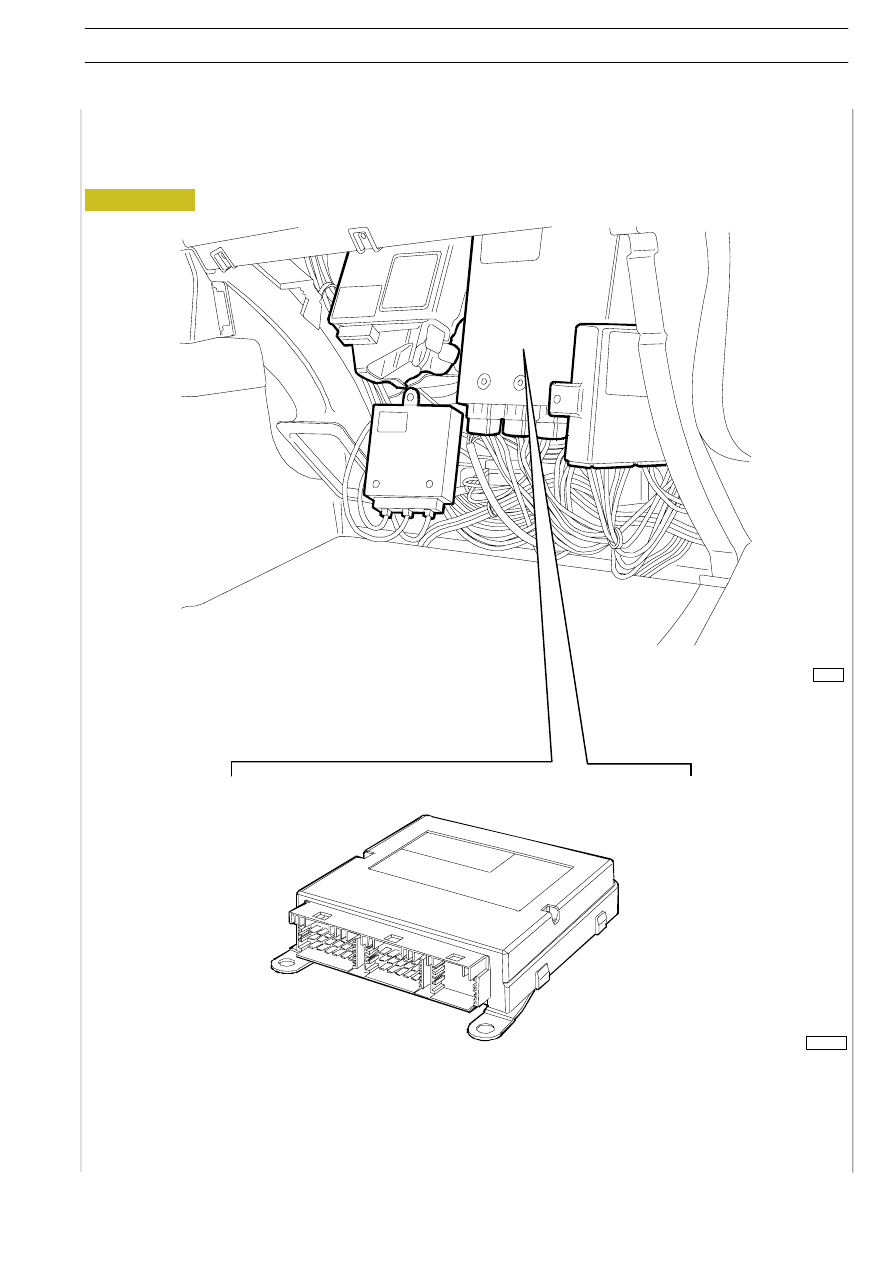

Centralina elettronica ECAS

001716t

73667

Figura 237

IMPIANTO ELETTRICO/ELETTRONICO

275

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Centralina elettronica ECAS

Fornitore

WABCO

Tensione di alimentazione

18

÷ 30 Vdc

Campo termico

—40

°C ÷ 75 °C

Revi — Ottobre 2005

001717t

X1

X2

Figura 238

* Senza indicatori di carico

276

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

Print 603.93.333/A

Centralina ECAS per impianto sospensione pneumatica posteriore per trattori 4x2 P

Connettore X1

Pin

Cavo

Funzione

1

GN/VE

Linea CAN ”L”

2

———

———

3

WS/BI

Linea CAN ”H”

4

———

———

5

8445

Positivo da pulsante livellamento manuale (Optional)

6

———

———

7

7440

Positivo di alimentazione diretta da batteria

8

6402

Linea di comunicazione con telecomando (pin 3)

9

2294

Linea K per connettore di diagnosi (pin 4)

10

8810

Positivo di alimentazione sotto chiave

11

6403

Linea di comunicazione con telecomando (pin 4)

12

0000

Massa

13

8810

Positivo di alimentazione telecomando (pin 1)

14

———

———

15

0402

Negativo per telecomando (pin 2)

16

———

———

17

———

———

18

———

———

Connettore X2

Pin

Cavo

Funzione

1

———

———

2

———

———

3

———

———

4

9400

Positivo per elettrovalvola ponte (pin 2)

5

———

———

6

———

———

7

0400

Negativo per sensore di livello (pin 2)

8

5421

Positivo per sensore di livello (pin 1)

9

———

———

10

———

———

11

9423

Negativo per elettrovalvola di alimentazione (pin 1)

12

———

———

13

9424

Negativo per elettrovalvola gestione telaio posteriore (pin 3)

14

———

———

15

———

———

Revi — Ottobre 2005

001714t

X1

X2

Figura 239

* Senza indicatori di carico

IMPIANTO ELETTRICO/ELETTRONICO

277

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Centralina ecas per impianto sospensione pneumatica anteriore — posteriore per trattori 4X2 FP
e carri 4X2 P/FP E 6X4 P

Connettore X1

Pin

Cavo

Funzione

1

GN/VE

Linea CAN ”L”

2

———

———

3

WS/BI

Linea CAN ”H”

4

———

———

5

8445

Positivo da pulsante livellamento manuale (Optional)

6

———

———

7

7440

Positivo di alimentazione diretta da batteria

8

6402

Linea di comunicazione con telecomando (pin 3)

9

2294

Linea K per connettore di diagnosi (pin 4)

10

8810

Positivo di alimentazione sotto chiave

11

6403

Linea di comunicazione con telecomando (pin 4)

12

0000

Massa

13

8810

Positivo di alimentazione telecomando (pin 1)

14

———

———

15

0402

Negativo per telecomando (pin 2)

16

———

———

17

———

———

18

———

———

Connettore X2

Pin

Cavo

Funzione

1

———

———

2

———

———

3

———

———

4

9400

Positivo per elettrovalvola ponte (pin 4) ed assale (pin 2)

5

5422

Positivo per sensore di livello ponte SX (pin 1)

6

———

———

7

0400

Negativo per sensori di livello (pin 2)

8

5421

Positivo per sensore di livello ponte DX (pin 1)

9

5410

Positivo per sensore di livello assale (pin 1)

10

9425

Negativo per elettrovalvola gestione telaio posteriore SX (pin 3)

11

9423

Negativo per elettrovalvola di alimentazione (pin 1)

12

———

———

13

9424

Negativo per elettrovalvola gestione telaio posteriore DX (pin 2)

14

———

———

15

9413

Negativo per elettrovalvola gestione telaio anteriore (pin 1)
