Iveco Stralis AT/AD. Manuale - parte 409

266

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Rif.

Descrizione

Codice

componente

1

Volante

—

2

Steering Wheel Interface

86123

3

Body Computer

86116

4

Cluster

50005

5

Rear Frame Computer

86118

6

Sensore bassa pressione

42200

7

Sensore di livello asse posteriore DX

40046

8

Tachigrafo elettronico

—

9

Sensore asse motore DX

42381/A

10

Sensore asse motore SX

42381/B

11

Centralina elettronica ECAS

86023

12

Gruppo elettrovalvole ponte

—

13

Sensore sollevatore pneumatico terzo asse

42389

14

Sensore pressione aria terzo asse DX

42382/A

15

Sensore pressione aria terzo asse SX

42382/B

16

Sensore di livello ponte SX

40046/B

17

Interruttore comando ausilio allo spunto

53030

17a

Commutatore per sollevamento terzo asse

53309

18

Telecomando sospensioni

85065

19

Sensore di livello assale

40046/A

20

Gruppo elettrovalvole assale

78239

21

Connettore di diagnosi

72021

22

Centralina elettronica EBS

88005

IMPIANTO ELETTRICO/ELETTRONICO

267

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Schemi impianti sospensione pneumatica

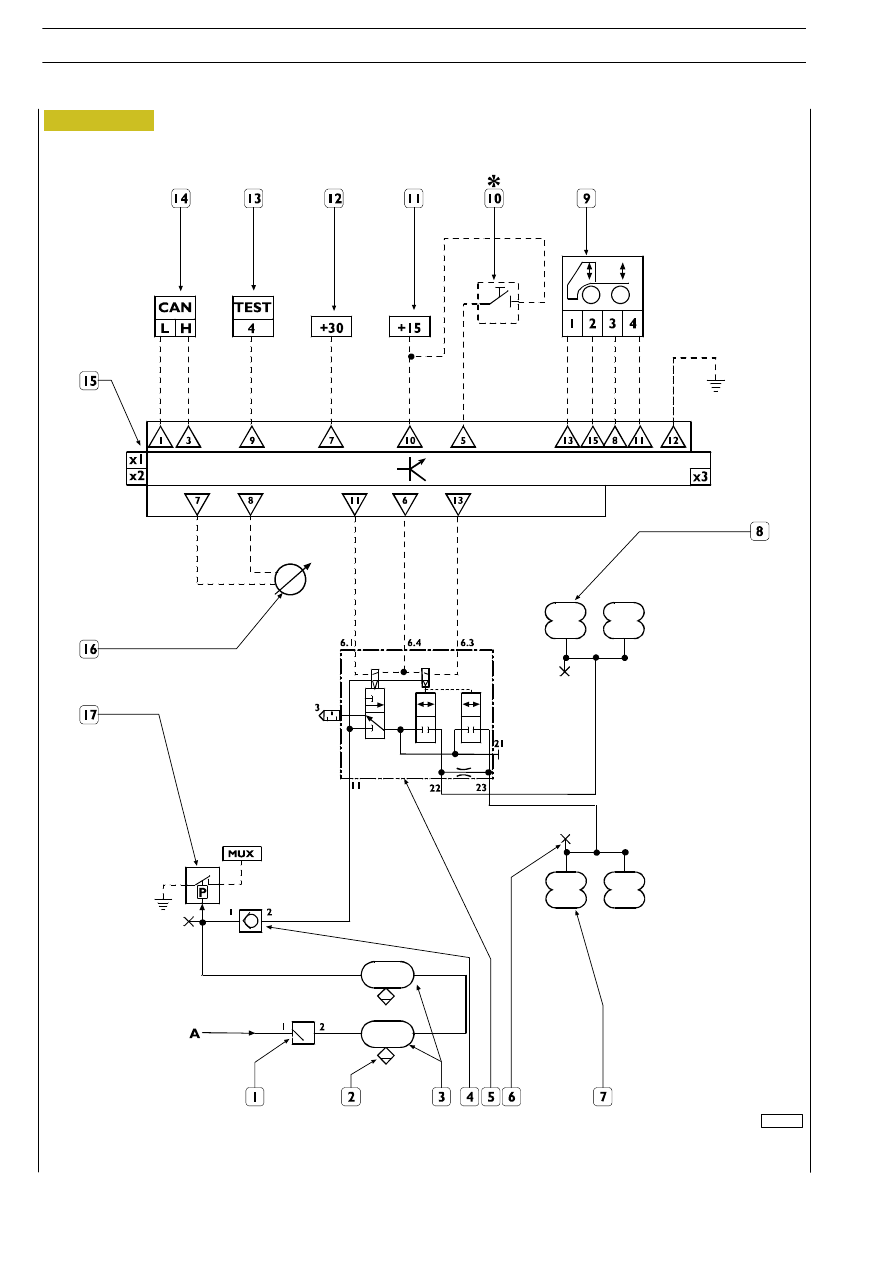

Schema impianto sospensione pneumatica posteriore per trattori 4x2 P

Rif.

Descrizione

1

Valvola a pressione controllata a ritorno limitato

2

Valvola di scarico manuale

3

Serbatoi aria sospensione

4

Valvola unidirezionale

5

Distributore elettropneumatico

6

Presa di pressione pneumatica

7

Molle ad aria SX ponte

8

Molle ad aria DX ponte

9

Telecomando

10

Interruttore per autolivellamento

11

Alimentazione elettrica sotto chiave

12

Alimentazione elettrica diretta da batteria

13

Connettore di diagnosi 30 poli

14

Collegamento linea CAN

15

Centralina elettronica

16

Sensore di livello

17

Interruttore bassa pressione 8 bar

A.

Dall’APU

*

Optional

002014t

Figura 233

268

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

IMPIANTO ELETTRICO/ELETTRONICO

269

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Schema impianto sospensione pneumatica anteriore—posteriore per trattori 4x2 FP, carri 4x2 P/FP
e 6x4 P

Rif.

Descrizione

1

Valvola a pressione controllata a ritorno limitato

2

Valvola di scarico manuale

3

Serbatoi aria sospensione

4

Valvola unidirezionale

5

Sensore di livello SX ponte

6

Distributore elettropneumatico ponte

7

Presa di pressione pneumatica

8

Molle ad aria SX ponte

9

Molla ad aria SX ponte posteriore

10

Molla ad aria DX ponte posteriore

11

Molle ad aria SX ponte

12

Sensore di livello SX ponte

13

Telecomando

14

Interruttore per autolivellamento

15

Alimentazione elettrica sotto chiave

16

Alimentazione elettrica diretta da batteria

17

Connettore di diagnosi 30 poli

18

Collegamento linea CAN

19

Centralina elettronica

20

Sensore di livello assale

21

Distributore elettropneumatico assale

22

Molla ad aria DX assale

23

Molla ad aria SX assale

24

Interruttore bassa pressione 8 bar

25

Sensore di pressione

A

Dall’APU

*

Optional

D

Solo per veicoli FP

J

Solo per veicoli 6x4
