HIGH BEAM

WIPER SHUT

WASHER PUMP

PROGRAMMABLE

SPEED LIMITER

HORN IN

ILLUMINATION OUTPUT

50241

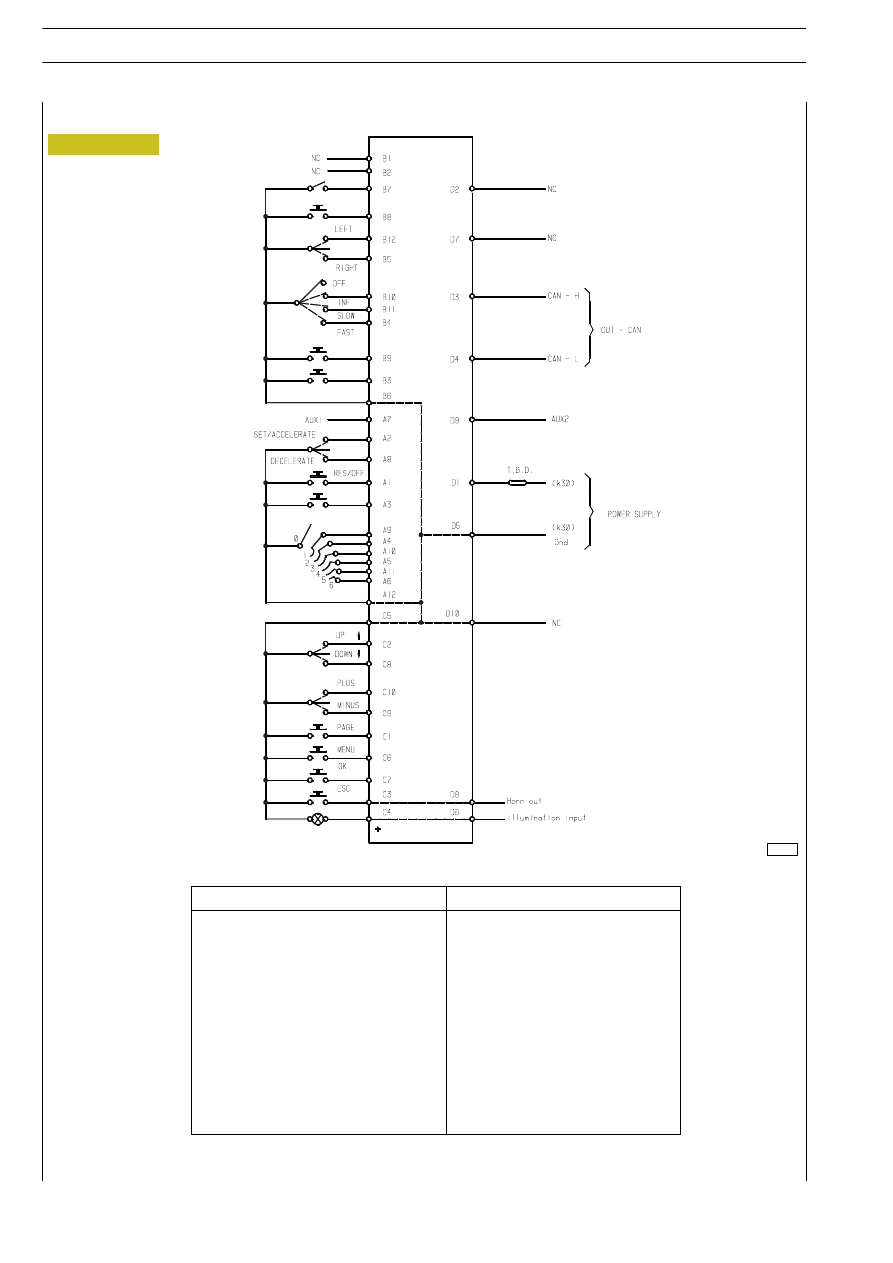

Figura 99

136

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

Funzioni SWI

Ingressi

Uscite

Commutatore a chiave

Messaggi su linea CAN

Tasti Cruise Control

Limitazione velocità programmata

Leva INTARDER

Luci anabbaglianti/abbaglianti

Indicatori di direzione

Tergicristallo

Comandi su volante

Illuminazione comandi

50240

A / B

C / D

Figura 100

IMPIANTO ELETTRICO/ELETTRONICO

137

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

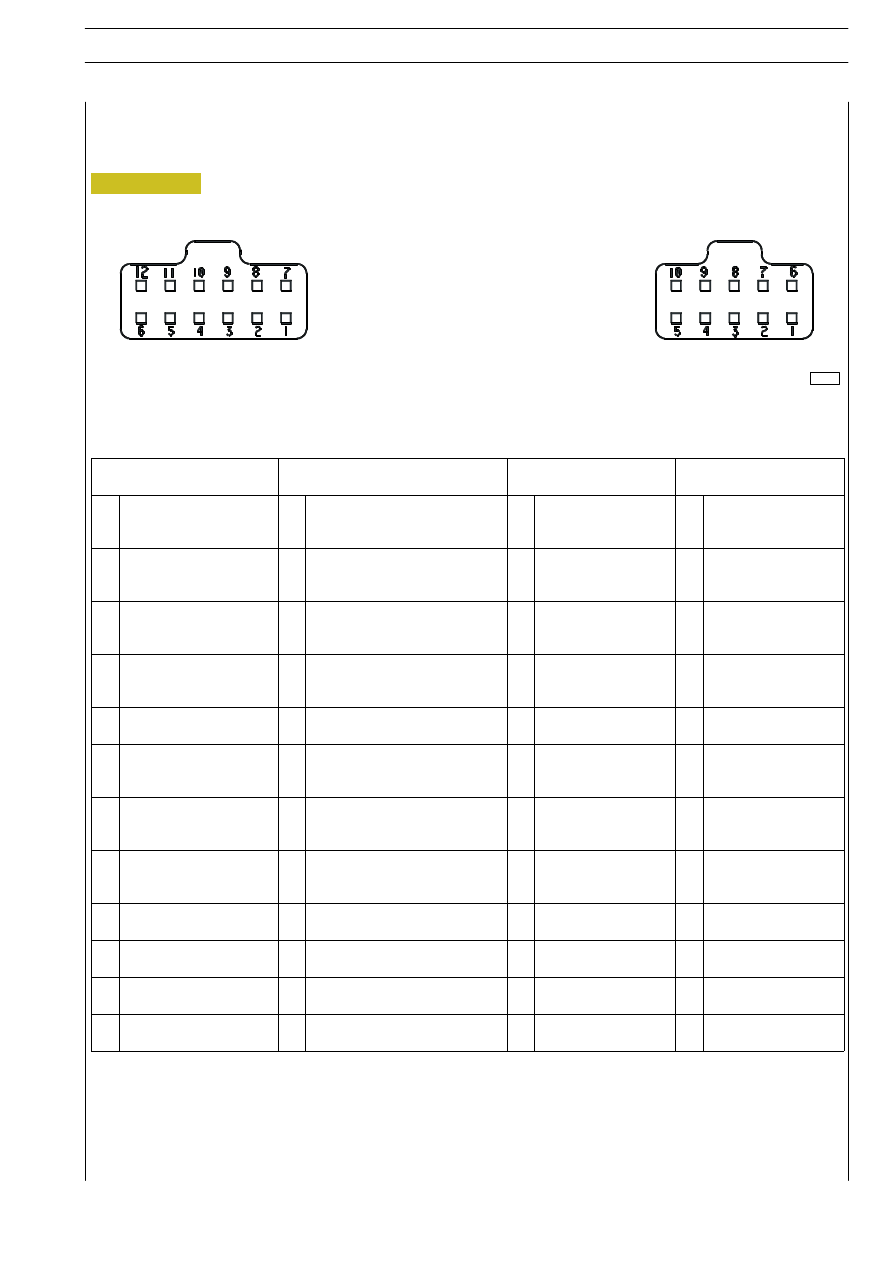

Connettori di collegamento

A — Leva dx

B — Leva sx

C — Volante

D

1

Cruise Control (Resume)

1

—

1

Selezione pagina
display

1

+ 30

2

Cruise Control (Set/Acc.)

2

—

2

Spostamento cursore
display (alto)

2

—

3

Speed Limiter

3

Comando elettropompa lavacri-
stallo

3

Avvisatore acustico

3

CAN H

4

Intarder (pos.2)

4

Tergicristallo (max velocità)

4

Illuminazione leve
(uscita)

4

CAN L

5

Intarder (pos.4)

5

Indicatori di direzione (destro)

5

Massa

5

Massa

6

Intarder (pos.6)

6

Massa

6

Scelta/conferma
menù

6

Illuminazione leve (in-
gresso)

7

AUX 1

7

Inserzione abbaglianti

7

Ritorno videata prin-
cipale (strumenti)

7

—

8

Cruise Control (deceler.)

8

Lampi luce

8

Spostamento cursore
display (basso)

8

Avvisatore acustico
(uscita)

9

Intarder (pos.1)

9

Tergicristallo (una battuta)

9

Comando (—)

9

AUX 2

10 Intarder (pos.3)

10 Tergicristallo (intermittenza)

10 Comando (+)

10 Massa

11 Intarder (pos.5)

11 Tergicristallo (velocità lenta)

12 Massa

12 Indicatori di direzione (sinistro)

49837

49724

49725

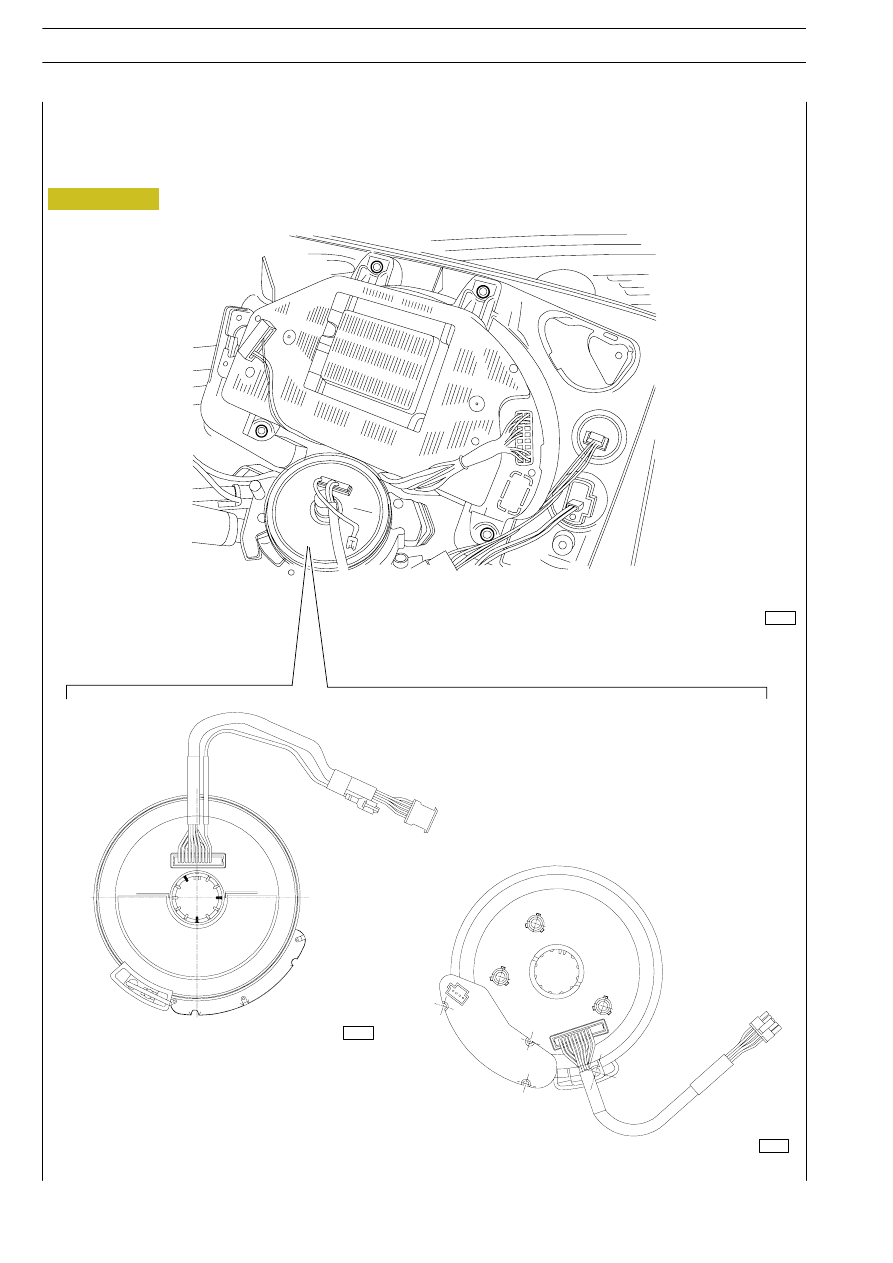

VISTA SUPERIORE (ROTORE)

VISTA INFERIORE (STATORE)

Figura 101

138

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Contatto Spiralato

Posizionato sotto il volante.
La sua funzione è di raccogliere tutti i comandi presenti sul volante ed inviarla alla centralina SWI.

74000

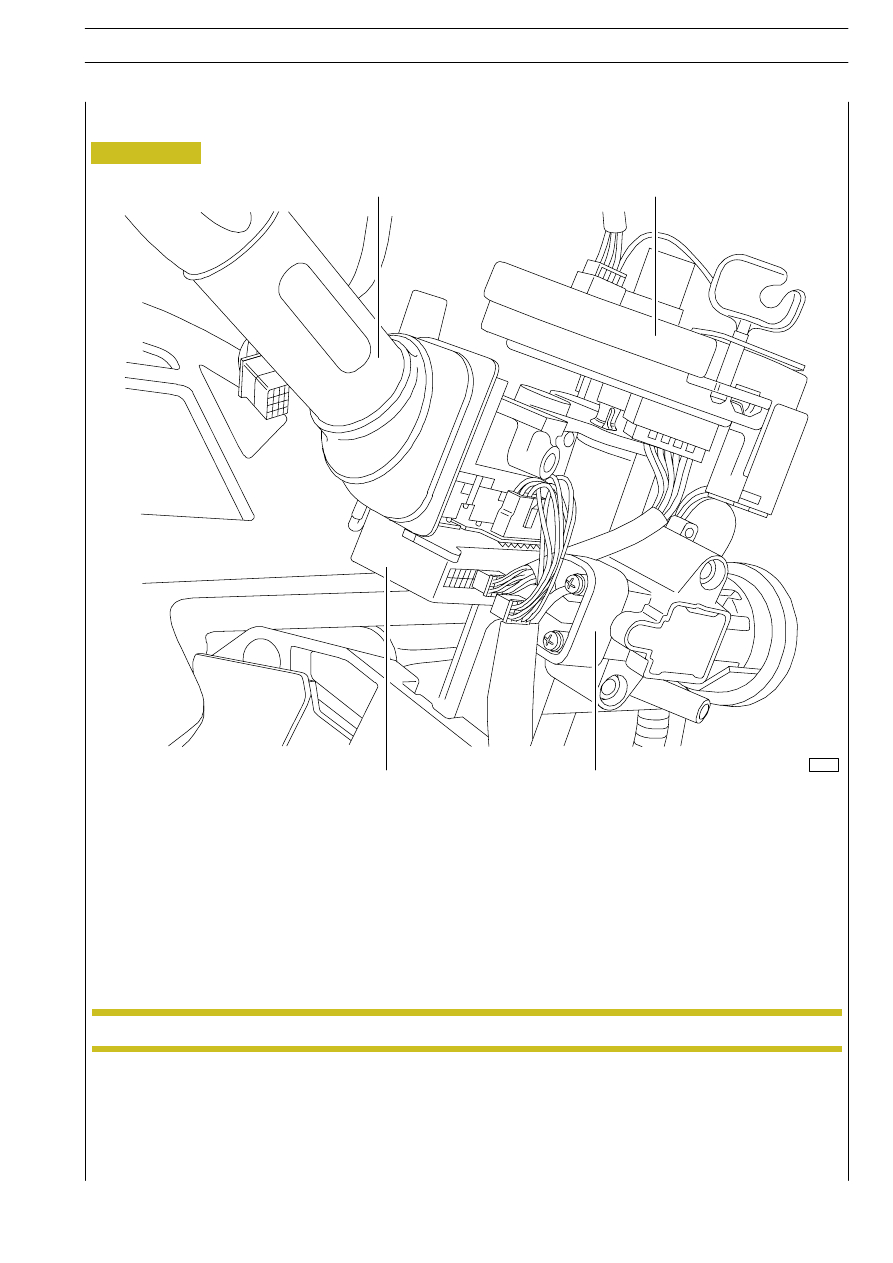

A. Centralina S.W.I. — B. Devioguida — C. Contatto spiralato — D. Blocchetto di avviamento

B

C

D

A

Figura 102

In caso di smontaggio del contatto spiralato attenersi alle procedure descritte nelle pagine seguenti.

NOTA

IMPIANTO ELETTRICO/ELETTRONICO

139

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

PIANTONE STERZO (UBICAZIONE COMPONENTI)
