Figura 92

Revi — Ottobre 2005

128

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

R.F.C.
Connettore “J2”

Rif.

Descrizione

Codice

componente

Codice colore

cavi

1

Positivo dal fusibile per alimentazione luci, parte sinistra

70000

7902

2

Positivo dal fusibile per alimentazione luci, parte sinistra

70000

7902

3

Positivo dal fusibile per alimentazione luci, parte destra

70000

7901

A 4

Positivo dal fusibile per alimentazione, parte sinistra

70000

7902

5

Positivo dal fusibile per alimentazione, parte destra

70000

7901

6

Positivo per luci esterne (allestitori)

ST 52/3

3333

7

Massa telaio

—

0000

8

Positivo dal fusibile per alimentazione, parte destra

70000

7901

1

Linea CAN — H (BCB)

—

Ws/Bi

2

Linea CAN — L (BCB)

—

Gn/Ve

3

Libero

—

Ws/Bi

4

Libero

—

Gn/Ve

5

Positivo per luci di direzione posteriori sinistre

34000

1120

6

Linea — K (Connettore di diagnosi)

72021

2999

7

Negativo dal commutatore a chiave

—

0987

8

Positivo per luci di stop sinistro

34000

1175

9

Libero

—

—

10

Positivo per fari retronebbia

34000

2283

11

Negativo dall‘interruttore secondario Speed Limiter

—

0172

12

Negativo dal sensore segnalazione usura ceppi 3

°Asse

86003

6664

13

Positivo per luce stop destra

34000

1175

14

Positivo per luce di posizione posteriore destra

34000

1125

15

Positivo per luce di ingombro posteriore destra

34000

3307

B 16

Positivo per luce direzione di parcheggio destra

34000

3315

17

Libero

—

—

18

Negativo da pressostato avaria sospensioni pneumatiche

42200

6401

19

Negativo dall‘interruttore segnalazione bloccaggio differenziale longitudi-
nale inserito

53521

6603

20

Negativo dal sensore segnalazione usura ceppi 2

° asse posteriore

86003

6667

21

Libero

—

—

22

Segnale dal sensore per segnalazione usura pattini ruota 3

° asse (sx)

88011

6037

23

Negativo dal deviatore bloccaggio differenziale trasversale

53801

0041

24

Segnale dal sensore usura pattini ruota 3

° asse (dx)

88011

6035

25

Positivo per elettrovalvola sblocco differenziale con ABS

—

—

26

Positivo per luce retromarcia

34000

2226

27

Positivo per luce di ingombro posteriore sinistra

34000

3306

28

Positivo per luce posteriore di parcheggio sinistra

34000

3305

29

Negativo dall‘interruttore segnale avaria circuito idraulico 3

° asse

sterzante

53591

0491

30

Negativo dal deviatore segn. blocc. differenziale trasversale

53801

0040

31

Libero

—

32

Libero

—

J1

J2

J3

50239

49723

8

1

16

9

10

1

20

11

1

6

12

7

Figura 93

IMPIANTO ELETTRICO/ELETTRONICO

129

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

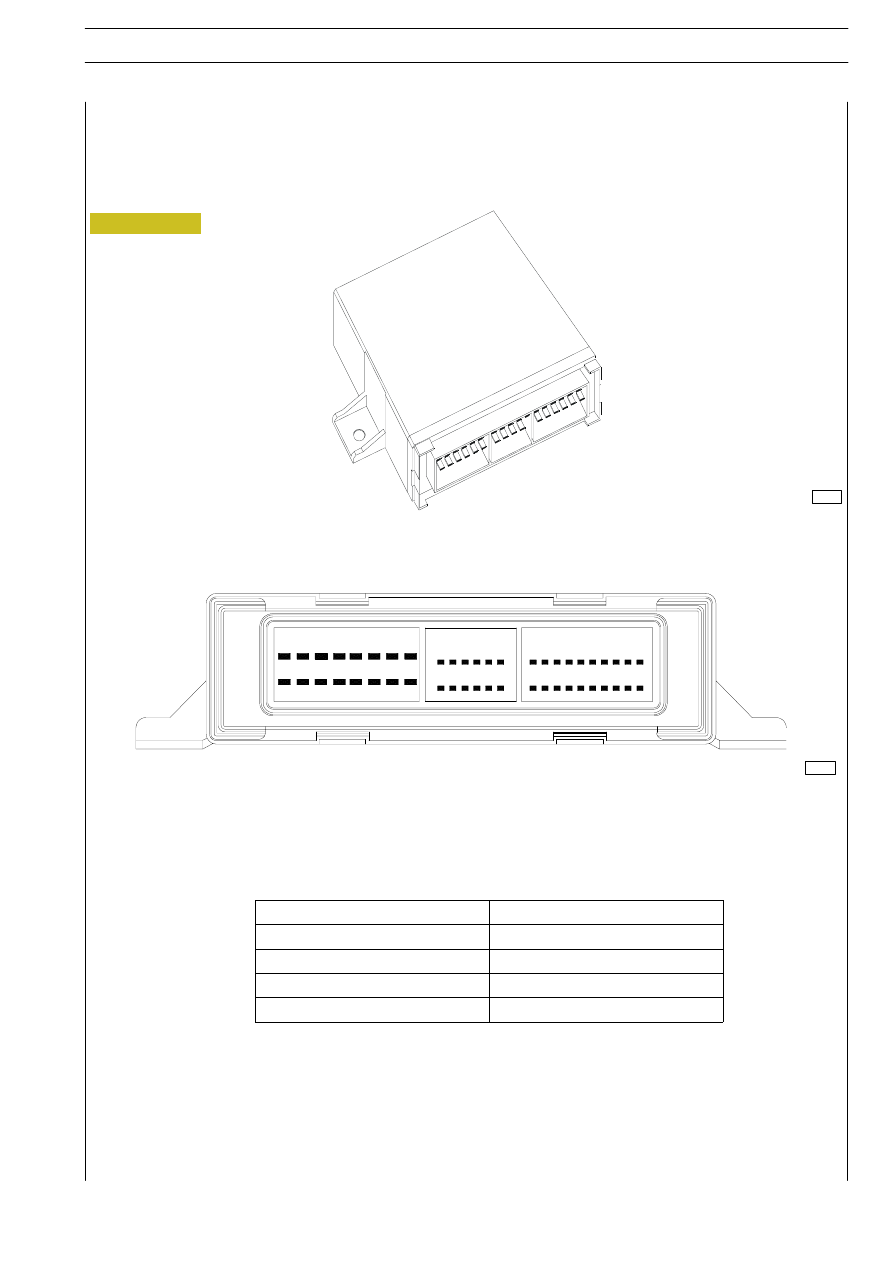

D.D.M. / P.D.M. / Cabine module (OPT)

Le tre centraline sono uguali tra loro.
La D.D.M. è posizionata all’interno della porta lato autista, la P.D.M. all’interno della porta lato passengero.
Il CABIN MODULE si trova nel vano centralina nel sottoplancia destro (insieme alle centraline ABS ed ECAS).

Il CABIN MODULE gestisce le funzioni riguardanti la cabina di guida.

Ingressi

Uscite

Riscaldamento specchi retrovisori

Riscaldamento specchi retrovisori

Regolazione specchi retrovisori

Regolazione specchi retrovisori

Alzavetri

Alzavetri

Chiusura centralizzata

Chiusura centralizzata

Tra D.D.M. e P.D.M. l’unica differenza consiste nel fatto che la P.D.M. ha il pin J2/10 ponticellato con il pin J1/8 verso massa per
riconoscimento modulo passeggero.

Queste centraline hanno la funzione di gestire tutte le funzioni riguardanti le due portiere del veicolo e precisamente:

— riscaldamento specchi retrovisori

— regolazione specchi retrovisori

— alzacristalli

— chiusura centralizzata.

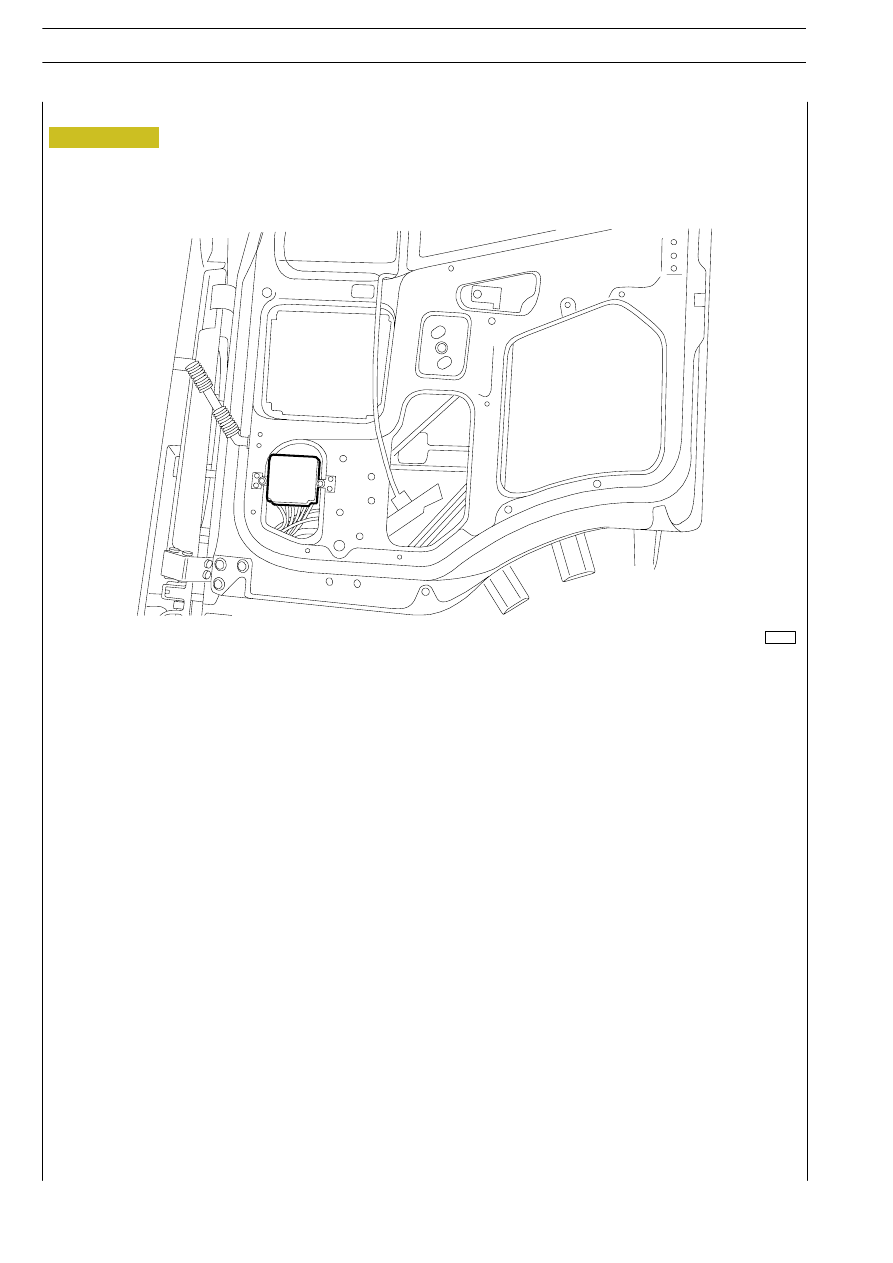

Posizionate all’interno delle porte del veicolo, per lo smontaggio procedere nel seguente modo:

1

rimuovere il pannello di rivestimento porta;

2

Smontare il cestello altoparlante togliendo le tre viti di fissaggio;

3

Smontare dal cestello il D.D.M togliendo le due viti di fissaggio;

4

Staccare i tre connettori di collegamento elettrico.

Le operazioni di smontaggio sono identiche per le due portiere.

49838

Figura 94

130

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

D.D.M. / P.D.M.

Revi — Ottobre 2005

IMPIANTO ELETTRICO/ELETTRONICO

131

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

Passenger Door Module (P.D . M.)

CONNETTORE J1

Pin

Cavo

Funzione

1

—

Libero

2

—

Libero

3

—

Libero

4

9965

Comando per motorino chiusura centralizzata

5

9964

Comando per motorino chiusura centralizzata

6

8863

Comando per motorino alzacristallo

7

8865

Comando per motorino alzacristallo

8

0000

Massa — Ponticello con (J2—10) per riconoscimento modulo

9

—

Libero

10

—

Libero

11

0000

Negativo per pulsante sblocco chiusura centralizzata

12

0000

Negativo per riscaldamento specchio retrovisore principale

13

0000

Negativo per riscaldamento specchio retrovisore grandangolare

14

0000

Negativo per riscaldamento specchio retrovisore per accostamento

15

2990

Linea K per diagnosi

16

7990

Positivo di alimentazione centralina

CONNETTORE J2

Pin

Cavo

Funzione

1

Ws/Bi

Linea CAN H (BCB)

2

8838

Comando specchio retrovisore per accostamento (mov. Verticale)

3

8839

Comando specchio retrovisore per accostamento (mov. Orizzontale)

4

8851

Comando specchio retrovisore grandangolare (mov. Ritorno)

5

8852

Comando specchio retrovisore grandangolare (mov. Verticale)

6

8857

Comando specchio retrovisore principale (mov. Ritorno)

7

Gv/Ve

Linea CAN L (BCB)

8

8853

Comando specchio retrovisore grandangolare (mov. Orizzontale)

9

8836

Comando specchio retrovisore per accostamento (mov. Ritorno)

10

0000

Massa — Ponticello con (J1—8) per riconoscimento ECU lato passeggero

11

8859

Comando specchio retrovisore principale (mov. Orizzontale)

12

8858

Comando specchio retrovisore principale (mov. Verticale)

CONNETTORE J3

Pin

Cavo

Funzione

1

0962

Negativo da pulsante per sollevamento cristallo lato passeggero

2

÷ 9

—

Liberi

10

4442

Positivo per illuminazione pulsante comando cristallo lato passeggero

11

0961

Negativo da pulsante per abbassamento cristallo lato passeggero

12

0960

Negativo per pulsante comando cristallo lato passeggero + illuminazione

13

÷ 20

—

Liberi
