20

STERZO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

Nm

(kgm)

Dado esagonale con collarino (flangia) per supporto guida + leva rinvio

226,5

±22,5

(22,6

±2,3)

Vite testa esagonale flangiata per fissaggio cavalletto sterzo guida

278

±28

(27,8

±2,8)

Vite testa esagonale per scatola guida

527 5

±52 5

(52 7

±5 3)

Vite testa esagonale calibrata per scatola guida

527,5

±52,5

(52,7

±5,3)

Dado a corona per tiranteria sterzo e cilindro idraulico (*)

300

(30)

Dado autobloccante per giunto cardanico

55

±5

(5,5

±0,5)

Vite calibrata per snodo a croce

55

±5

(5,5

±0,5)

Collare di fissaggio per tirante longitudinale e trasversale

80

±10

(8

±1)

Dado esagonale per leva sulla scatola guida

575

±55

(57,5

±5,5)

Dado per vite fissaggio supporto guida

146,5

±14,5

(14,6

±1,5)

Y Dado esagonale flangiato autofrenante per cavalletto sterzo guida

226,5

±22,5

(22,6

±2,3)

Y Vite a testa esagonale per fissaggio cavalletto sterzo guida

248

±25

(24,8

±2,5)

j Dado esagonale con collarino per leva di rinvio

226,5

±22,5

(22,6

±2,3)

j Vite a testa esagonale flangiata per leva di rinvio

278

±28

(27,8

±2,8)

j Dado corona per cilindro idraulico (*)

400

(40)

j Dado corona per tiranteria sterzo (*)

250

25

j Collare di fissaggio per tirante longitudinale e trasversale

170

±10

(17

±1)

j Collare di fissaggio per barra trasversale

80

±10

(8

±1)

(*) Qualora, alla coppia prescritta, l’intaglio non coincida con il foro, proseguire il serraggio sino a rendere possibile l’inserimento

della copiglia.

Y

j

Veicoli 4x2 — Veicoli 6x2 con assale aggiunto posteriore sollevabile
Veicoli 6x2 con terzo asse sterzante — Veicoli 6x2C

STERZO

21

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

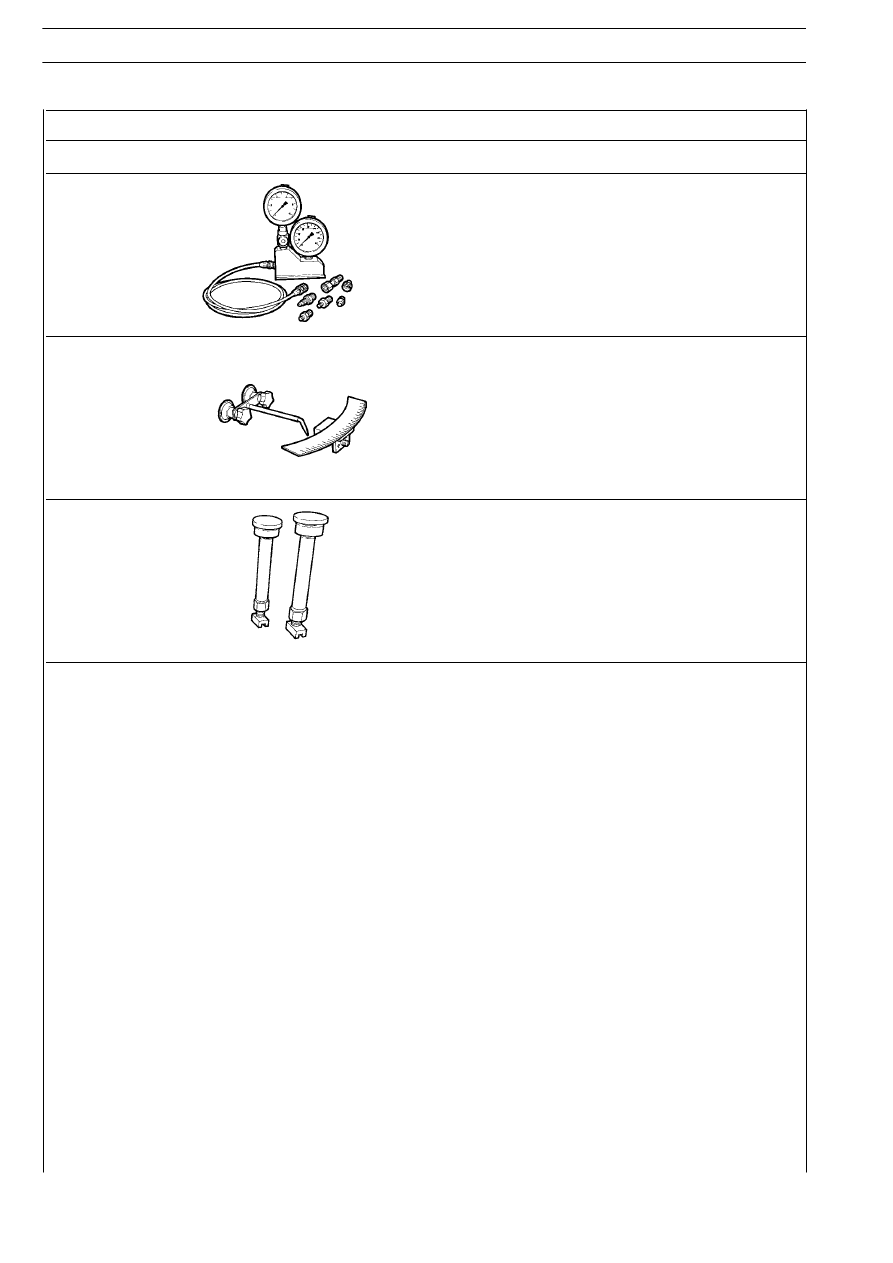

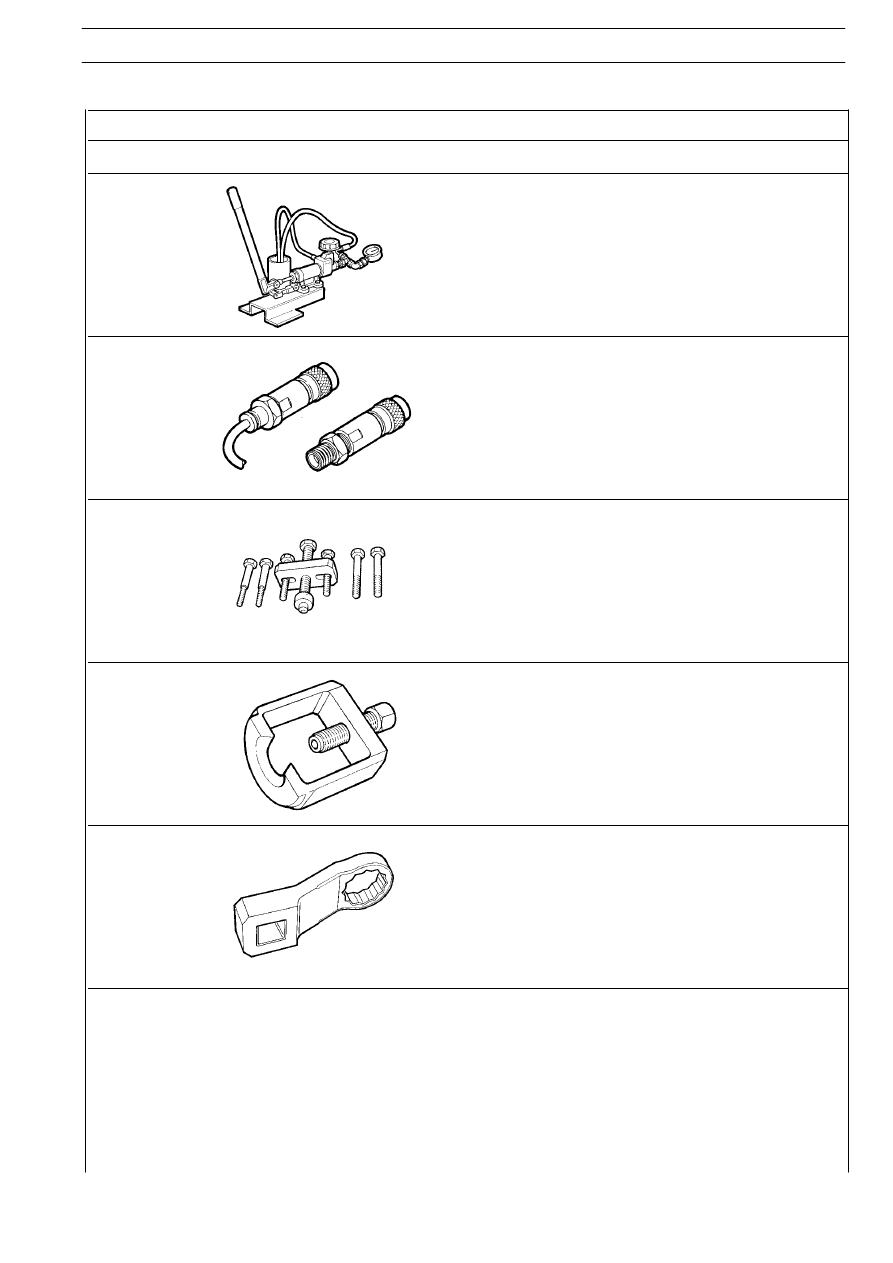

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99305446

Pompa manuale per riempimento e spurgo impianto idraulico

99305450

Serie innesti (2) per pompa idraulica 99305446

99347042

Estrattore volante guida

99347068

Estrattore per perni teste tiranti sterzo

99355032

Chiave per viti fissaggio idroguida

22

STERZO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99374393

Attrezzo con manometri per controllo pressione idraulica idroguida

99374398

Settore graduato e indice per controllo giuoco volante
(usare con 99374393)

99374399

Coppia con espansori per bloccaggio ruote (usare con
99374393—99374398)

73170

60931

33688

60930

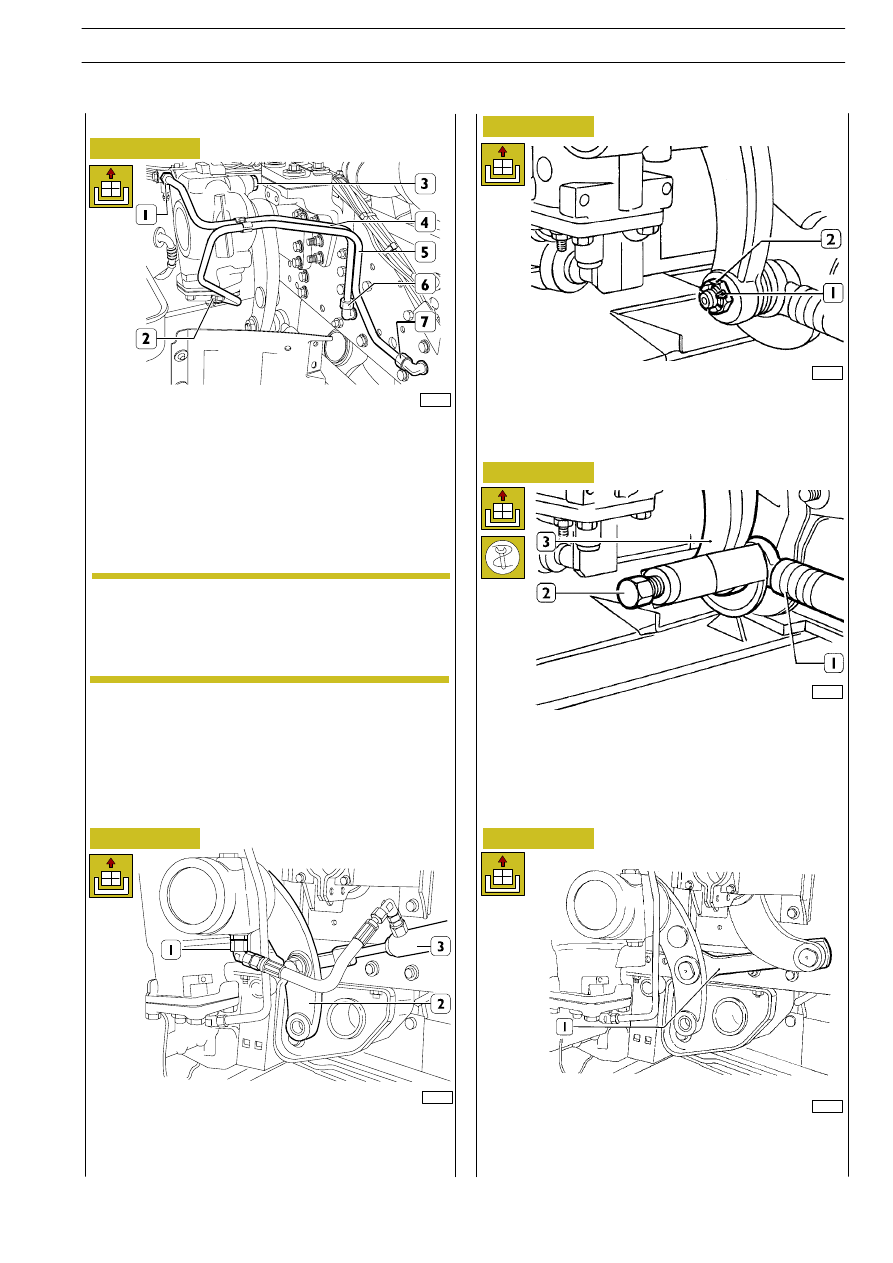

Figura 12

Figura 13

Figura 14

Figura 15

Figura 16

Disporre il veicolo con le ruote in posizione di marcia rettili-
nea. Ribaltare la cabina.
Posizionare un recipiente sotto l’idroguida e togliere il coper-
chio dal serbatoio olio.
Svitare i raccordi (1—2—6—7) e staccare le tubazioni (4 e 5)
e scaricare l’olio. Rimuovere la vite (3) fissaggio idroguida al
supporto.

Solo per i veicoli con assale aggiunto posteriore sterzante.

Scollegare la tubazione olio (1).
Scollegare il cilindro operatore (3) dalla leva (2), togliendo la
copiglia e il relativo dado di collegamento.

Mediante estrattore 99347068 (2) staccare il tirante (1) dalla
leva (3).
Solo per i veicoli con assale aggiunto centrale

Togliere le copiglie; svitare i dadi di ritegno e rimuovere la leva
(1) di rinvio.

Togliere la copiglia (1) e svitare il dado (2).

Per i veicoli con assale posteriore aggiunto ster-
zante prima di staccare le tubazioni, occorre scari-
care la pressione, dall’impianto come descritto nel
capitolo relativo.

33687

Stacco

NOTA

STERZO

23

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

541430

STACCO—RIATTACCO IDROGUIDA
