Iveco Stralis AT/AD. Manuale - parte 239

4

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

La sospensione del veicolo puó essere, in funzione delle
versioni, di tipo:

- pneumatico

- misto (anteriore meccanica e posteriore pneumatica)

- meccanico.

Sospensione anteriore meccanica

La sospensione anteriore è costituita da:

D

ammortizzatori idraulici a doppio effetto;

D

barra stabilizzatrice;

D

molle a balestra paraboliche

Sospensione anteriore pneumatica

La sospensione anteriore è costituita da:

D

ammortizzatori idraulici a doppio effetto;

D

barra stabilizzatrice;

D

molle a balestra paraboliche e molle ad aria (solo per
i veicoli Full Pneumatic e per l’assale aggiunto centrale
dei veicoli 6x2C);

D

molle ad aria con barre longitudinali
(solo per i veicoli 6x2P casse mobili CM).

Sospensione posteriore pneumatica

La sospensione posteriore è costituita da:

D

barre stabilizzatrici;

D

ammortizzatori idraulici a doppio effetto;

D

molle ad aria.

Sospensione posteriore meccanica

La sospensione posteriore è costituita da:

D

ammortizzatori idraulici a doppio effetto;

D

barra stabilizzatrice;

D

molle a balestra paraboliche (di tipo cantilever solo
per i veicoli 6x2).

DESCRIZIONE

SOSPENSIONI

5

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

5004

SOSPENSIONI

Print 603.93.333

6

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

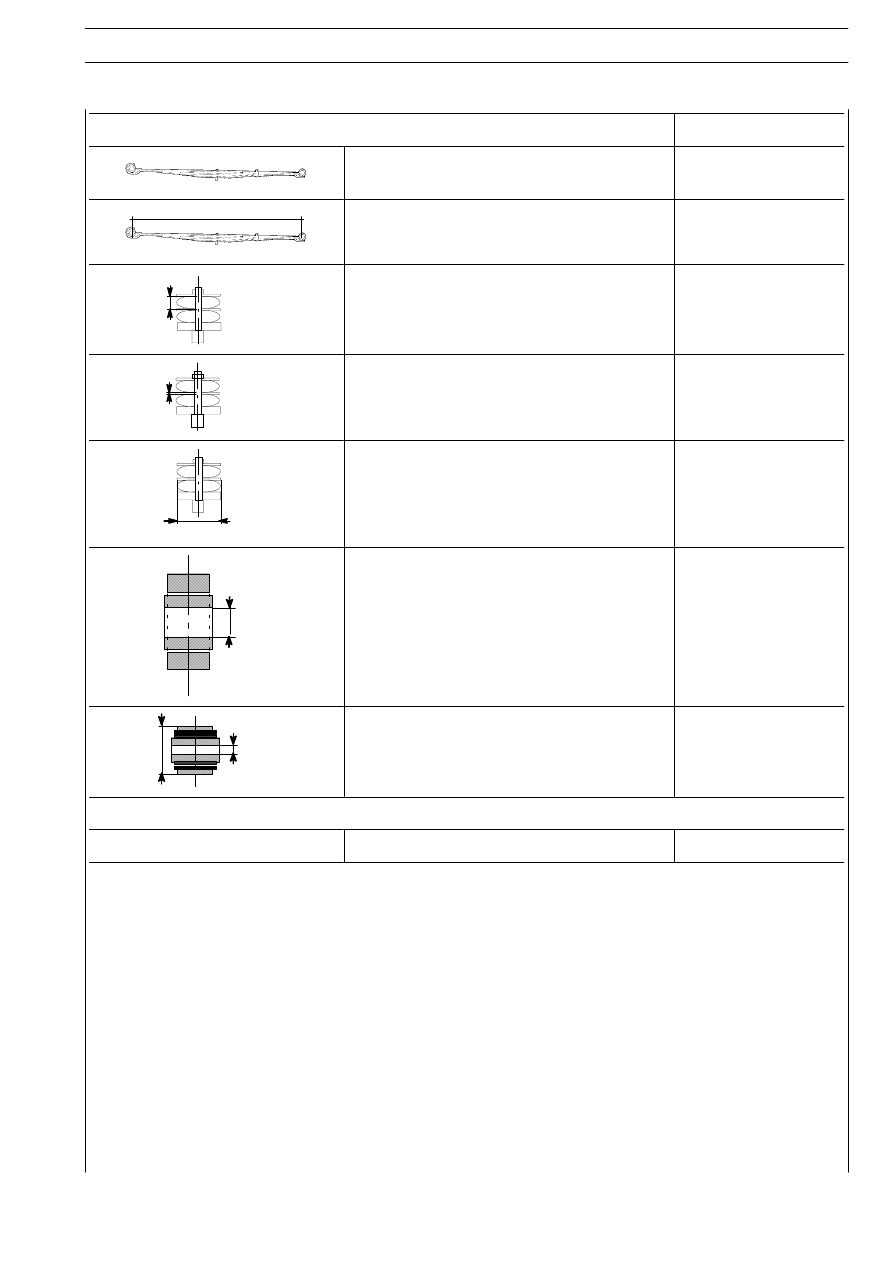

CARATTERISTICHE E DATI
SOSPENSIONE ANTERIORE MODELLI 4X2 — 6X2P — 6X4 — 6X2C

mm

Paraboliche 8 ton

Nº 2

L

Lunghezza molla

(misurata al centro degli occhielli)

1900

+ 0

— 6

S

Spessore delle foglie (misurato al centro)

- foglia madre

- 2

a

— 3

a

foglia

25
26

S

Spessore tra le foglie

3

L

Larghezza delle foglie

90

D

Diametro interno occhio foglia maestra

(Sede boccola)

60,1

÷ 60,2

D

d

D = diametro esterno boccola

d = diametro interno boccola

62,0

÷ 62,8

20,2

÷ 20,5

DATI DI CONTROLLO MOLLA A BALESTRA NUOVA

Flessibilità mm/KN

4,41

SOSPENSIONI

7

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

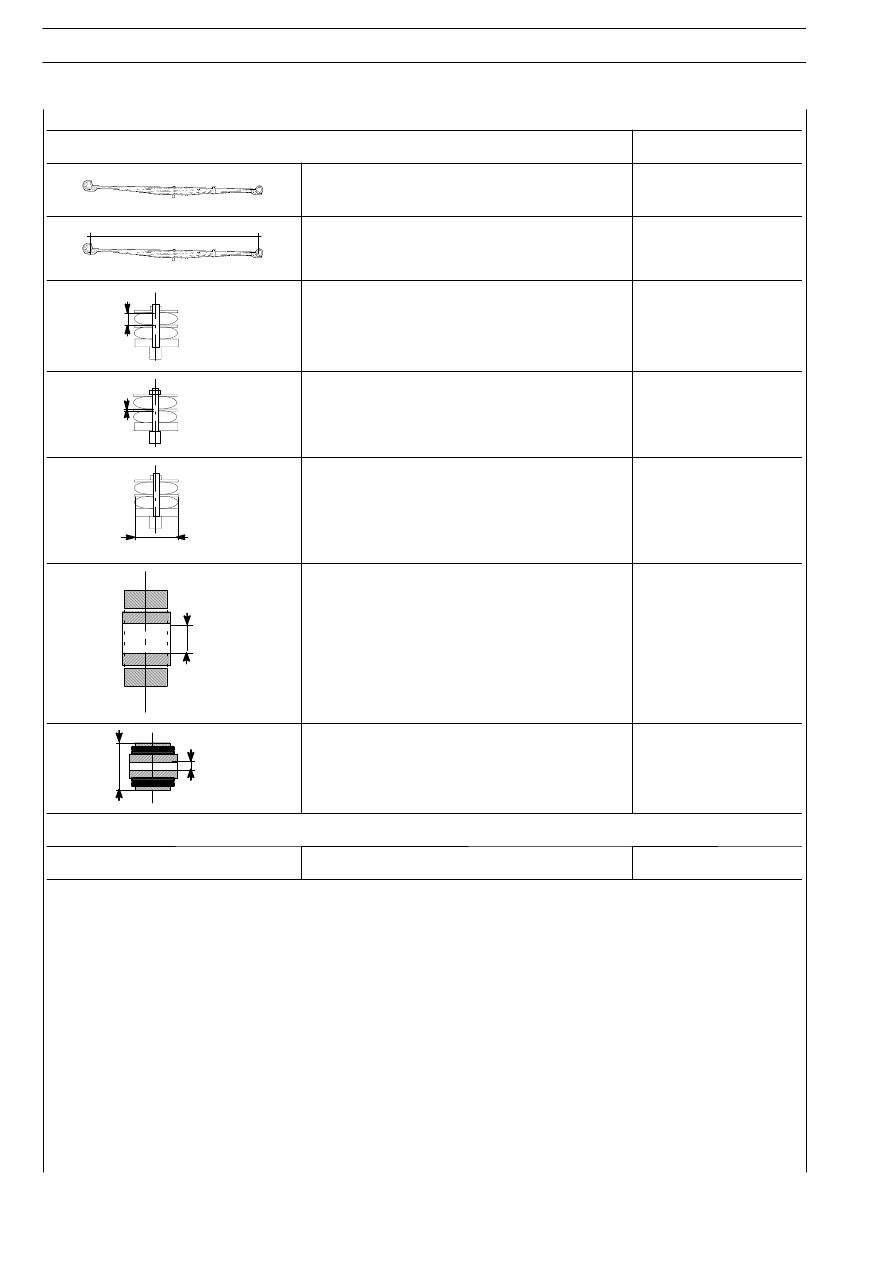

SOSPENSIONE ANTERIORE MODELLI 4X2 — 6X4

mm

Paraboliche 7,5 ton:

Nº 2

L

Lunghezza molla

(misurata al centro degli occhielli)

1900

+ 0

— 6

S

Spessore delle foglie (misurato al centro)

(1

a

e 2

a

foglia)

25

S

Spessore tra le foglie

3

L

Larghezza delle foglie

90

D

Diametro interno occhio foglia maestra

(Sede boccola)

60,1

÷ 60,2

D

d

D = diametro esterno boccola

d = diametro interno boccola

62,0

÷ 62,8

20,2

÷ 20,5

DATI DI CONTROLLO MOLLA A BALESTRA NUOVA

Flessibilità mm/KN

5,2
