Iveco Stralis AT/AD. Manuale - parte 237

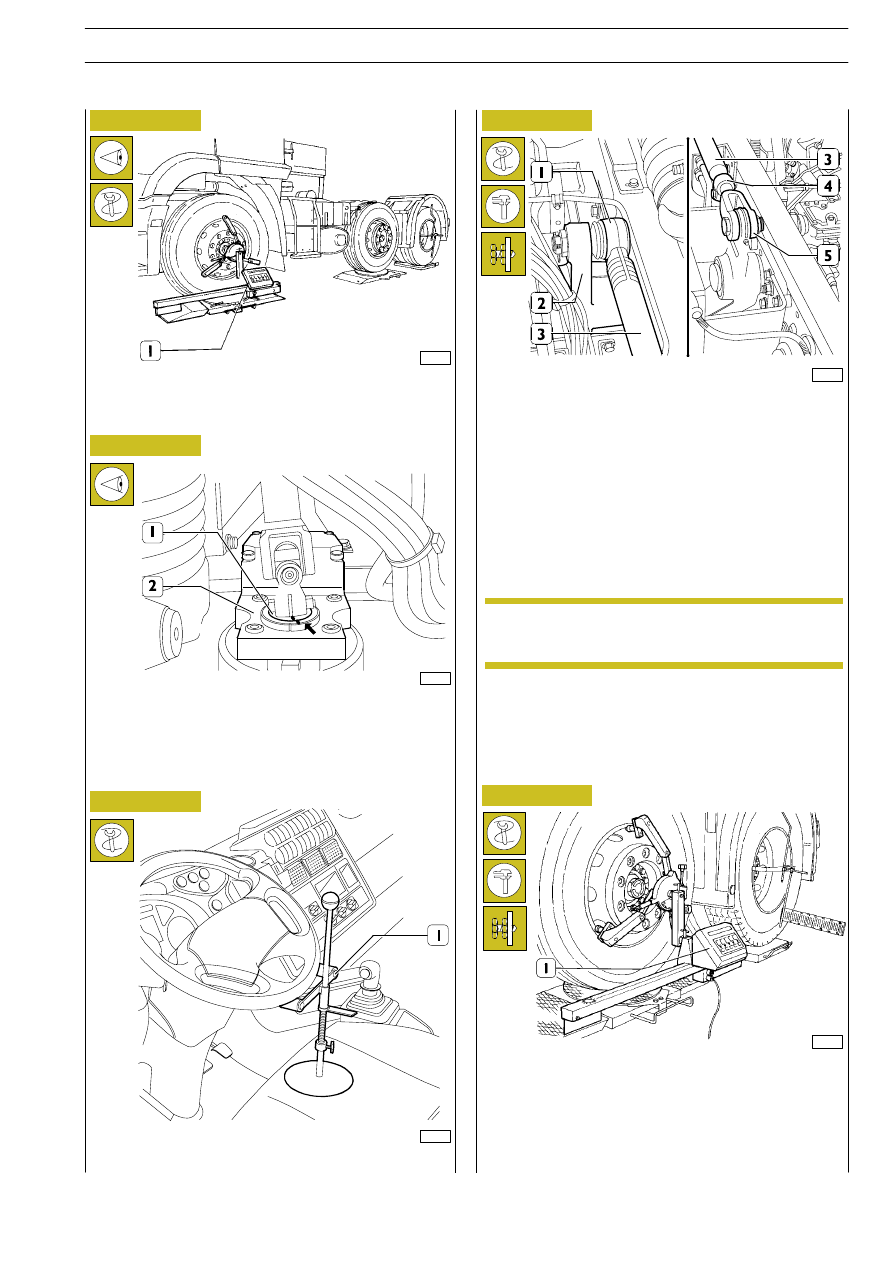

Figura 22

71743

Applicare alle ruote anteriori il regolo (4) verificando che il cur-
sore (2) sia esattamente in mezzo alle due scanalature anulari
dell’albero (3).
Applicare alle ruote posteriori i rilevatori secondo le procedu-
re già descritte per le ruote dell’assale anteriore.

Proiettare il segnale luminoso sul regolo (1) e annotare il valo-
re indicato.
Ripetere il rilevamento sull’altra ruota e verificare che il valore
indicato sia uguale al valore annotato in caso contrario, proce-
dere ad un accurato controllo del montaggio del ponte poste-
riore sul veicolo; non riscontrando anomalie, verificare che il
telaio non sia deformato, seguendo le procedure descritte nel-
la sezione ”carrozzeria — telaio”.

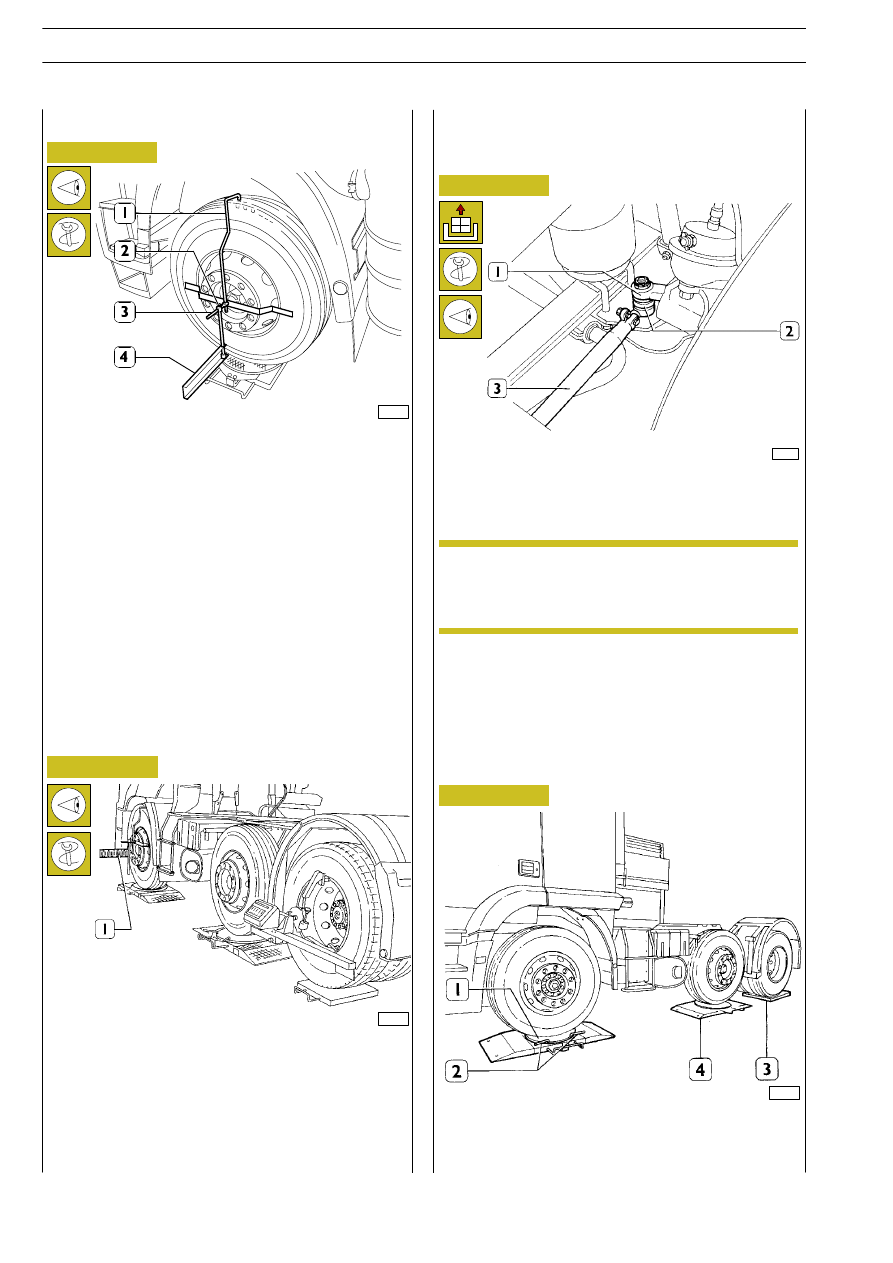

38671

Figura 23

ASSETTO RUOTE VEICOLI CON ASSALE
AGGIUNTO CENTRALE (6X2 C)

Figura 24

Figura 25

Dalla leva sterzo (1) dell’assale centrale staccare mediante
estrattore 99347068 la testa a snodo (2) del tirante longitudi-
nale posteriore (3).

38657

38658

Sollevare il veicolo, posizionare sotto le ruote degli assali ster-
zanti i piatti oscillanti (1 e 4) dell’apparecchio 99305123 bloc-
candoli con gli appositi fermi (2) e posizionare sotto le ruote
posteriori le pedane (3).

Riattaccare provvisoriamente alla leva (1) la testa a snodo (2)
e avvitare il dado di fissaggio senza bloccarlo a fondo.

Controllare la distanza tra gli interassi delle teste a sno-
do del tirante (3) essa deve risultare di 832

±10 mm.

In caso contrario allentare la vite fissaggio collare e
ruotare opportunamente il tirante (3).

Controllo allineamento ponte posteriore

.

NOTA

124

ASSETTO RUOTE

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

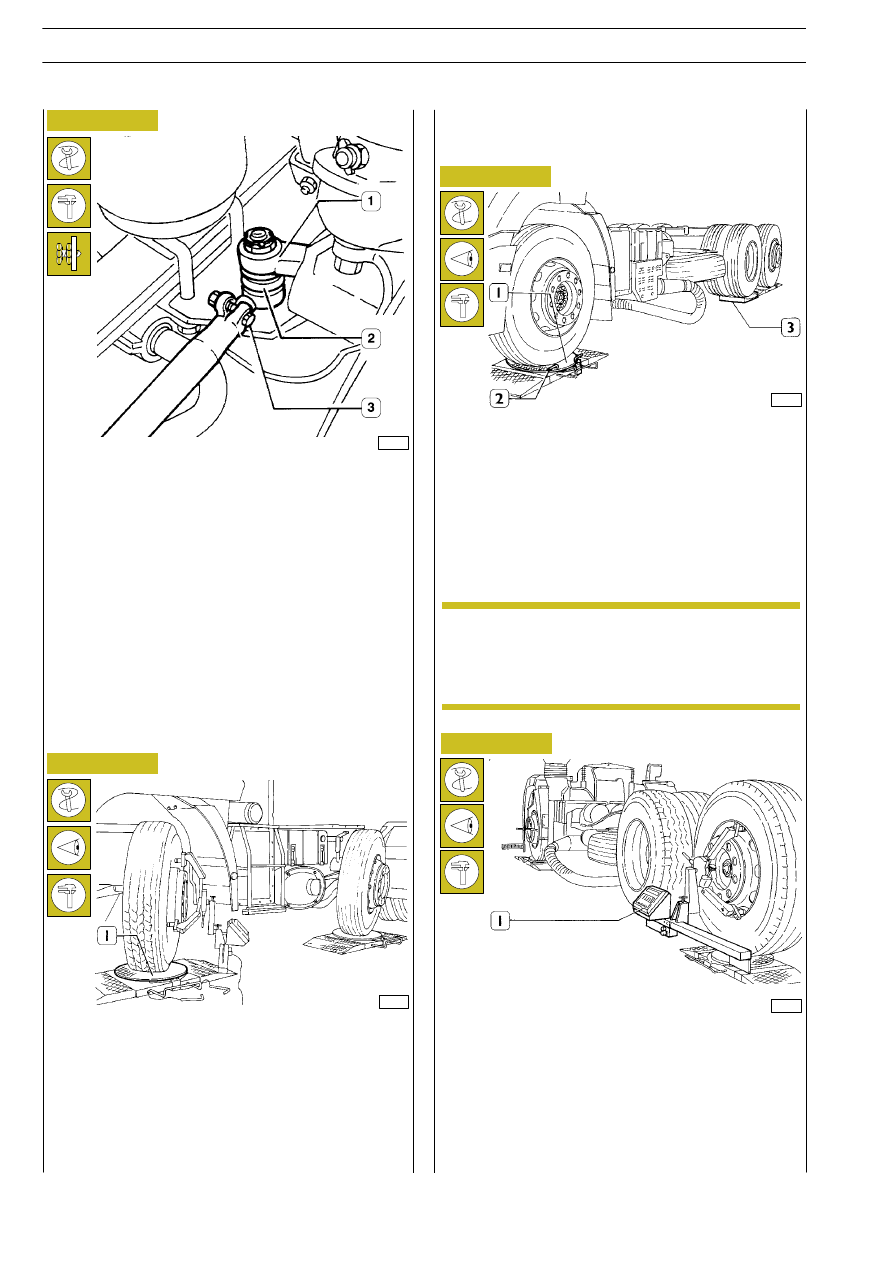

Figura 26

Figura 27

Figura 28

Figura 29

Figura 30

38659

Eseguire il controllo dell’assetto ruote dell’assale anteriore me-
diante l’apparecchiatura 99305123 (1), secondo le procedure
descritte e illustrate per i veicoli 4x2.

71745

Terminato il controllo e eseguita l’eventuale registrazione della
convergenza, disporre le ruote in condizione di marcia rettili-
nea e controllare che la scatola sterzo sia nella posizione di
“centro guida”, cioè che la tacca

⇐ dell’albero (1) coincida con

la tacca

⇒ della scatola sterzo (2).

84603

Bloccare il volante mediante l’attrezzo (1).

Controllare che la distanza fra gli interassi della testa a snodo
(1) e della forcella (5) del tirante longitudinale intermedio (3)
sia di 2159

±2 mm.

In caso contrario mediante estrattore staccare la testa a snodo
(1) dalla leva (2) allentare il collare (4) e ruotare opportuna-
mente il tirante (3) fino a determinare la distanza prescritta,
quindi, riattaccare la testa a snodo (1) alla leva (2).

71746

Ogni giro del tirante (3) corrisponde a una variazio-
ne di lunghezza dello stesso di 0,75 mm.

Scollegare le testa a snodo (1, Figura 29) dalla leva sterzo (2,
Figura 29) dall’assale centrale.
Applicare alle ruote dell’assale centrale e il gruppo ottico (1)
dell’apparecchio 99305123, ripetere i controlli e l’eventuale
registrazione della convergenza come eseguito per l’assale an-
teriore.

38663

NOTA

ASSETTO RUOTE

125

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

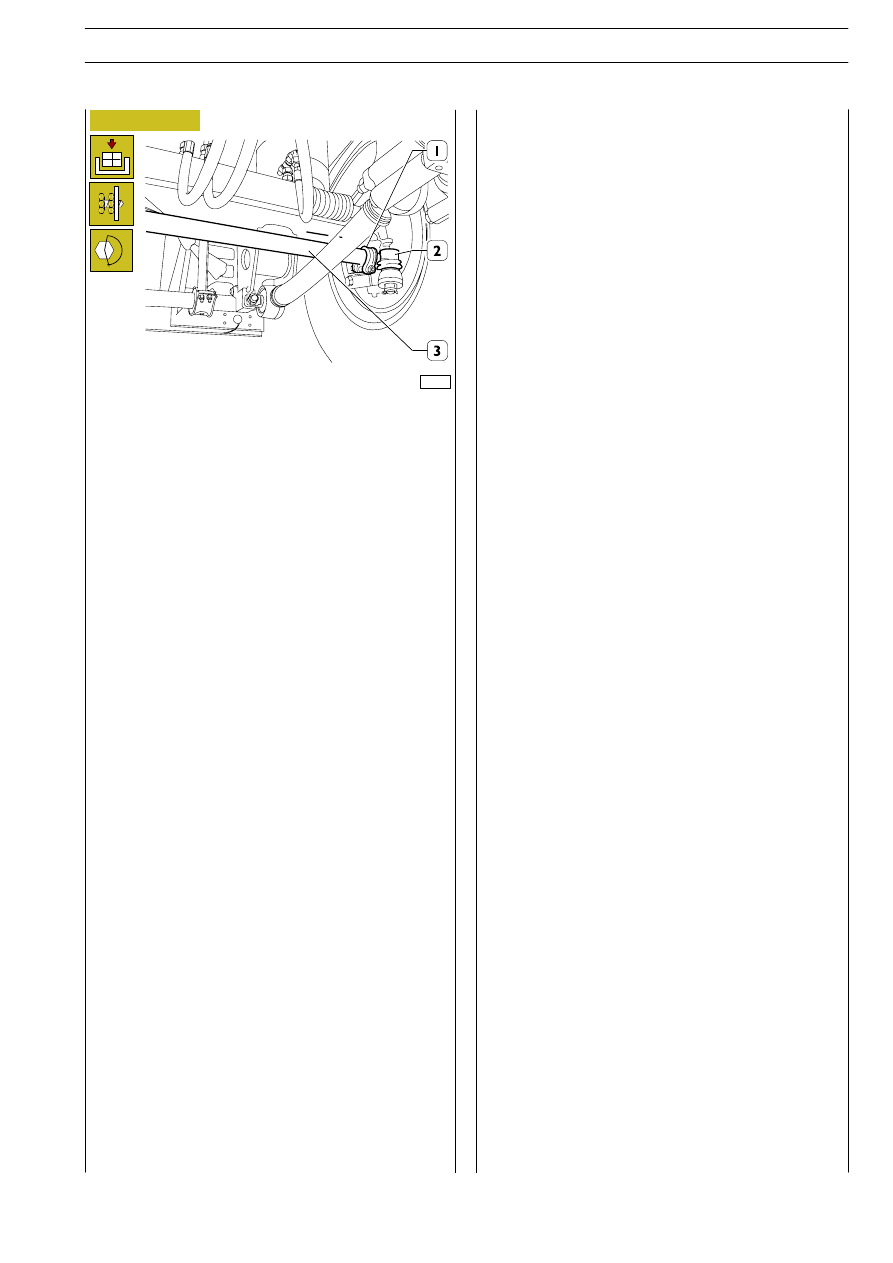

Figura 31

Figura 32

Figura 33

Con le ruote in condizioni di marcia rettilinea e la scatola ster-
zo in posizione di “centroguida” verificare che il perno della
testa a snodo (2) si introduca perfettamente nel foro conico
della leva (1) in caso contrario, allentare il collare (3) di fissag-
gio testa a snodo al tirante e ruotare opportunamente la testa
a snodo fino a realizzare la condizione sopra descritta.
In questo modo le ruote dell’assale centrale risulteranno alli-
neate a quelle dell’assale anteriore. (Tolleranza ammessa
sull’allineamento 0

 0,5 mm).

Riattaccare definitivamente la testa a snodo alla rispettiva leva
serrando i dadi di fissaggio alla coppia prescritta.

38664

Figura 34

Dopo aver azzerato i settori graduati sugli indici dei piatti oscil-
lanti (1) sterzare le ruote in modo che la ruota anteriore sini-
stra si posizioni sul valore dell’angolo interno di sterzata e con-
trollare che le altre ruote siano sterzate dell’angolo prescritto.
Ripetere il controllo degli angoli di sterzata posizionando la ruo-
ta anteriore sinistra sul valore dell’angolo esterno di sterzata.

38665

Controllo angoli di sterzata

Assetto ruote veicoli con assale aggiunto po-
steriore sterzante e sollevamento pneumatico

38666

Sollevare il veicolo, posizionare sotto le ruote degli assali ster-
zanti: i piatti oscillanti (1) dell’apparecchio 99305354 bloccan-
doli con gli appositi fermi (2) e posizionare, sotto le ruote del
ponte posteriore, le pedane (3).

Eseguire il controllo dell’assetto ruote dell’assale anteriore
mediante l’apparecchiatura 99305354, secondo le procedure
descritte e illustrate per i veicoli 4x2.
Terminato il controllo ed eseguita l’eventuale registrazione
della convergenza, disporre le ruote in posizione di marcia ret-
tilinea.

Con la scatola sterzo nella posizione di ”centro guida”, appli-
care alle ruote dell’assale aggiunto posteriore il gruppo ottico
dell’apparecchio 99305354.
Sollevare l’assale aggiunto ed effettuare la compensazione del
cerchio ruote, abbassare l’assale aggiunto.
Controllare la convergenza ruote del terzo asse come
descritto per l’asse anteriore dei veicoli 4x2.
Riscontrando un valore diverso da quello indicato nella tabella
caratteristiche e dati; regolare la convergenza come segue.

38667

Con la scatola sterzo nella posizione di centro guida
è possibile controllare ed eventualmente ripristinare
le misure dei cilindri operatore e di centraggio se-
guendo la procedura descritta nel presente capitolo
alle pagine da 100 a 102

.

NOTA

126

ASSETTO RUOTE

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Figura 35

50946

Allentare i collari (1) di fissaggio delle teste a snodo (2) alle
estremità del tirante trasversale (3) e ruotare quest’ultimo fino
a realizzare la convergenza ruote prescritta.
Proseguire nel controllo degli angoli di inclinazione ruote, incli-
cazione del montante, incidenza e angolo di sterzata come de-
scritto per i veicoli 4x2.
