Iveco Stralis AT/AD. Manuale - parte 234

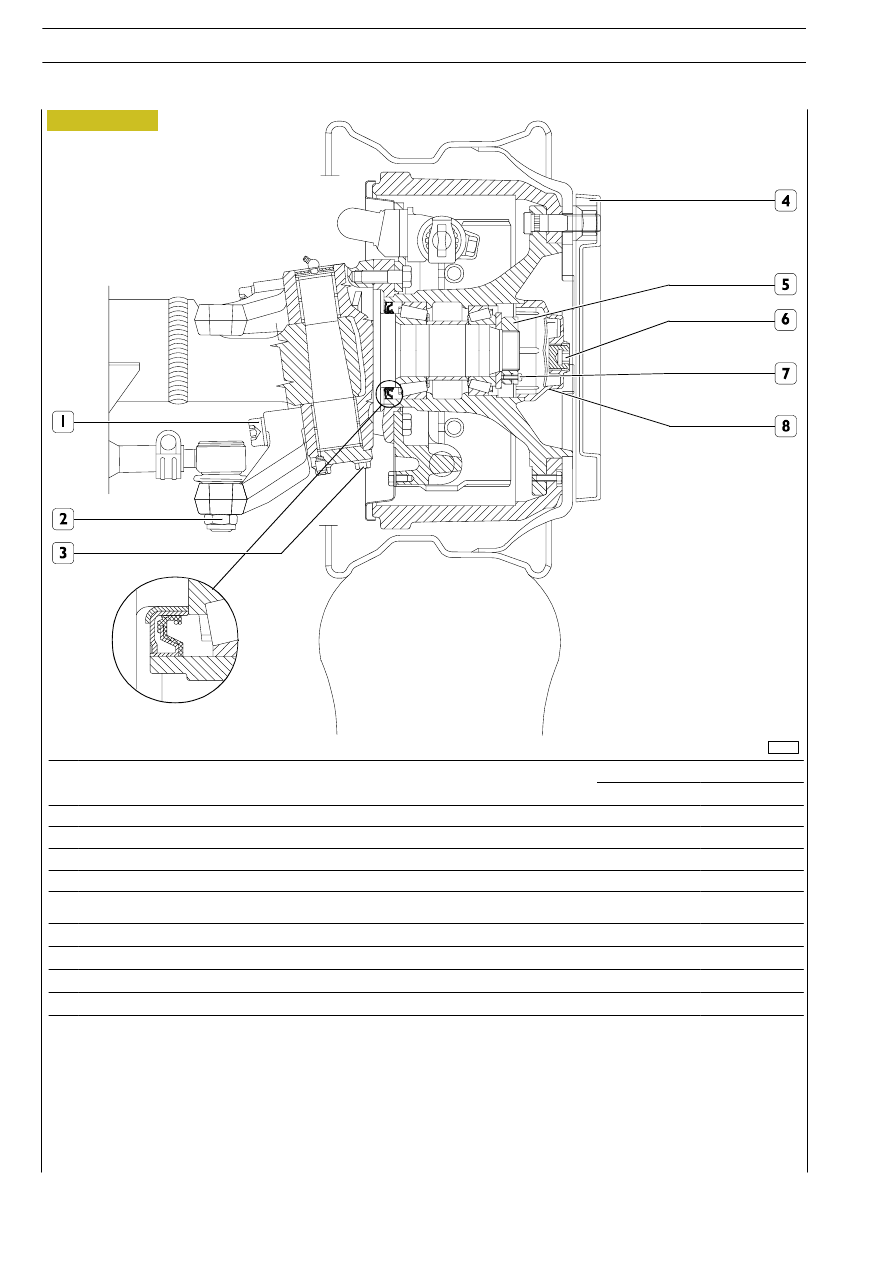

84601
Figura 2
S
TRALIS
AT/AD
112

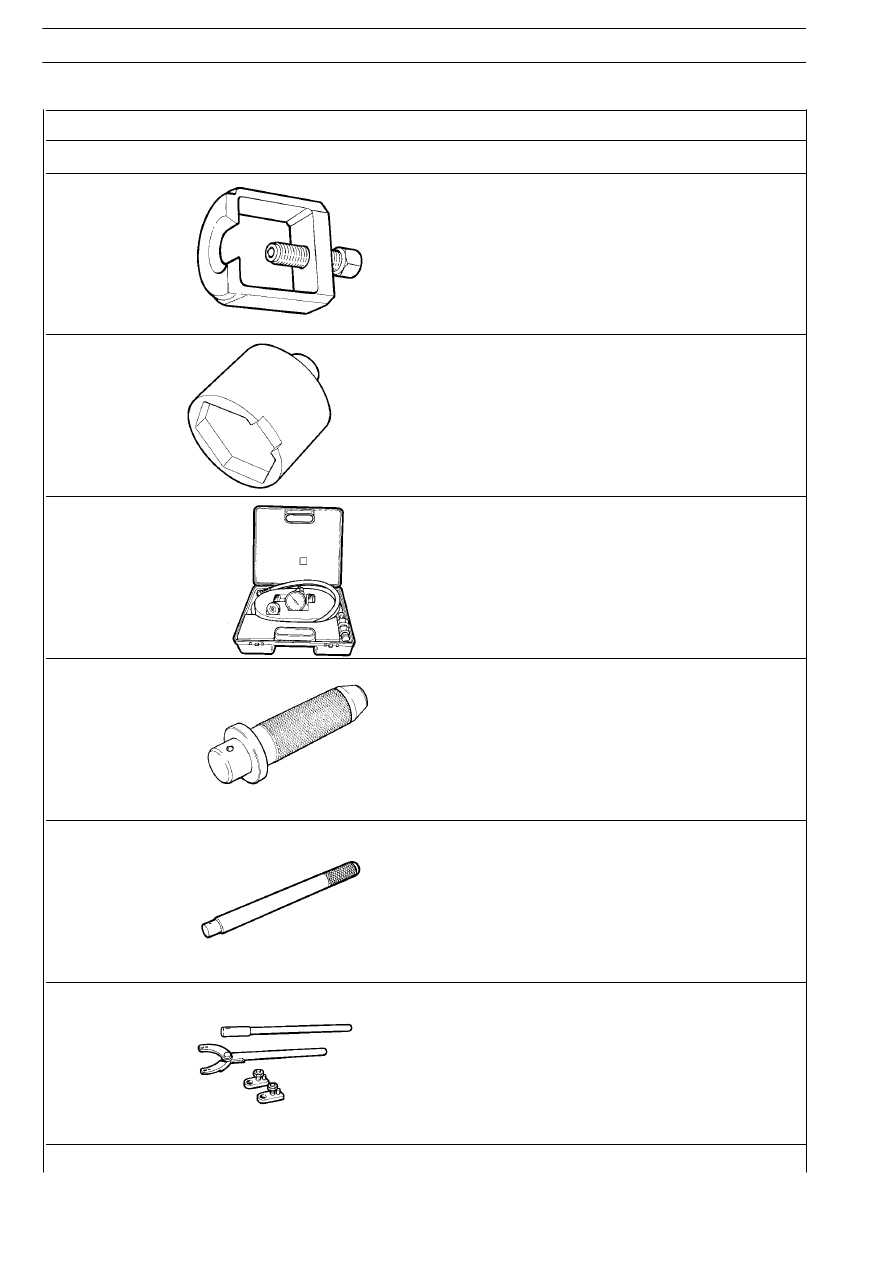

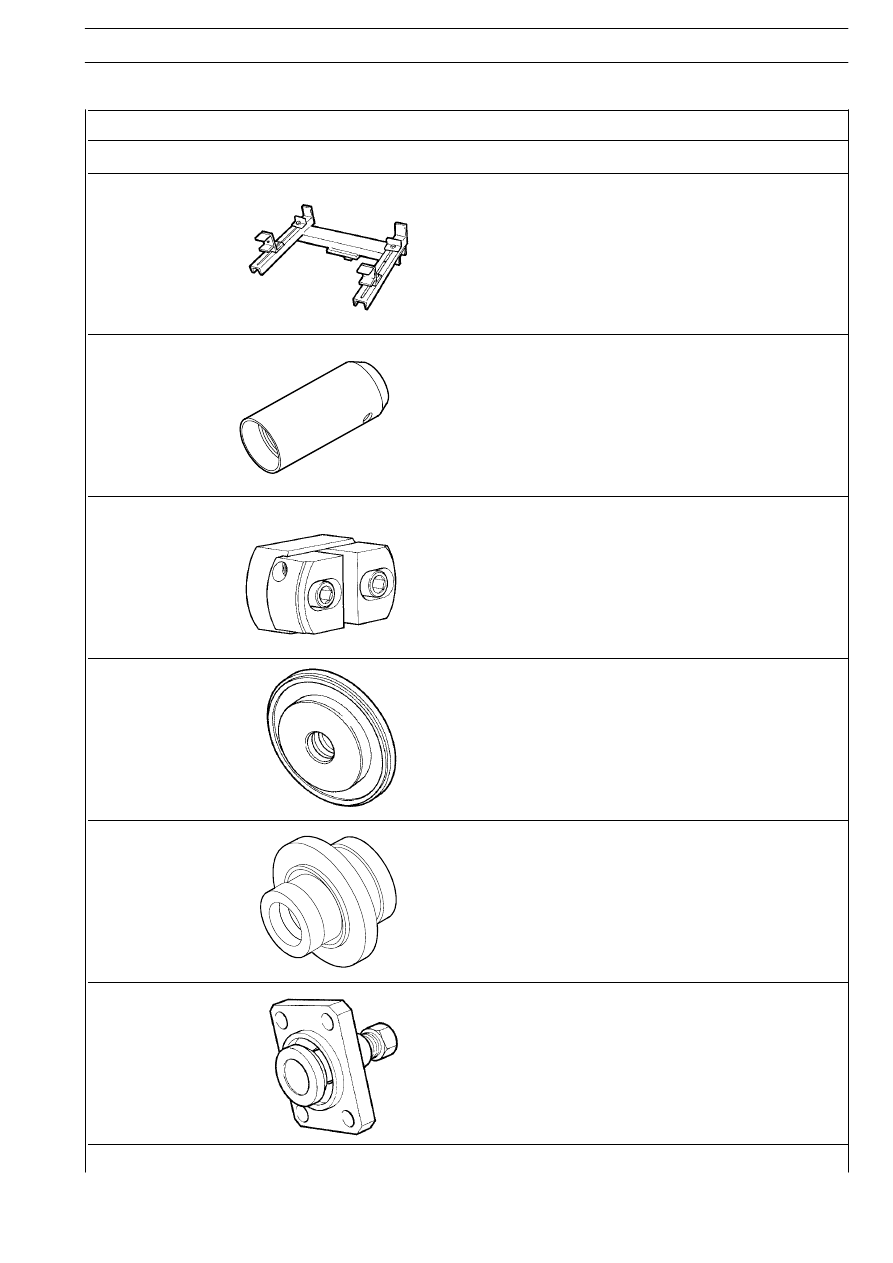

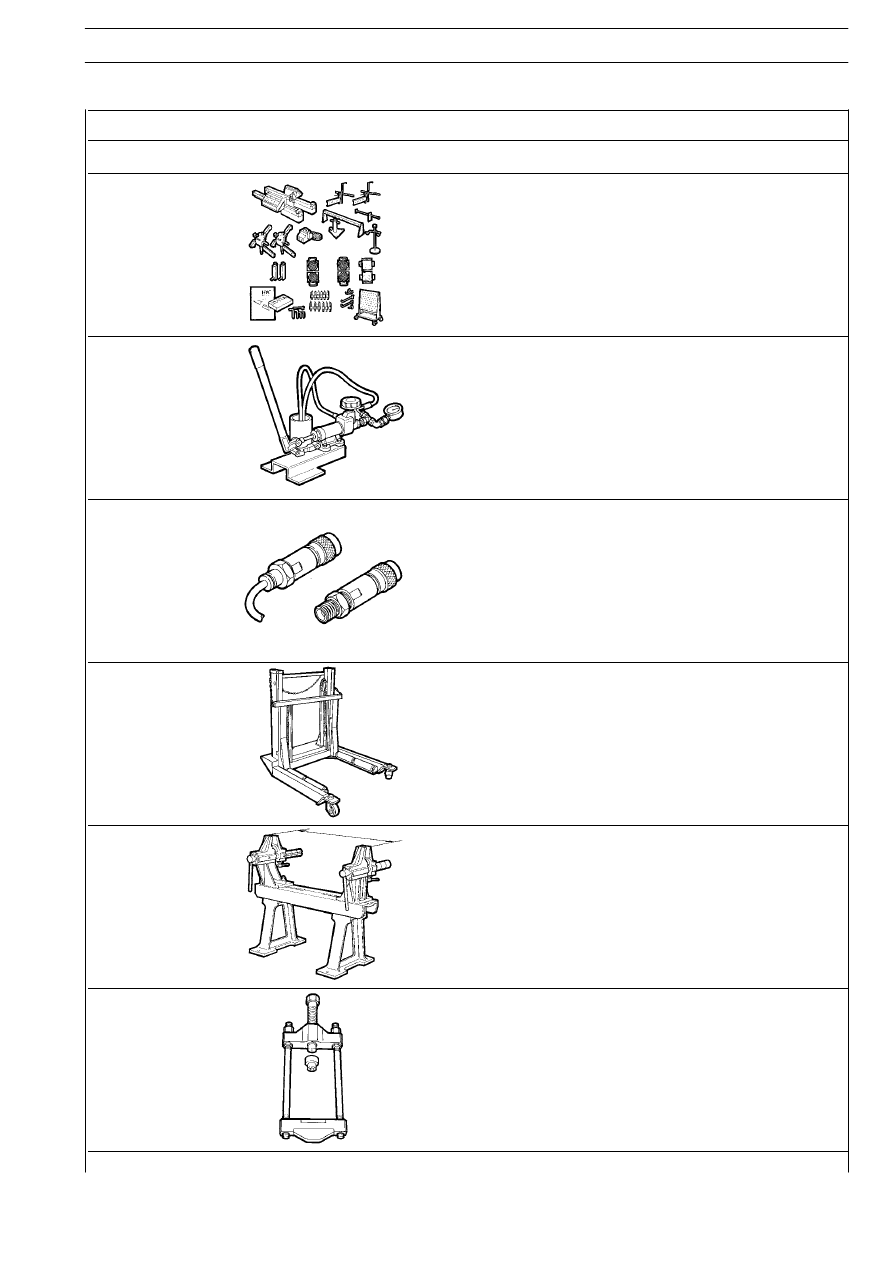

ASSALE AGGIUNTO POSTERIORE STERZANTE A SOLLEVAMENTO PNEUMATICO 57080/TI (N 8072)
Base — Giugno 2004
Print 603.93.333
COPPIE DI SERRAGGIO
PARTICOLARE
COPPIA
Nm
(kgm)
Vite flangiata fissaggio leva longitudinale sul fuso a snodo
1325
± 75
(135
± 7,6)
1
Vite flangiata fissaggio leva tirante trasversale sul fuso a snodo
1325
± 75
(135
± 7,6)
2
Dado ad intagli per perno a testa a snodo
300 *
30 *
3
Vite testa esagonale flangiata fissaggio coperchio ralla inferiore sul fuso a snodo
117
± 6
(11,7
± 0,6)
4
Dado di fissaggio ruote
600
+50
—20
(
60
)
+5
—2
5
Ghiera fissaggio cuscinetti ruota
515,5
± 24,5
(51,5
± 2,4)
6
Tappo per coperchio mozzo ruota
57,5
± 2,5
7
Vite testa cilindrica con esagono incassato bloccaggio ghiera registro cuscinetti ruota
27,5
± 2,5
(2,7
± 0,2)
8
Coperchio per mozzo ruota
•
130
± 10
(13
± 1)
*
Coppia minima — coppia massima, serrare fino al primo intaglio coincidente con il foro per copiglia
• Applicare sulla superficie di contatto coperchio/mozzo ruota, Loctite 574
