Iveco Stralis AT/AD. Manuale - parte 192

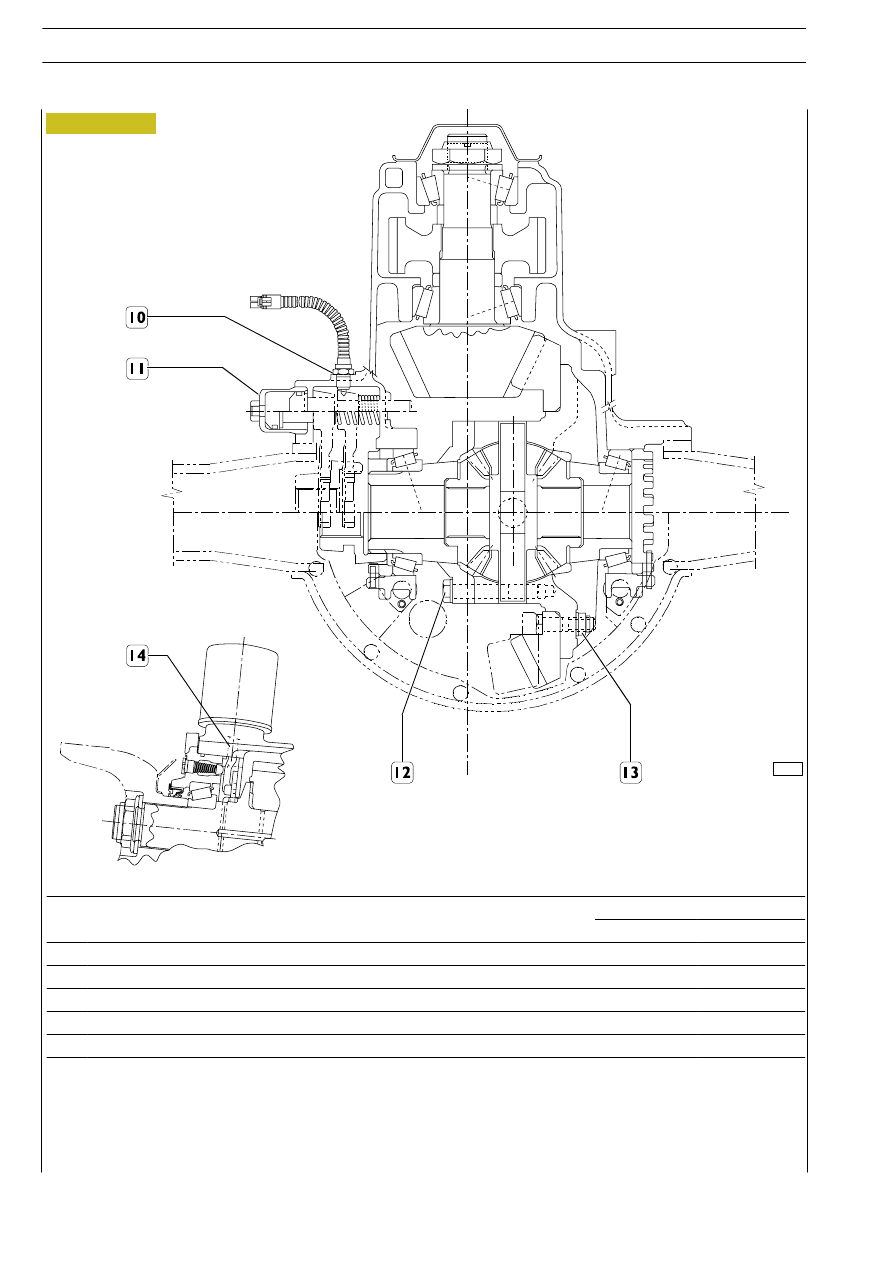

Figura 4

77210

108

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

PARTICOLARE

COPPIA

PARTICOLARE

Nm

(kgm)

10

Dado bloccaggio trasmettitore M 16x2

35

÷ 75

(3,5

÷ 7,6)

11

Cilindro bloccaggio differenziale M 60x2

109

÷ 136

(11,1

÷ 13,8)

12

Vite fissaggio semiscatole M 16x2

300

÷ 420

(30,5

÷ 42,8)

13

Dado autobloccante fissaggio corona conica alla semiscatola M 16x1,5

265

÷ 355

(27

÷ 36,1)

14

Raccordo per filtro olio M 22x2,5

55

÷ 80

(5,6

÷ 8,1)

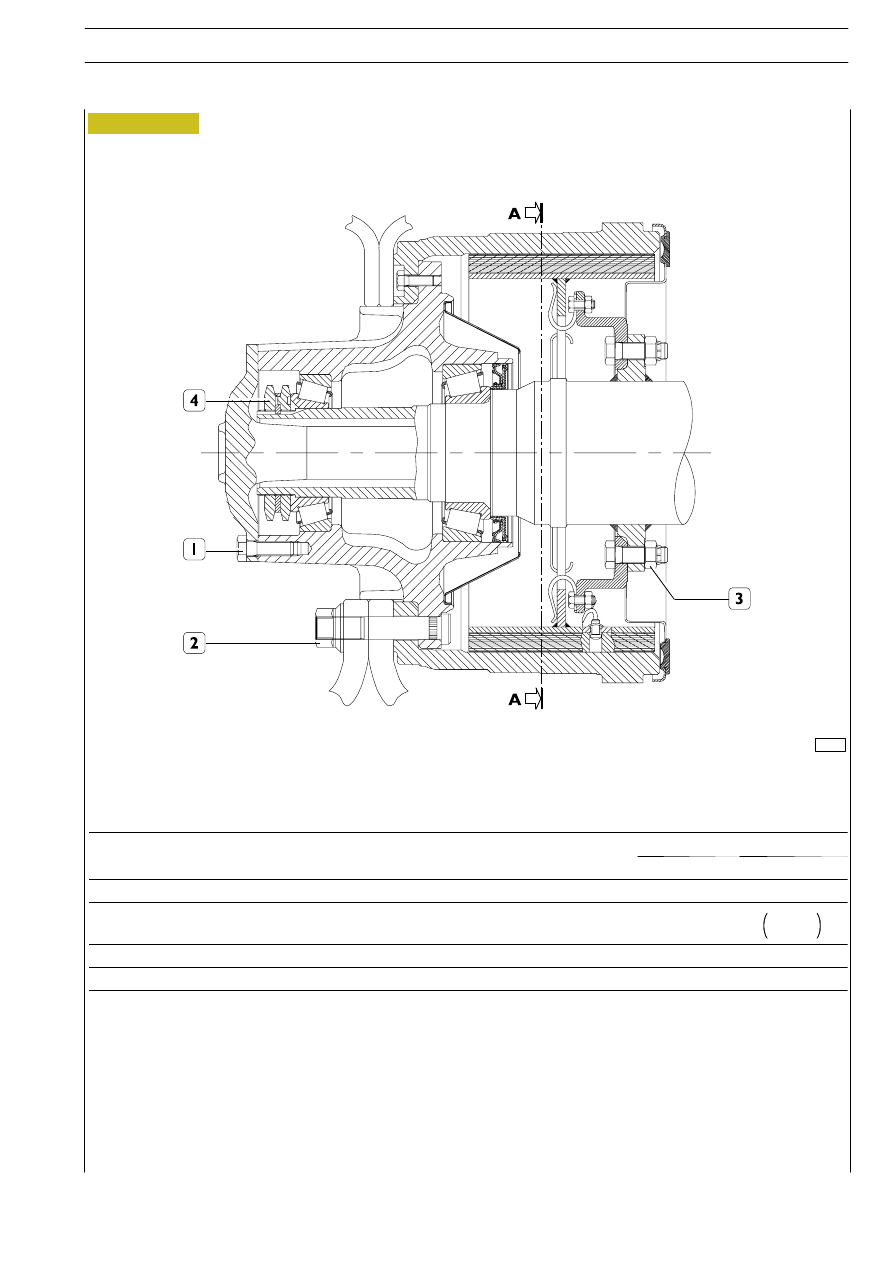

Figura 5

77212

SEZIONE SUL MOZZO RUOTA PONTE IN TANDEM RT 160 E/1

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

109

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

PARTICOLARE

COPPIA

PARTICOLARE

Nm

(kgm)

1

Vite fissaggio semialbero al mozzo ruota M 14x1,5

207,9

÷ 256,9

(21,2

÷ 26,2)

2

Dado fissaggio ruote

600

+50

—20

60

+5

—2

3

Dado per vite fissaggio supporto freni

275,5

÷ 304

(28

÷ 31)

4

Ghiera di bloccaggio dado di registro mozzi ruote

392,3

(40

÷ 2)

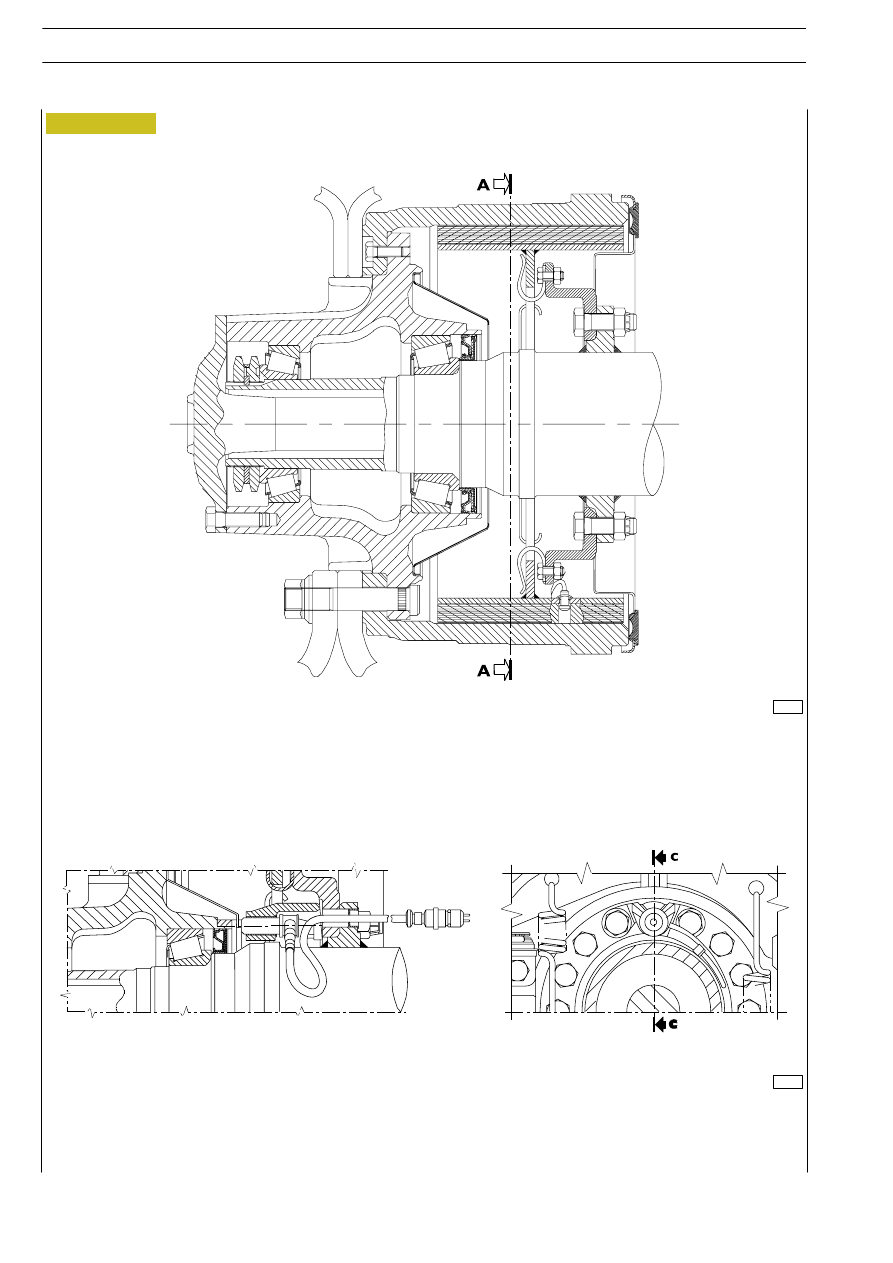

Figura 6

77473

SEZIONE SUL MOZZO RUOTA PONTE IN TANDEM RT 160 E/1

77211

VARIANTE CON DISPOSITIVO “ANTI SKID”

SEZ. C—C

110

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

111

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

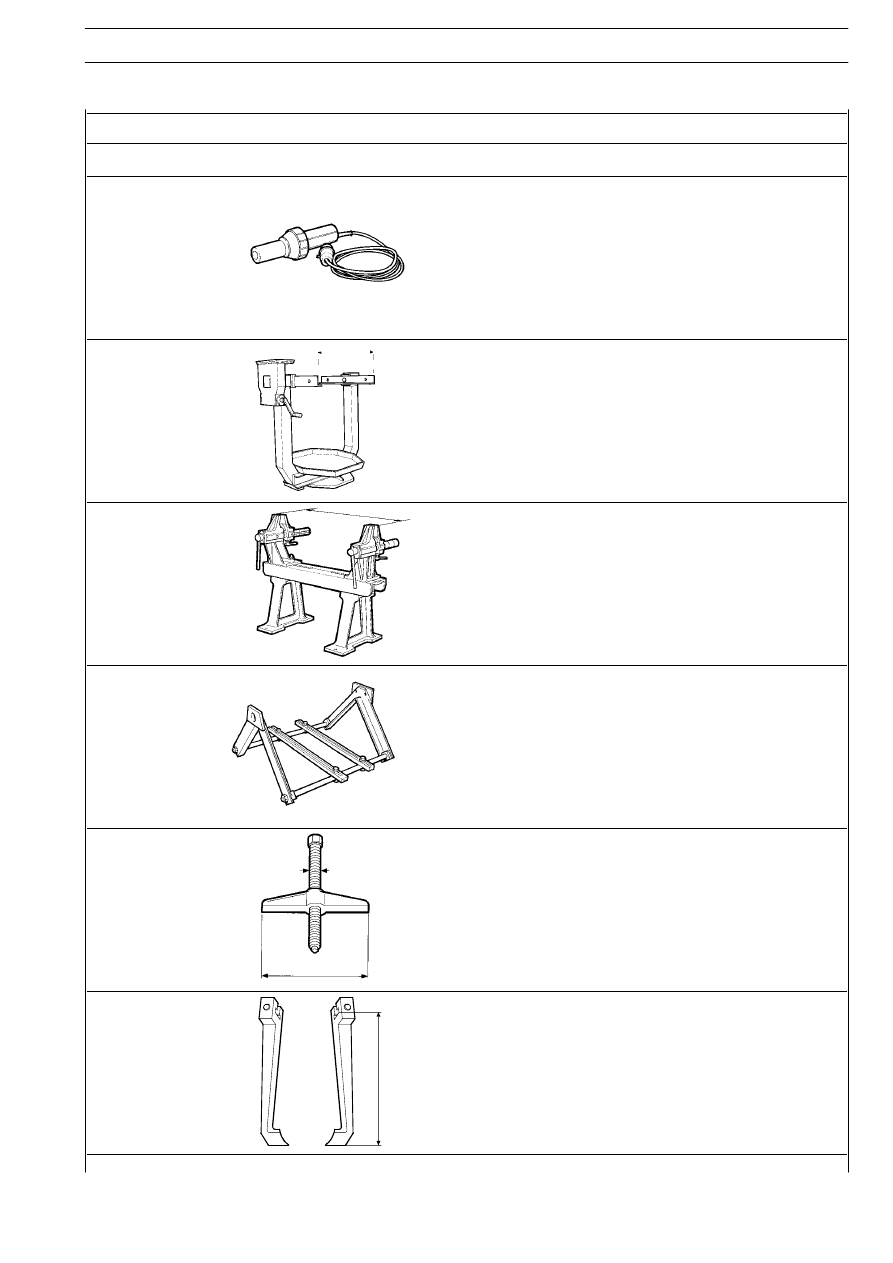

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99305121

Apparecchio ad aria calda

99322205

Cavalletto rotativo per revisione gruppi (portata 1000 daN, coppia
120 daN/m)

99322215

Cavalletto per revisione ponti e assali

99322225

Supporto per sostegno gruppi (da applicare al cavalletto 99322205)

99341003

Ponte a semplice effetto

99341012

Coppia staffe
