Iveco Stralis AT/AD. Manuale - parte 190

100

PONTI IN TANDEM ARVINMERITOR RT 160 E/1

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

101

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Ponti in Tandem (Intermedio)
ARVINMERITOR RP 160 E (R 2478)

Pagina

UBICAZIONE TARGHETTE DESCRITTIVE GRUPPO

DIFFERENZIALE — PONTE COMPLETO

103

. . . .

DESCRIZIONE

104

. . . . . . . . . . . . . . . . . . . . . . . . . .

CARATTERISTICHE E DATI

105

. . . . . . . . . . . . . . . .

COPPIE DI SERRAGGIO

107

. . . . . . . . . . . . . . . . . .

ATTREZZATURA

111

. . . . . . . . . . . . . . . . . . . . . . . .

ATTREZZATURA SPERIMENTALE

118

. . . . . . . . . .

REVISIONE COMPLESSIVO PONTE INTERMEDIO

RP 160 E (R 2478)

121

. . . . . . . . . . . . . . . . . . . . .

STACCO—RIATTACCO SFIATO ARIA

121

. . . . . . .

REVISIONE MOZZI RUOTE

121

. . . . . . . . . . . . . . . .

-

Controllo dei particolari componenti i mozzi ruote 122

MONTAGGIO MOZZI RUOTE

123

. . . . . . . . . . . . .

STACCO DIFFERENZIALE — RIPARTITORE

(CON PONTE SU CAVALLETTO 99322215)

126

RIATTACCO DIFFERENZIALE— RIPARTITORE

(CON PONTE SU CAVALLETTO 99322215)

126

RIPARAZIONE GRUPPO RIPARTITORE

127

. . . . . .

-

Smontaggio ripartitore

127

. . . . . . . . . . . . . . . . . . .

-

Controllo particolari componenti il gruppo
ripartitore

129

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Montaggio gruppo ripartitore

129

. . . . . . . . . . . . . .

-

Registrazione giuoco assiale cuscinetti albero
entrata moto

131

. . . . . . . . . . . . . . . . . . . . . . . . . .

-

Registrazione fine corsa perno di comando
bloccaggio differenziale—ripartitore

132

. . . . . . . . . .

RIPARAZIONE DIFFERENZIALE PRINCIPALE —

SMONTAGGIO SCATOLA DIFFERENZIALE

132

-

Smontaggio scatola ruotismi

136

. . . . . . . . . . . . . . .

-

Controllo dei particolari componenti il differenziale 136

-

Montaggio scatola ruotismi

137

. . . . . . . . . . . . . . .

102

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Pagina

MONTAGGIO SCATOLA DIFFERENZIALE

138

. . . .

-

Determinazione posizione pignone conico
nella scatola differenziale

138

. . . . . . . . . . . . . . . . .

ESEMPI DI CALCOLO

139

. . . . . . . . . . . . . . . . . . . . .

-

Determinazione spessore anelli di registro
giuoco cuscinetti pignone conico

139

. . . . . . . . . . .

-

Registrazione divaricamento dei cappelli

142

. . . . .

CORREZIONI CONTATTI COPPIE CONICHE

(DOPO MONTAGGIO)

144

. . . . . . . . . . . . . . . . .

STACCO—REVISIONE—RIATTACCO

ALBERO USCITA RIPARTITORE

147

. . . . . . . . . . .

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

103

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

UBICAZIONE TARGHETTE DESCRITTIVE GRUPPO DIFFERENZIALE — PONTE

Le targhette contengono tutte le informazioni e i dettagli relativi al gruppo DIFFERENZIALE e al PONTE.
Sui ponti sono presenti tre targhette: una sul gruppo differenziale e due sulla scatola ponte sempre nella stessa posizione.
Sulle segnalazioni di interventi in garanzia devono essere sempre riportati i dati della targhetta del ponte e del differenziale.
Si consiglia di leggere sempre e ricopiare i dati riportati prima di ogni riparazione in modo da ordinare i ricambi corretti e passare
la giusta informazione alla Rete Service IVECO.
La targhetta non và mai rimossa dal gruppo.

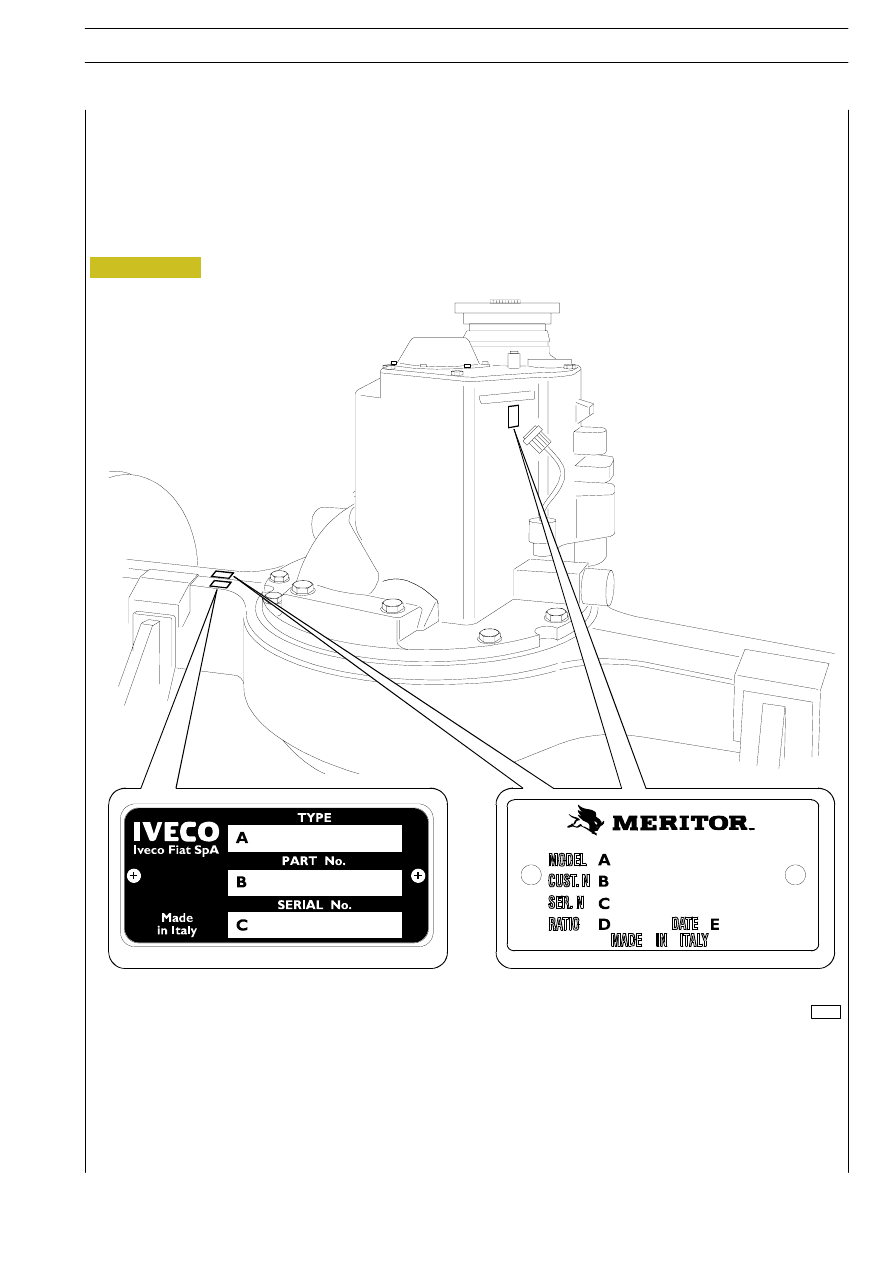

Figura 1

Targhetta identificativa IVECO
A

=

identifica il tipo di ponte

B

=

numero di disegno

C

=

numero progressivo di produzione

Targhetta identificativa ARVINMERITOR
A

=

identifica la famiglia di appartenenza/modello

B

=

numero di disegno

C

=

numero di serie ArvinMeritor

D

=

rapporto del ponte

E

=

data di produzione

87207
