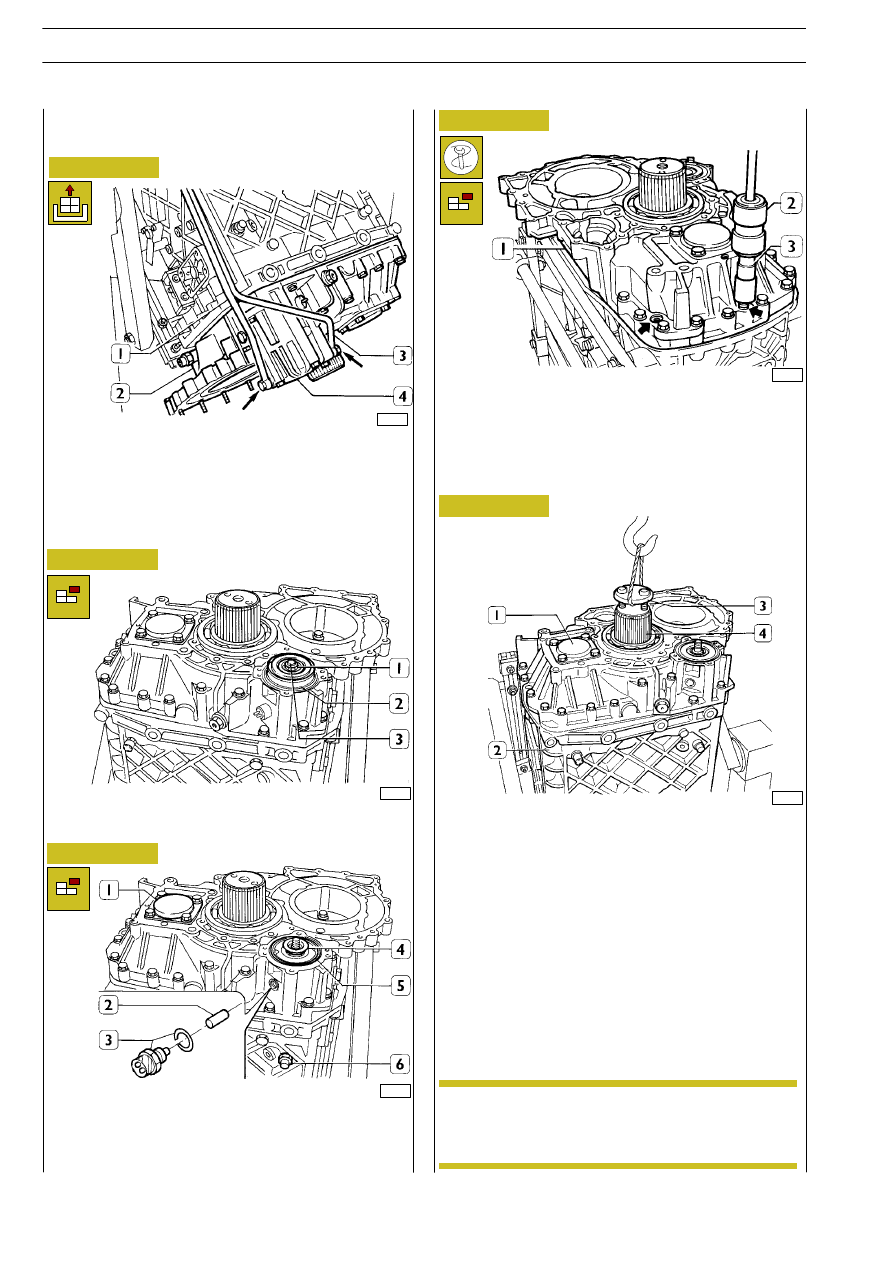

Figura 6

43799

Figura 7

Staccare il rallentatore idraulico come descritto nel capitolo
relativo.

Togliere i raccordi (

→) e scollegare le tubazioni (1 e 3) dal ci-

lindro (4). Smontare il cilindro (4) dalla scatola posteriore
G.R.E. (2).

Smontare il dado (1) e sfilare dall’asta (3) lo stantuffo (2).

37353

Figura 8

Con estrattore a percussione 99340205 (2) e particolare
99342143 (3) estrarre dalla scatola posteriore G.R.E. (1) due
delle tre spine di centraggio.

Le frecce indicano le spine esterne da estrarre, una terza spi-
na è presente all’interno.

43801

Figura 9

Di seguito sono riportate le operazioni di smontag-
gio e montaggio del gruppo riduttore epicicloidale
G.R.E. che differiscono da quelle descritte per i
cambi di velocità senza Intarder.

Dalla scatola posteriore G.R.E. (1) smontare: l’anello di tenuta
(5), la guarnizione (4), l’interruttore (3), il puntale (2) e il pun-
tale di arresto (6).

Togliere le viti di fissaggio scatola posteriore G.R.E. (1) alla
scatola cambio (2). Con due viti, vincolare la piastra di ritegno
(3) all’albero (4). Con una fune e sollevatore idraulico stacca-
re la scatola G.R.E. (1) dalla scatola cambio (2).

43802

Figura 10

Smontaggio gruppo riduttore epicicloidale
(G.R.E.)

Stacco scatola posteriore gruppo riduttore
epiciloidale (G.R.E.)

NOTA

148

CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D. CON INTARDER

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

43803

Figura 11

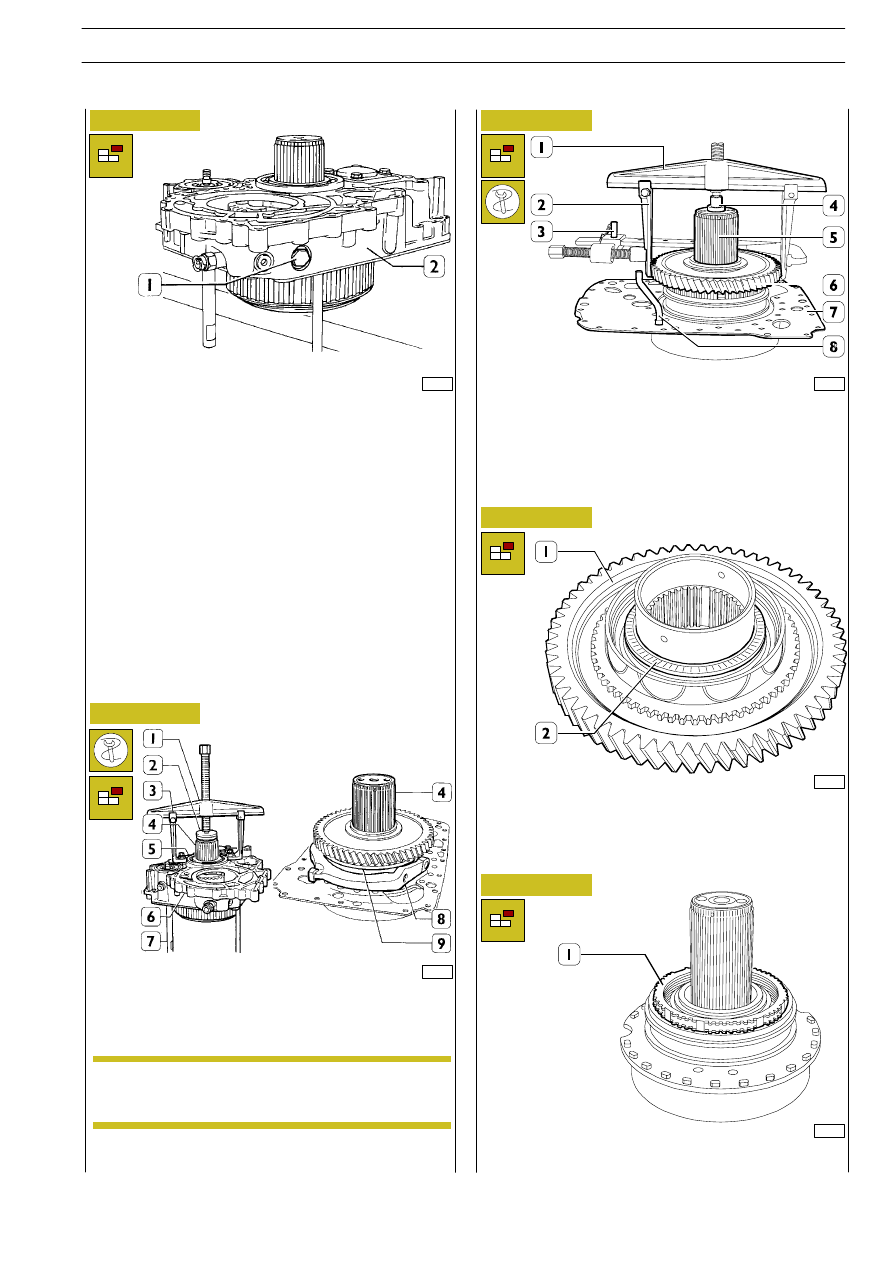

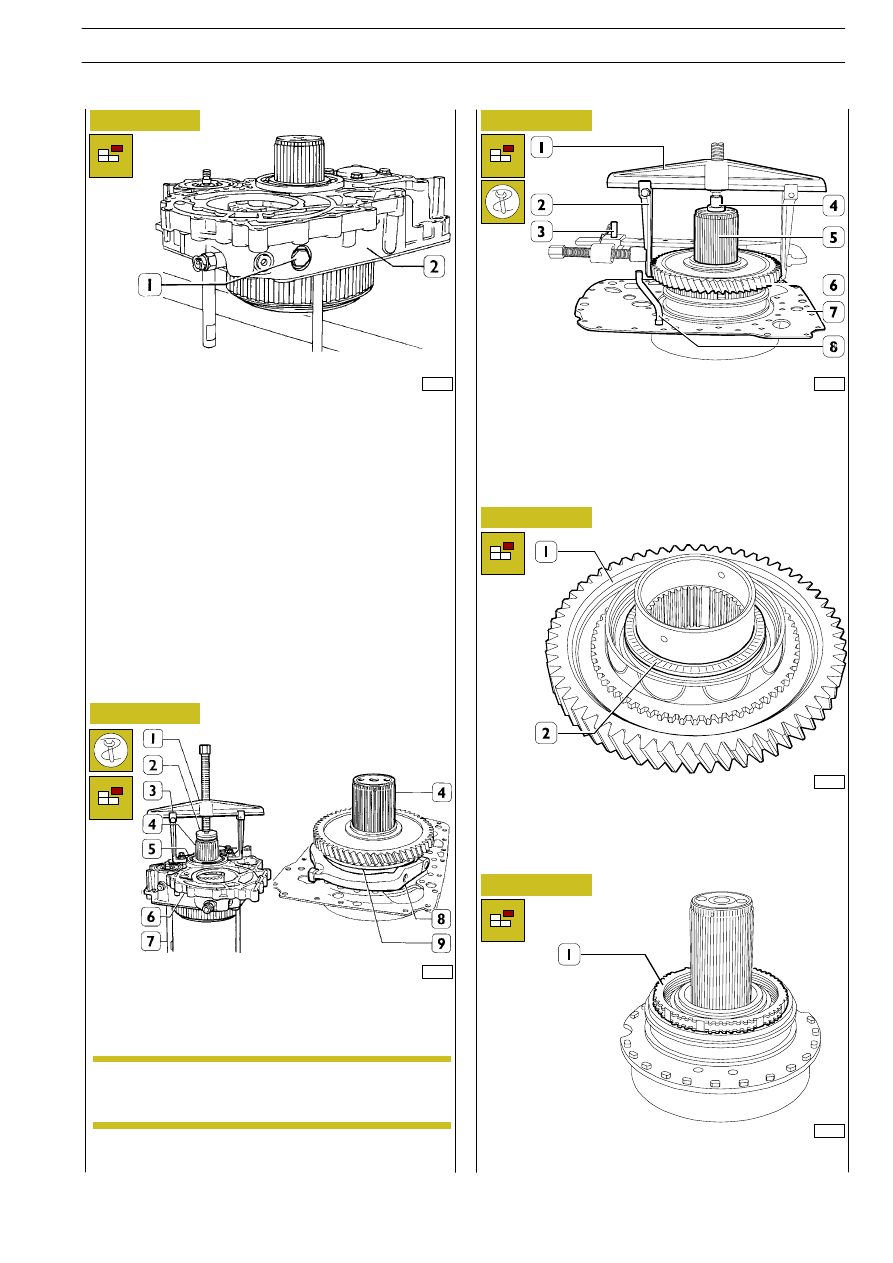

Appoggiare il gruppo riduttore epicicloidale (2) sul banco di
lavoro e smontare i perni (1) di articolazione forcella (8,
Figura 12) di comando G.R.E..

Figura 12

36804

Con estrattore costituito da ponte (1), tiranti (3) e tassello
(2), applicato alla scatola G.R.E. come illustrato in figura,
estrarre il cuscinetto (5) e la scatola (6) dall’albero (4) del
G.R.E..

Figura 13

61216

Con estrattore costituito da ponte (1), staffe (2), particolare
(4) e strettoio (3), estrarre l’ingranaggio (6) dall’albero (5) del
G.R.E..

Rimuovere la piastra (7) con il tubetto (8) per la lubrificazione.

Figura 14

61217

Durante l’estrazione, trattenere l’asta (7) per poi
sfilarla dalla scatola (6), quando l’asta si svincola dal-
la forcella (8).

Togliere la forcella (8) con i relativi tasselli, dal manicotto
scorrevole (9).

Smontare il cuscinetto a ralla (2) dall’ingranaggio (1).

Figura 15

61218

Rimuovere l’anello sincronizzatore (1) dal mozzo per mani-
cotto scorrevole.

NOTA

CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D. CON INTARDER

149

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

61219

Figura 16

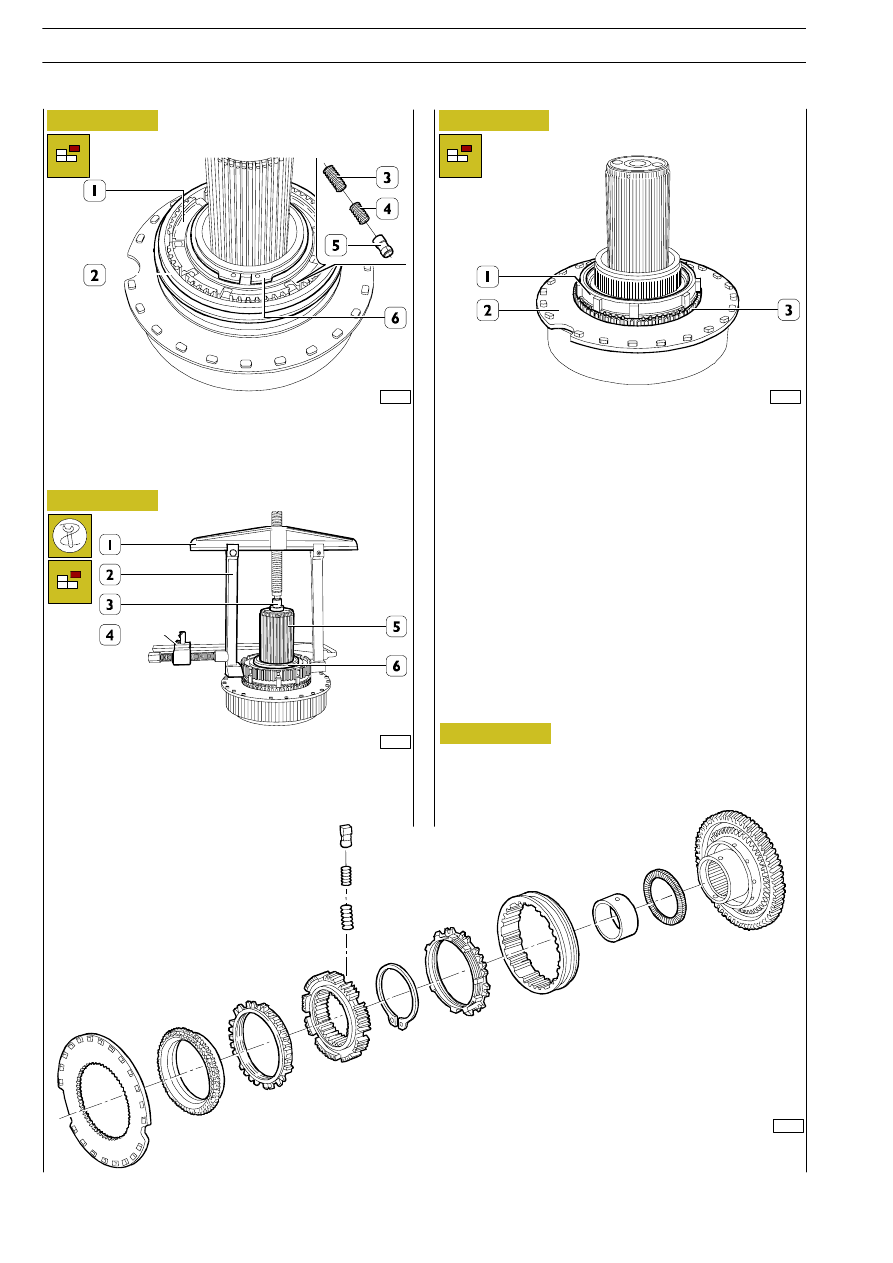

Facendo attenzione alla fuoriuscita dei tasselli (5) e delle mol-
le (3 e 4) dal mozzo (1), sfilare da quest’ultimo il manicotto
scorrevole (2) smontare l’anello elastico (6).

Figura 17

61252

61221

Con estrattore costituito da ponte (1), staffe (2), particolare
di reazione (3) e strettoio (4) estrarre dall’albero G.R.E. (5)
il mozzo (6), per manicotto scorrevole.

61220

Rimuovere l’anello sincronizzatore (1) e il corpo d’accoppia-
mento (3) completo di piastra (2).

Facendo leva sotto il corpo di accoppiamento (3) estrarre
quest’ultimo dalla piastra (2).

Figura 18

Figura 19

PARTICOLARI COMPONENTI IL SINCRONIZZATORE GRUPPO RIDUTTORE EPICICLOIDALE

150

CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D. CON INTARDER

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

61253

Figura 20

Figura 21

71128

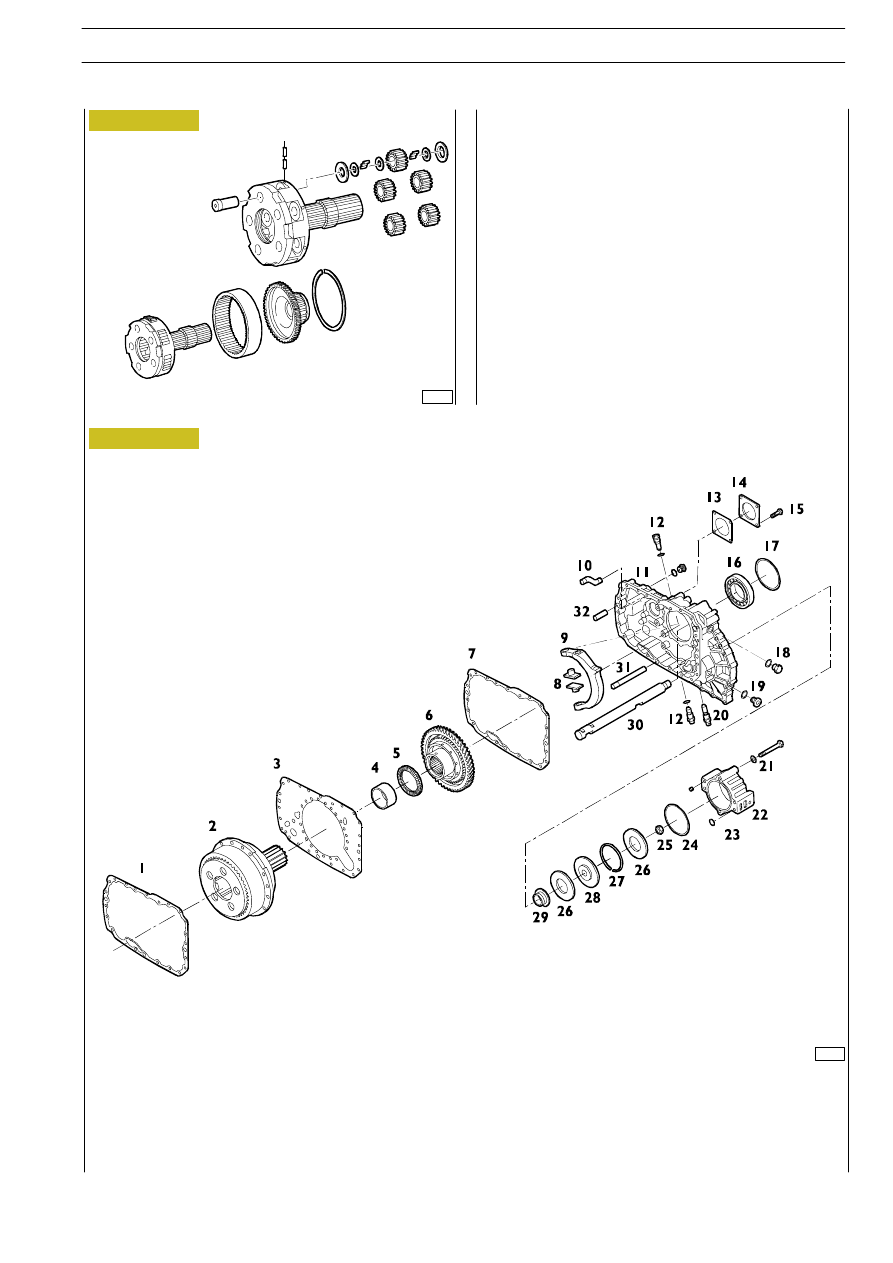

Particolari componenti il gruppo riduttore
epicicloidale

PARTICOLARI COMPONENTI IL COMANDO G.R.E. E LA SCATOLA

1. Guarnizione — 2. G.R.E. — 3. Piastra — 4. Boccola — 5. Cuscinetto a ralla — 6. Ingranaggio — 7. Guarnizione — 8. Pattini —

9. Forcella — 10. Tubetto spruzzatore — 11. Scatola G.R.E. — 12. Perno per articolazione forcella con rondella — 13. Guarnizio-
ne — 14. Coperchio — 15. Vite — 16. Cuscinetto a sfere — 17. Anello di registro — 18. Tappo con guarnizione — 19. Tappo con

guarnizione — 20. Sensore — 21. Vite con rondella — 22. Cilindro — 23. Anello di tenuta — 24. Anello di tenuta — 25. Dado —

26. Anello di tenuta — 27. Anello distanziale — 28. Stantuffo — 29. Anello di tenuta — 30. Asta — 31. Tubetto — 32. Spina

Smontare il gruppo riduttore epicicloidale come descritto per
i cambi di velocità senza Intarder.
