144

CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D. CON INTARDER

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

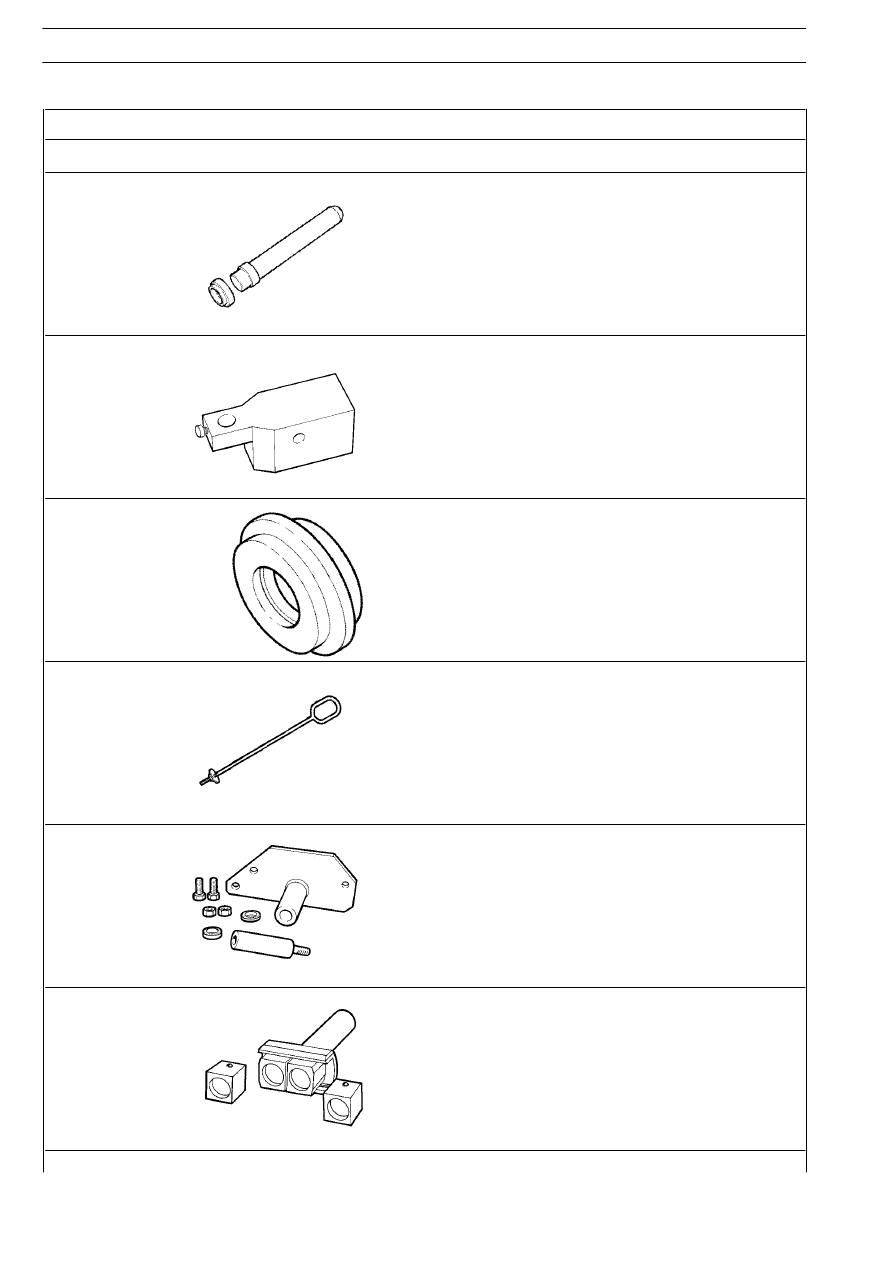

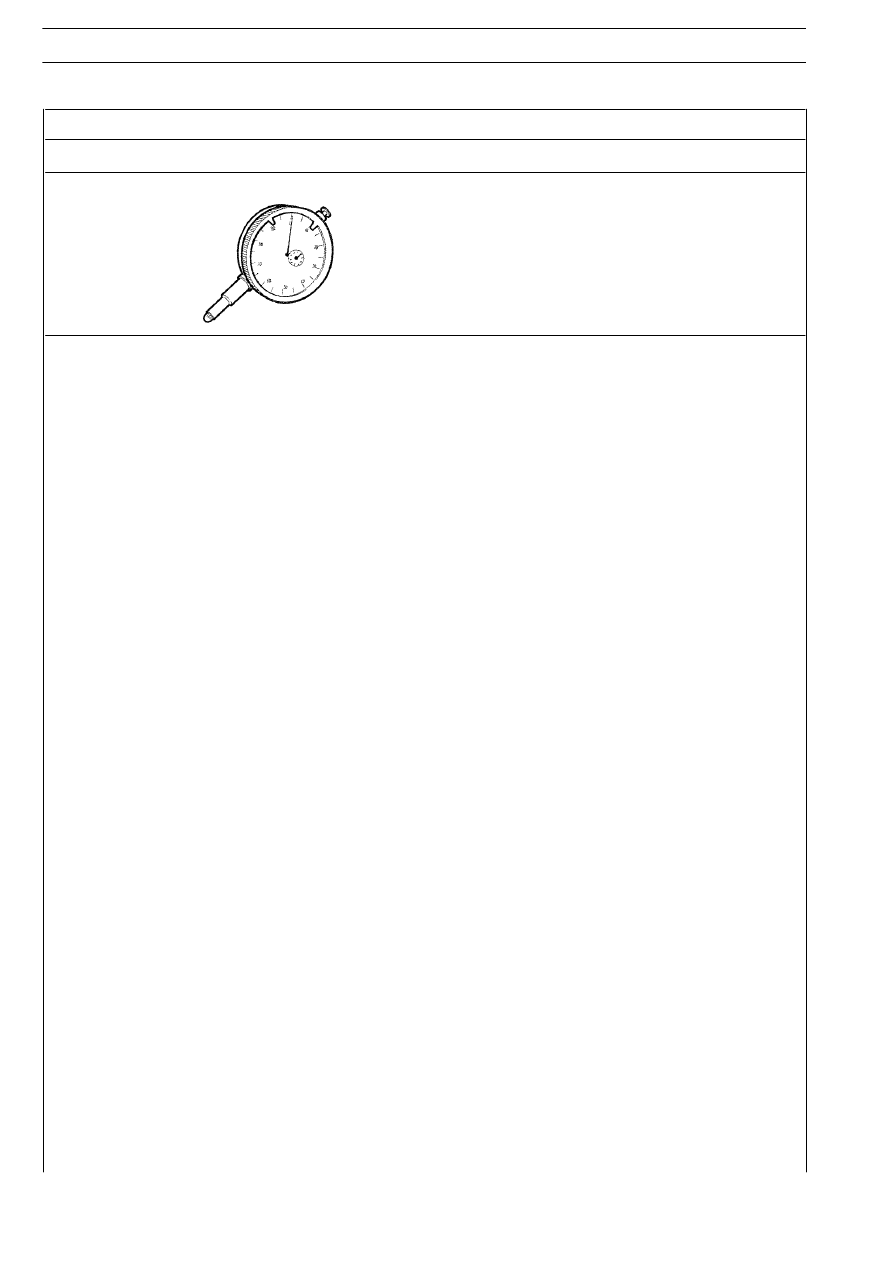

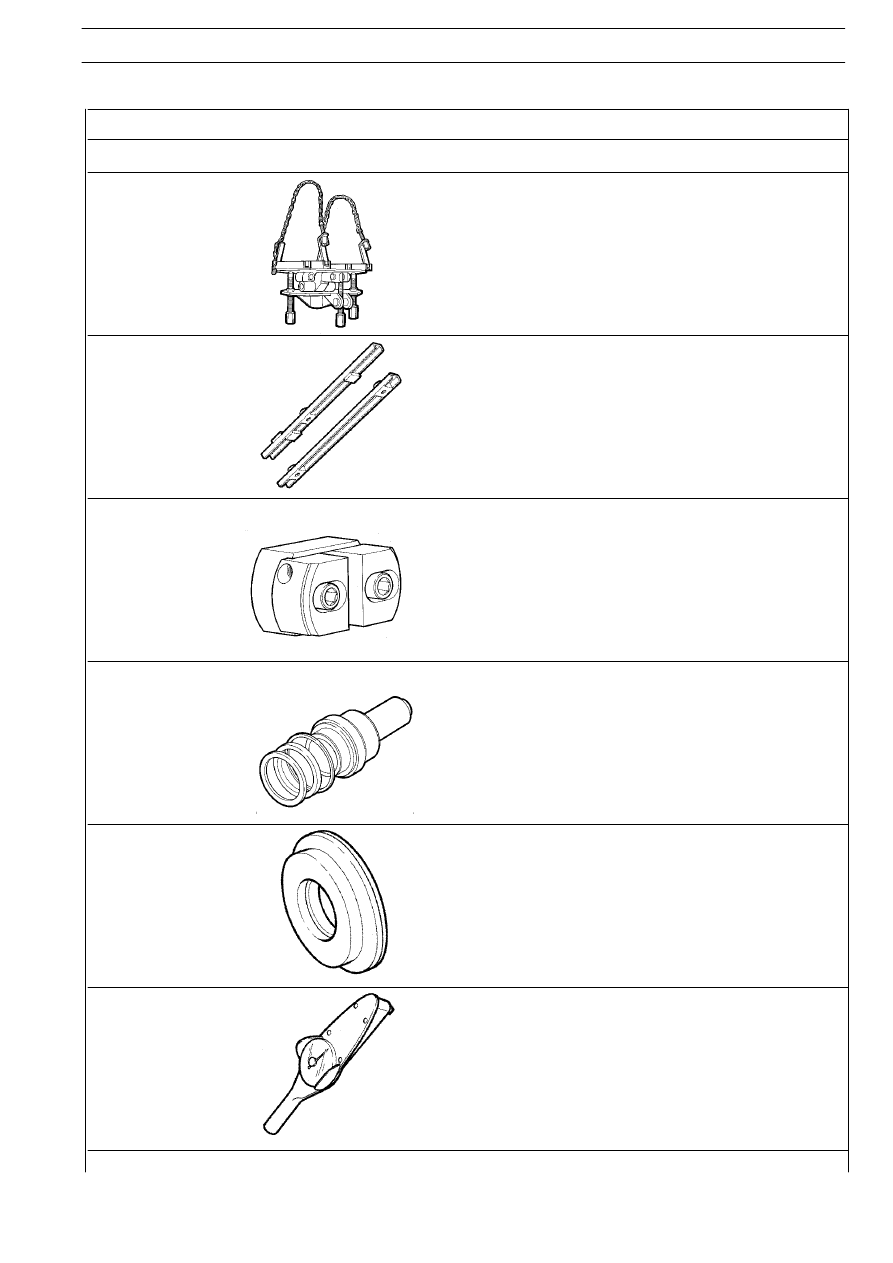

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370113

Battitoio per montaggio anello di tenuta e/o boccole su scatola co-
mando marce

99370415

Base portacomparatore per registrazione giuoco assiale cuscinetti
albero secondario (usare con 99395604)

99370420

Calettatore per montaggio guarnizione su coperchio anteriore
cambio di velocità (usare con 99370006)

99370449

Gancio per sollevamento albero primario

99370450

Attrezzo per registrazione forcella comando Splitter

99370465

Attrezzo per acciaccatura piastrine di sicurezza

CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D. CON INTARDER

145

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370629

Supporto per sostegno cambio di velocità durante lo stacco e riat-
tacco dal veicolo

99371050

Staffe per sostegno cambio di velocità durante la revisione (usare
con 99322205 — 99322225)

99374093

Battitoio per montaggio piste esterne cuscinetti (

∅ 91 ÷ 134 mm)

(usare con 99370007)

99374221

Calettatore per montaggio guarnizioni di tenuta su coperchio po-
steriore

99374370

Calettatore per montaggio deflettore olio su albero presa diretta
(usare con 99370006)

99389819

Chiave dinamometrica (0

÷ 10 Nm) con attacco quadro 1/4.

146

CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D. CON INTARDER

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99395604

Comparatore (0

÷ 10 mm)

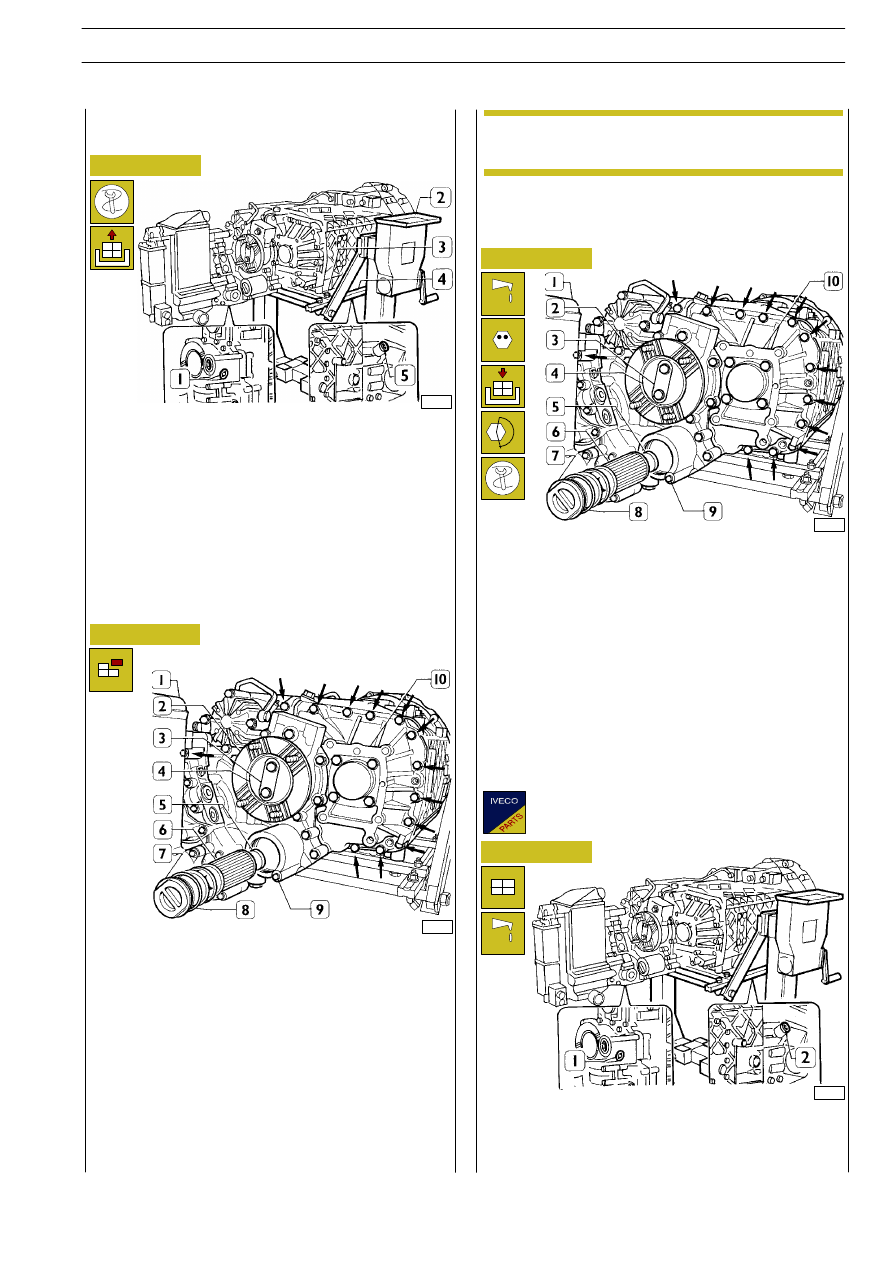

43196

Figura 2

Applicare le staffe di sostegno 99371050 (3) al gruppo.

Mediante funi con ganci e sollevatore mobile, posizionare il
complessivo sul cavalletto rotativo 99322205 (2) completo
di supporto di sostegno 99322225 (4).

Togliere il tappo (5) e scaricare l’olio di lubrificazione dal cam-
bio di velocità.

Togliere il tappo (1) e scaricare l’olio di lubrificazione dal ral-
lentatore idraulico.

Figura 3

61202

Sollevare l’acciaccatura della piastrina di sicurezza (3) e aspor-
tare quest’ultima.

Togliere le viti di ritegno flangia (2) uscita moto, la piastra (4)
e il sottostante anello di tenuta.

Togliere la vite (9) e sfilare: il tappo (7) con l’anello di tenuta
(8), il filtro olio (6) e la calamita (5).

Posizionare il cambio di velocità in verticale.

Togliere le viti (

→) di fissaggio rallentatore idraulico (1) al

gruppo riduttore epicicloidale (10). Imbragare con fune lo
scambiatore di calore e con sollevatore idraulico staccare il
rallentatore idraulico (1) dal gruppo riduttore epicicloidale
(10).

Figura 4

43797

Sistemare gli anelli di registro sul cuscinetto di supporto
G.R.E. e sul rallentatore idraulico.

Riattaccare il rallentatore idraulico (1) alla scatola G.R.E. (10)
serrando le viti (

→) alla coppia prescritta.

Montare la calamita (5), il filtro olio (6), il tappo (7) con l’anel-
lo di tenuta (8) e serrare le viti (9) alla coppia prescritta.

Montare la flangia (2) sull’albero del G.R.E..

Lubrificare l’anello di tenuta a montarlo.

Posizionare la piastra di ritegno (4) e serrare le viti di fissaggio
alla coppia prescritta.

Applicare alle viti la piastrina di sicurezza (3) e acciaccarla con
l’attrezzo 99370465.

Figura 5

43821

Montare il tappo (1) di scarico del rallentatore e il tappo (2)
di scarico olio del cambio di velocità.

Rifornire il gruppo di olio nella quantità e qualità prescritta.

Recuperare gli anelli di registro dallo statore e dalla
sede cuscinetto albero gruppo epicicloidale.

Per la revisione del rallentatore idraulico vedere la SEZIONE
5 rallentatore idraulico Intarder.

Riattacco rallentatore idraulico

Sostituire con particolari nuovi gli elementi di tenuta.

Stacco rallentatore idraulico dal cambio sul
cavalletto

NOTA
