Engine Iveco C10/C13/C78/Cursor 13/Cursor 78. Manual - part 27

47595

47596

Figure 41

Figure 42

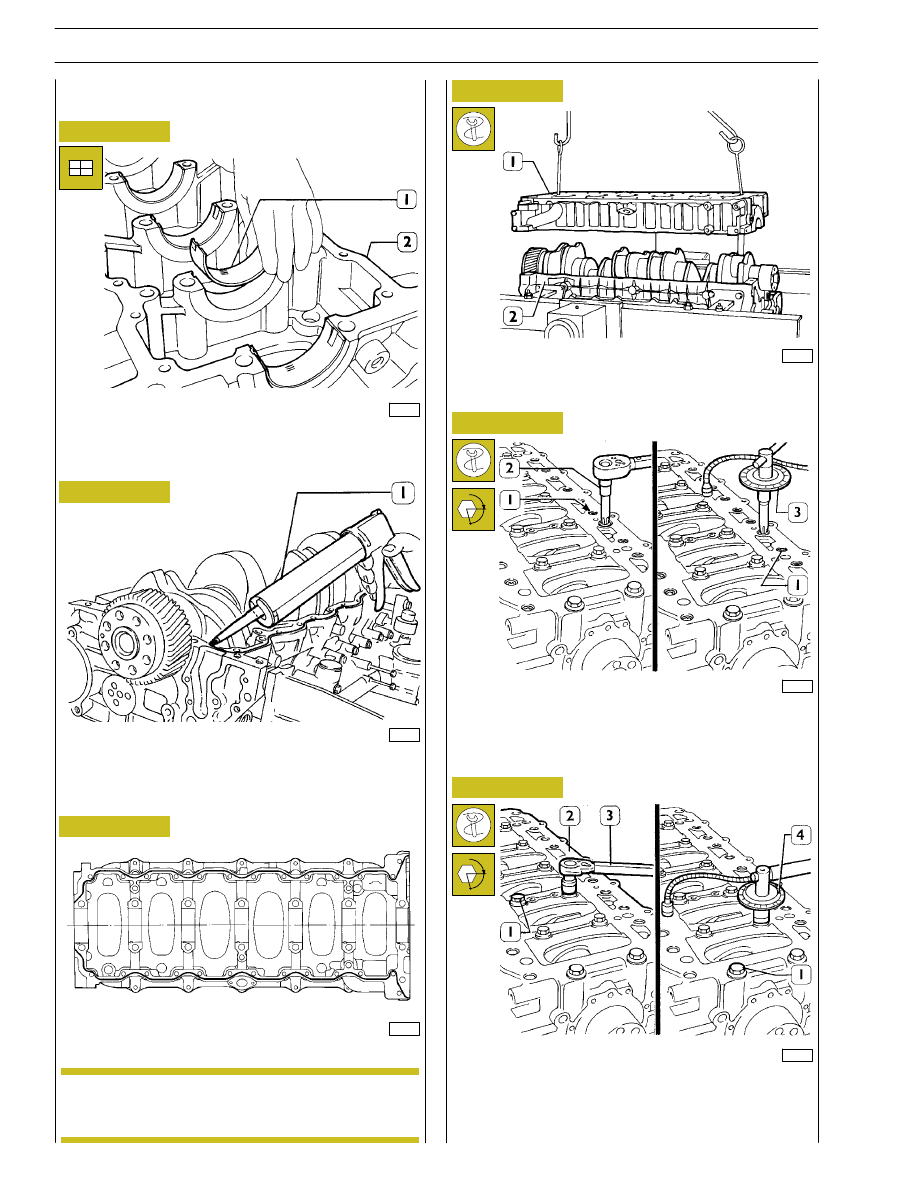

Place the half-bearings (1) on the main bearings in the
underblock (2).
Remove the underbase.

By means of suitable equipment (1) apply silicone LOCTITE
5970 IVECO No. 2992644 to the block, as shown in the
figure.

Sealant application diagram

Fit the underblock within 10’ of the application of
the sealant.

Figure 43

49021

47581

Figure 44

Figure 45

Fit the sub-engine block and use a dynamometric wrench (2)
to tighten the outer hexagonal-grooved screws (1) to 25 Nm
according to the diagrams on the following page.

Fit the underblock by means of a suitable hoist and hooks (1).

49022

α

Figure 46

Close the inner screws (1) to 140 Nm torque by means of
a dynamometric wrench (3), then with two further angular
phases 60

° + 60°, using tool 99395216 (4). Tighten again the

outer screws (1, Figure 45) with 90

° angular closing, using

tool 99395215 (3, Figure 45).

α

47579

ASSEMBLING

THE

ENGINE

ON

THE

BENCH

NOTE

26

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

44898

FRONT SIDE

Fourth phase:

inner screws
angle closing

(60º)

44897

44899

44898

Figure 47

First phase: outer

screws preliminary

tightening

(25 Nm)

FRONT SIDE

FRONT SIDE

FRONT SIDE

Second phase:

inner screws

preliminary

tightening

(140 Nm)

Fifth phase:

outer screws

angle closing

(90º)

44898

FRONT SIDE

Third phase:

inner screws
angle closing

(60º)

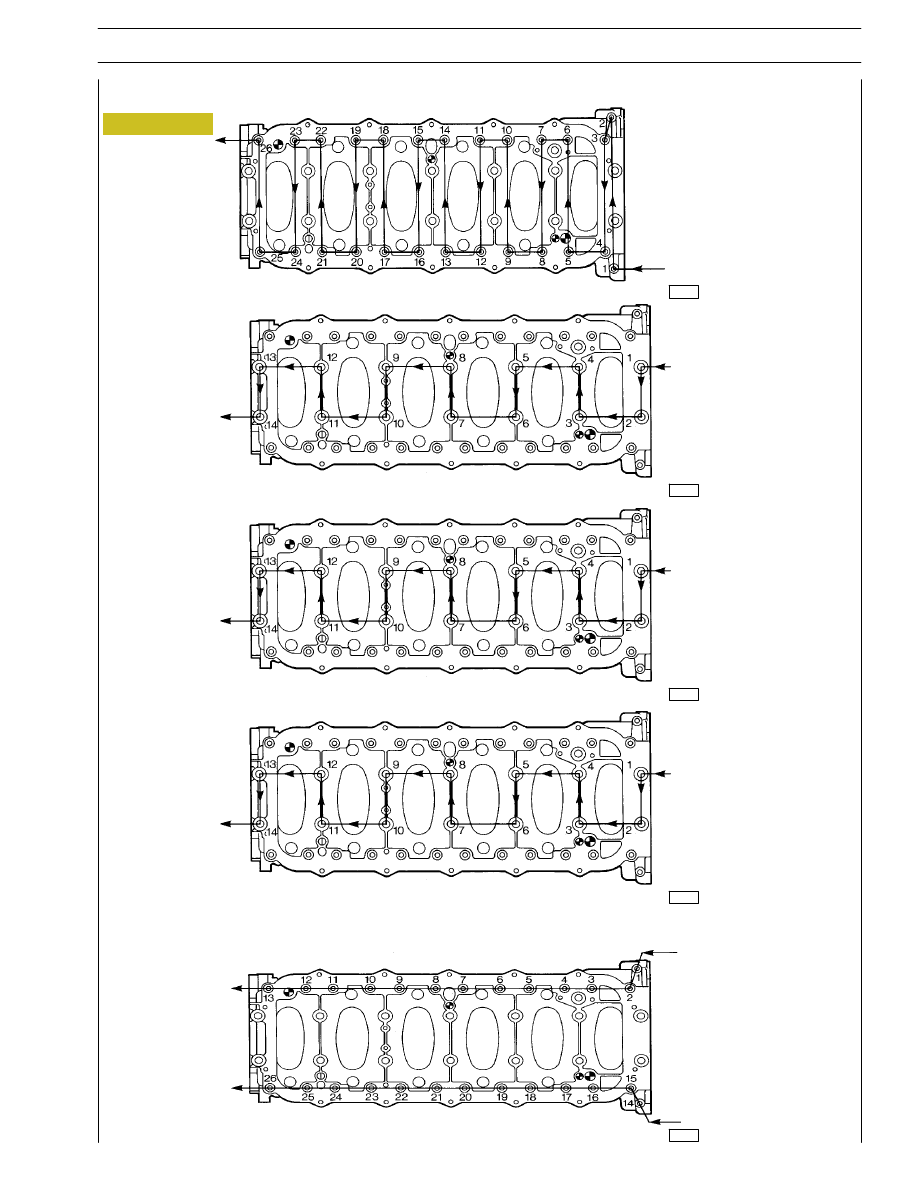

DIAGRAM SHOWING THE UNDERBLOCK FIXING SCREWS TIGHTENING ORDER

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

27

Make sure the piston does show any trace of seizing, scoring,
cracking; replace as necessary.

49023

47580

Figure 48

Figure 49

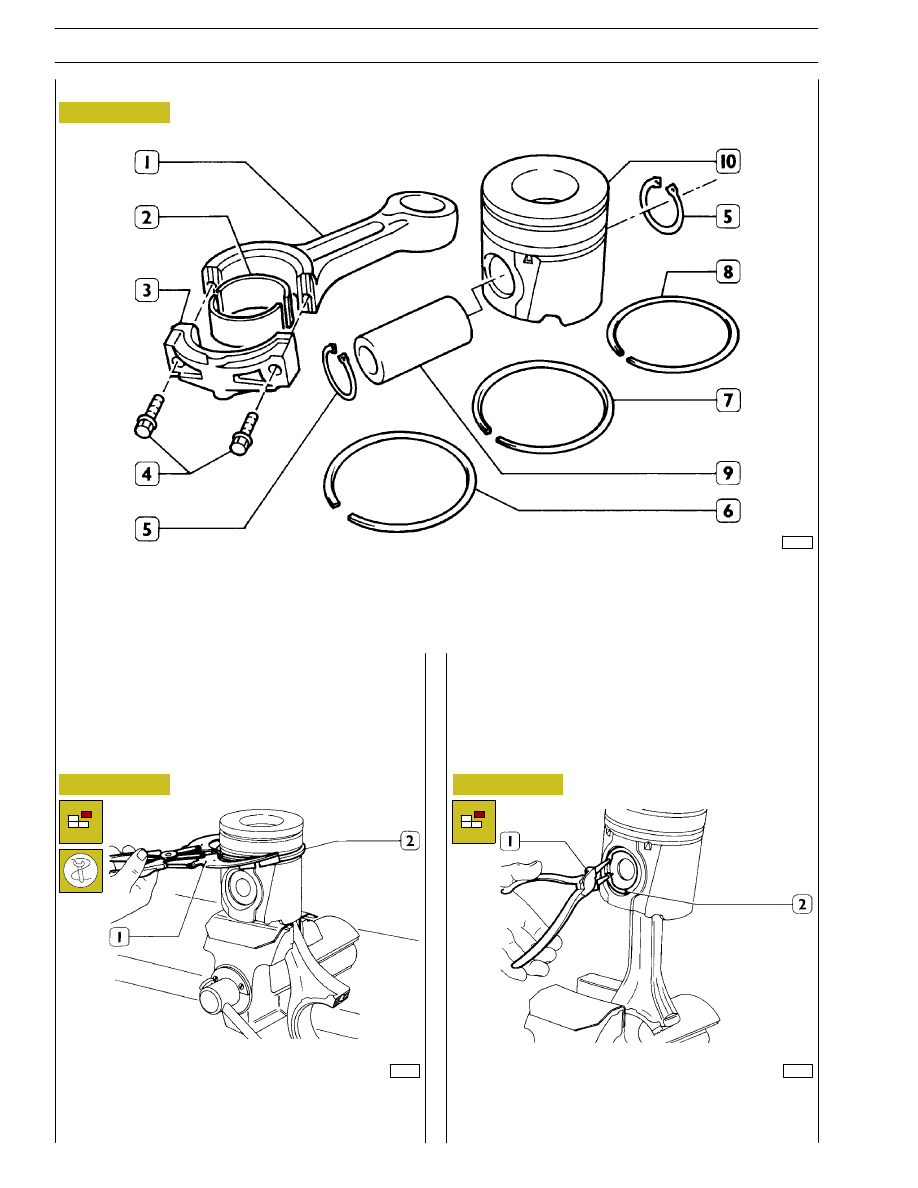

PISTON CONNECTING ROD ASSEMBLY

1. Connecting rod body - 2. Half bearings - 3. Connecting rod cap - 4. Cap fastening screws - 5. Split ring - 6. Scraper ring with

spiral spring - 7. Bevel cut sealing ring - 8. Trapezoidal sealing ring - 9. Piston pin - 10. Piston

Removal of the piston split rings (2) using the pliers 99360184
(1).

Removal

Pistons are equipped with three elastic rings: a sealing ring, a
trapezoidal ring and a scraper ring.

Pistons are grouped into classes A and B for diameter.

49024

Figure 50

Remove the piston pin split rings (2) using the round tipped
pliers (1).

PISTON-CONNECTING ROD ASSEMBLY

28

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

49025

32618

49026

Figure 51

Figure 52

Figure 53

Figure 54

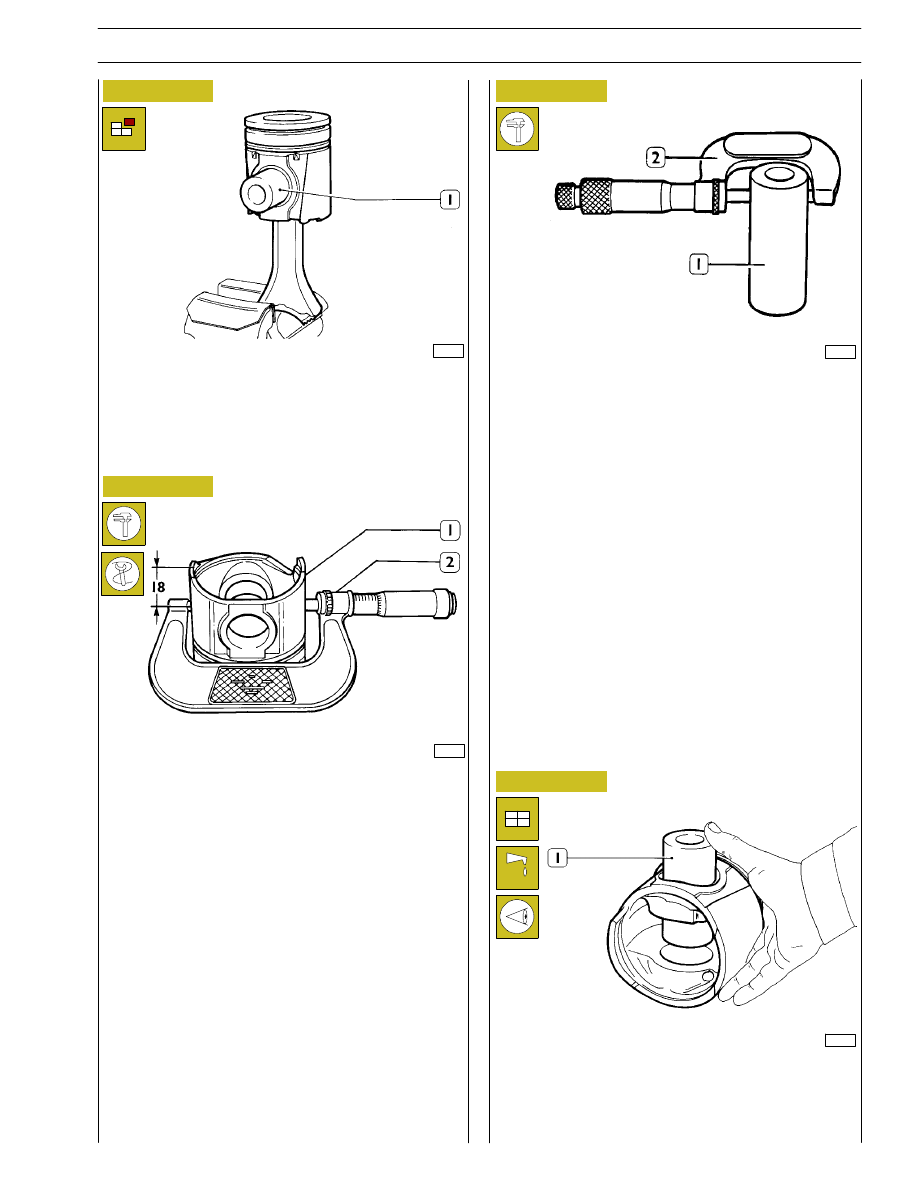

Remove the piston pin (1).
If removal is difficult use the appropriate beater.

Measuring the diameter of the pistons

Measuring the gudgeon pin diameter (1) with a micrometer
(2).

Conditions for correct gudgeon pin-piston
coupling

Lubricate the pin (1) and the relevant housing on the piston
hubs with engine oil; piston must be inserted with a slight
finger pressure and it should not come out by gravity.

47584

Using a micrometer (2), measure the diameter of the piston
(1) to determine the assembly clearance; the diameter should
be measured at the specified value.

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

29
