Engine Iveco C10/C13/C78/Cursor 13/Cursor 78. Manual - part 3





LEFT-HAND SIDE VIEW

81813

Figure 4

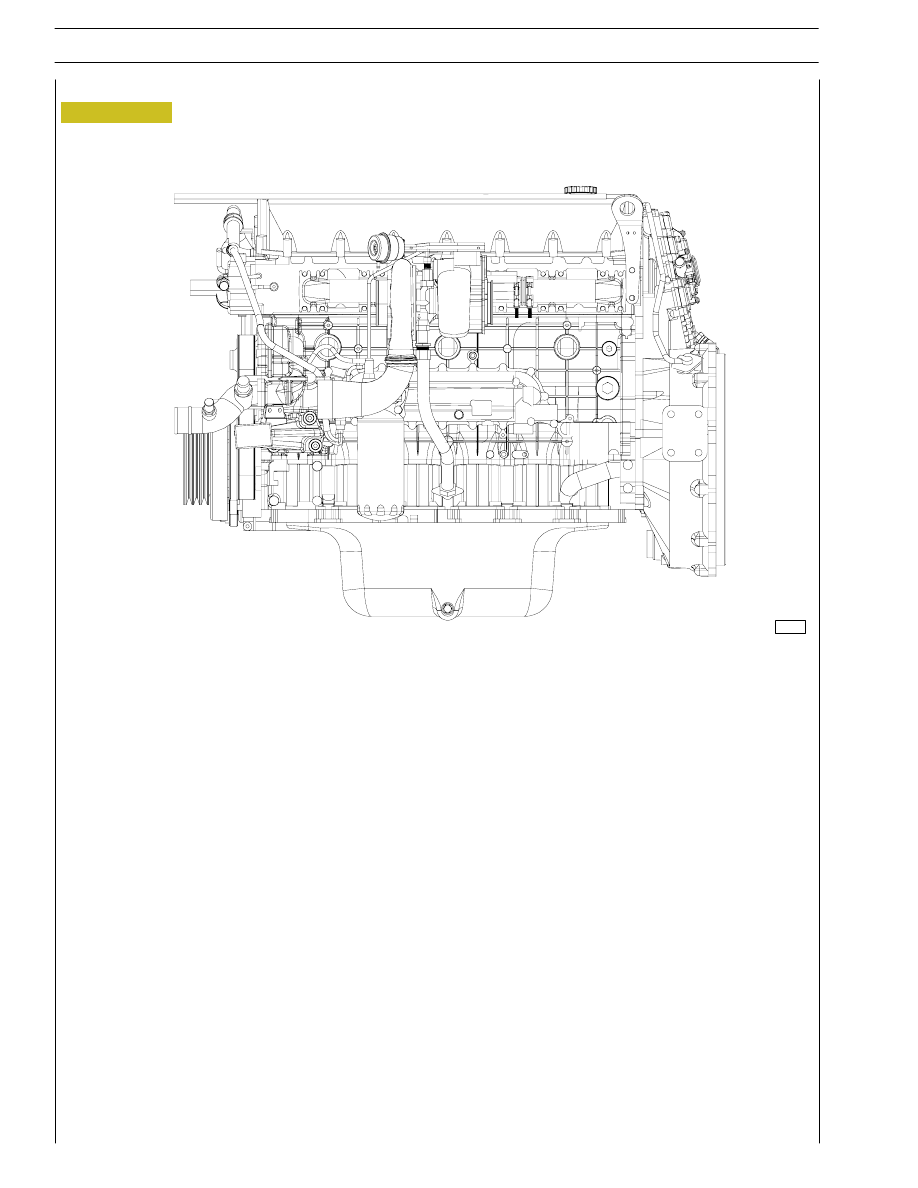

VIEW OF ENGINE (version F2BE0684A*B002)

8

SECTION 1 - GENERAL SPECIFICATIONS

FRONT VIEW

LEFT-HAND SIDE VIEW

81814

81815

Figure 5

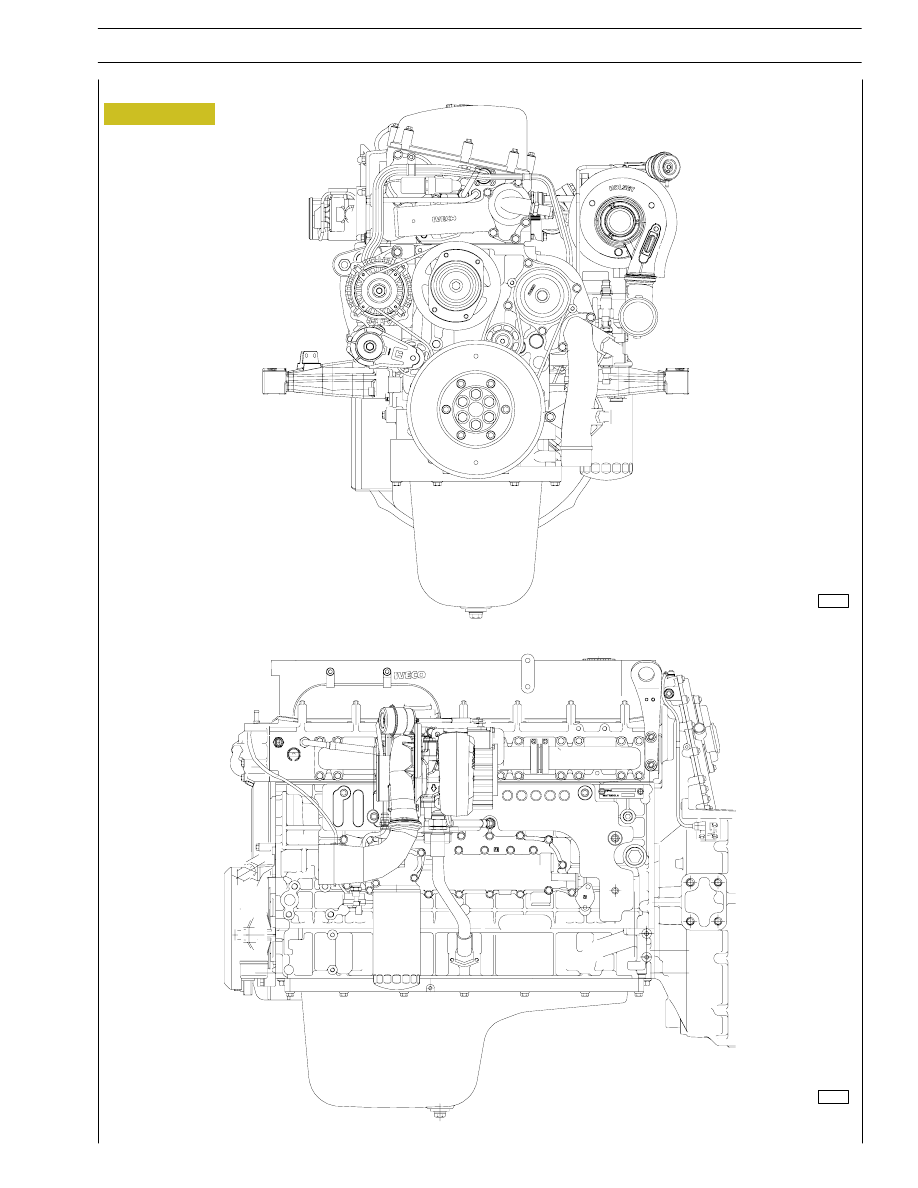

VIEWS OF ENGINE (version F2BE0687A*B101)

SECTION 1 - GENERAL SPECIFICATIONS

9

LUBRICATION

Engine lubrication is obtained with a gear pump driven by the crankshaft via gears.
A heat exchanger governs the temperature of the lubricating oil.
The oil filter, signalling sensors and safety valves are installed in the intercooler.

10

SECTION 1 - GENERAL SPECIFICATIONS

Figure 6

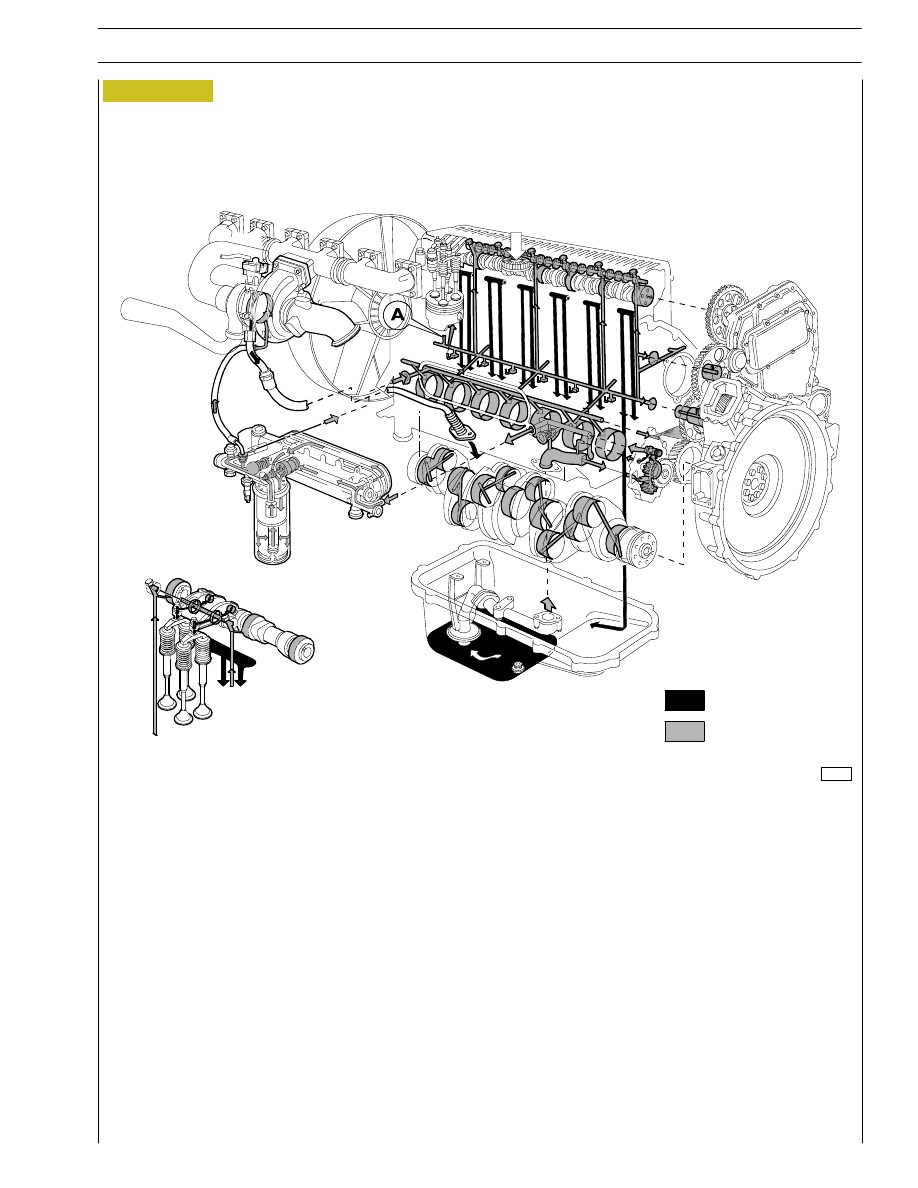

LUBRICATION CIRCUIT

99247

DETAIL A

Dropping oil

Pressure oil

SECTION 1 - GENERAL SPECIFICATIONS

11
