METER AND GAUGE

8E–11

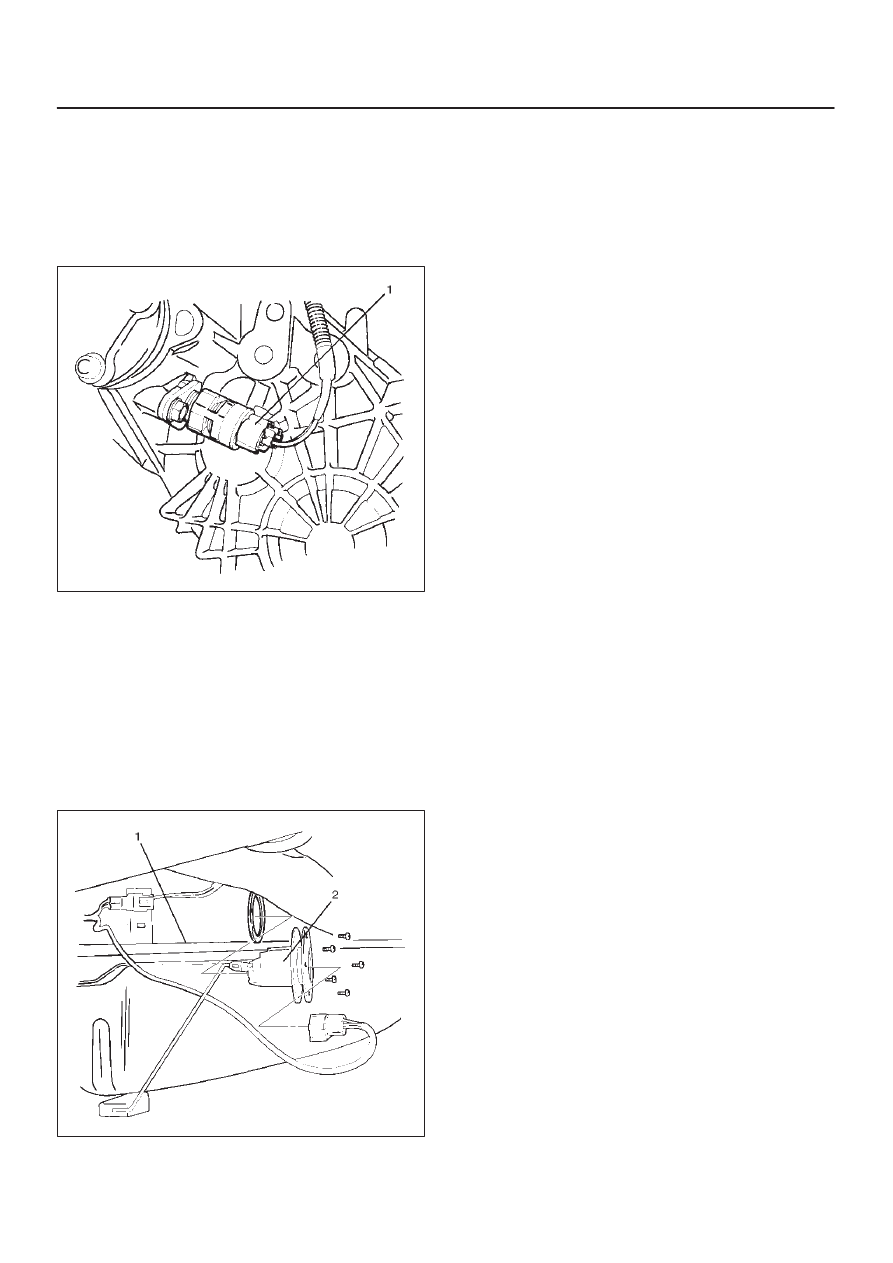

Vehicle Speed Sensor

Removal

1. Disconnect the battery ground cable.
2. Disconnect the connector, remove the vehicle speed

sensor body by rotating it and then remove the vehicle
speed sensor(1).

826RS009

Installation

To install, follow the removal steps in the reverse order,
noting the following point.

1. Tighten the vehicle speed sensor to the specified

torque.

Torque: 27 N·m (20 lb ft)

Fuel Tank Unit

Removal

1. Disconnect the battery ground cable.
2. Remove the fuel tank(1).

Refer to the Fuel Tank removal steps in Engine
section

3. Disconnect the connectors, remove five screws and

then remove the fuel tank unit(2).

140RS006

Installation

To install, follow the removal steps in the reverse order.

8E–12 METER AND GAUGE

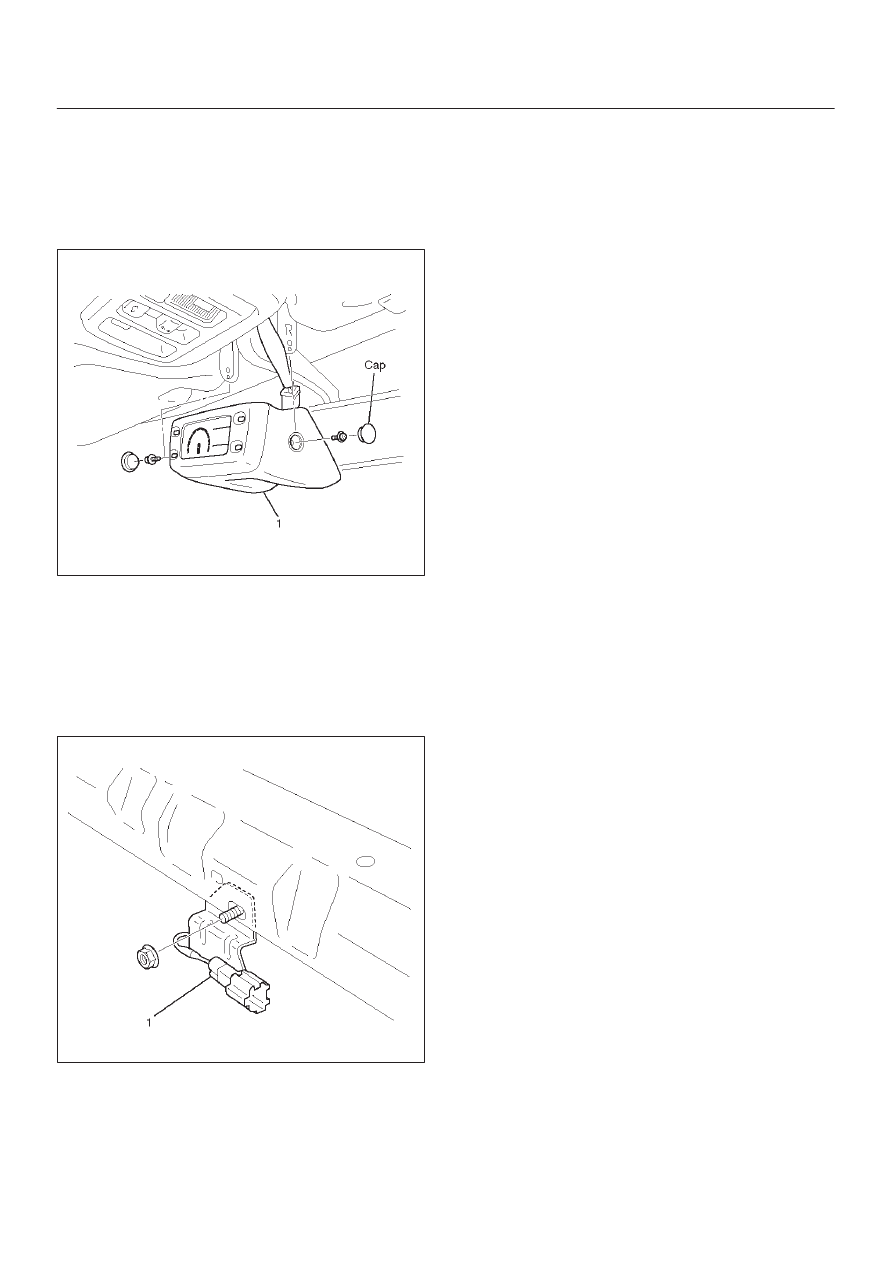

Multi Meter

Removal

1. Disconnect the battery ground cable.
2. Remove two caps, two screws and disconnect the

connector to remove the multi meter(1).

821RW036

Installation

To install, follow the removal steps in the revers order.

Ambient Sensor

Removal

1. Disconnect the battery ground cable.
2. Disconnect the connector and remove the nut to

remove the ambient sensor(1).

821RW035

Installation

To install, follow the removal steps in the reverse order.

METER AND GAUGE

8E–13

Main Data and Specifications

Torque Specifications

Application

N·m

Lb Ft

Lb In

Vehicle Speed Sensor Fixing

27

20

—
