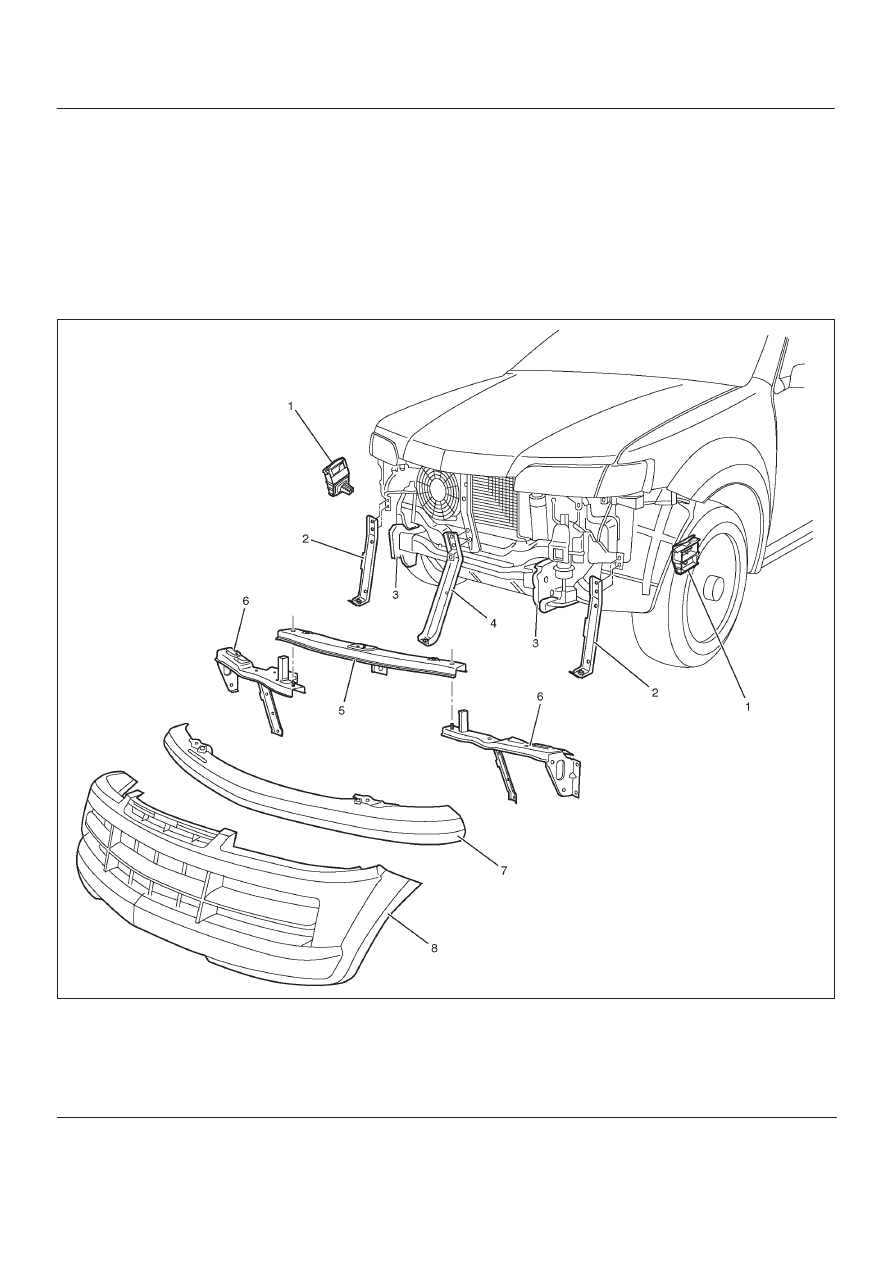

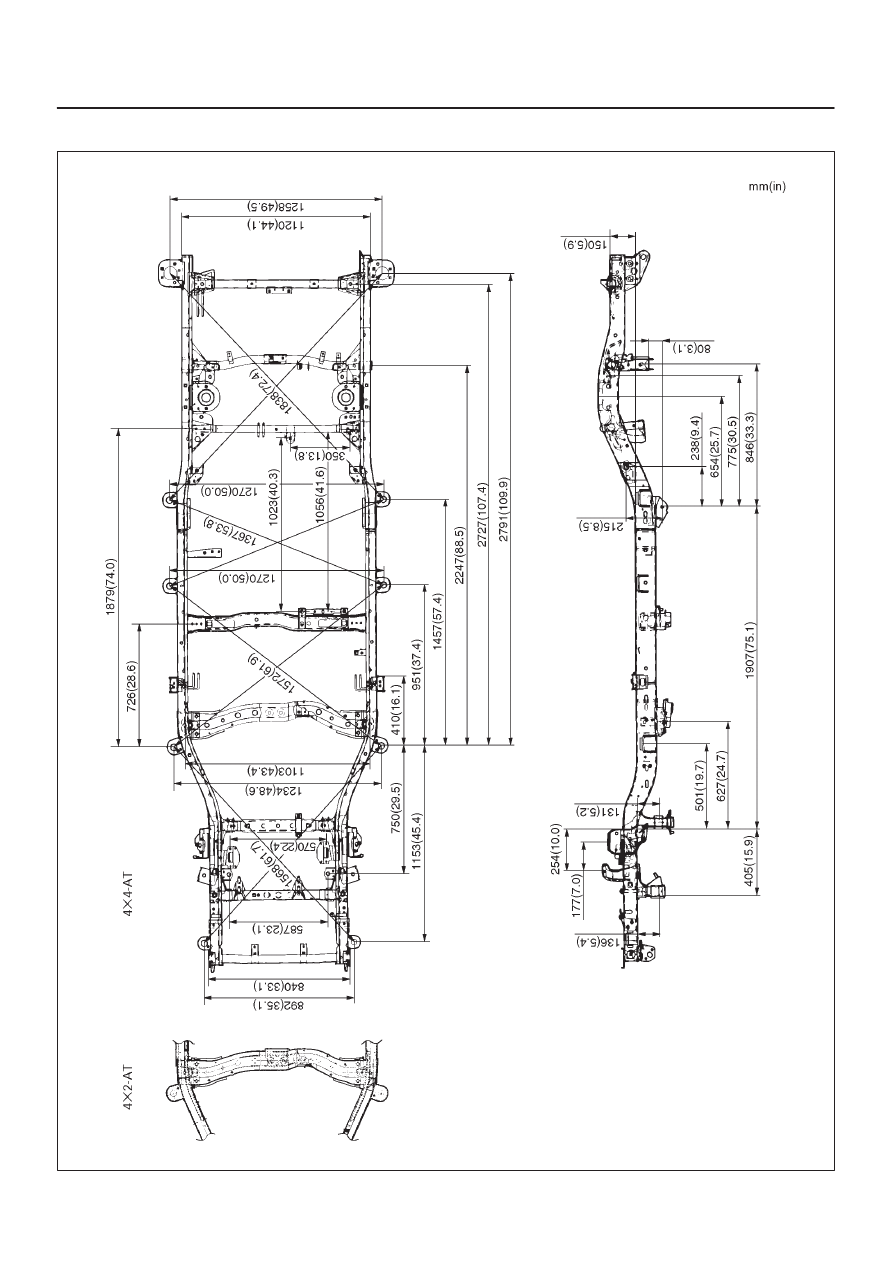

8F–1 BODY STRUCTURE AXIOM BODY AND ACCESSORIES BODY STRUCTURE CONTENTS Service Precaution 8F–2 . . . . . . . . . . . . . . . . . . . . . . Frame 8F–2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . General Description 8F–2 . . . . . . . . . . . . . . . . . . . . . Frame Dimensions 8F–3 . . . . . . . . . . . . . . . . . . . . General Description (Bumper) 8F–4 . . . . . . . . . . . . Front Bumper 8F–4 . . . . . . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–4 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rear Bumper 8F–7 . . . . . . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–7 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . General Description (Sheet Metal) 8F–10 . . . . . . . . . Engine Hood 8F–10 . . . . . . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–10 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Engine Hood Lock 8F–13 . . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–13 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Front Fender Panel 8F–15 . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–15 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Body Mounting 8F–18 . . . . . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–18 . . . . . . . . . . . . . . . . . . . . . . . . Tightening Torque 8F–18 . . . . . . . . . . . . . . . . . . . . . . . Body Dimension 8F–19 . . . . . . . . . . . . . . . . . . . . . . . . Front Section 8F–19 . . . . . . . . . . . . . . . . . . . . . . . . . Room Section (Front Side) 8F–22 . . . . . . . . . . . . . . Room Section (Rear Side) 8F–24 . . . . . . . . . . . . . . Rear Section 8F–26 . . . . . . . . . . . . . . . . . . . . . . . . . . Side Body Section (Front side) 8F–28 . . . . . . . . . . Side Body Section (Rear side) 8F–30 . . . . . . . . . . General Description (Body) 8F–32 . . . . . . . . . . . . . . . Instrument Panel Assembly 8F–32 . . . . . . . . . . . . . . . Parts Location 8F–32 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–33 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–34 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Front Door Assembly 8F–35 . . . . . . . . . . . . . . . . . . . . Parts Location 8F–35 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–35 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–36 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rear Door Assembly 8F–37 . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–37 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–37 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–38 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Front Window Regulator, Glass and Glass 8F–39 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–39 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–41 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rear Window Regulator, Glass and Glass 8F–42 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–42 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–43 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–45 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tailgate 8F–46 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–46 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–47 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–48 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Spare Tire Hanger 8F–49 . . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–49 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Windshield 8F–51 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–51 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–51 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–52 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rear Quarter Glass 8F–55 . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–55 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–55 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–56 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tailgate Glass 8F–57 . . . . . . . . . . . . . . . . . . . . . . . . . . Parts Location 8F–57 . . . . . . . . . . . . . . . . . . . . . . . . Removal 8F–57 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Installation 8F–58 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Main Data and Specifications 8F–59 . . . . . . . . . . . . . |
