SUN ROOF/CONVERTIBLE TOP

8I–17

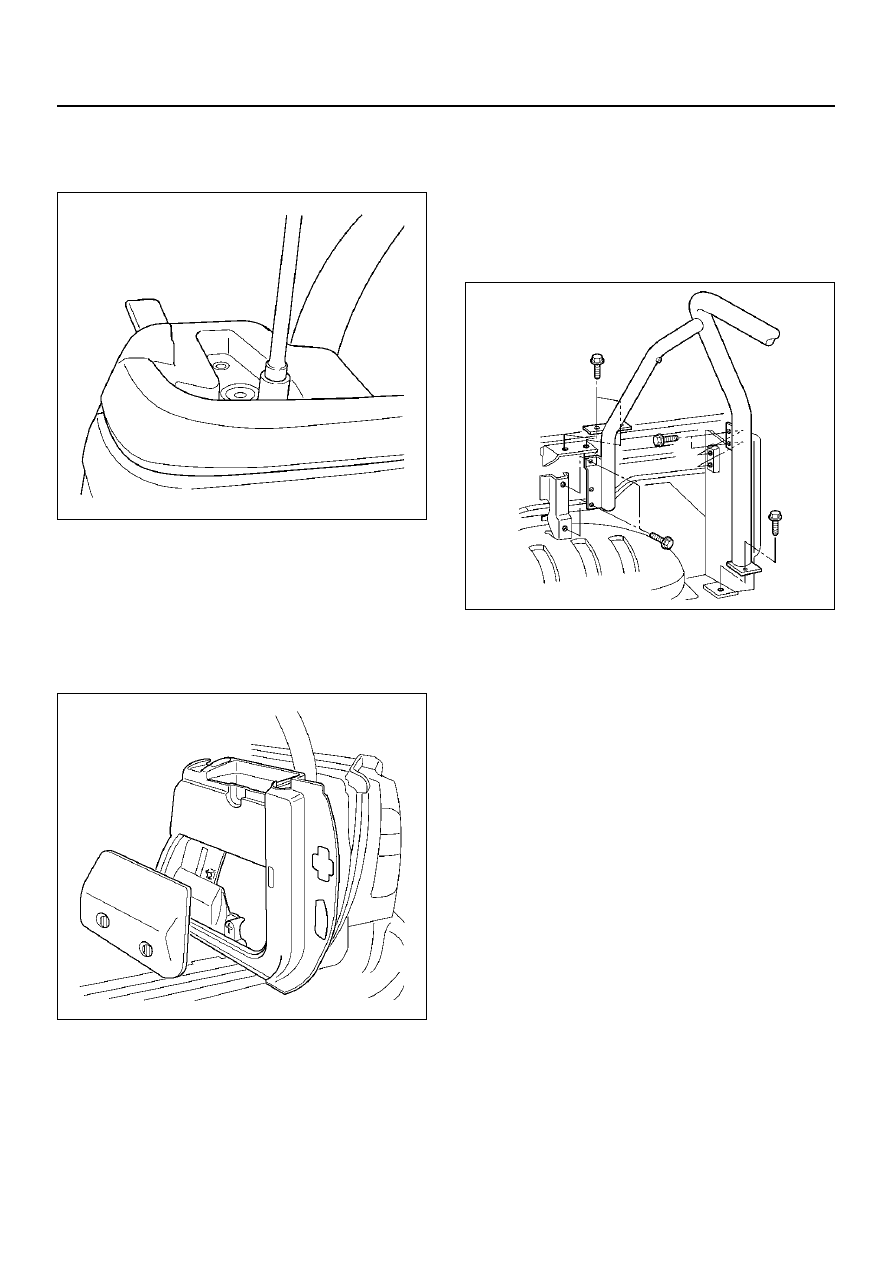

7. Remove the left and right quarter side moldings

(Soft top model).

• Remove the six bolts and six screws.

687RW002

8. Remove the weather strip.

9. Remove the rear end floor trim cover.

• Remove the five fixing screws.

10. Remove the right luggage side trim cover.

• Remove the jack & tool lid and the tools. Then

remove the fixing screw and pull the clips out
from the body panel.

687RW005

• To remove the left luggage side trim cover,

disconnect the accessory socket connector.

11. Remove the rear seat belt assembly.

• Refer to Rear Seat Belt in Restraints section.

12. Remove the seat belt cross bar assembly.

• Remove the two sets of seven fixing bolts on the

left and right sides. Note that on the soft top
model, two sets of the fixing bolts are also used to
secure the tarpaulin frame assembly in place,
and that on the resin top model, one set of the
fixing bolts are also used to secure the resin top
in place.

688RW009

Installation

To install, follow the removal steps in the reverse order,
noting the following points.

1. Tighten the rear seat belt anchor bolts to the

specified torque.

Torque: 39 N·m (29 Ib ft)

2. Tighten the seat belt cross bar assembly fixing bolts

to the specified torque.

Torque: 19 N·m (14 Ib ft)

8I–18

SUN ROOF/CONVERTIBLE TOP

Main Data and Specifications

Torque Specification

Application

N·m

lb ft

lb in

Sunroof Glass Fixing Screws (LWB)

4

—

35

Sunroof Handle Plate Fixing Nuts (SWB)

8

—

69

Resin Top Assembly Fixing Bolts and Nuts

15

11

—

Rear Seat Belt Anchor Bolts

39

29

—

Seat Belt Cross Bar Assembly Fixing Bolts

19

14

—

EXTERIOR/INTERIOR TRIM

8J–1

RODEO

BODY AND ACCESSORIES

CONTENTS

EXTERIOR / INTERIOR TRIM

Service Precaution. . . . . . . . . . . . . . . . . . . . .

8J–2

Consoles . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–3

Consoles and Associated Parts  . . . . . . . . .

8J–3

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–3

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–3

Front Door Trim Panel . . . . . . . . . . . . . . . . . .

8J–4

Front Door Trim Panel and Associated
Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–4

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–5

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–5

Rear Door Trim Panel . . . . . . . . . . . . . . . . . .

8J–6

Rear Door Trim Panel and Associated
Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–6

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–7

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–7

Door Mirror Assembly  . . . . . . . . . . . . . . . . . .

8J–8

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–8

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–8

Interior Trim Panels (LWB)  . . . . . . . . . . . . . .

8J–9

Interior Trim Panels and Associated Parts .

8J–9

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–9

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–11

Interior Trim Panels (SWB) . . . . . . . . . . . . . .

8J–12

Interior Trim Panels and Associated Parts .

8J–12

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–12

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–13

Headlining (LWB). . . . . . . . . . . . . . . . . . . . . .

8J–14

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8J–14

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–14

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–15

Headlining (SWB)  . . . . . . . . . . . . . . . . . . . . .

8J–16

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8J–16

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–17

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8J–18

Wheel Arch Protector (LWB) . . . . . . . . . . . . .

8J–19

Wheel Arch Protector and Associated Parts

8J–19

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–19

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–19

Wheel Arch Protector (SWB) . . . . . . . . . . . . .

8J–20

Wheel Arch Protector and Associated
Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–20

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–20

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–20

Wheel Arch Molding (SWB) . . . . . . . . . . . . . .

8J–21

Wheel Arch Molding and Associated Parts.

8J–21

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–21

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–22

Wheel Arch Molding (LWB) . . . . . . . . . . . . . .

8J–23

Wheel Arch Molding and Associated Parts.

8J–23

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–23

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–24

Fuel Filler Door  . . . . . . . . . . . . . . . . . . . . . . .

8J–24

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8J–24

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–24

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–24

Roof Rail  . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–25

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8J–25

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–25

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–25

License Plate Garnish . . . . . . . . . . . . . . . . . .

8J–26

Parts Location. . . . . . . . . . . . . . . . . . . . . . .

8J–26

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8J–26

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8J–27

Power Door Mirror System  . . . . . . . . . . . . . .

8J–27

General Description  . . . . . . . . . . . . . . . . . .

8J–27

Door Mirror Switch  . . . . . . . . . . . . . . . . . . .

8J–27

Power Window System . . . . . . . . . . . . . . . . .

8J–28

General Description  . . . . . . . . . . . . . . . . . .

8J–28

Power Window Switch Driver Seat Side . . .

8J–28

Power Window Motor . . . . . . . . . . . . . . . . .

8J–29

Main Data and Specifications  . . . . . . . . . . . .

8J–30

SECTION

8J–2

EXTERIOR/INTERIOR TRIM

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE SRS WIRING, REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE SPECIFIED, do not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded fasteners or
fastener joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force, and may damage the fastener.
When you install fasteners, use the correct
tightening sequence and specifications. Following
these instructions can help you avoid damage to
parts and systems.
