8F–66

BODY STRUCTURE

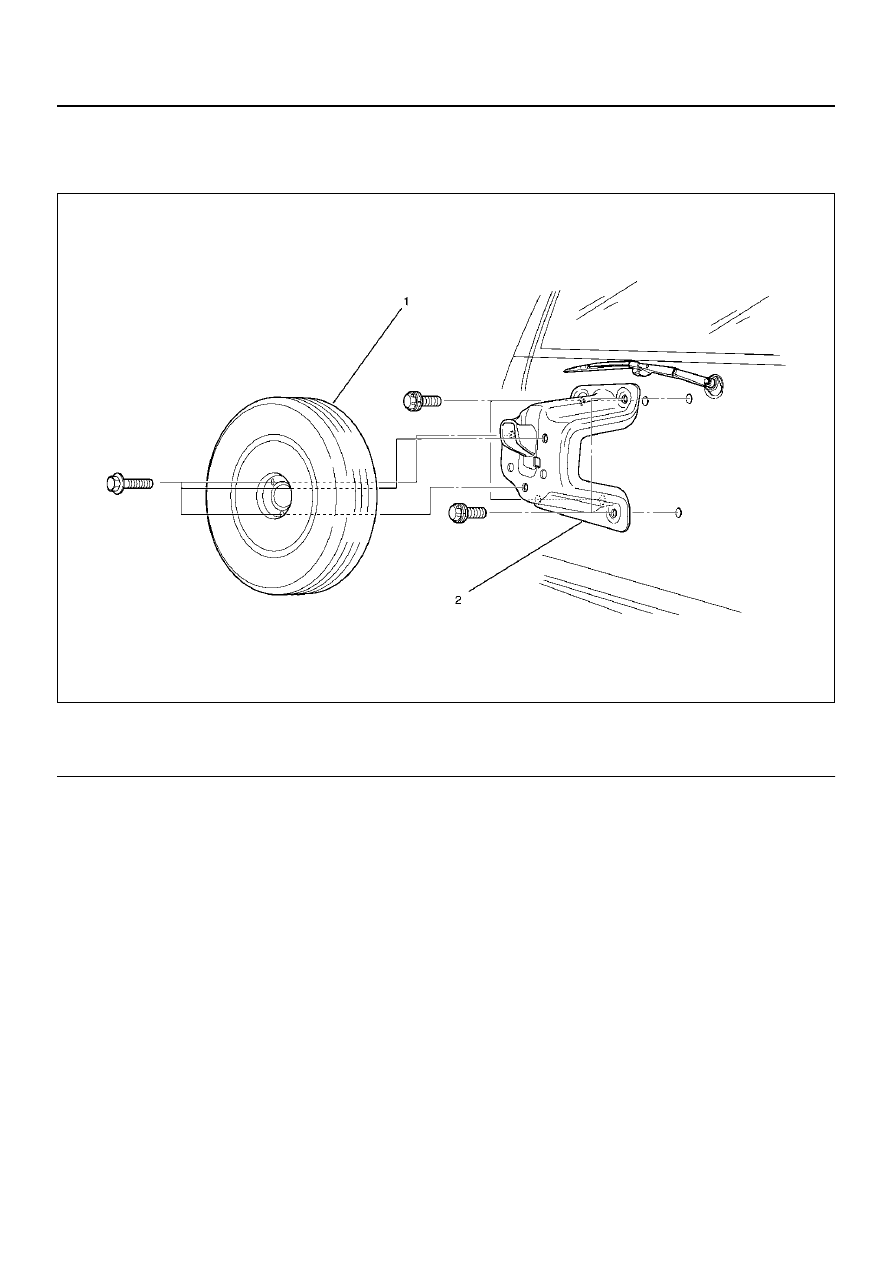

Spare Tire Carrier

Parts Location

530RX005

EndOFCallout

Removal

1. Remove the spare tire.

2. Remove the spare tire carrier by using spare tire

carrier nut wrench J–34355.

Installation

1. Spare tire carrier.

• Tighten the carrier fixing bolts to the specified

torque.

Torque : 31 N·m (23 lb ft)

2. Spare tire

• Tighten the spare tire fixing bolts to the specified

torque.

Torque : 118 N·m (87 lb ft)

Legend

(1) Spare Tire
(2) Spare Tire Carrier

BODY STRUCTURE

8F–67

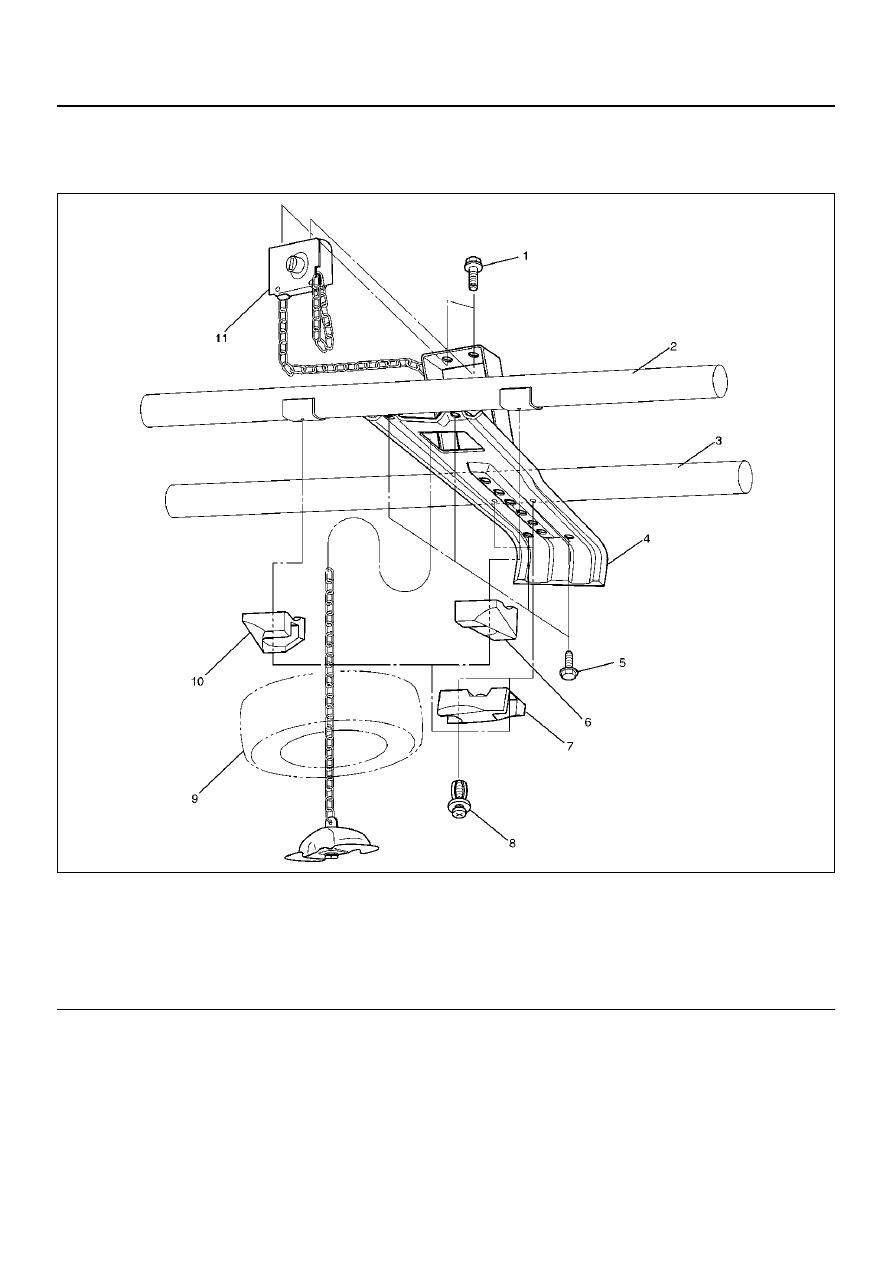

Spare Tire Hanger

Parts Location

530RY00005

EndOFCallout

Legend

(1) Spare Tire Hanger Assembly Fixing Bolt
(2) End Cross Member
(3) Rear Suspension · Cross Member
(4) Spare Tire Support
(5) Spare Tire Support Fixing Bolt

(6) Spare Tire Stopper Rubber (RH)
(7) Spare Tire Stopper Rubber (Front)
(8) Stopper Rubber Fixing Clip
(9) Spare Tire

(10) Spare Tire Stopper Rubber (LH)

(11) Spare Tire Hanger Assembly

8F–68

BODY STRUCTURE

Removal

1. Open the hatch gate and tail gate.

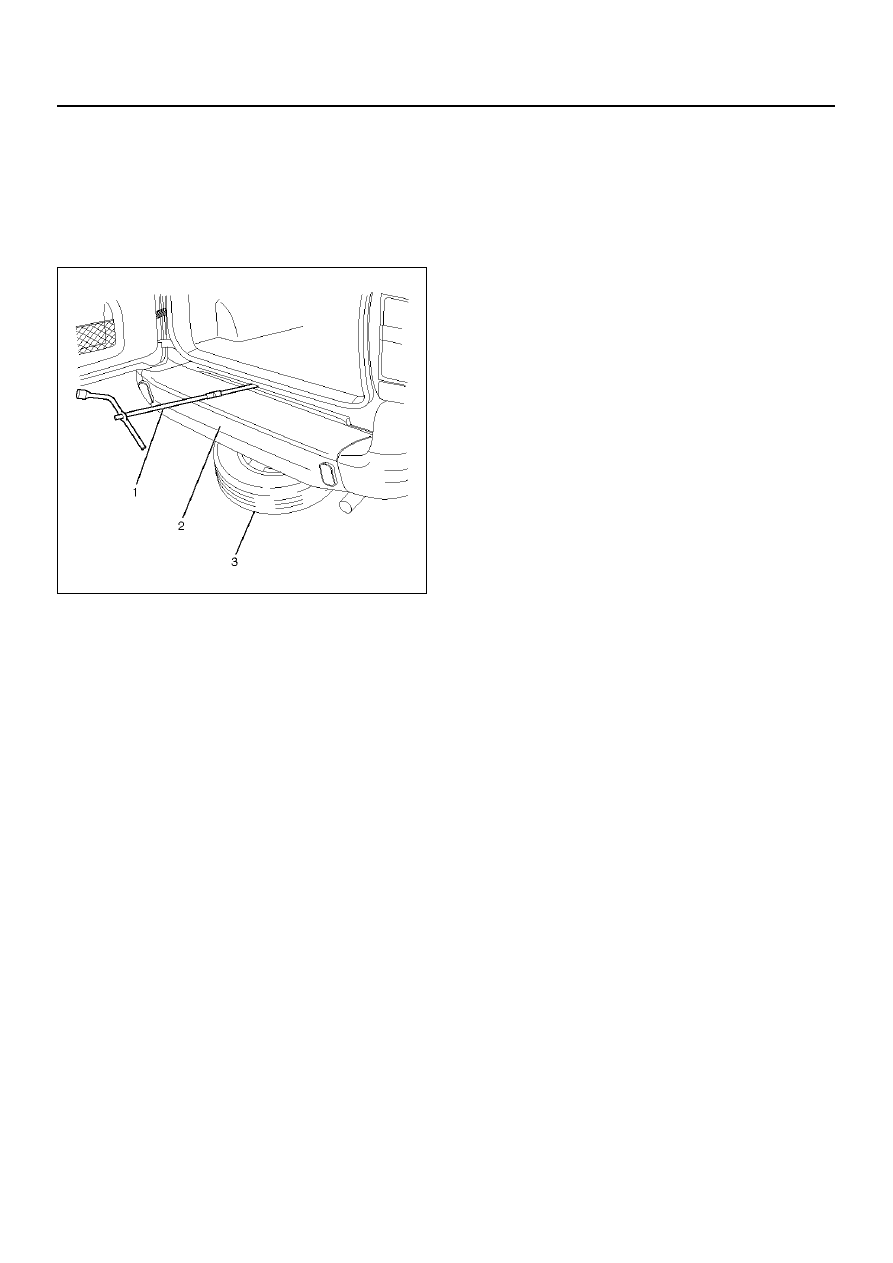

2. Remove the spare tire (3).

• Put the spare tire handle (1) to the center of

upper side of rear bumper (2) and turn
counterclockwise. Put spare tire down.

530RW005

3. Remove the spare tire support.

• Remove the four bolts that are fixed to frame

cross member.

4. Remove the spare tire hanger assembly.

• Remove the two fixing bolts.

Installation

To install, follow the removal steps in the reverse order,
noting the following points.

1. Install the spare tire firmly.

2. Tighten the spare tire support fixing bolts to the

specified torque.

Torque : 40 N·m (30 lb ft)

3. Tighten the spare tire hanger fixing bolts to the

specified torque.

Torque : 19 N·m (14 lb ft)

BODY STRUCTURE

8F–69

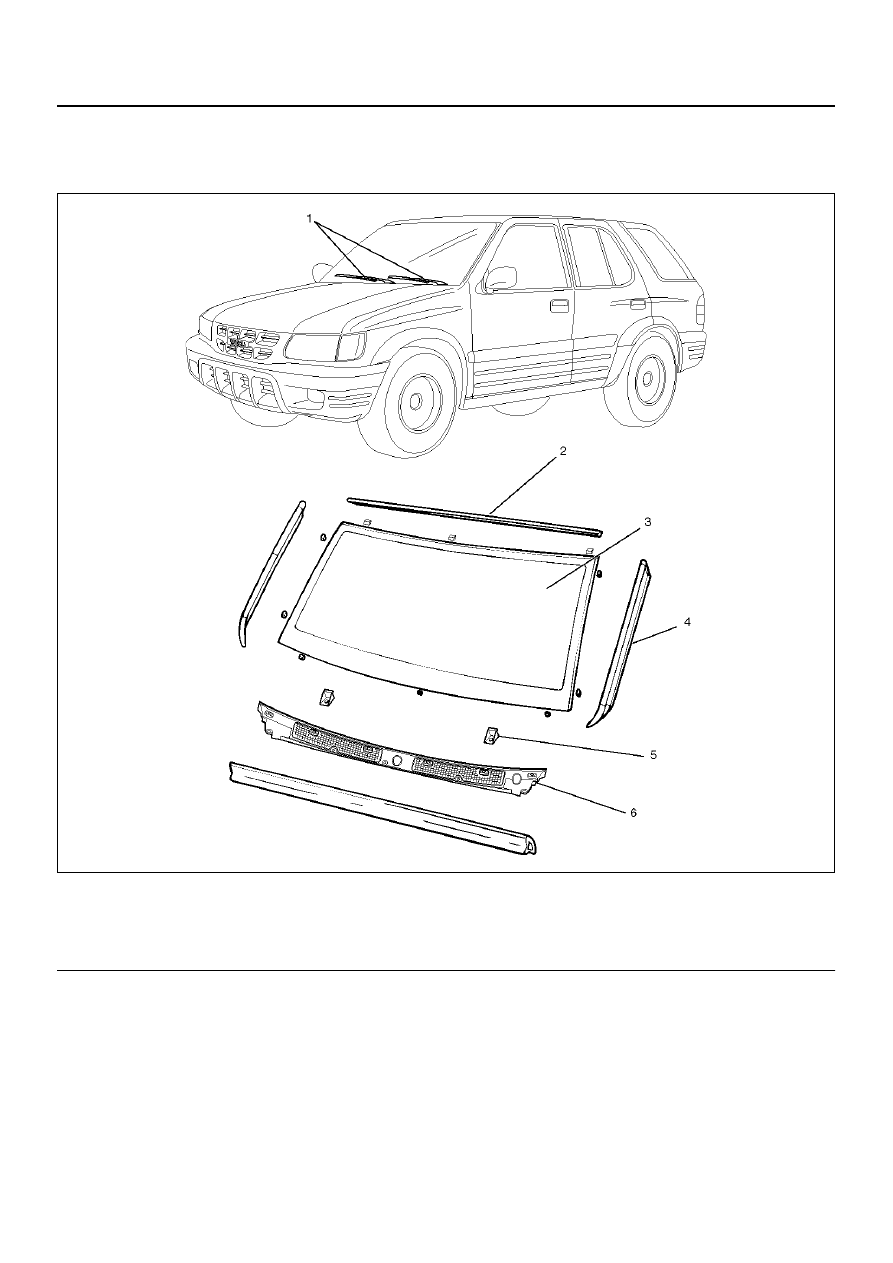

Windshield

Parts Location

607R100001

EndOFCallout

Legend

(1) Windshield Wiper Arm
(2) Windshield Upper Molding
(3) Windshield

(4) Windshield Side Molding
(5) Windshield Support
(6) Front Cowl Cover
