6B–12

ENGINE COOLING (6VD1 3.2L)

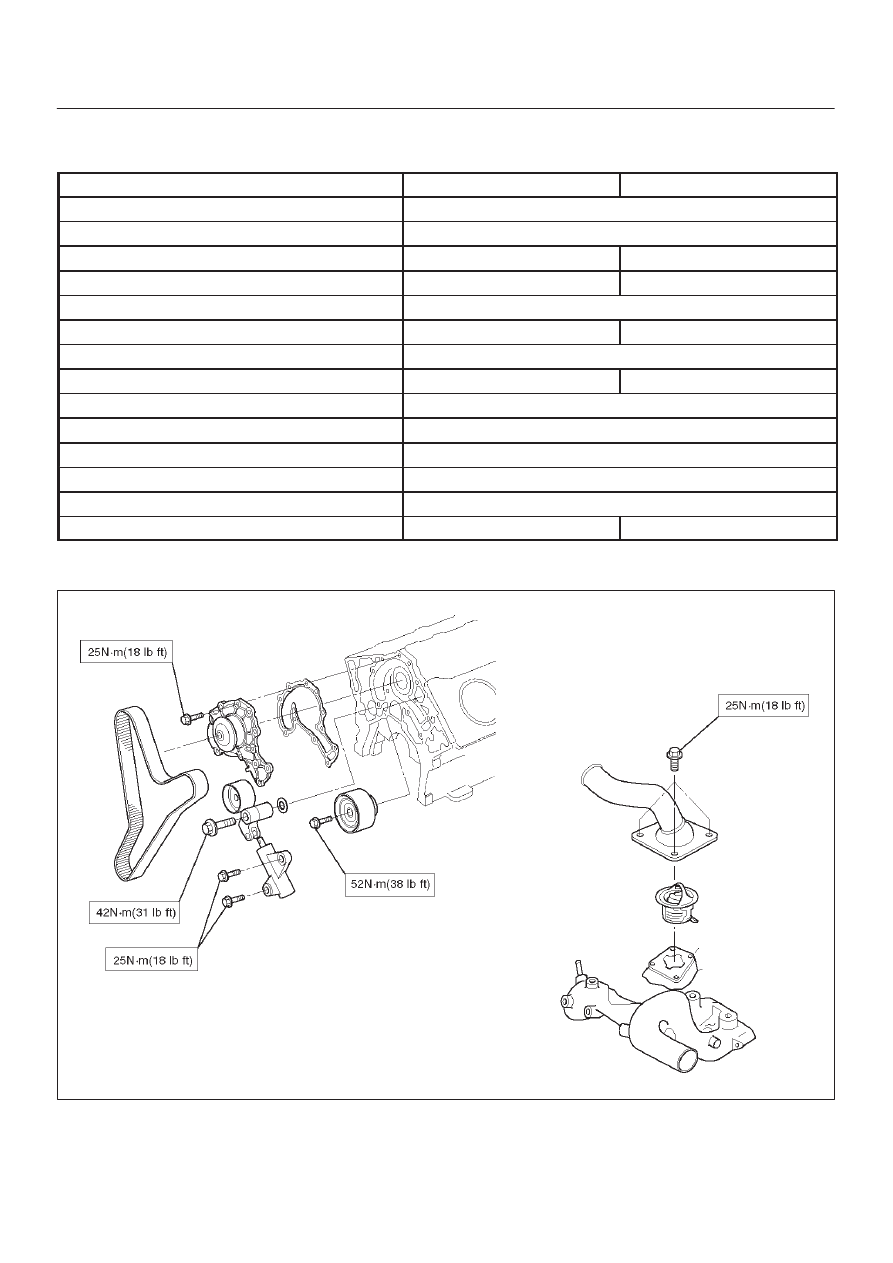

Main Data and Specifications

General Specifications

M/T

A/T

Cooling system

Engine coolant forced circulation

Radiator

Tube type corrugated (2 tube in row)

Heat radiation capacity

70,000 kcal/h

77,800 kcal/h

Heat radiation area

9.74m

@

 (104.8ft

@

)

11.74m

@

 (126.4ft

@

)

Radiator front area

0.263m

@

 (2.83ft

@

)

Radiator dry weight

42N (9.4lb)

45N (10.1lb)

Radiator cap valve opening pressure

93.3

∼

 122.7kpa (13.5

∼

 17.8psi)

Engine coolant capacity

2.5lit (0.6 US gal)

2.4lit (0.6 US gal)

Engine coolant pump

Centrifugal impeller type

Delivery

300 (317) or more

Pump speed

5000

±

 50 rpm

Thermostat

Wax pellet type with air hole

Valve opening temperature

74.5

∼

 78.5

°

C (166.1

∼

 173.3

°

F)

Engine coolant total capacity

11.1lit (2.93 US gal)

10.0lit (2.64 US gal)

Torque Specifications

E06RW004

ENGINE COOLING (6VD1 3.2L)

6B–13

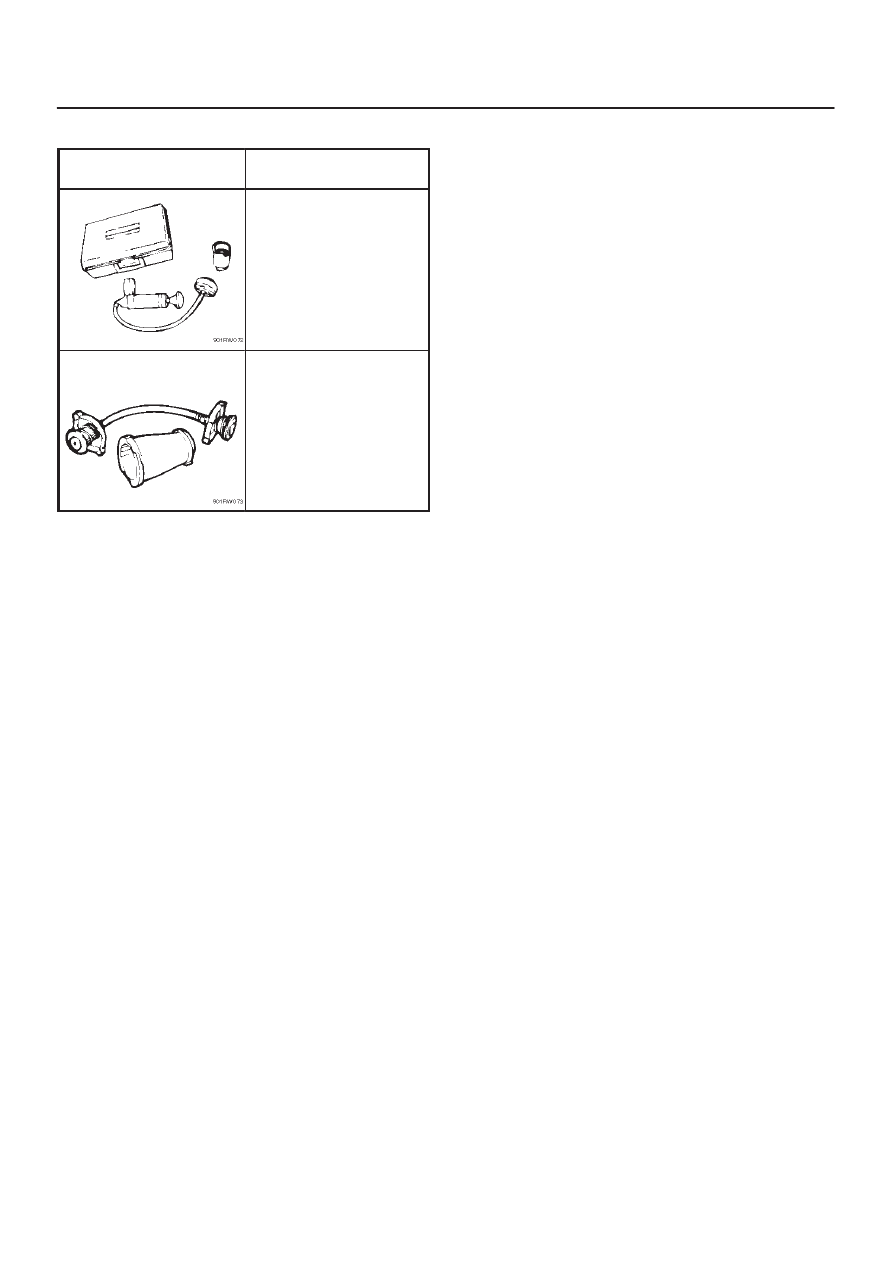

Special Tool

ILLUSTRATION

TOOL NO.

TOOL NAME

J–24460–01

Tester; radiator cap

J–33984–A

Adapter; radiator cap

ENGINE FUEL (6VD1 3.2L)

6C–1

RODEO

ENGINE

CONTENTS

ENGINE FUEL FOR LONG WHEEL BASE

Service Precaution. . . . . . . . . . . . . . . . . . . . .

6C–1

General Description  . . . . . . . . . . . . . . . . . .

6C–2

Fuel Metering . . . . . . . . . . . . . . . . . . . . . . .

6C–3

Fuel Filter. . . . . . . . . . . . . . . . . . . . . . . . . . . .

6C–4

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

6C–4

Inspection . . . . . . . . . . . . . . . . . . . . . . . . . .

6C–4

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

6C–5

Inspection . . . . . . . . . . . . . . . . . . . . . . . . . .

6C–5

In–Tank Fuel Filter . . . . . . . . . . . . . . . . . . .

6C–5

Fuel Pump Flow Test  . . . . . . . . . . . . . . . . .

6C–5

Fuel Pump . . . . . . . . . . . . . . . . . . . . . . . . . . .

6C–6

Fuel Pump and Associated Parts . . . . . . . .

6C–6

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

6C–6

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

6C–7

Fuel Tube / Quick – Connector Fittings . . . . .

6C–7

Precautions. . . . . . . . . . . . . . . . . . . . . . . . .

6C–7

Cautions During Work  . . . . . . . . . . . . . . . .

6C–7

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

6C–7

Reuse of Quick–Connector. . . . . . . . . . . . .

6C–8

Assembling Advice . . . . . . . . . . . . . . . . . . .

6C–8

Fuel Pump Relay . . . . . . . . . . . . . . . . . . . . . .

6C–9

General Description  . . . . . . . . . . . . . . . . . .

6C–9

Fuel Tank. . . . . . . . . . . . . . . . . . . . . . . . . . . .

6C–9

Fuel Tank and Associated Parts . . . . . . . . .

6C–9

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

6C–9

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

6C–10

Fuel Gauge Unit. . . . . . . . . . . . . . . . . . . . . . .

6C–10

Removal and Installation  . . . . . . . . . . . . . .

6C–10

Fuel Filler Cap . . . . . . . . . . . . . . . . . . . . . . . .

6C–10

General Description  . . . . . . . . . . . . . . . . . .

6C–10

Inspection . . . . . . . . . . . . . . . . . . . . . . . . . .

6C–10

Main Data and Specifications  . . . . . . . . . . . .

6C–11

Special Tool  . . . . . . . . . . . . . . . . . . . . . . . .

6C–11

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS).   REFER TO THE SRS
COMPONENT AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER   YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING.   WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE SRS WIRING,   REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT   IN
POSSIBLE AIR BAG DEPLOYMENT, PERSONAL
INJURY, OR OTHERWISE UNNEEDED SRS SYSTEM
REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location.   When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will   call out those fasteners that require a
replacement after removal. ISUZU will also call out
the   fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE SPECIFIED, do   not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded   fasteners
or fastener joint interfaces. Generally, such
coatings adversely affect the fastener   torque and
the joint clamping force, and may damage the
fastener. When you install fasteners,   use the
correct tightening sequence and specifications.
Following these instructions can help you   avoid
damage to parts and systems.

SECTION

6C–2

ENGINE FUEL (6VD1 3.2L)

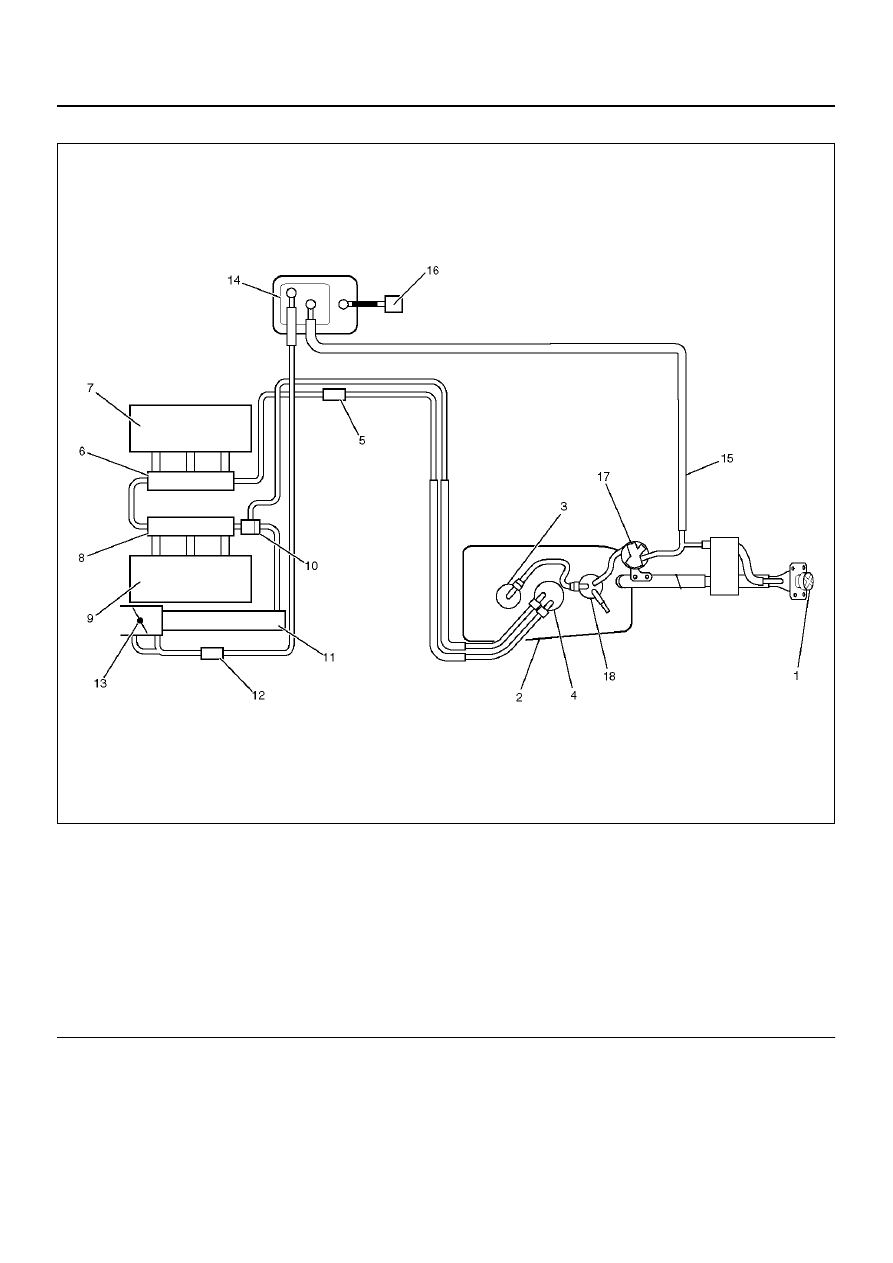

General Description

140R100026

EndOFCallout

Legend

(1) Fuel Filler Cap
(2) Fuel Tank
(3) Rollover Valve
(4) Fuel Pump and Sender Assembly
(5) Fuel Filter
(6) Fuel Rail Right
(7) Right Bank
(8) Fuel Rail Left
(9) Left Bank

(10) Fuel Pressure Control Valve

(11) Common Chamber

(12) Duty Solenoid Valve
(13) Throttle Valve
(14) Canister
(15) Vent Hose
(16) Vent Solenoid Cut Valve
(17) Separator
(18) Shut off Valve (With Over Pressure Relief

Valve)
