6A1 – 104  4JB1/4JB1T/4JB1TC/4JG2 - ENGINE

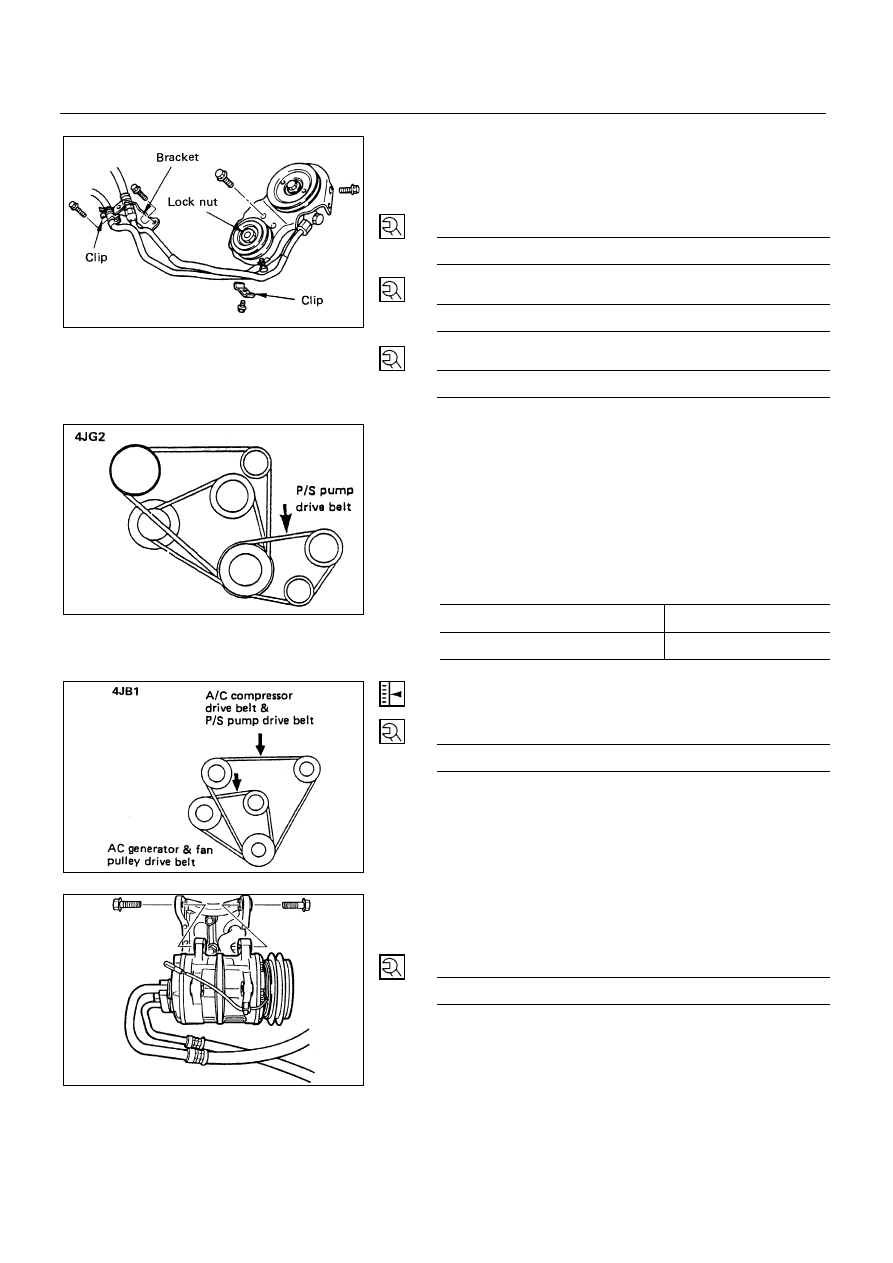

10. Power Steering Pump & Bracket Assembly (Power

Steering Model)
•

Install the power steering pump and pipe bracket then
tighten bolts to the specified torque.

Pump Bolts Torque

N∙m (kg∙m/lb∙ft)



19 (1.9/14)



Pipe Bracket Bolts Torque

N∙m (kg∙m/lb∙ft)



19 (1.9/14)



Clip Bolt Torque

N∙m (kg∙m/lb∙in)



10 (1.0/87)



•

Install Power Steering pump drive belt and adjust belt
tension.
Check drive belts for wear or damage, and replace
with new ones as necessary.
Check belts for tension, and adjust as necessary.

•

Push the middle of belts with a force of 10kg and
check each bolt for deflection.

•

Standard deflection

mm (in)

Initial tension

P/S pump drive belt

8 - 12 (0.31 - 0.47)

•

P/S pump lock bolt loose, adjust belt tension with
adjust belt.

Idler Lock Nut Torque

N∙m (kg∙m/lb∙ft)



27 (2.8/20)



9. A/C Compressor Assembly (A/C Model)

•

Install the A/C compressor fixing bolts and tighten
bolts to the specified torque.

Compressor Fixing Bolts Torque

N∙m (kg∙m/lb∙ft)



37 (3.8/27)



•

Connect the magnetic clutch harness connector.

6A1-104-1.tif

6A1-104-2.tif

6A1-104-3.tif

6A1-104-4.tif

4JB1/4JB1T/4JB1TC/4JG2 – ENGINE  6A1 – 105

•

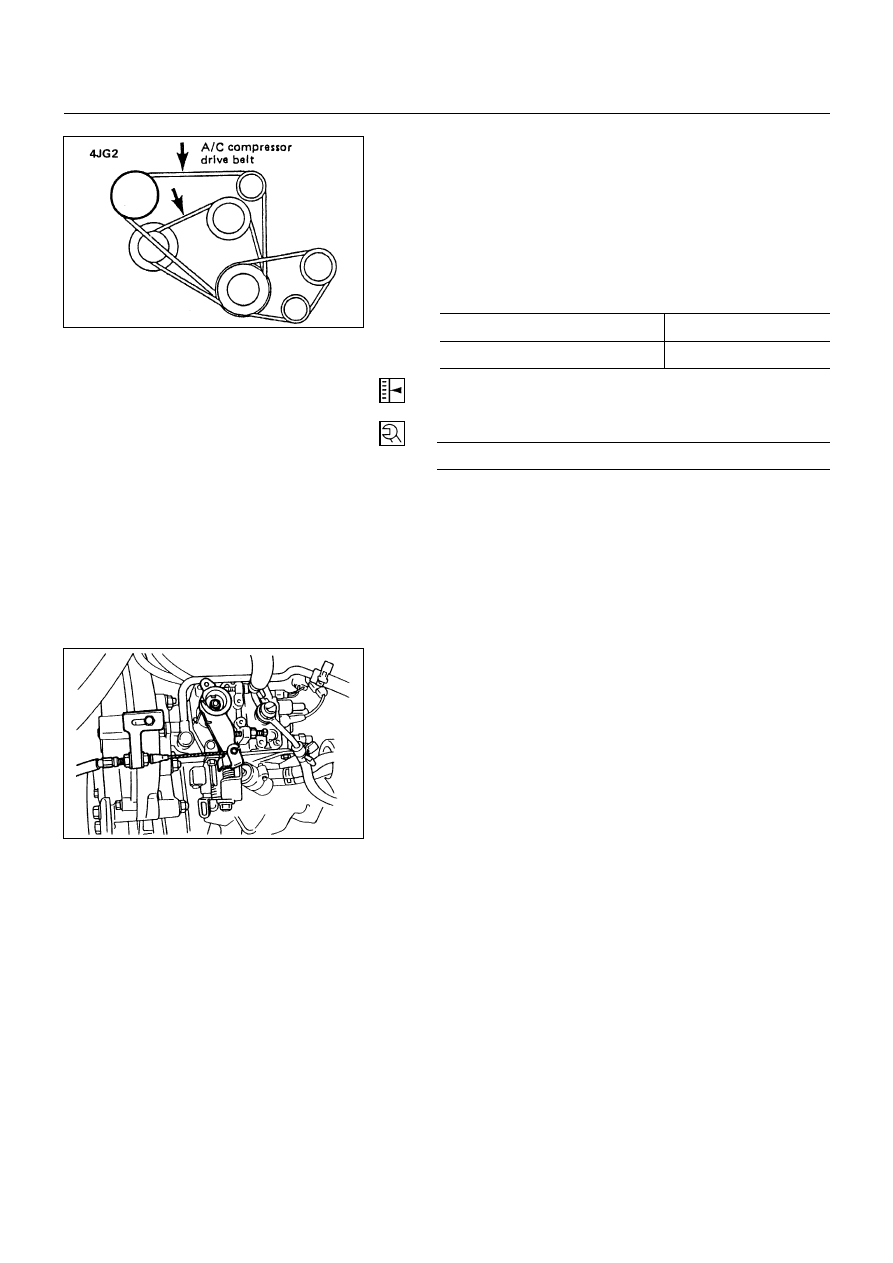

Install A/C compressor drive belt and adjust belt
tension.
Check drive belts for wear or damage, and replace
with new ones as necessary.  Check belts for tension,
and adjust as necessary.

•

Push the middle of belts with a force of 10kg and
check each bolt for deflection.

•

Standard deflection

mm (in)

Initial tension

A/C compressor drive belt

8 - 12(0.31 - 0.47)

•

A/C compressor pulley lock bolt loose, adjust belt
tension with adjuster's adjust bolt.

Idler Lock Nut Torque

N∙m (kg∙m/lb∙ft)



27 (2.8/20)



8. Oil Pressure Switch Harness

•

Connect the oil pressure switch harness connector.

7. Fuel Hose

•

Connect the fuel feed hose and return hose then
tighten clip securely.

6. Glow Plug Harness

•

Install the harness connector then tighten bolt
securely.

5. Engine Control Cable

1) Install the control wire to the engine control lever.
2) Hold accelerator lever in the fully closed position and

stretch the control cable in the direction indicated by
the arrow to remove any slack.

3) Tighten the accelerator cable bracket bolt.

6A1-105-1.tif

6A1-105-2.tif

6A1 – 106  4JB1/4JB1T/4JB1TC/4JG2 - ENGINE

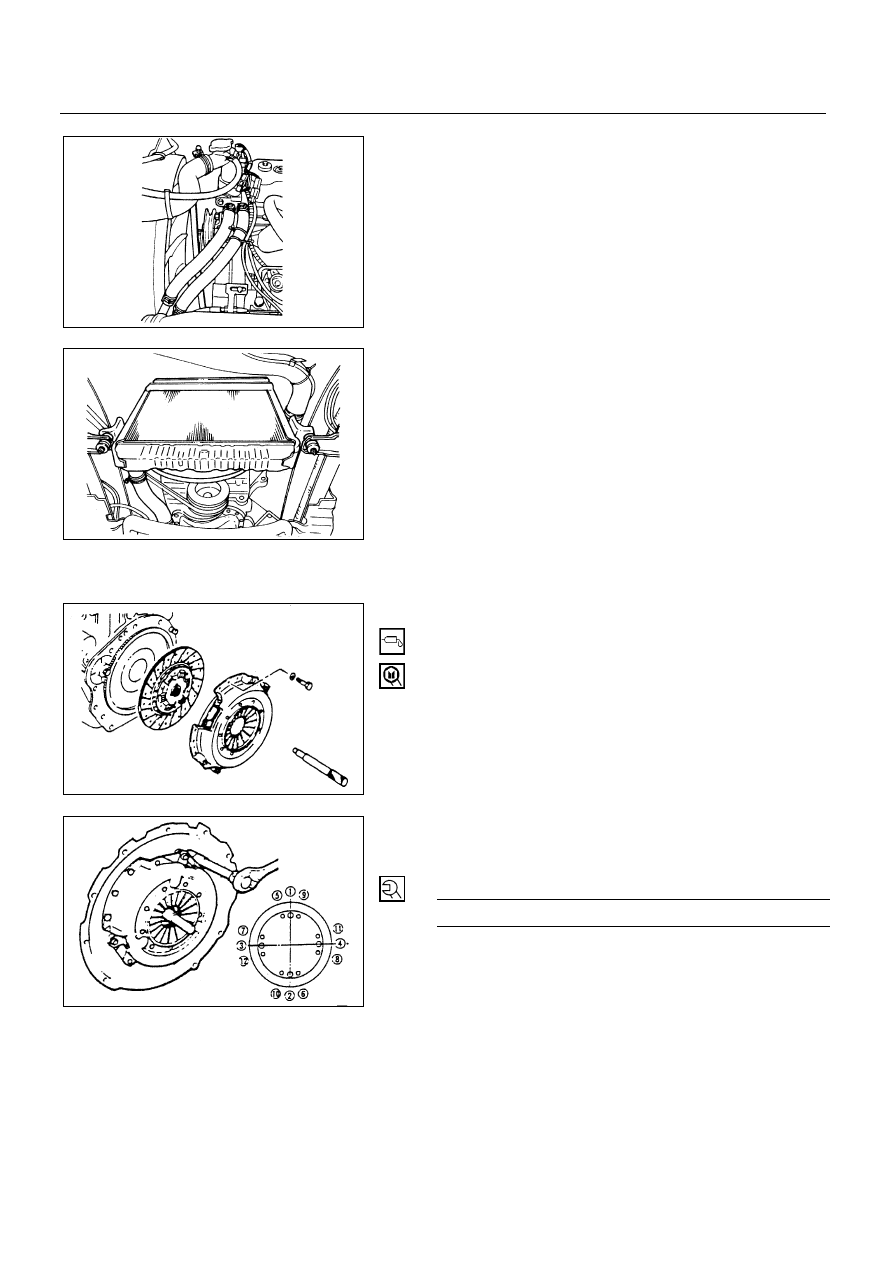

4. Heater Hose

•

Connect the heater hose then tighten clip securely.

3. Intake Air Duct

•

Connect the air duct then tighten clip securely.

2. Radiator Assembly

1) Install the cushion rubber on both sides.
2) Install the radiator stay
3) Connect the radiator hose upper and lower.
4) Connect the reservoir tank hose.

1. Transmission and Clutch Assembly

2) Clutch

"

Driven Plate Assembly

•

Apply multi-purpose with MOS2 type grease to the
driven plate hub spline.

•

Use the pilot aligner to install the driven plate
assembly.
Pilot Aligner: 5-5825-3001-0

!

Pressure Plate Assembly

•

Tighten pressure plate assembly fixing bolts in
numerical order.

Pressure Plate Fixing Bolt Torque

N∙m (kg∙m/lb∙ft)



18 (1.8/13)



•

Remove the pilot aligner.

NOTE:

In case a new pressure plate assembly is mounted,
after tightening a pressure plate at the specified
torque, be sure to remove the wiring for protection of
a diaphragm spring.

6A1-106-1.tif

6A1-106-2.tif

6A1-106-3.tif

6A1-106-4.tif

4JB1/4JB1T/4JB1TC/4JG2 – ENGINE  6A1 – 107

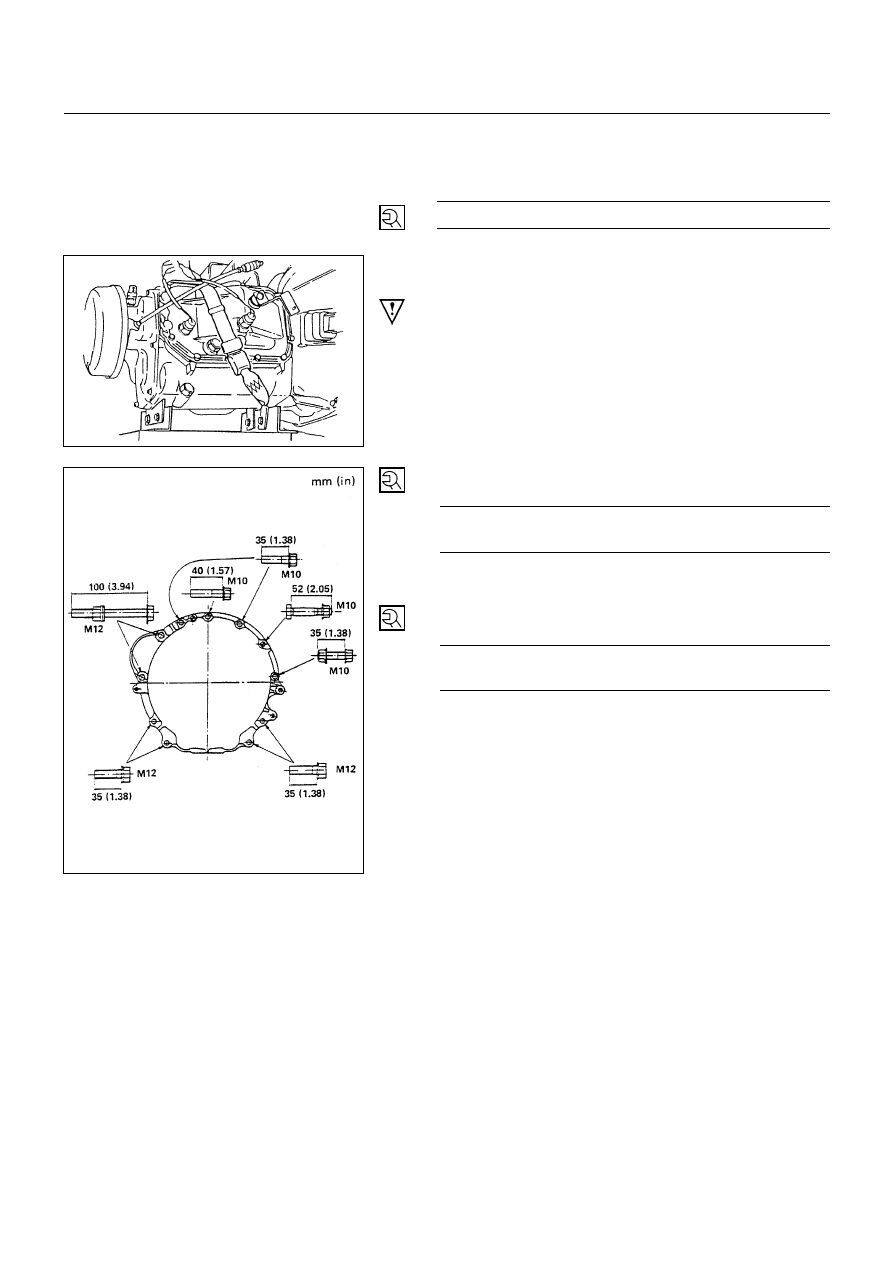

1) Transmission

)

Mounting Bracket

Mounting Bracket Nuts Torque

N∙m (kg∙m/lb∙ft)



69 (7.0/51)



(

Transmission Assembly

•

Support the transmission with mission jack.

CAUTION:

To prevent the falling of the transmission, tie it
securely to the jack with a chain or belt.
•

Shift transmission into high gear.

•

Align transmission with engine slope.

•

Turn output parking brake drum to aid clutch spring
engagement.

Clutch Housing to Flywheel
Housing Bolts Torque

N∙m (kg∙m/lb∙ft)

M10 : 46(4.7/34)
M12 : 91(9.3/67)

•

Raise engine and transmission up into rear
transmission mount.

Engine Rear Mounting Nuts
and Bolts Torque

N∙m (kg∙m/lb∙ft)

M10 : 40(4.1/30)
M12 : 69(7.0/51)
