6A-96  ENGINE MECHANICAL (4JK1/4JJ1)

34. Inspection / adjustment of valve clearance.

•  Refer to procedure for Service Precautions in

this manual.

35. Install the fuel injector.

•  Refer to procedure for Fuel System in this

manual.

36. Install the baffle cover.

•  Refer to procedure for Camshaft Assembly in

this manual.

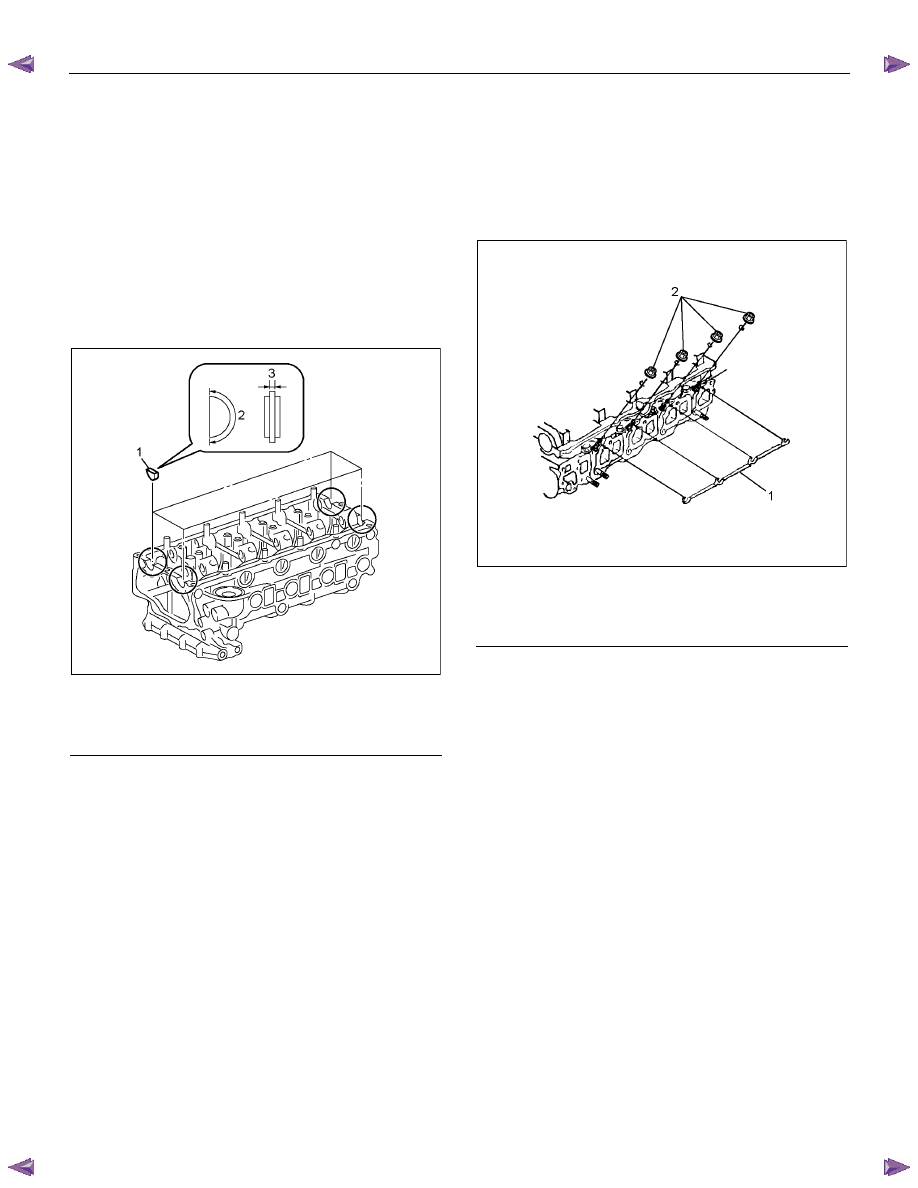

37. Install the cam end gasket.

•  Apply the liquid gasket (ThreeBond TB-1207B

or equivalent).







RTW56ASH020601

Legend

  1.  Cam End Gasket

  2.  2.0 - 3.0 mm (0.078 - 0.118 in)





38. Install the cylinder head cover.



Refer to procedure for Cylinder Head Cover in this

manual.





39. Install the glow plug .



Tighten the glow plug to the specified torque.

Tightening torque: 18 N

⋅⋅⋅⋅m (1.8 kg⋅⋅⋅⋅m / 13 lb ft)

40. Install the glow plug connector.



Tighten the nut to the specified torque.

Tightening torque: 2 N

⋅⋅⋅⋅m (0.2 kg⋅⋅⋅⋅m / 17 lb in)










RTW56ASH010201

Legend

  1.  Glow Plug Connector

 2. Nut






ENGINE MECHANICAL (4JK1/4JJ1)  6A-97

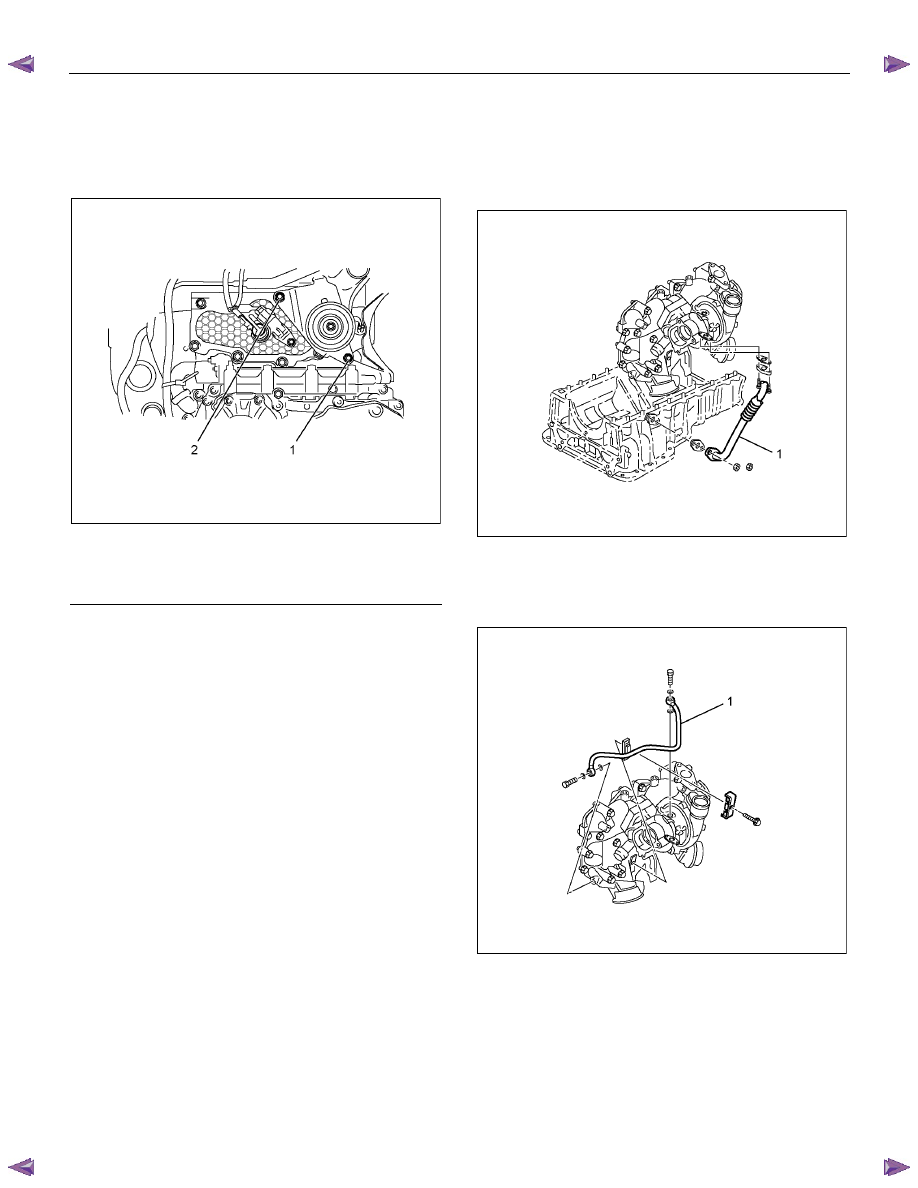

47. Install the A/C compressor adjust pulley.



Tighten the bolt and nut to the specified torque.

Tightening torque: bolt 25 N

⋅⋅⋅⋅m (2.6 kg⋅⋅⋅⋅m/19 lb ft)

Tightening torque: nut 25 N

⋅⋅⋅⋅m (2.6 kg⋅⋅⋅⋅m/19 lb ft)










RTW56ASH010601

Legend

 1. Bolt

 2. Nut





48. Install the A/C compressor and connector.



Tighten the bolt to the specified torque.

Tightening torque: 44 N

⋅⋅⋅⋅m (4.5 kg⋅⋅⋅⋅m / 33 lb ft)

49. Connect each connector.

• Barometric

Sensor

• EGR

Valve

• Glow

plug

•  Water temperature sensor
•  Camshaft Position sensor
• Throttle Assembly





50. Install the turbocharger engine oil return pipe (1).



Tighten the bolt and nut to the specified torque.

Tightening torque:

nut: 25 N

⋅⋅⋅⋅m (2.6 kg⋅⋅⋅⋅m/19 lb ft)

bolt: 10 N

⋅⋅⋅⋅m (1.0 kg⋅⋅⋅⋅m/87 lb in)









RTW56ASH010701



51. Install the turbocharger engine oil feed pipe (1).



Tighten the bolt to the specified torque.

Tightening torque: bolt 23 N

⋅⋅⋅⋅m (2.3 kg⋅⋅⋅⋅m/17 lb ft)









RTW56ASH010801



6A-98  ENGINE MECHANICAL (4JK1/4JJ1)

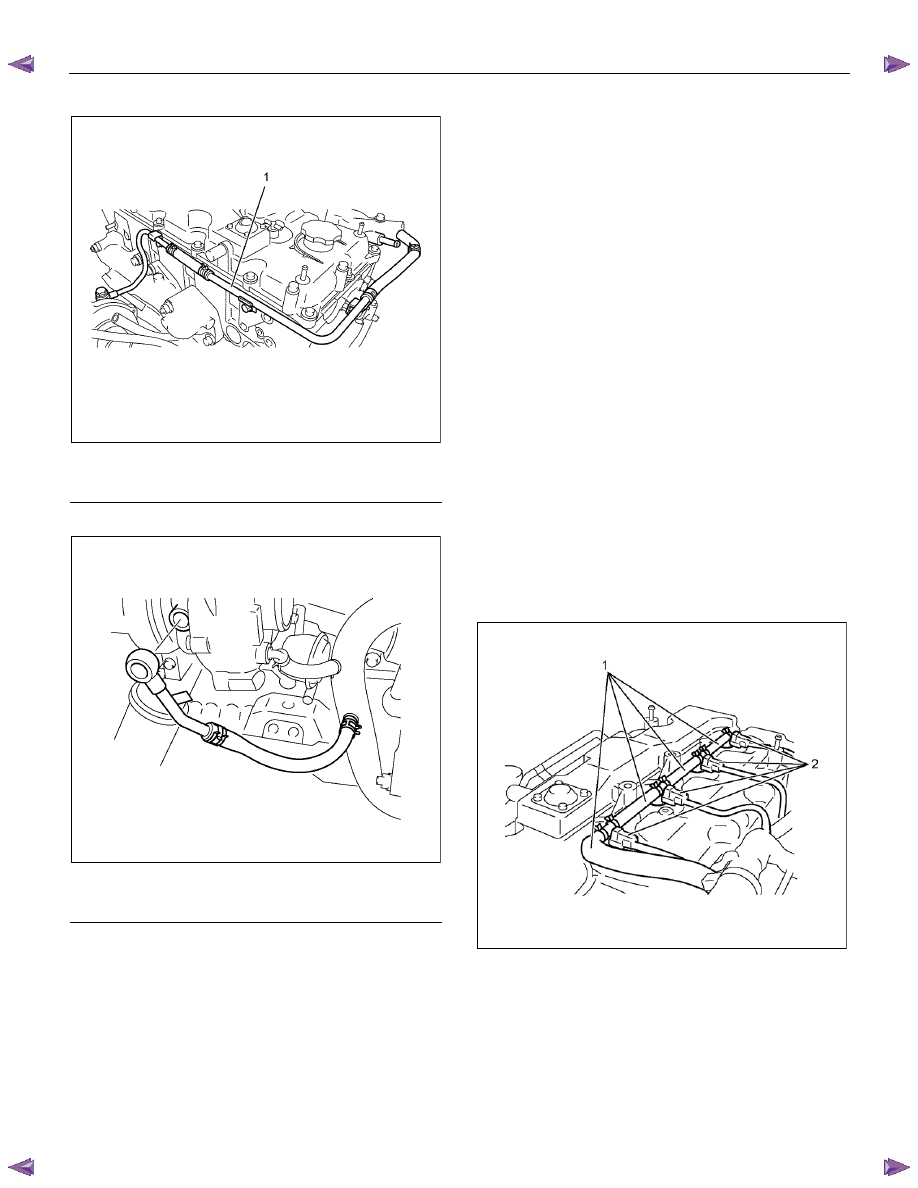

52. Install the turbocharger water feed pipe.









RTW56ASH019101

Legend

  1.  Turbocharger Water Feed Pipe





53. Install the turbocharger water return pipe.











RTW56ASH019001

Legend

  1.  Turbocharger Water Return Pipe



54 Install the A/T oil cooler pipe bracket.



Refer to procedure for automatic transmission in

this manual.

55. Install the catalyst converter.



Refer to procedure for Turbocharger and Exhaust

Manifold in this manual.

56. Connect the front drive shaft. (4

×4)



Refer to procedure for front propeller shaft in this

manual.





57. Install the exhaust front pipe.

•  Refer to procedure for “Exhaust System” in this

manual.

58. Install the EGR cooler.

•  Refer to procedure for “Exhaust System” in this

manual.

59. Install the EGR cooler water pipe.

•  Refer to procedure for “Exhaust System” in this

manual.

60. Install the EGR cooler heat protector.

•  Refer to procedure for “Exhaust System” in this

manual.

61. Install the cooling fan.

•  Refer to procedure for “Engine Cooling” in this

manual.

62.Install the A/C drive belt.

•  Refer to procedure for “Intake Manifold” in this

manual.

63. Install the radiator fan shroud. Upper and lower.

64. Install the radiator upper hose.

•  Refer to procedure for engine cooling in this

manual.

65. Install the harness bracket.

66.

Install the fuel leak off hose (1), and the fuel

injector connector (2).










RTW76ASH000101



ENGINE MECHANICAL (4JK1/4JJ1)  6A-99

67.Install the intercooler (High output).

•  Install the intercooler.
•  Install the two intake hoses.
•  Connect the BARO sensor harness connector.

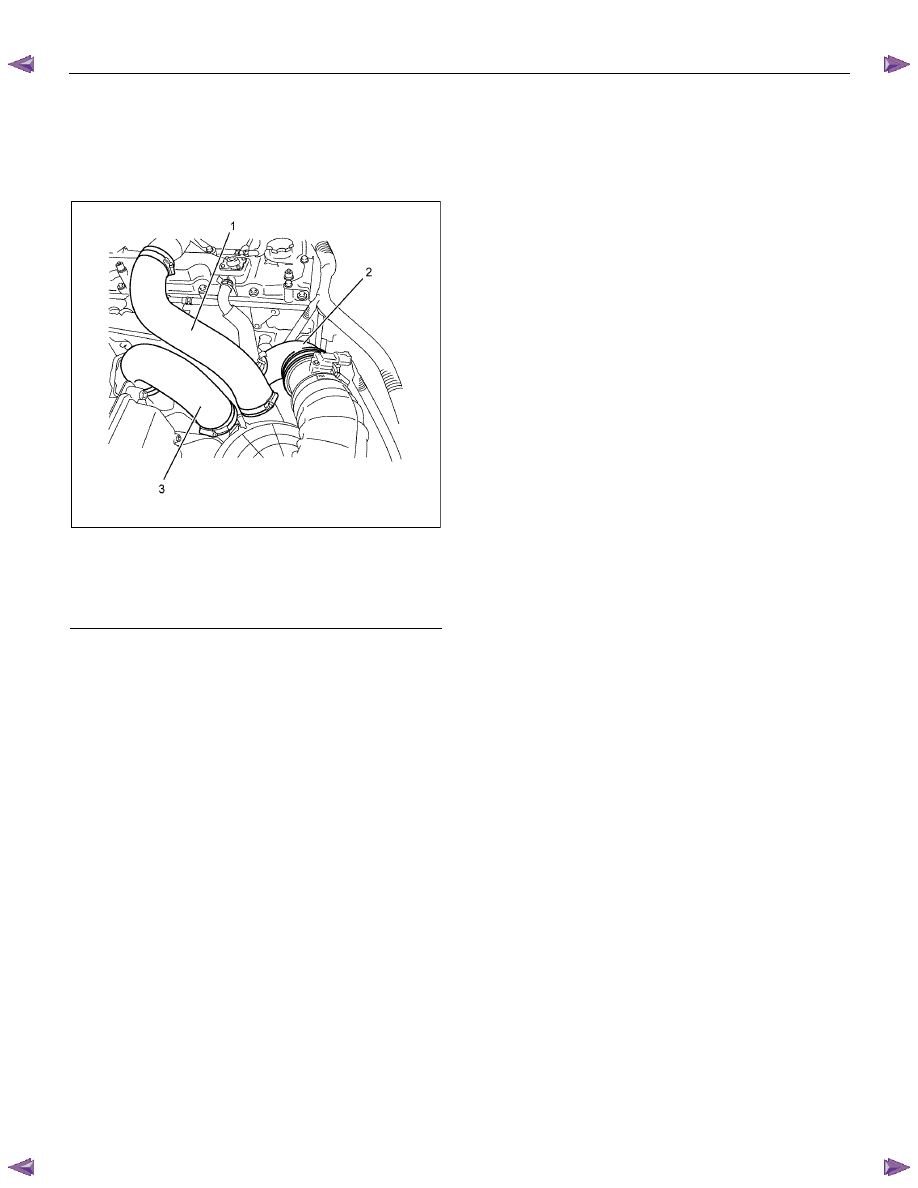

68. Install the intake hose.









RTW56ASH022501

Legend

  1.  Intake Hose for Intercooler and Intake Throttle

  2.  Intake Duct for Turbocharger and Air Cleaner

  3.  Intake Hose for Turbocharger and Intercooler



69. Install the engine head cover.

70. Replenish the coolant.
