5D-6  PARKING BRAKE SYSTEM








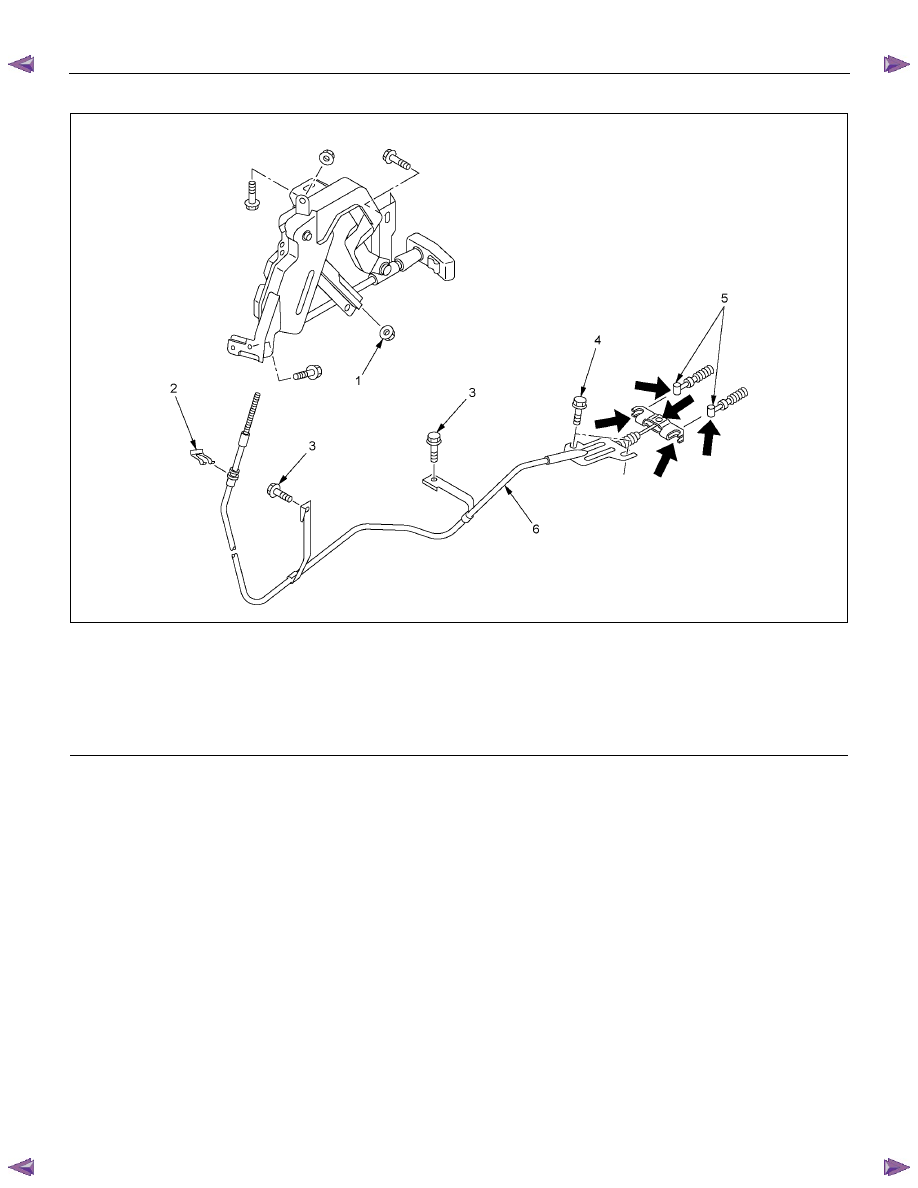

This illustration is based on the RHD model



RTW35DMF000101



Legend

  (1) Adjust Nut

  (2) Clip

  (3) Bolt




  (4) Bolt

  (5) Parking Brake Cable T-end

  (6) Front Parking Brake Cable




Removal

1.  Remove seat assembly and seat adjuster.



Refer to section 10.

2.  Turn over the carpet so that front parking brake

cable appears.

3.  Remove adjust nut.

4.  Pull out clip and take out front parking brake cable.

5. Remove bolt.

6.  Disconnect parking brake cable T-ends from front

parking brake cable.

7. Take out front parking brake cable through the

floor hole.



Installation

1. Apply grease (multipurpose type grease) to the

connecting portion of parking brake cable T-end

and front parking brake equalizer (arrow mark).

2. Let rear end (equalizer) of front parking brake

cable enter the floor hole and connect it with

parking brake rear cable T-end.

3.  Set front parking brake cable in the parking lever

assembly.

4. Drive clip into the outer cable groove of front

parking brake cable at the outside of the parking

lever assembly.

5.  Install bolt on the floor and tighten to the specified

torque.

Torque: 15 N

⋅⋅⋅⋅m (1.5 kgf⋅⋅⋅⋅m/11 lb⋅⋅⋅⋅ft)



PARKING BRAKE SYSTEM  5D-7

6.  Drive adjust nut on the front end of front parking

brake cable so that parking brake cable T-end fits

into the rear end (equalizer) of front cable.

7.  Fit the carpet on the floor.

8.  Install seat adjuster and seat assembly.



Refer to section 10.

9.  Pull parking brake lever with a force equivalent to

operating force: 490 N (50 kg/110 lb), 10 times for

conditioning.

10.

Adjust nut so that parking brake lever goes

through 8

−14 notches, when pulled with an

operation force of 294 N (30 kg/66 lb).

11. Check brake for no drag.







5D-8  PARKING BRAKE SYSTEM

Parking Brake Lever

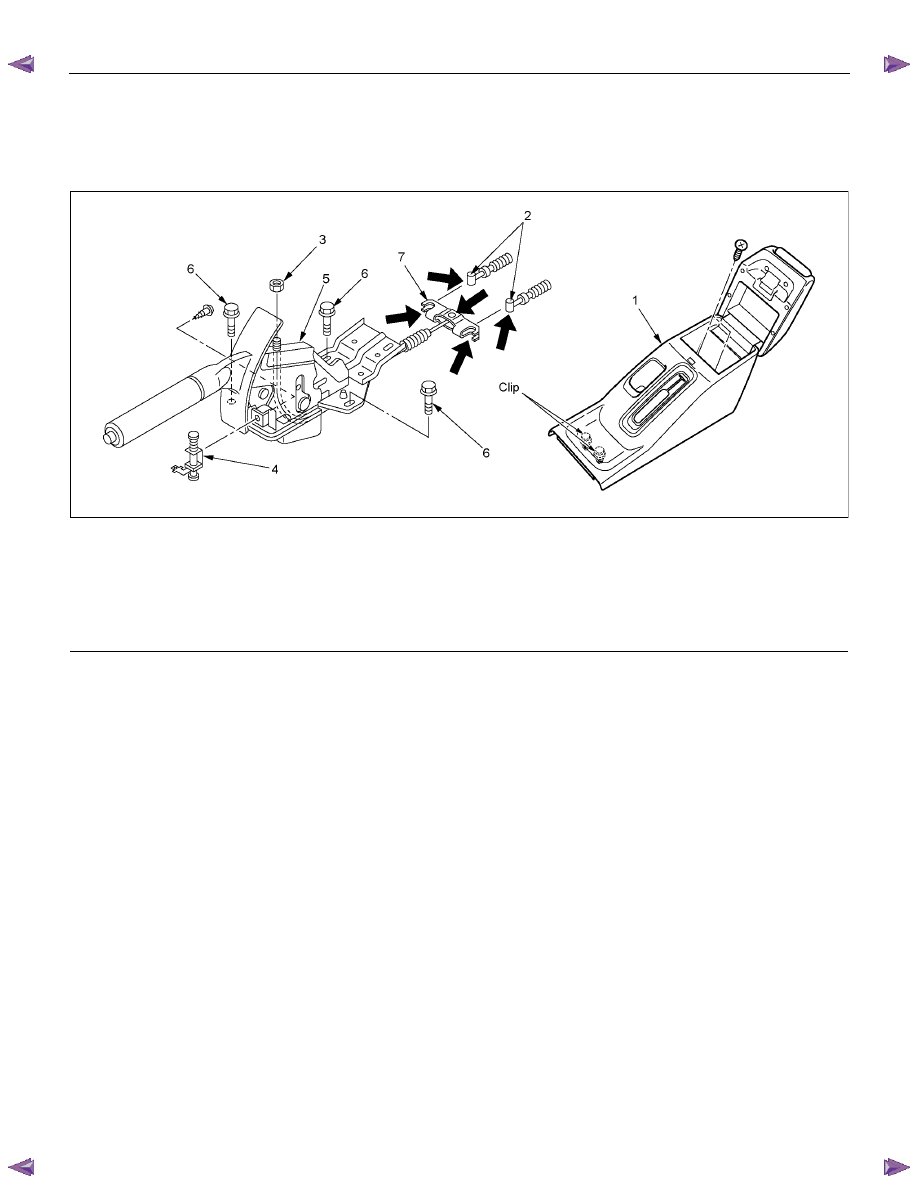

Parking Brake Lever Assembly and Associated Parts (Bucket Seat)







RTW35DSF000101



Legend

  (1) Rear Floor Console

  (2) Parking Brake Cable T-end

  (3) Adjust Nut




  (4) Switch

  (5) Parking Brake Lever Assembly

  (6) Bolt

  (7) Equalizer




Removal

1.  Remove rear floor console.



Refer to section 10.

2.  Loosen adjust nut.

3. Remove bolt.

4. Remove switch.

5. Disconnect parking brake cable T-end from

parking brake lever assembly.

6.  Take out parking brake lever assembly.



Installation

1. Apply grease (multipurpose type grease) to the

connecting portion of parking brake rear cable

T-end  and parking brake lever equalizer. (arrow

mark).

2. Connect parking brake rear cable T-end to

equalizer.

3. Install switch.





4.  Tighten the parking brake lever fixing bolt to the

specified torque.

Torque: 15 N

⋅⋅⋅⋅m (1.5 kgf⋅⋅⋅⋅m/11 lb⋅⋅⋅⋅ft)

5.  Drive adjust nut on parking brake assembly so that

parking brake cable T-end fits into equalizer.

6.  Install rear floor console.



Refer to section 10.

7.  Pull parking brake lever with a force equivalent to

operating force: 490 N (50 kg/110 lb), 10 times for

conditioning.

8. Adjust nut so that parking brake lever goes

through 6

−9 notches, when pulled with an

operation force of 294 N (30 kg/66 lb).

9.  Check brake for no drag.



PARKING BRAKE SYSTEM  5D-9

Parking Brake Rear Cable

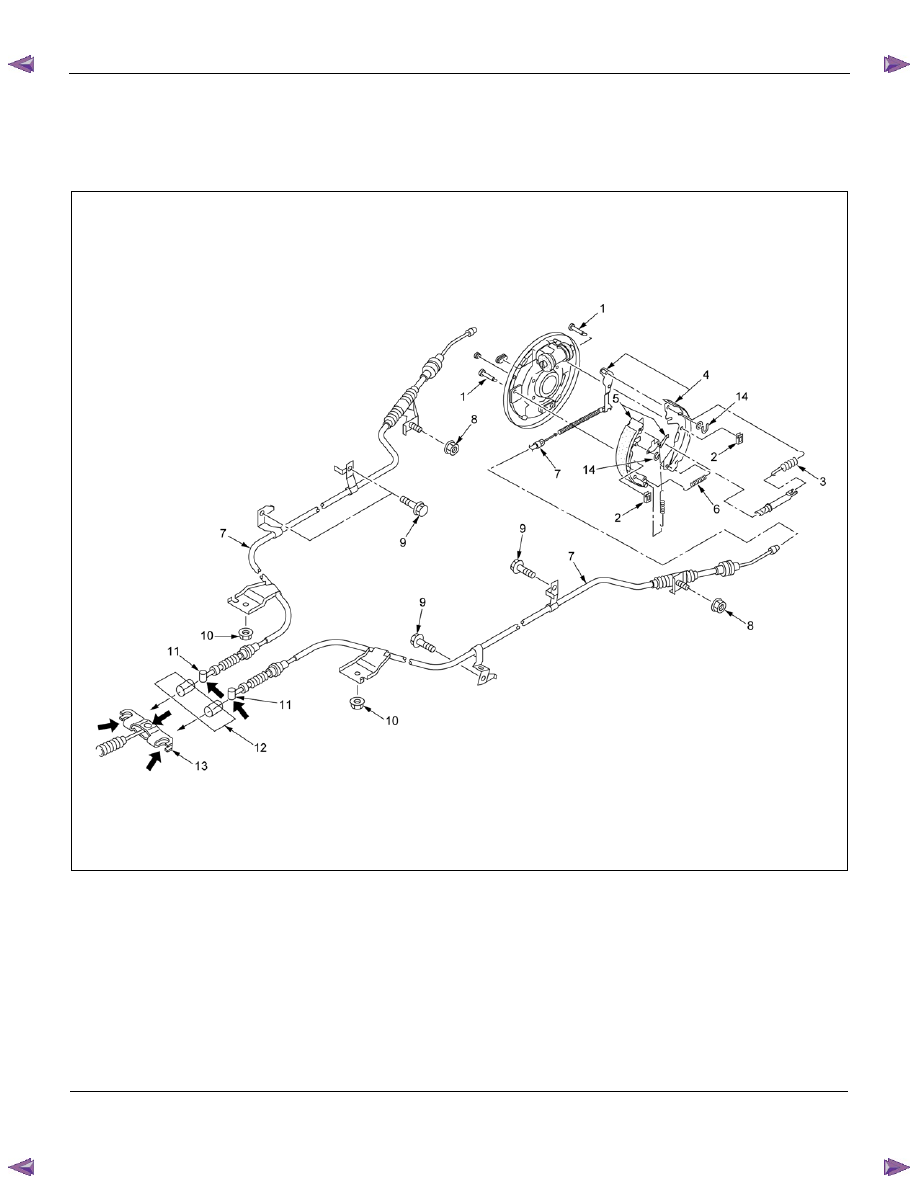

Parking Brake Rear Cable and Associated Parts







RTW55DLF000101



Legend

  (1) Tension Pin

  (2) Shoe Clamp Spring

  (3) Return Spring

  (4) Shoe Assembly with Parking Brake Lever

  (5) Shoe Assembly with Adjuster Lever

  (6) Spring

  (7) Parking Brake Rear Cable




  (8) Nut

  (9) Parking Brake Cable Bolt

  (10) Parking Brake Cable Nut

  (11) T-end

  (12) Outer Cable Retainer

  (13) Equalizer

  (14) Adjuster Lever Clip
