ANTI-LOCK BRAKE SYSTEM  5B-5

4

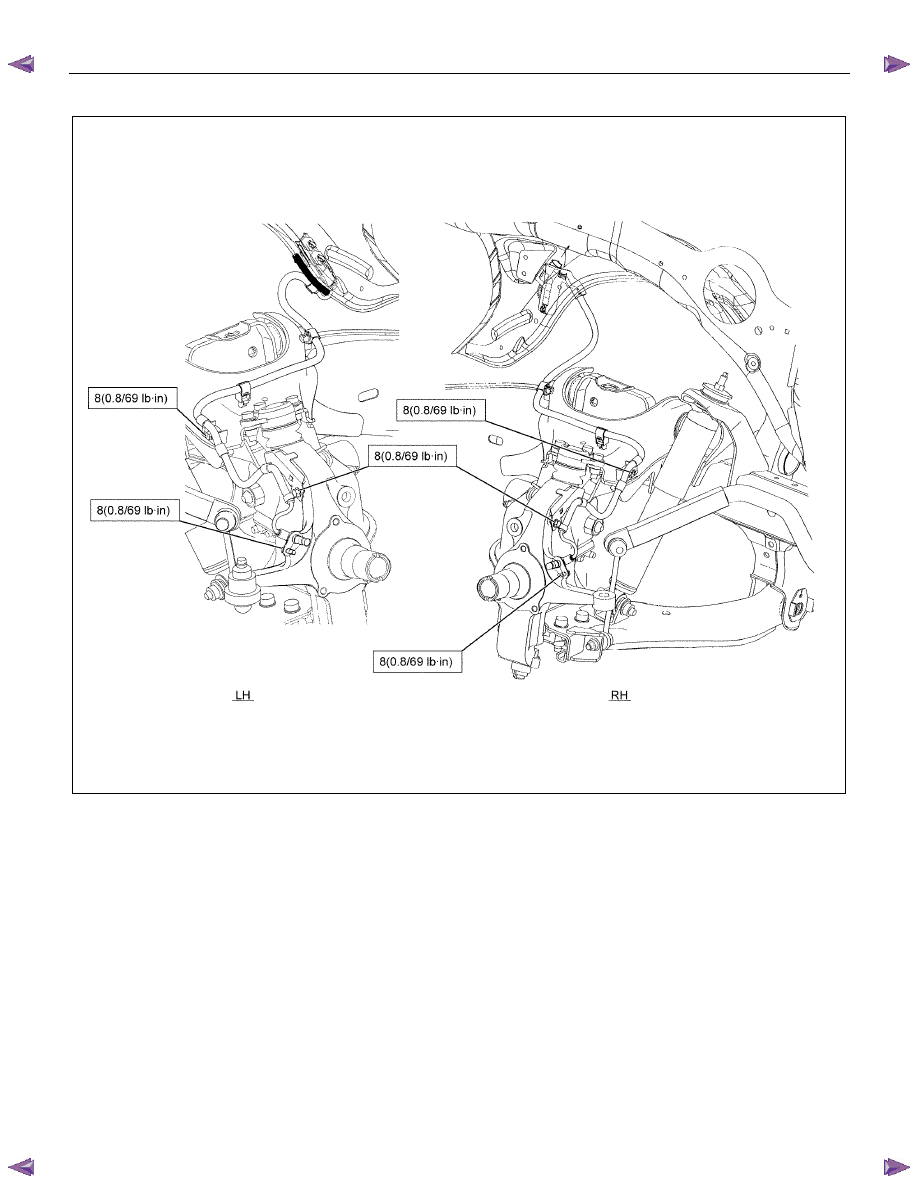

××××2 High Ride Suspension, 4××××4 Front Wheel Speed Sensor

N

⋅m (kgf⋅m/lb⋅ft)













RTW55ALF000101

5B-6  ANTI-LOCK BRAKE SYSTEM

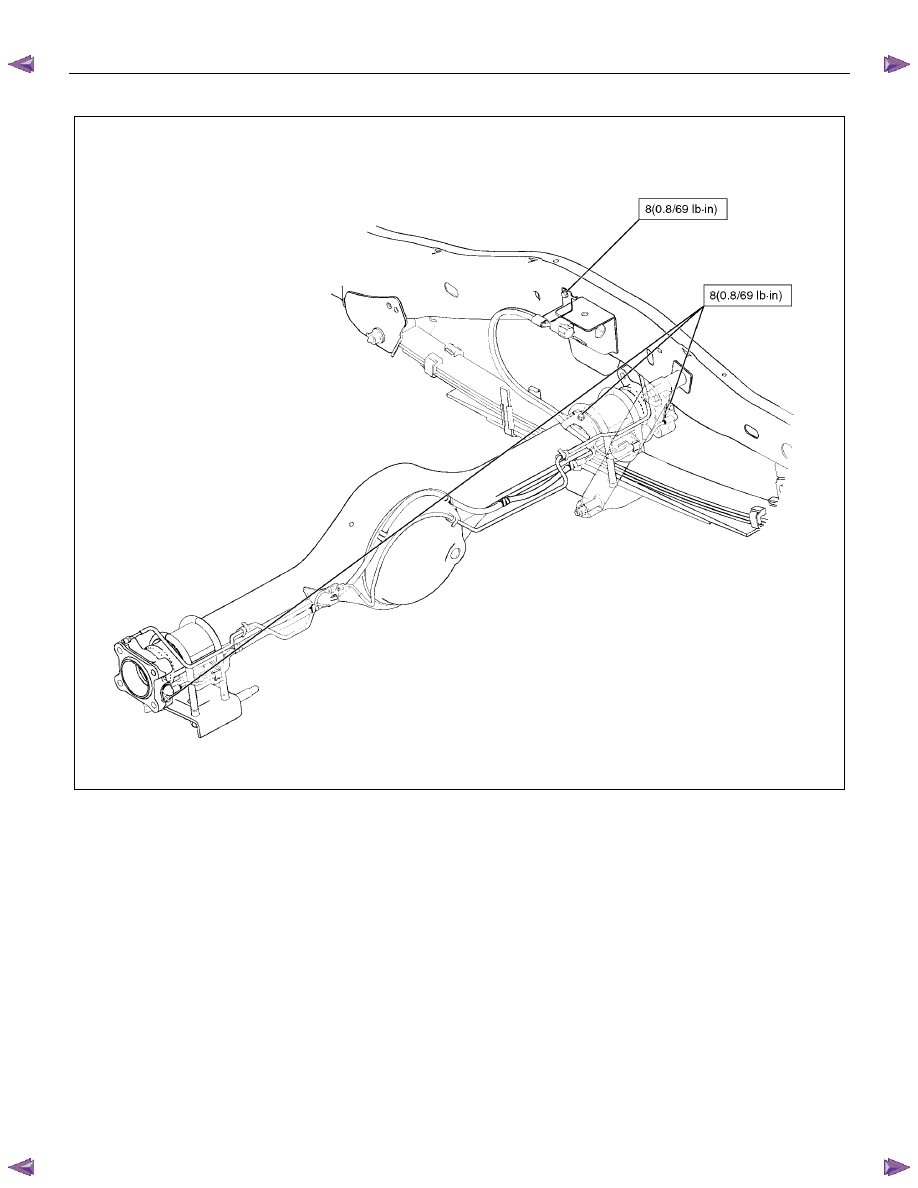

Rear Wheel Speed Sensor

N

⋅m (kgf⋅m/lb⋅ft)



E05R300008

ANTI-LOCK BRAKE SYSTEM  5B-7

Electronic Hydraulic Control Unit

Electronic Hydraulic Control Unit and Associated Parts







RTW75BMF000301

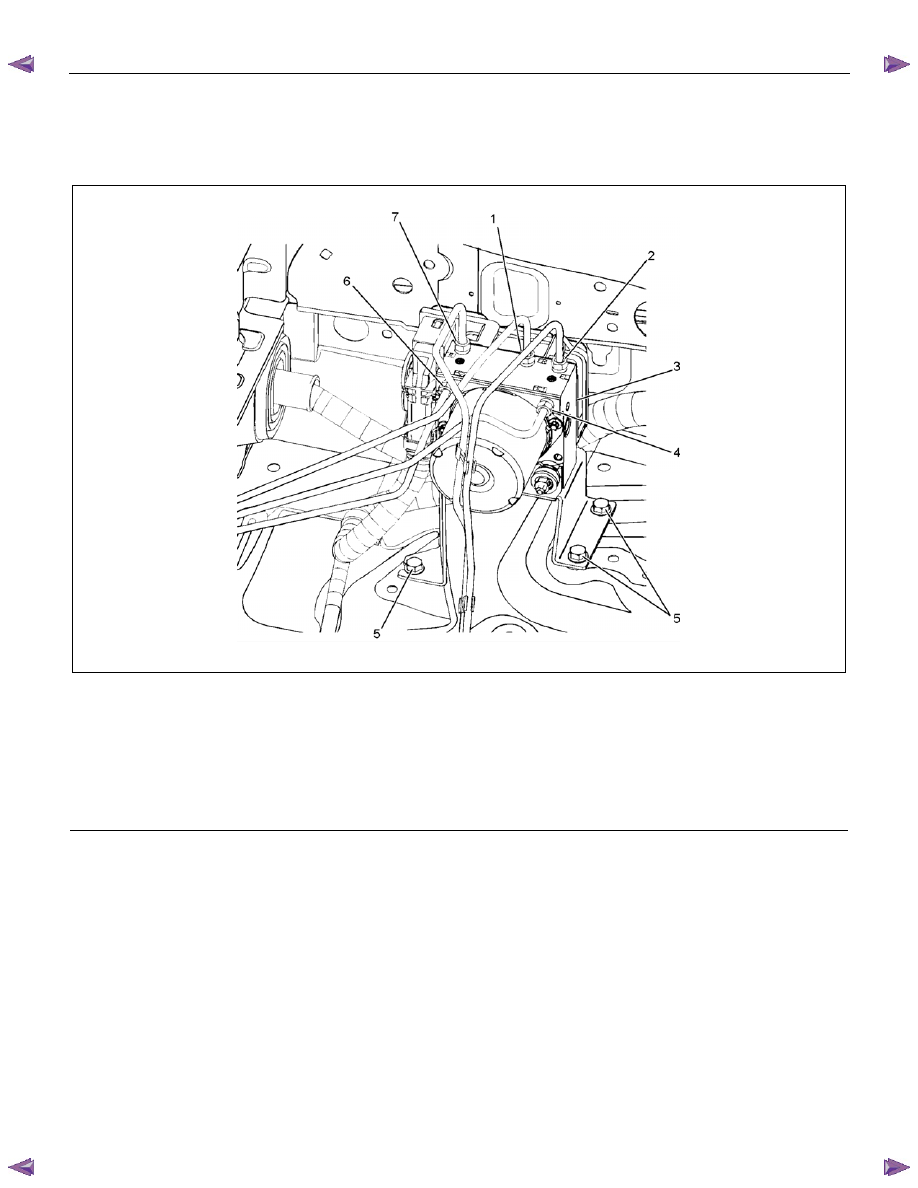

Legend

  (1) Flare Nut to front right wheel cylinder

  (2) Flare Nut to front left wheel cylinder

  (3) Electronic Hydraulic Control Unit (EHCU)

  (4) Flare Nut from master cylinder front







 (5)

Bolt

  (6) Flare Nut from master cylinder rear

  (7) Flare Nut to rear wheel cylinder



Removal

1.  Disconnect the harness connector.

2.  Loosen five flare nuts and remove brake pipes.

•  After disconnecting brake pipe, cap or tape the

openings of the brake pipe to prevent the entry

of foreign matter.

3.  Remove three bracket fixing bolts.





Installation

1.  Install EHCU and tighten the bolt to the specified

torque.



Torque: 8 N

⋅m (0.8 kgf⋅m /69 lb·in)

2.  Tighten the flare nuts to the specified torque.



Torque: 16 N

⋅m (1.6 kgf⋅m /12 lb·ft)

3.  Connect the harness connector.

5B-8  ANTI-LOCK BRAKE SYSTEM

Front Wheel Speed Sensor

Front Wheel Speed Sensor and Associated Parts

4

××××2 (Except High Ride Suspension)












RTW55ALF000401

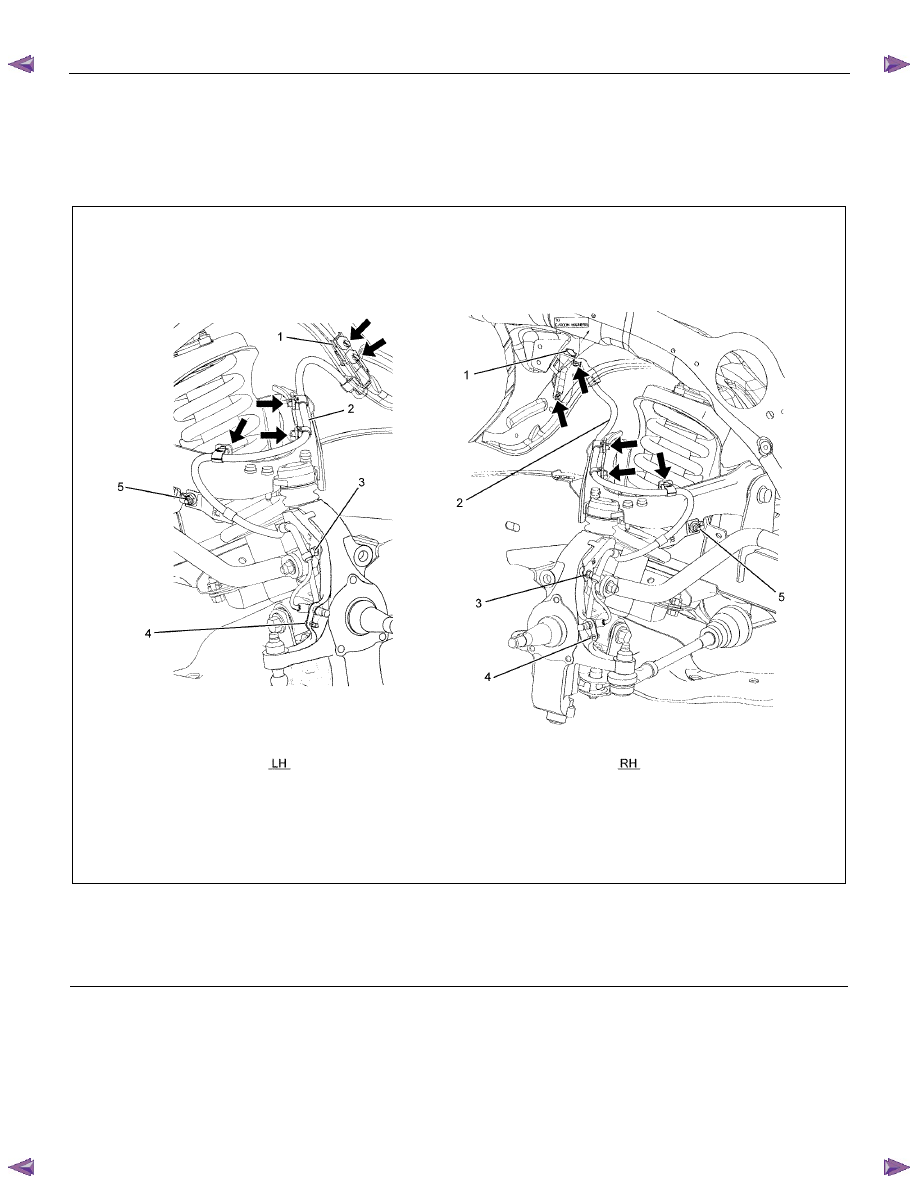

Legend

  (1) Connector Portion

  (2) Front Speed Sensor Assembly

  (3) Bolt: Cable to Knuckle







  (4) Bolt: Sensor to Knuckle

  (5) Nut: Cable to Upper Link
