Isuzu KB P190. Manual - part 1453

10-54  CAB







10. Front Tongue Side Seat Belt

1)  Pull out the adjuster knob.

RTW3A0SH000301



2) Open the through ring anchor cover and remove the

seat belt upper anchor bolt.



11. Center Pillar Upper Trim Cover

•  Pry the trim cover clips free from the body panel.



13. Body Side Rear Upper Trim Cover

•  Pry the trim cover clips free from the body panel.







Important Operations - Installation

12. Rear Tongue Side Seat Belt

•  Tighten the seat belt upper anchor bolt to the specified

torque.

Torque N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1/30)



CAB  10-55







10. Front Tongue Side Seat Belt

•  Tighten the seat belt upper anchor bolt to the specified

torque.

Torque N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1/30)





7. Rear End Trim Cover

•  Insert the hooks on the back upper portion of trim cover

to the body panel.





10-56  CAB

FUEL FILLER LID OPENER LEVER/CABLE

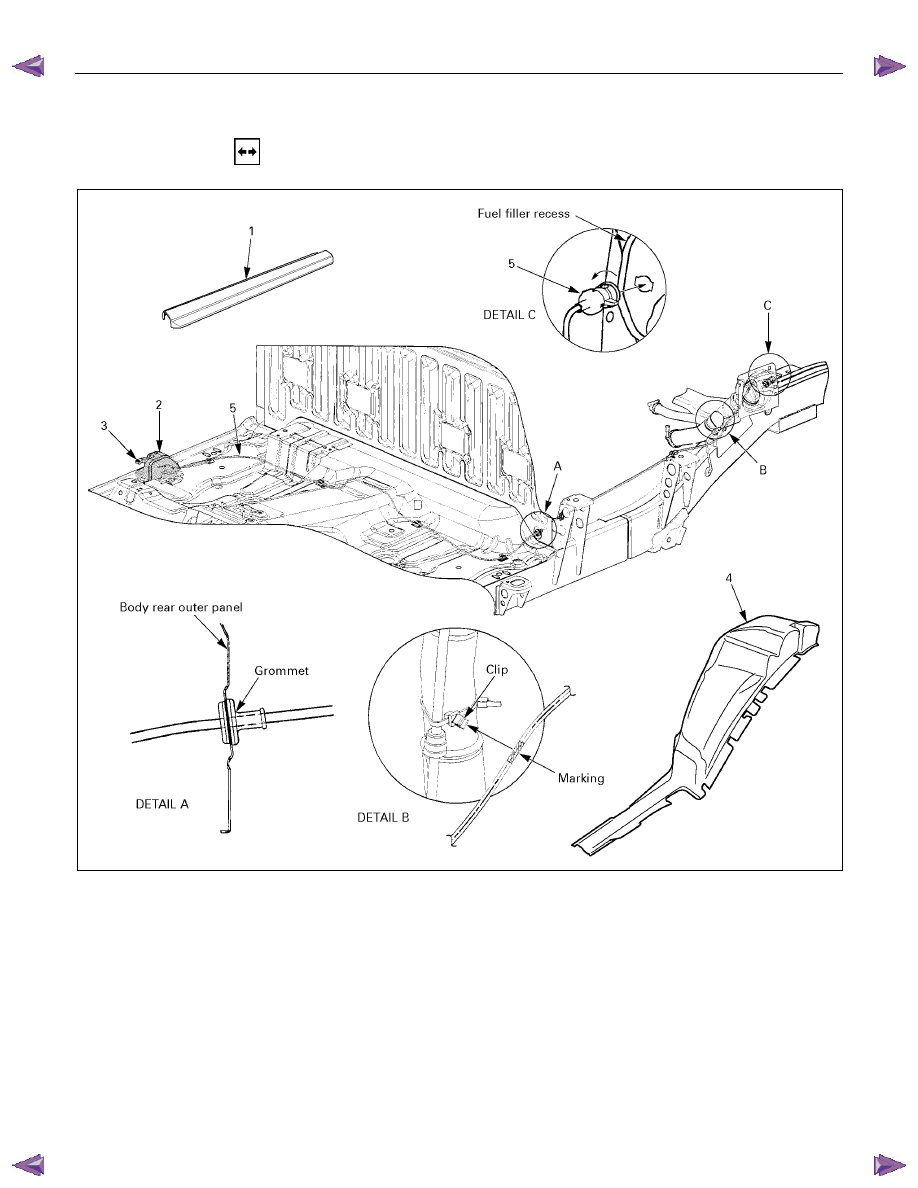

  REMOVAL (REGULAR CAB RHD MODEL)





686R300015



Removal Steps

▲  1. Front sill plate
▲  2. Fuel filler lid opener cover
▲  3. Fuel filler lid opener lever


4. Rear wheel housing extension panel

▲  5. Fuel filler lid cable assembly






CAB  10-57

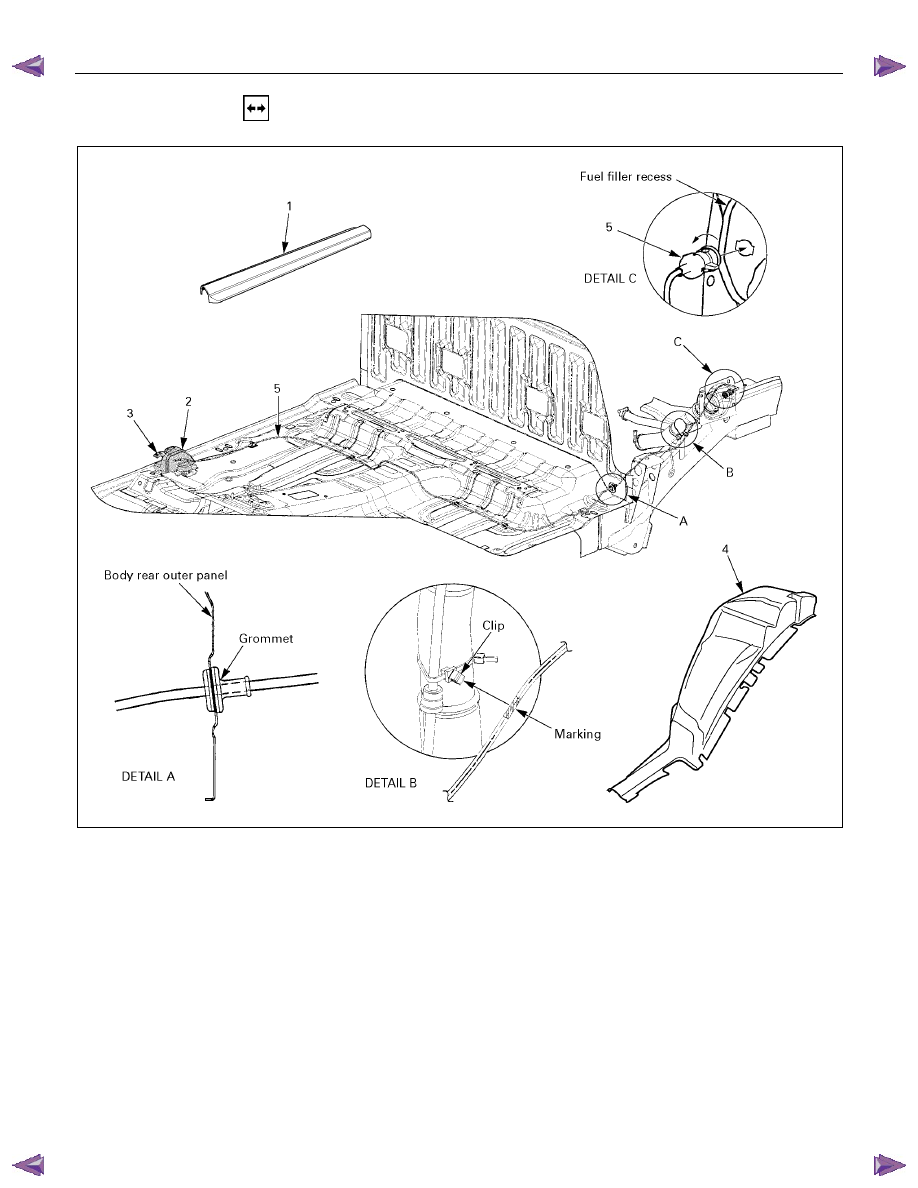

  REMOVAL (EXTEND CAB RHD MODEL)





686R3000016



Removal Steps

▲  1. Front sill plate
▲  2. Fuel filler lid opener cover
▲  3. Fuel filler lid opener lever


4. Rear wheel housing extension panel

▲  5. Fuel filler lid cable assembly
