10-18  CAB

ADJUSTMENT (FRONT)










Door Hinge

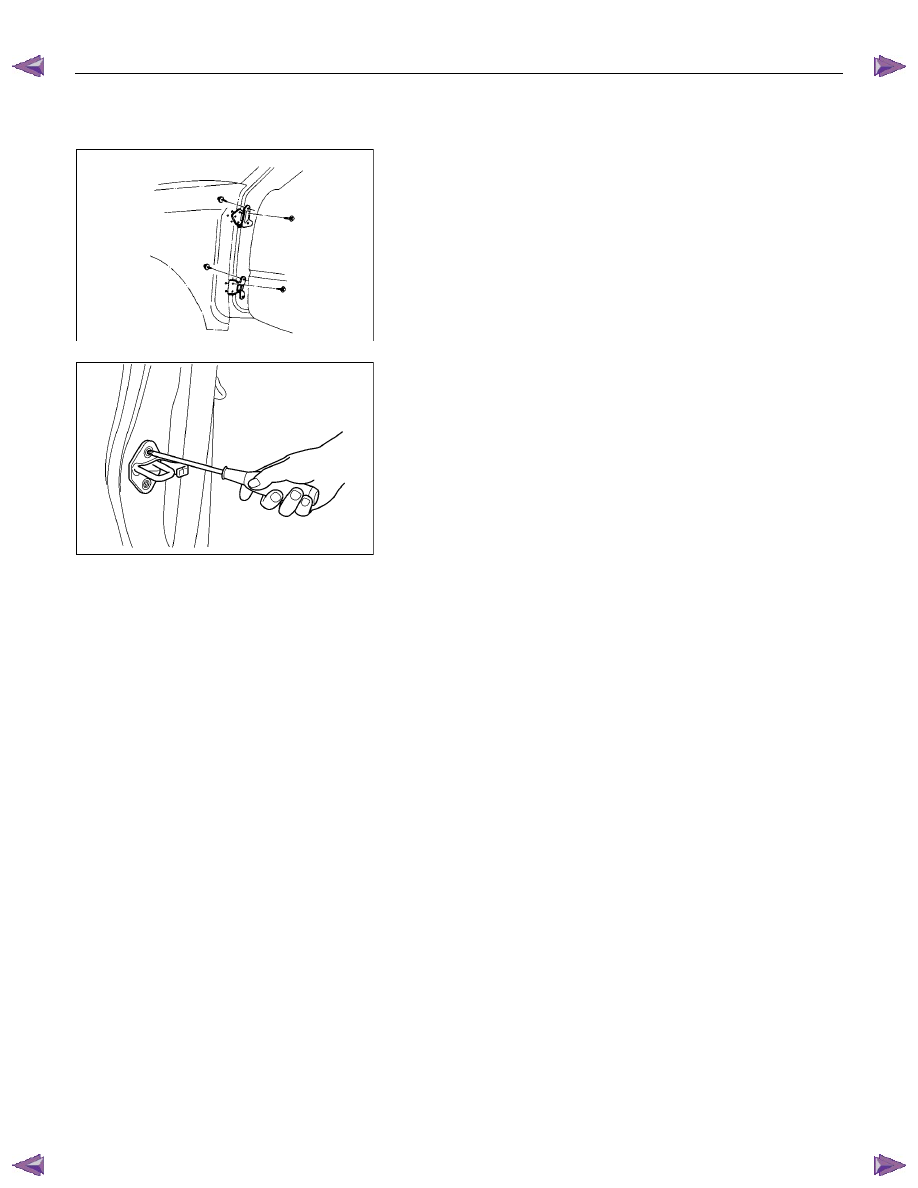

Door alignment can be obtained by moving the door hinges.

Prior to adjustment, remove the fender and set the door
temporarily.

Loosen the hinge to door bolts when adjusting steps between
the door and body.

Loosen the hinge to body bolts to adjust the clearance between
the door and body.







RUW5A0SH003201




Door Striker

Loosen the striker screws and adjust the position of the striker
by holding a piece of wood against the striker and tapping it
with a hammer.

To obtain correct adjustment, move the position of the striker
vertically so that the lower face of the dovetail becomes parallel
to the striker.



CAB  10-19

REAR DOOR ASSEMBLY (CREW CAB)



  REMOVAL AND INSTALLATION

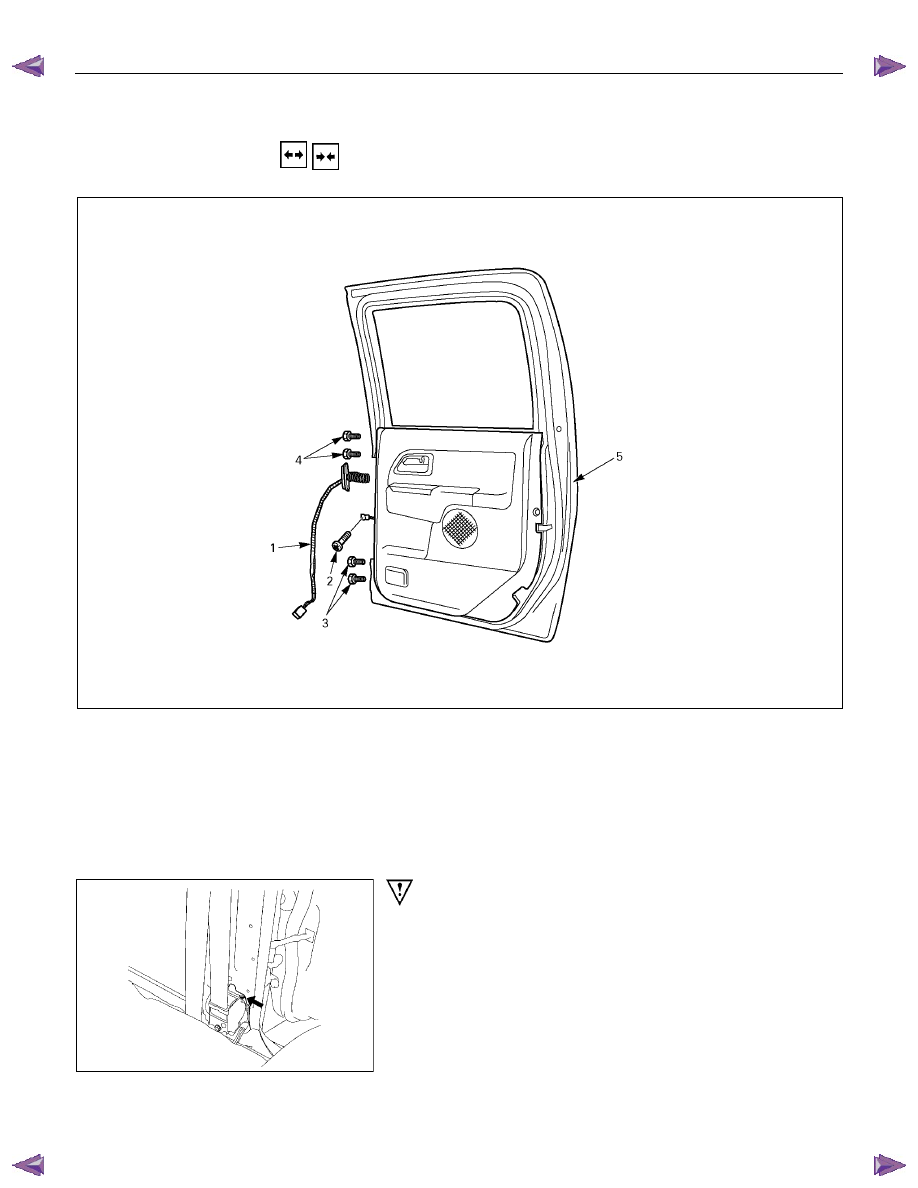

Removal Steps

▲  1. Door harness
▲  2. Check arm screw
▲  3. Lower hinge bolt


4. Upper hinge bolt



5. Door assembly





Installation Steps



5. Door assembly



4. Upper hinge bolt

▲  3. Lower hinge bolt
▲  2. Check arm screw


1. Door harness









RUW5A0SH003301



Important Operations - Removal

1. Door Harness



Remove the center pillar lower trim cover and disconnect

the door harness connector.








2.  Check Arm Screw


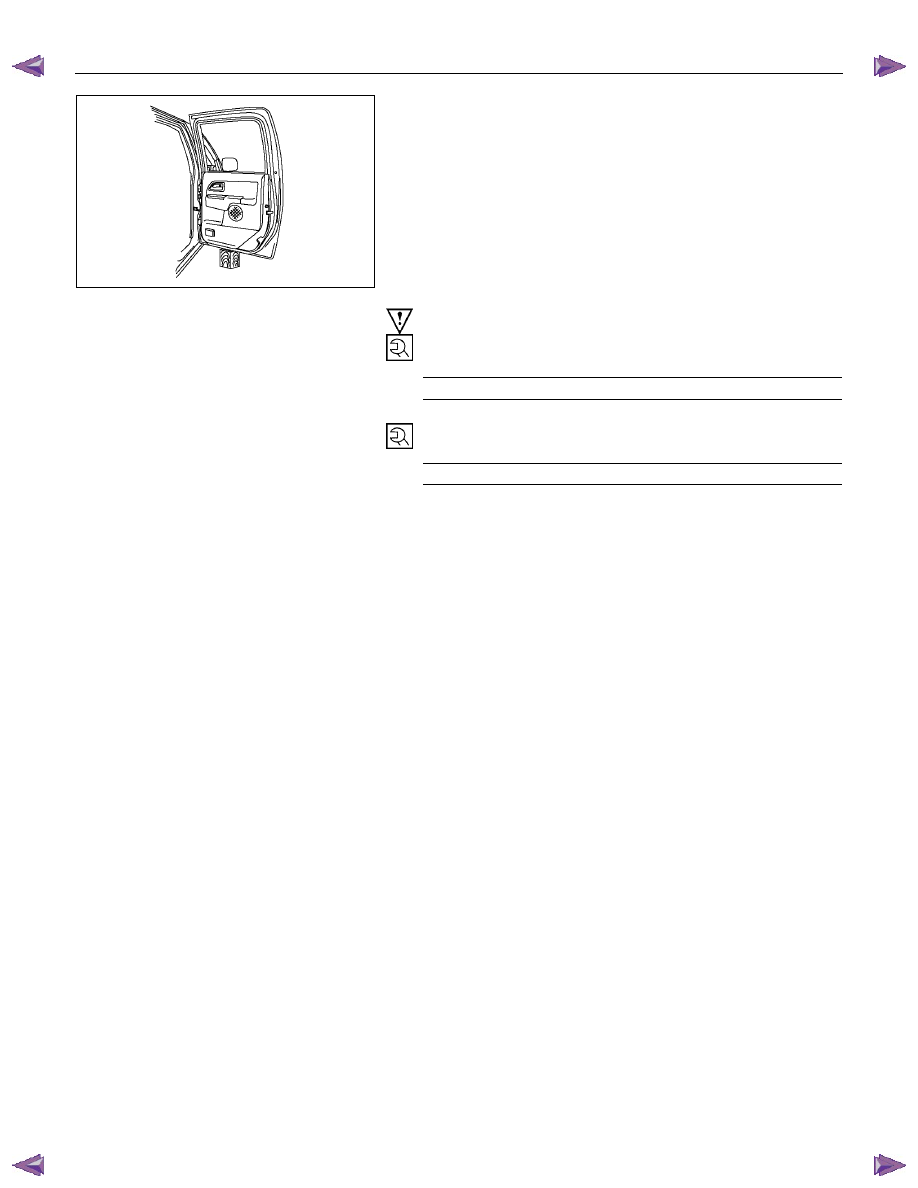

10-20  CAB




3.  Lower Hinge Bolt
Position a wood block under the door for protection and
support the door assembly with hands at removal or
installation.









Important Operations – Installation

3.  Lower Hinge Bolt; Hinge to Door

Torque N

⋅m (kgf⋅m/lb⋅ft)

34 (3.5/25)


2.  Check Arm Screw; Check Arm to Body

Torque N

⋅m (kgf⋅m/lb⋅ft)

24 (2.4/17)



CAB  10-21

  DISASSEMBLY







10

11

15

14

16

7

13

3

4

5

1

2

9

6

8

12

1





RTW7A0LF000901



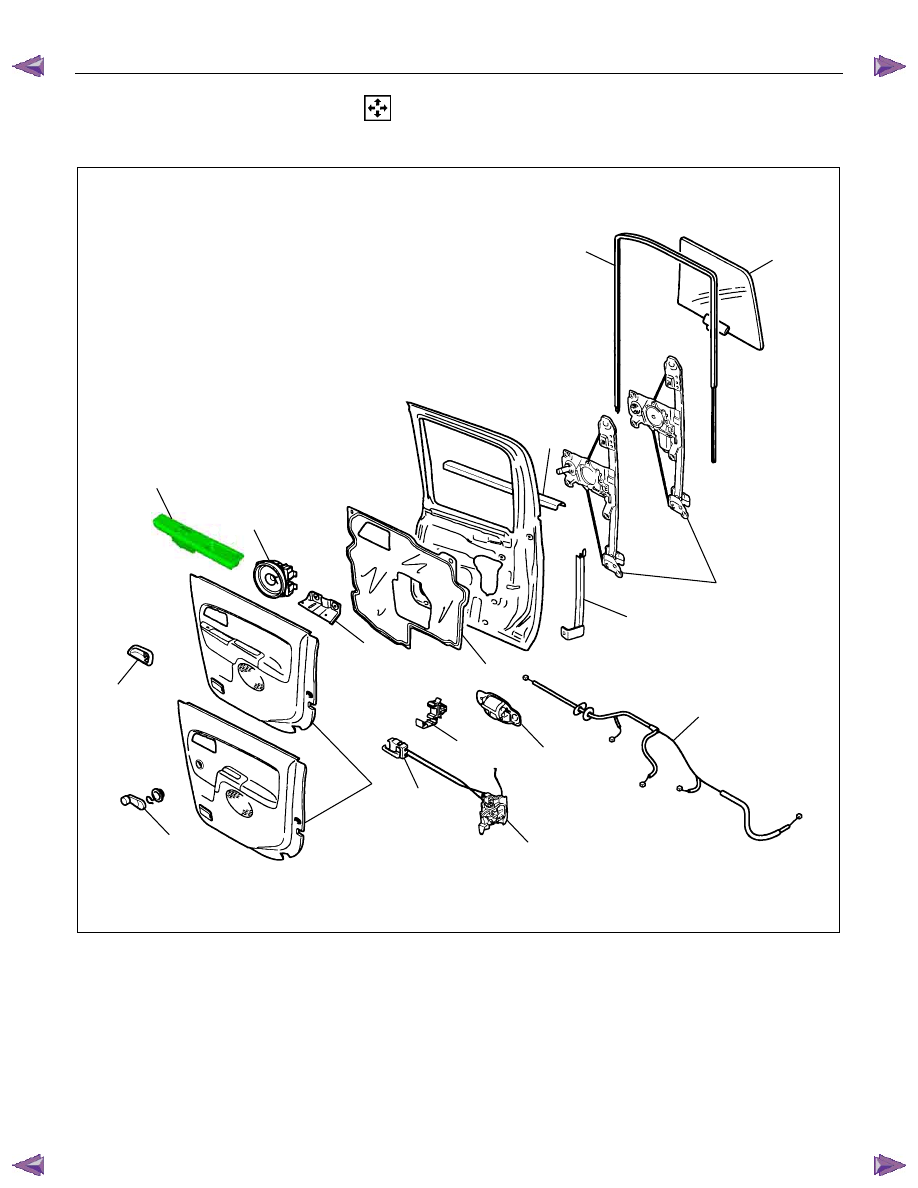

Disassembly Steps

▲  1. Power window switch/Window regulator

handle

▲ 2. Bezel
▲  3. Door trim panel
▲ 4. Bracket
▲  5. Speaker assembly
▲  6. Waterproof sheet
▲  7. Inside lever
▲  8. Outer waste seal





▲  9. Glass run rear channel
▲ 10. Window glass
▲ 11. Window regulator/Power window

regulator

▲ 12. Glass run
▲ 13. Door lock assembly
▲ 14. Outside handle
  15. Door harness assembly
  16. Anti rattler
