10-14  CAB


















13. Window  Glass

•  Remove 2 bolts through the access hole and pull out the

window glass upward.

14. Window Regulator/Power Window Regulator

•  Remove the 4 fixing bolts and the 2 fixing nuts.
•  Disconnect the power window motor connector.

15. Glass  Run

•  Pull it out from the door frame of the channel.

16. Glass Run Rear Channel

•  Remove the bolt.
•  Bolt is removed after removing door lock cylinder switch

harness. (Expect European Countries)












17. Door Lock Assembly

•  Disconnect the lock cable from the anti rattler.
•  Remove the 3 fixing screws and the bolt.
•  Disconnect the linkage at the outside handle and the

lock cylinder.

•  Disconnect the harness connector.










18.Outside Handle Protector (EUROPE)

•  Remove the fixing bolt from the outside handle.

19. Outside  Handle

20.Door Lock Cylinder Protector (EUROPE)

•  Remove the fixing bolt from the outside handle.

21. Door Lock Cylinder

•  Remove the 2 fixing bolts from the outside handle.







CAB  10-15

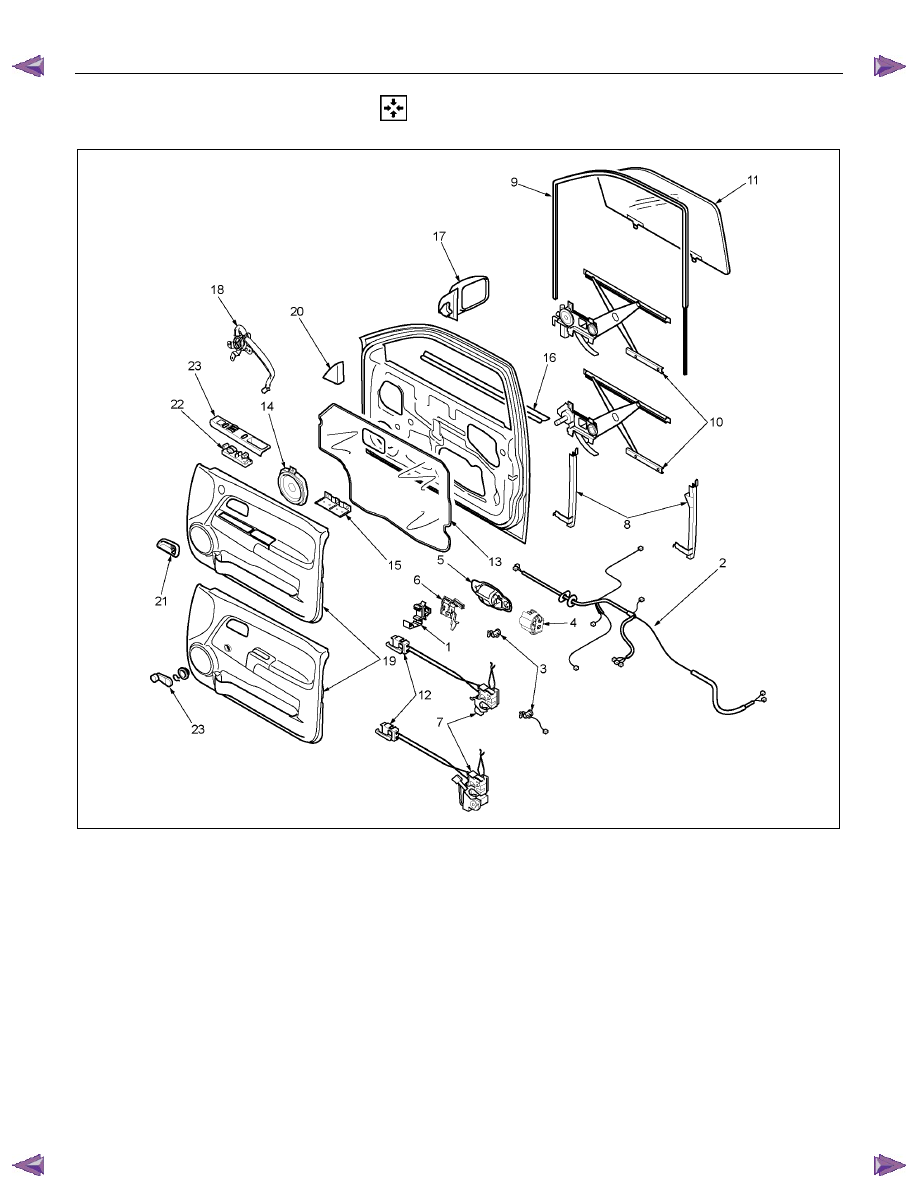

   REASSEMBLY









This illustration is based on RHD model



RTW4A0LF000801



Reassembly Steps



1. Anti rattler



2. Door harness assembly

▲  3. Door lock cylinder / Door lock cylinder

with door lock switch (European
Countries)

▲  4. Door lock cylinder protector (EUROPE)
▲  5. Outside handle
▲  6. Outside handle protector (EUROPE)


7. Door lock assembly / Door lock

assembly with super lock



8. Glass run rear channel / Glass ran rear

channel with Door lock control or Anti
theft (European Countries)



9. Glass run




  10. Window regulator / Power window

regulator

▲ 11. Window glass
  12. Inside lever
  13. Waterproof sheet
  14. Speaker assembly
 15.

Bracket

  16. Outer waste seal
  17. Door mirror assembly
  18. Tweeter (Required option)
  19. Door trim panel
  20. Door mirror cover
 21.

Bezel

  22. Power window switch
▲ 23. Switch bezel / Window regulator handle

10-16  CAB









Important Operations

3.  Door Lock Cylinder

•  Tighten the door lock cylinder fixing bolts to the specified

torque.

Torque N

⋅m (kgf⋅m/lb⋅in)

9 (0.9/78)







4.  Door Lock Cylinder Protector (EUROPE)

•  Tighten the door lock cylinder protector fixing bolt to the

specified torque.

Torque N

⋅m (kgf⋅m/lb⋅in)

9 (0.9/78)









5. Outside Handle

•  Tighten the outside handle fixing bolts to the specified

torque.

Torque N

⋅m (kgf⋅m/lb⋅in)

9 (0.9/78)







6.  Outside Handle Protector (EUROPE)

•  Tighten the outside handle protector fixing bolt to the

specified torque.

Torque N

⋅m (kgf⋅m/lb⋅in)

9 (0.9/78)








11. Window  Glass

•  Insert the window glass into position by tilting it as

necessary, then set it against the channel of the window

regulator.










•  Attach the window glass to the window regulator with the

2 bolts.



CAB  10-17




23. Window Regulator Handle

•  Install the regulator handle as illustrated when closing

the window glass.
