8A-570  ELECTRICAL-BODY AND CHASSIS

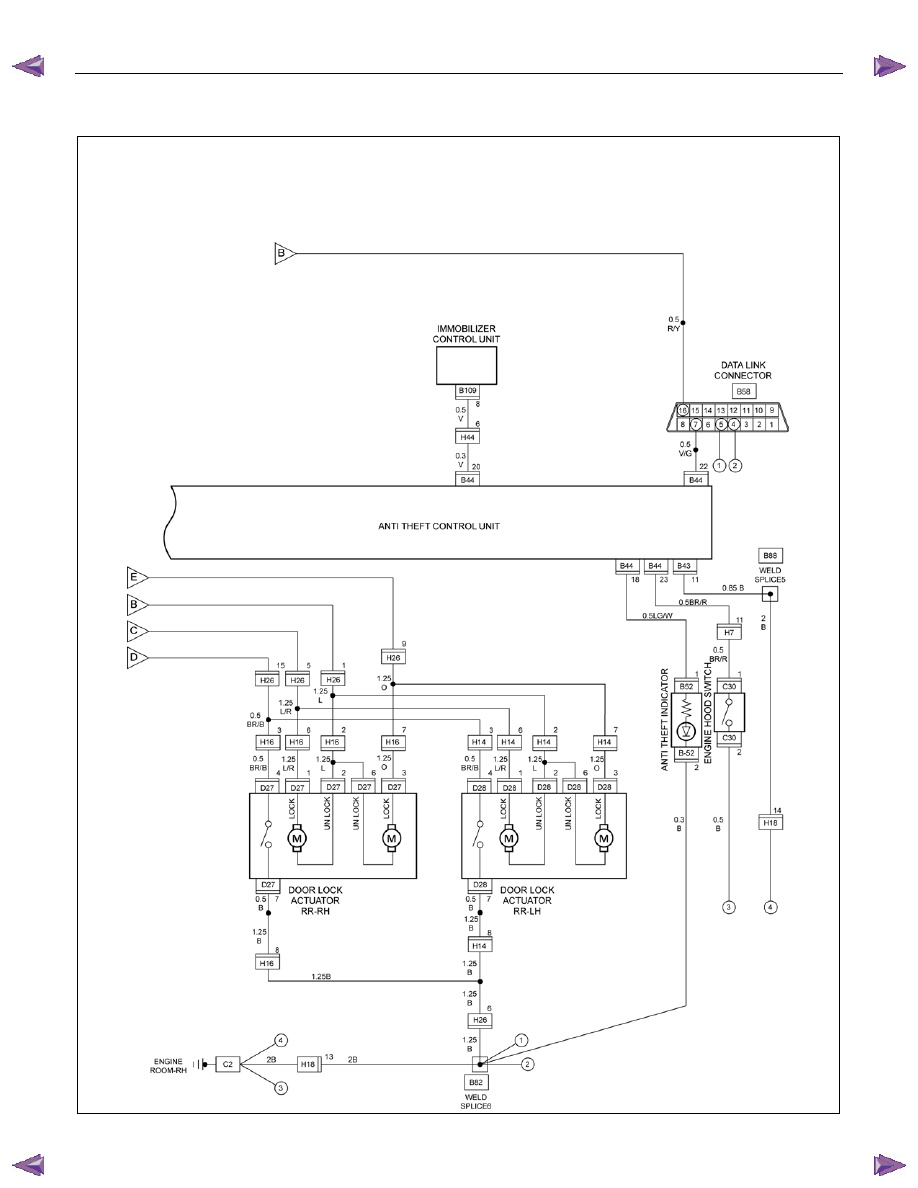

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC (RHD) EXCEPT SOUTH AFRICA

Sheet 3/3















RTW78AXF034101

ELECTRICAL-BODY AND CHASSIS  8A-571

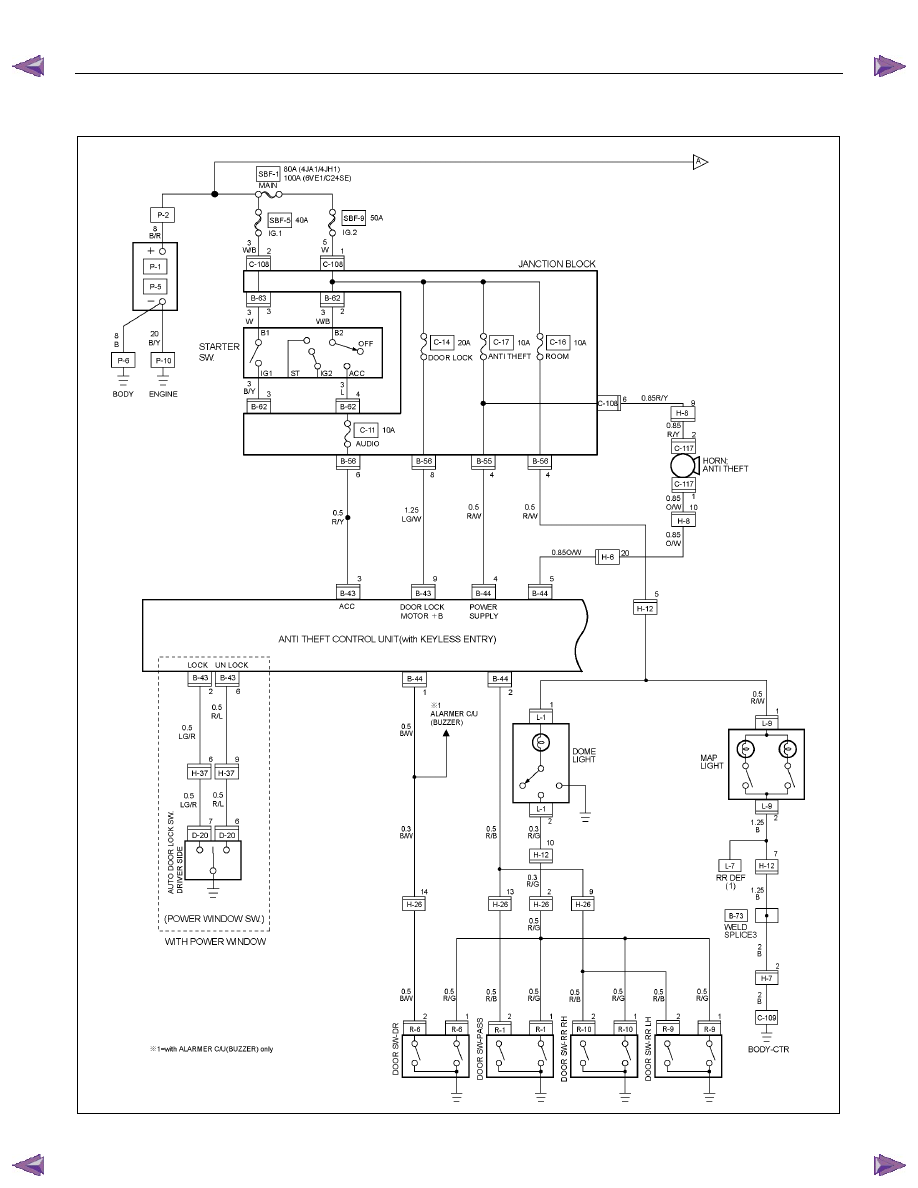

CIRCUIT DIAGRAM 4JA1T(L) (RHD)

Sheet 1/2




















RTW78AXF009101

8A-572  ELECTRICAL-BODY AND CHASSIS

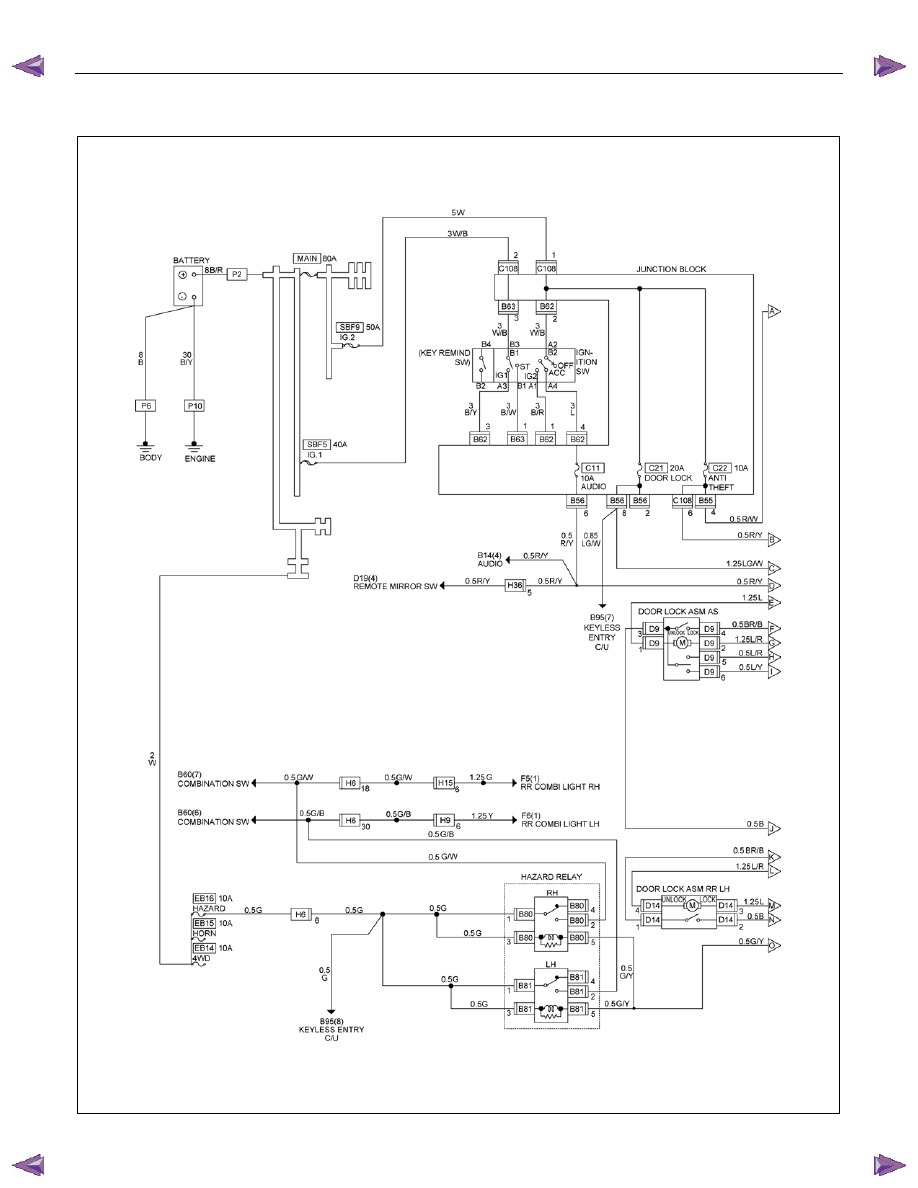

CIRCUIT DIAGRAM 4JA1T(L) (RHD)

Sheet 2/2
















RTW78AXF009201

ELECTRICAL-BODY AND CHASSIS  8A-573

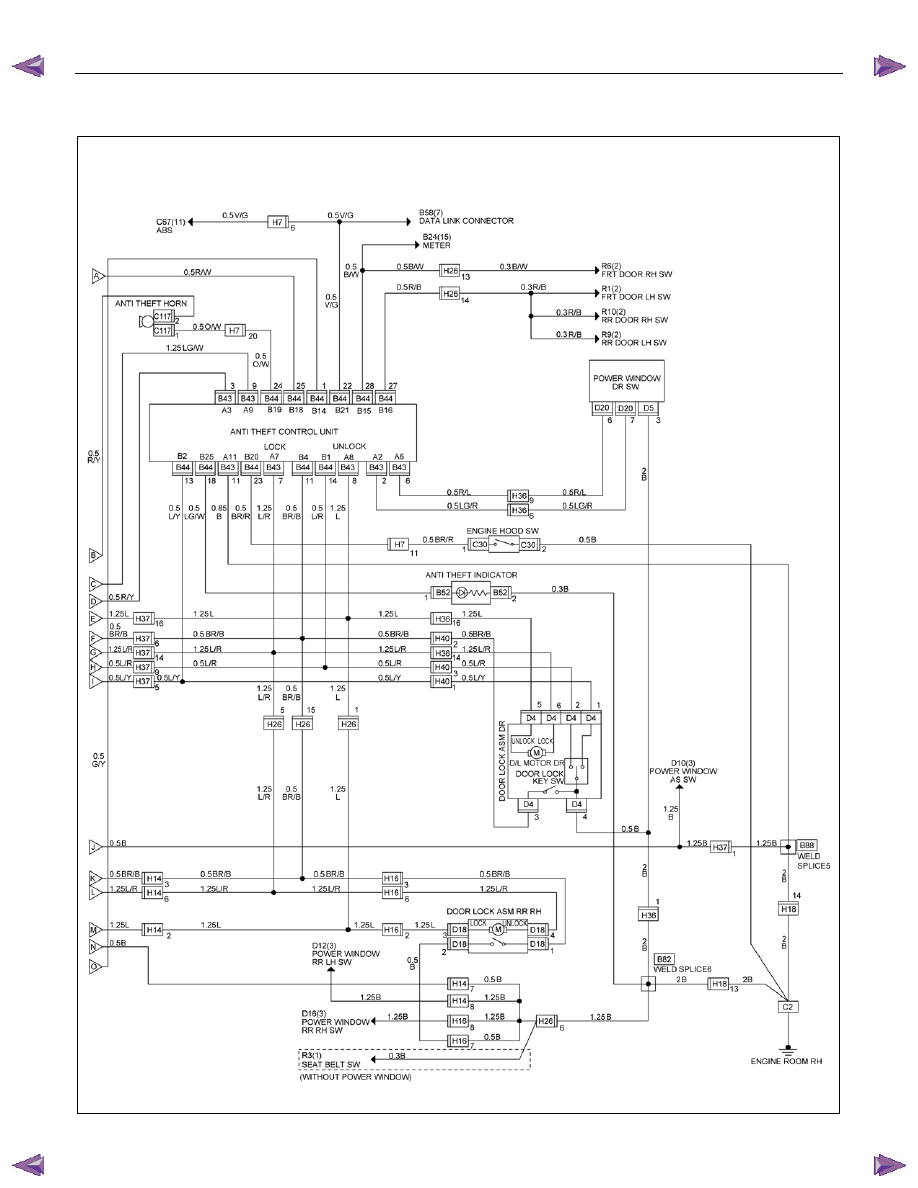

CIRCUIT DIAGRAM C24SE (LHD)

Sheet 1/2












RTW680XF015701
