Isuzu KB P190. Manual - part 1348

8A-454  ELECTRICAL-BODY AND CHASSIS

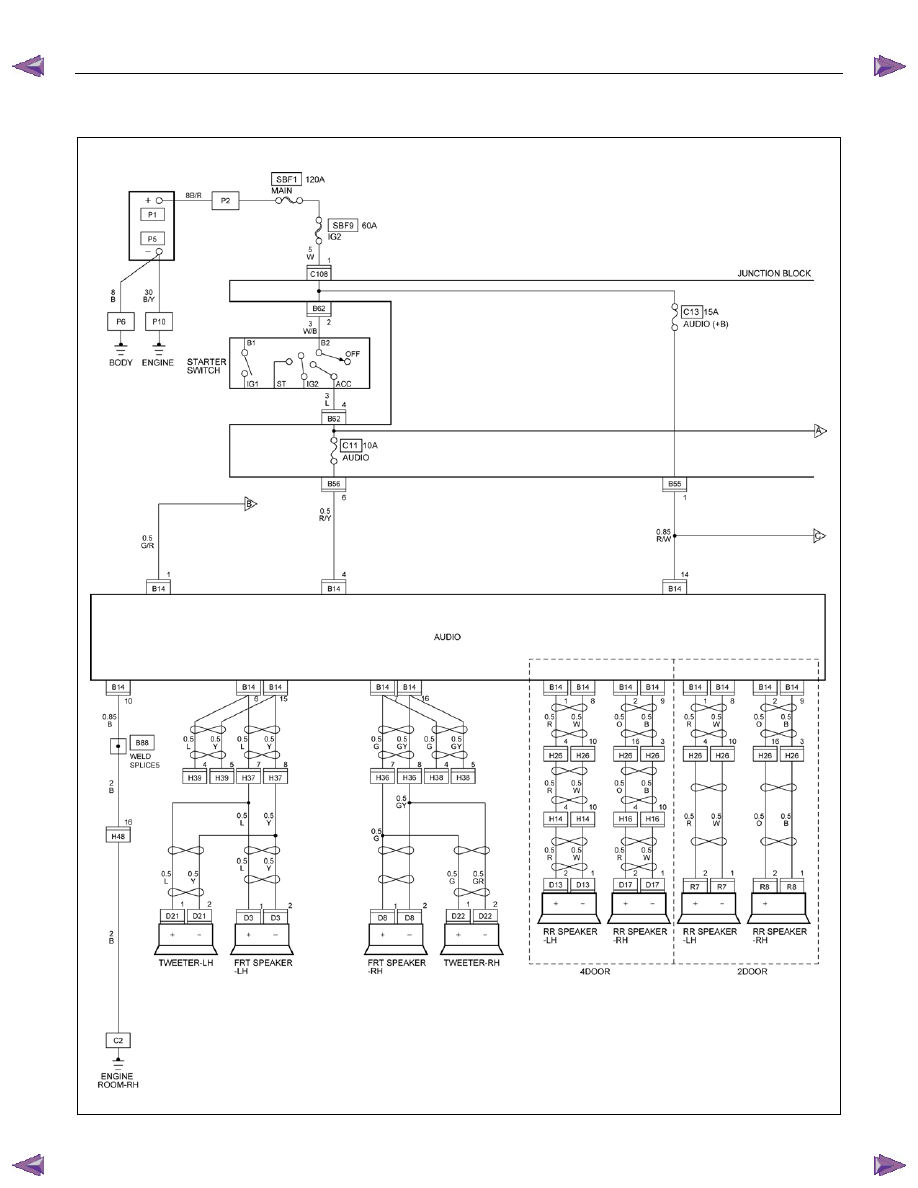

CIRCUIT DIAGRAM HFV6 (LHD)

Sheet 1/2












RTW78AXF015501

ELECTRICAL-BODY AND CHASSIS  8A-455

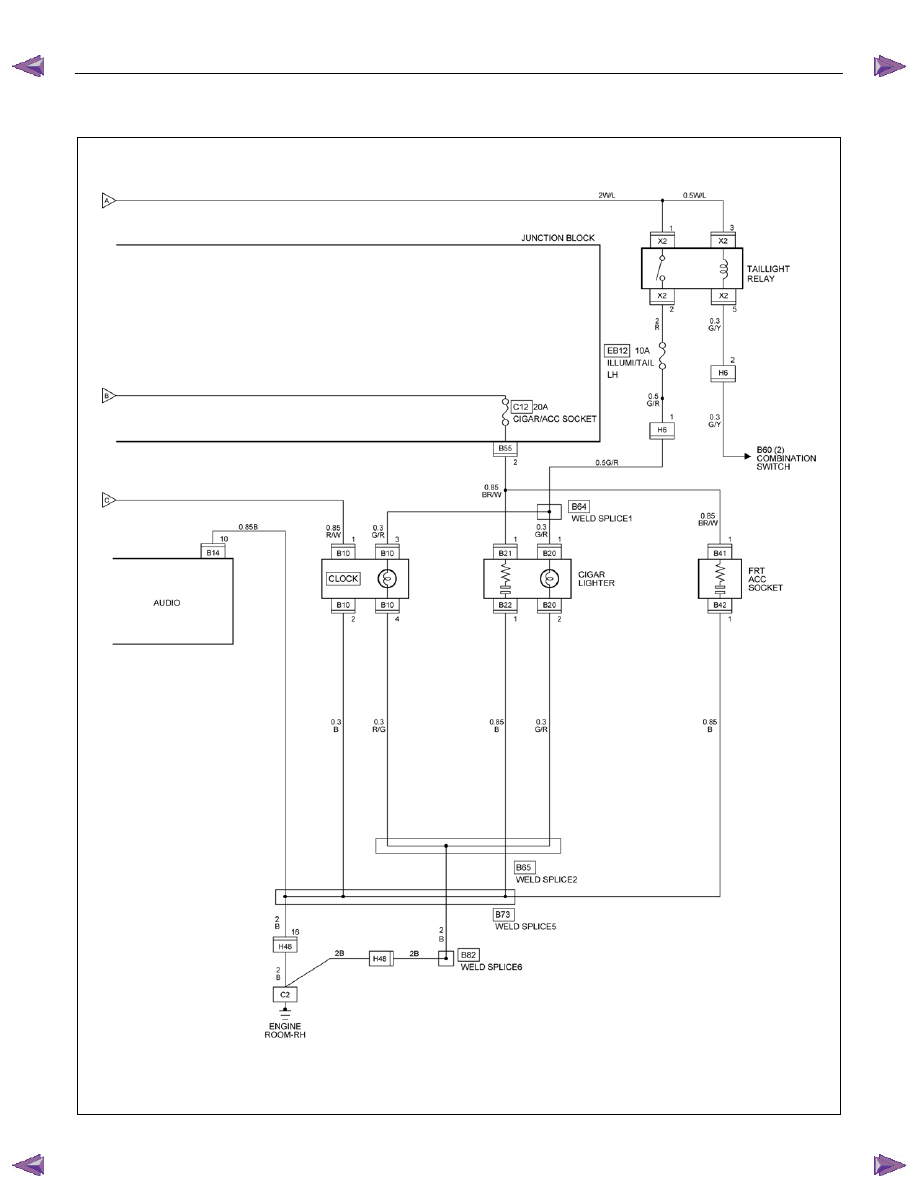

CIRCUIT DIAGRAM HFV6 (LHD)

Sheet 2/2













RTW78AXF015601

8A-456  ELECTRICAL-BODY AND CHASSIS

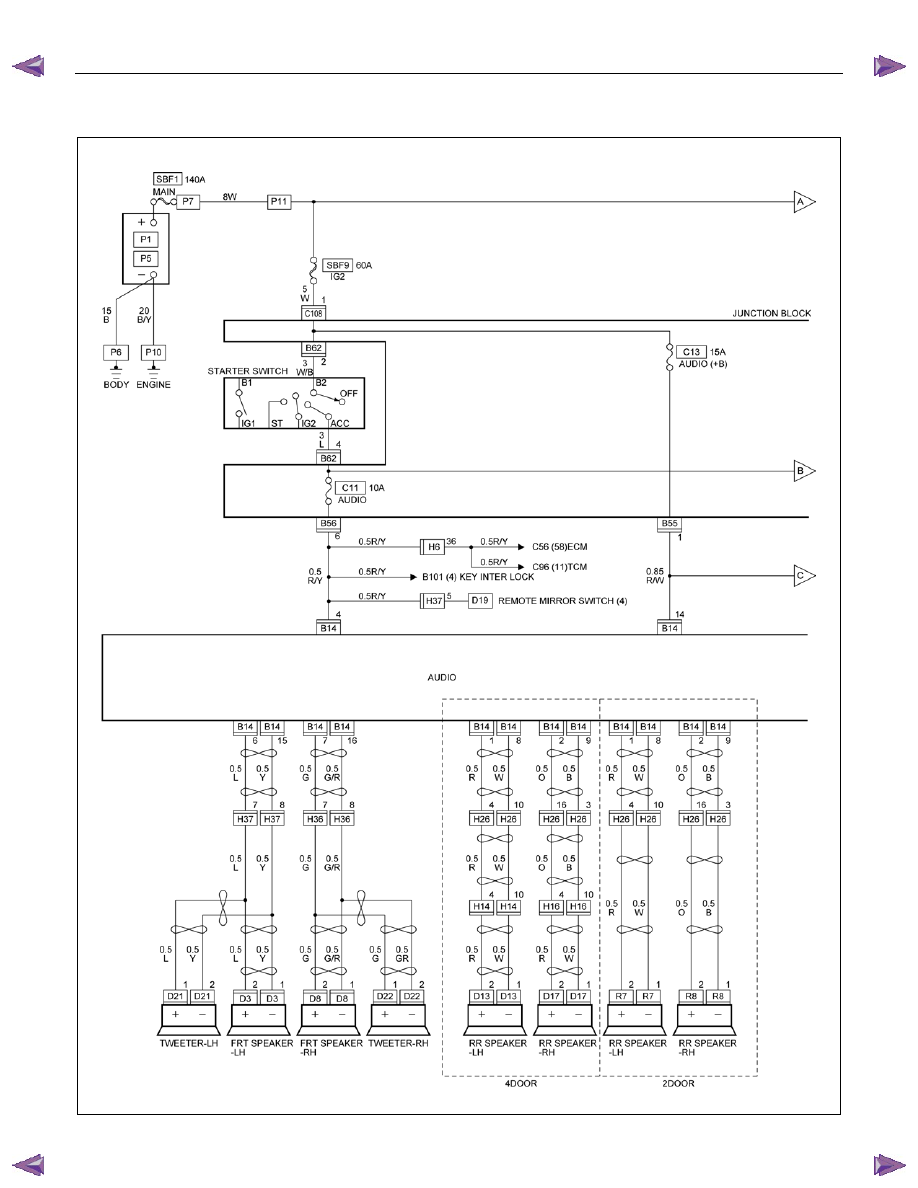

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC (LHD) G.EXP

Sheet 1/2










RTW78AXF028201

ELECTRICAL-BODY AND CHASSIS  8A-457

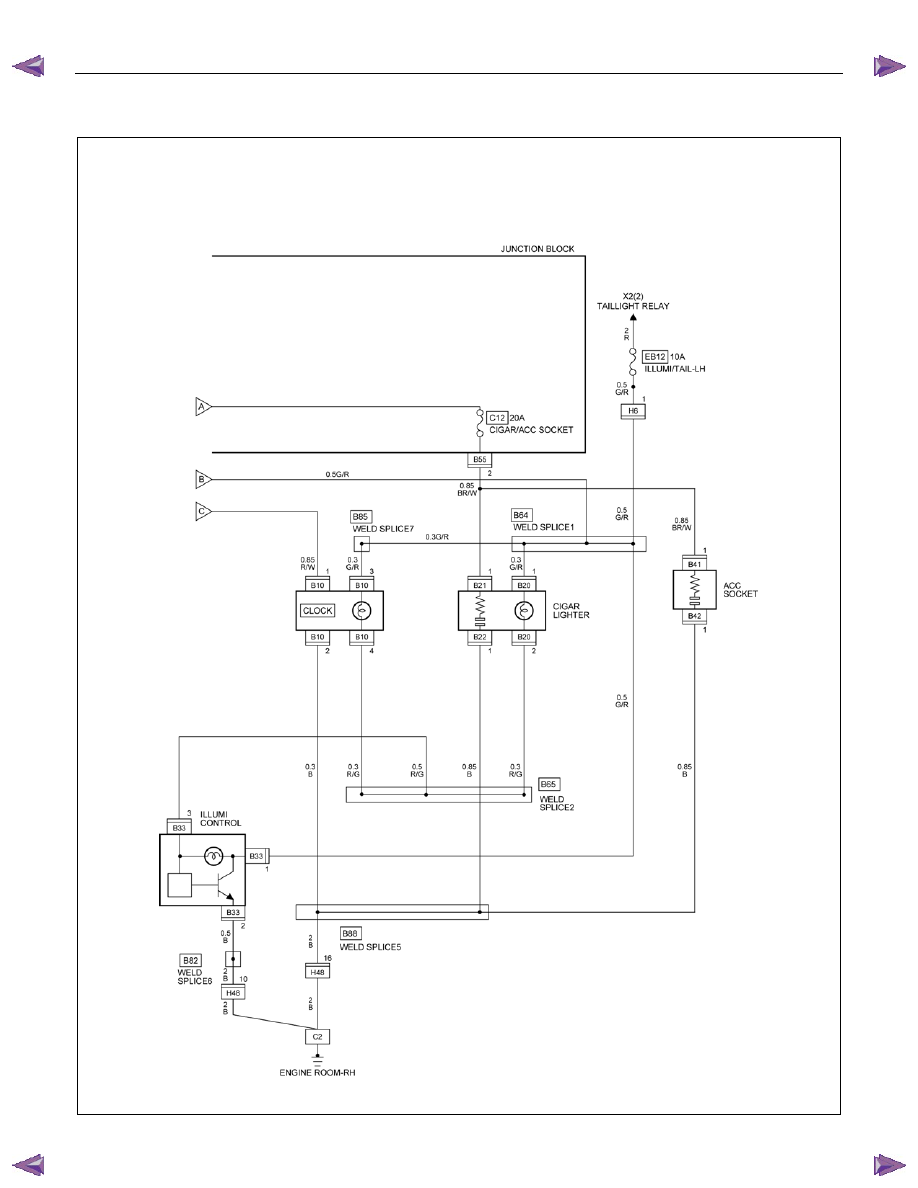

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC (LHD) G.EXP

Sheet 2/2
















RTW78AXF028301
