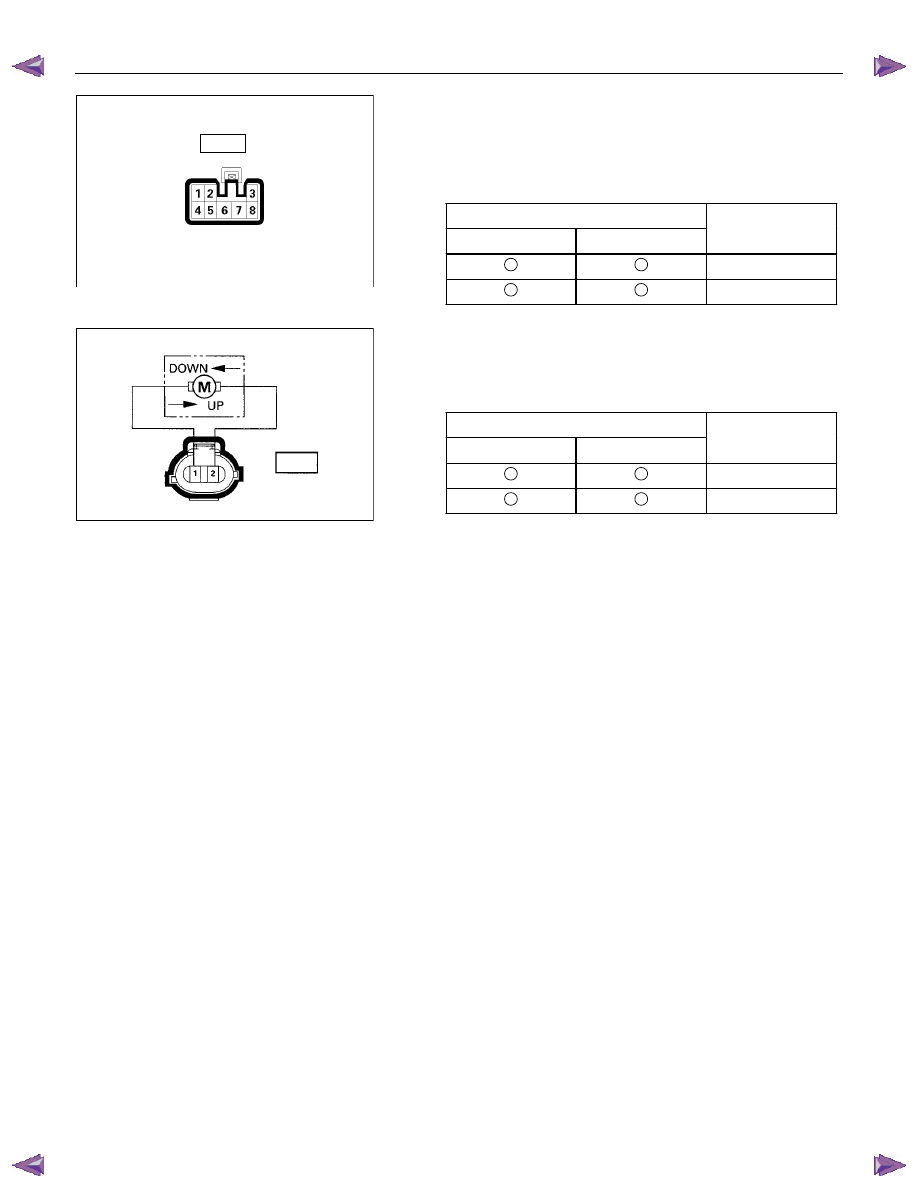

8A-438  ELECTRICAL-BODY AND CHASSIS









Harness side

D12





Rear Passenger’s Power Window Motor-LH

1.  Rear Power Window Switch-LH Connector Circuit



Disconnect the motor connector, apply the battery voltage

(12V) to the harness side connector terminals and check

operation.


Connecting terminals

Operation

8 (BR/R)

7 (BR/W)

direction

-



+

 DOWN

+



-

 UP







D11






2.  Rear Power Window Motor-LH Connector Circuit



Disconnect the switch connector, apply the battery voltage

(12V) to the motor side connector terminals and check

operation.


Connecting terminals

Operation

1 2

direction

+



-

 DOWN

-



+

 UP



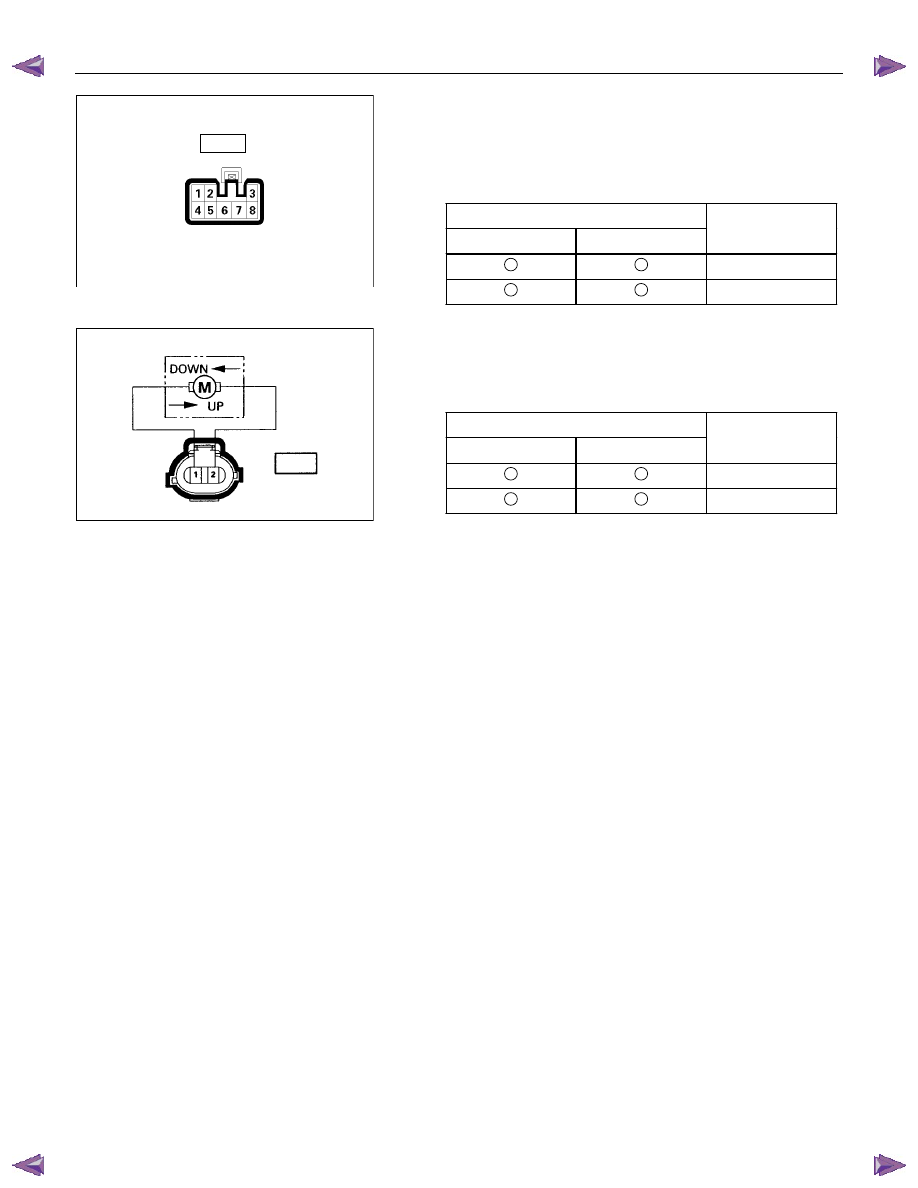

ELECTRICAL-BODY AND CHASSIS  8A-439









Harness side

D16





Rear Power Window Motor-RH

1.  Rear Power Window Switch-RH Connector Circuit



Disconnect the motor connector, apply the battery voltage

(12V) to the harness side connector terminals and check

operation.


Connecting terminals

Operation

8 (BR/R)

7 (BR/W)

direction

-



+

 DOWN

+



-

 UP







D15






2.  Rear Power Window Motor-RH Connector Circuit



Disconnect the switch connector, apply the battery voltage

(12V) to the motor side connector terminals and check

operation.


Connecting terminals

Operation

1 2

direction

+



-

 DOWN

-



+

 UP





8A-440  ELECTRICAL-BODY AND CHASSIS

AUDIO, CLOCK AND CIGARETTE LIGHTER

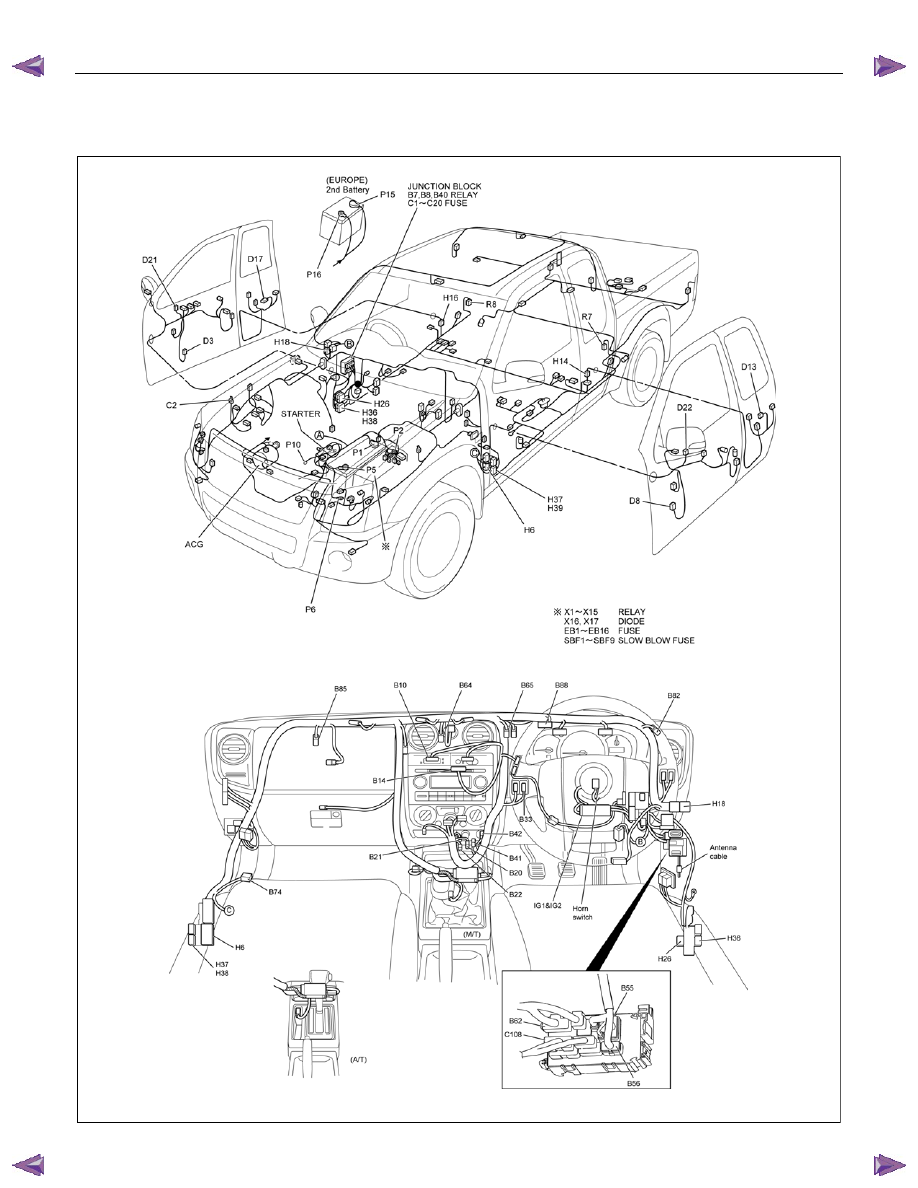

PARTS LOCATION (RHD)


















RTW78AXF039701 & RTW78AXF045901

ELECTRICAL-BODY AND CHASSIS  8A-441

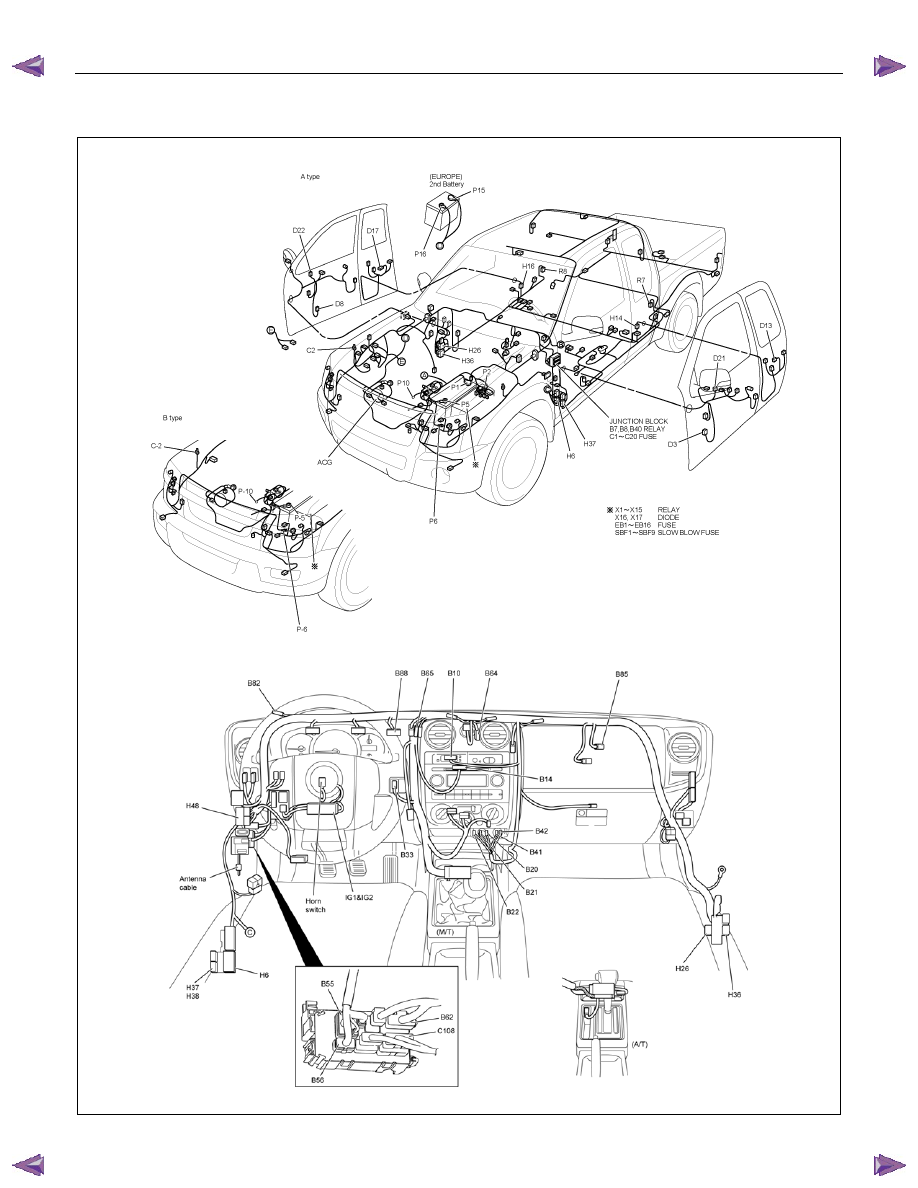

PARTS LOCATION (LHD)

















RTW78AXF039801 & RTW78AXF046001
