Isuzu KB P190. Manual - part 1288

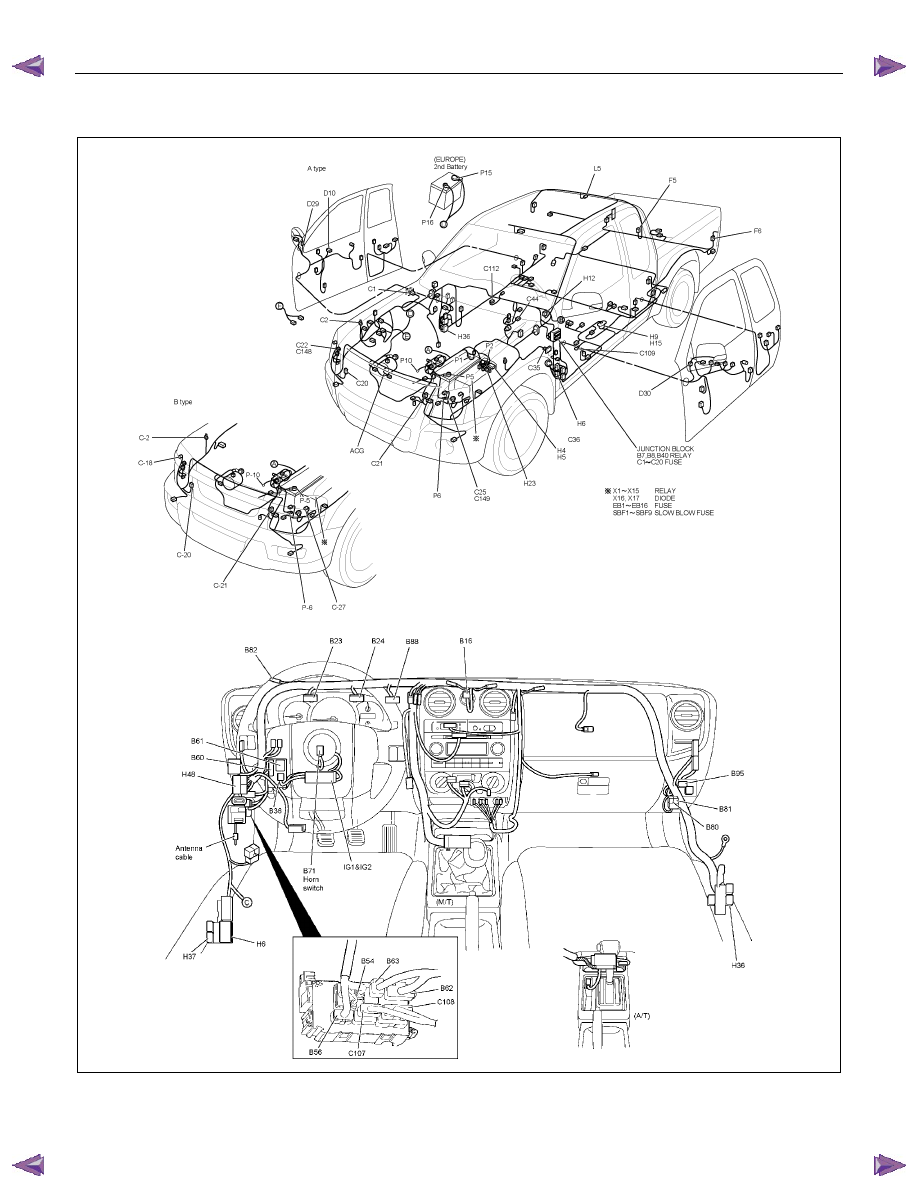

8A-214  ELECTRICAL-BODY AND CHASSIS



PARTS LOCATION (LHD)











RTW78AXF037801 & RTW78AXF044001

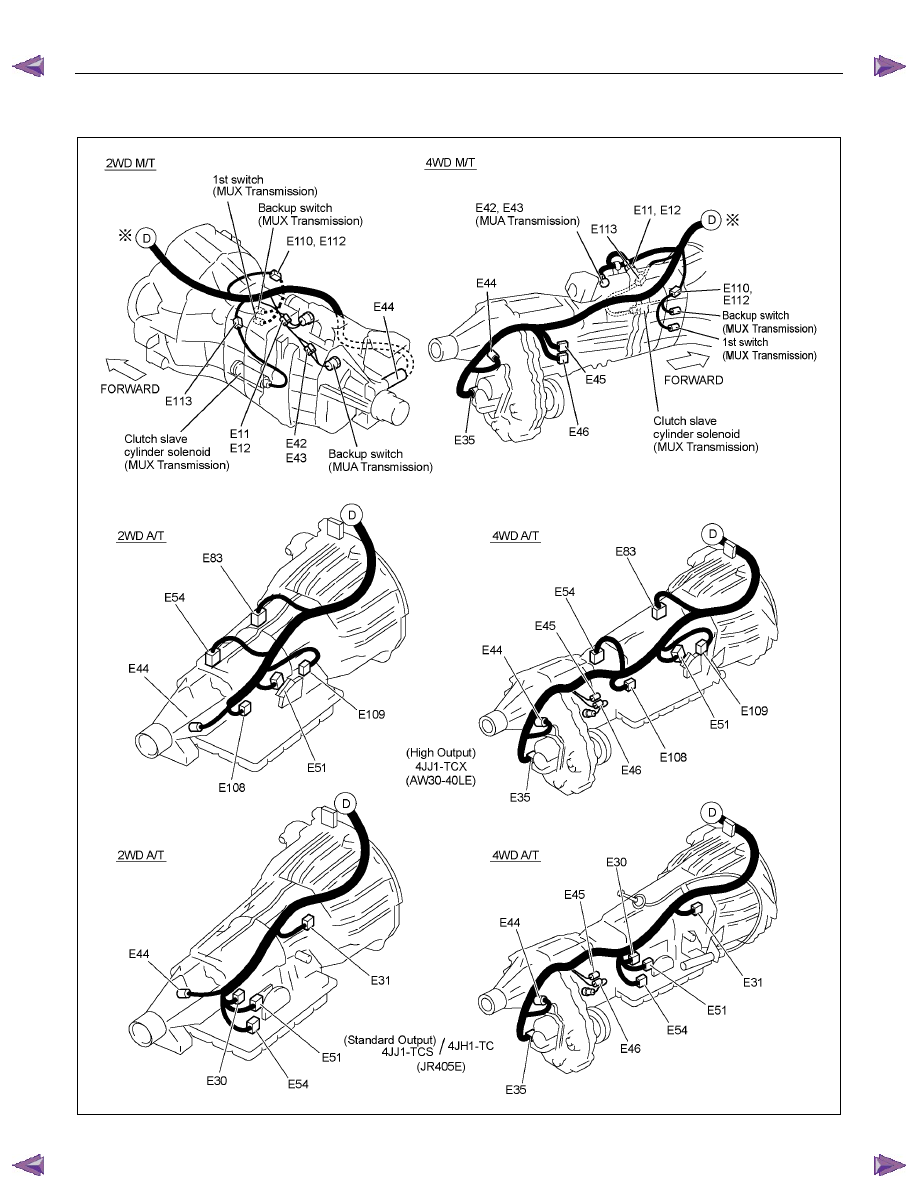

ELECTRICAL-BODY AND CHASSIS  8A-215



PARTS LOCATION







RTW78AXF023701

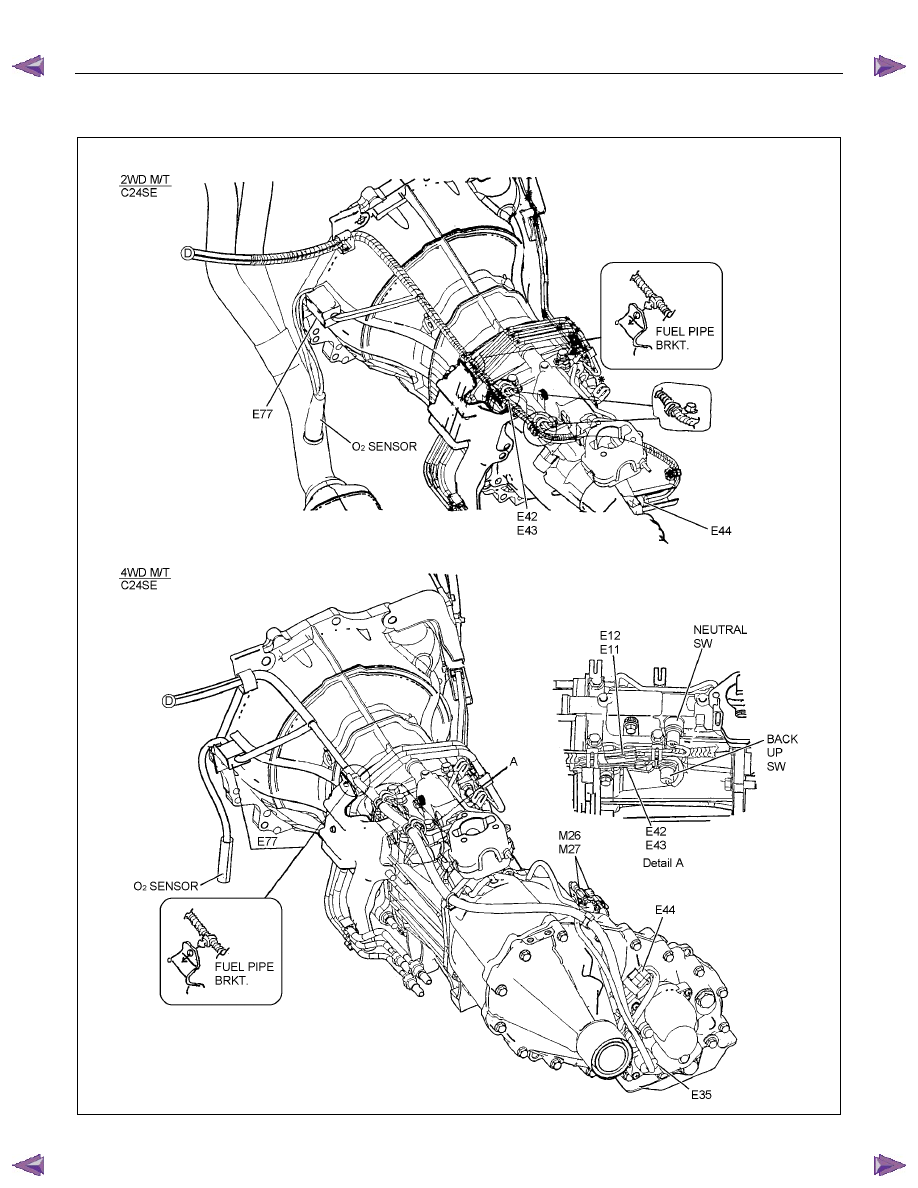

8A-216  ELECTRICAL-BODY AND CHASSIS



PARTS LOCATION








RTW78AXF049301

ELECTRICAL-BODY AND CHASSIS  8A-217

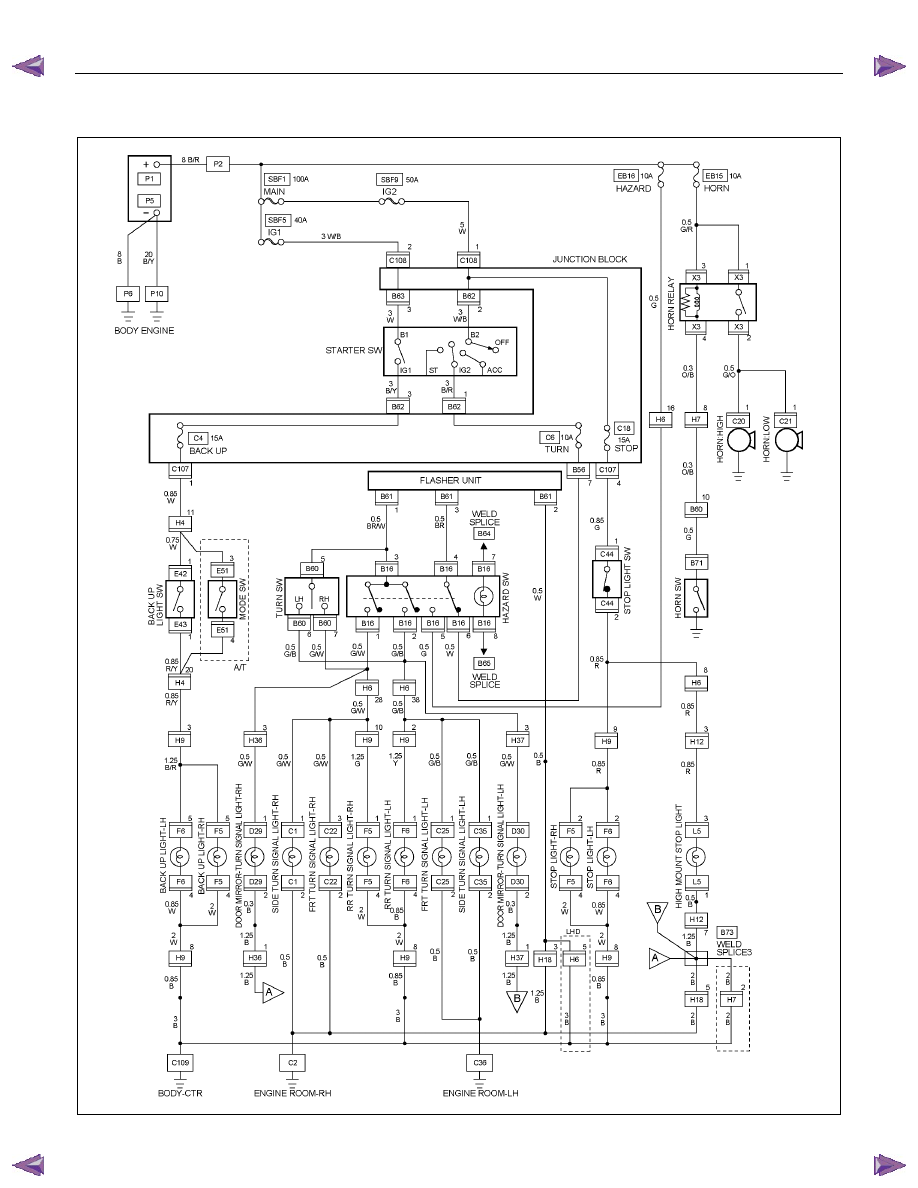

CIRCUIT DIAGRAM C24SE EXCEPT AUSTRALIA









RTW780XF012501
