8A-210  ELECTRICAL-BODY AND CHASSIS

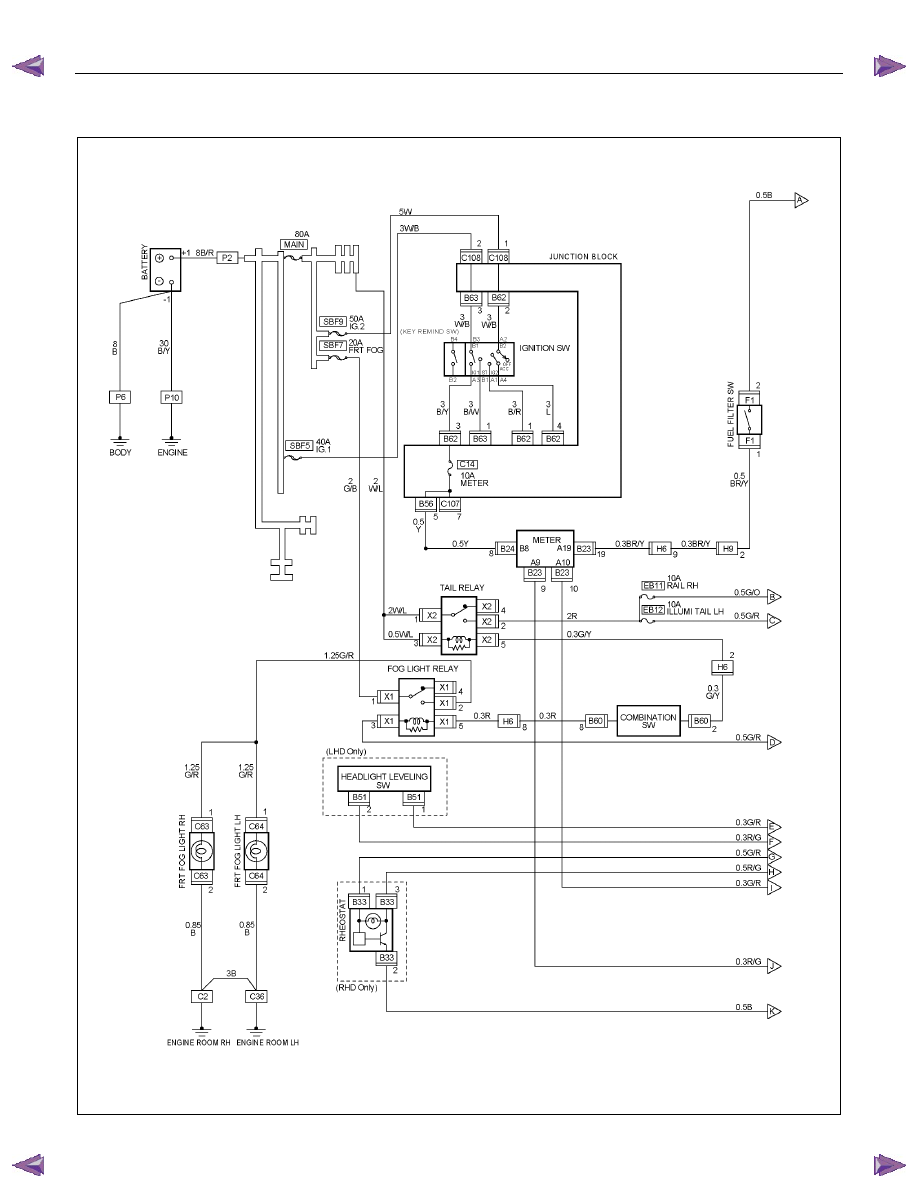

CIRCUIT DIAGRAM 4JA1T (L)















RTW78AXF014001

ELECTRICAL-BODY AND CHASSIS  8A-211

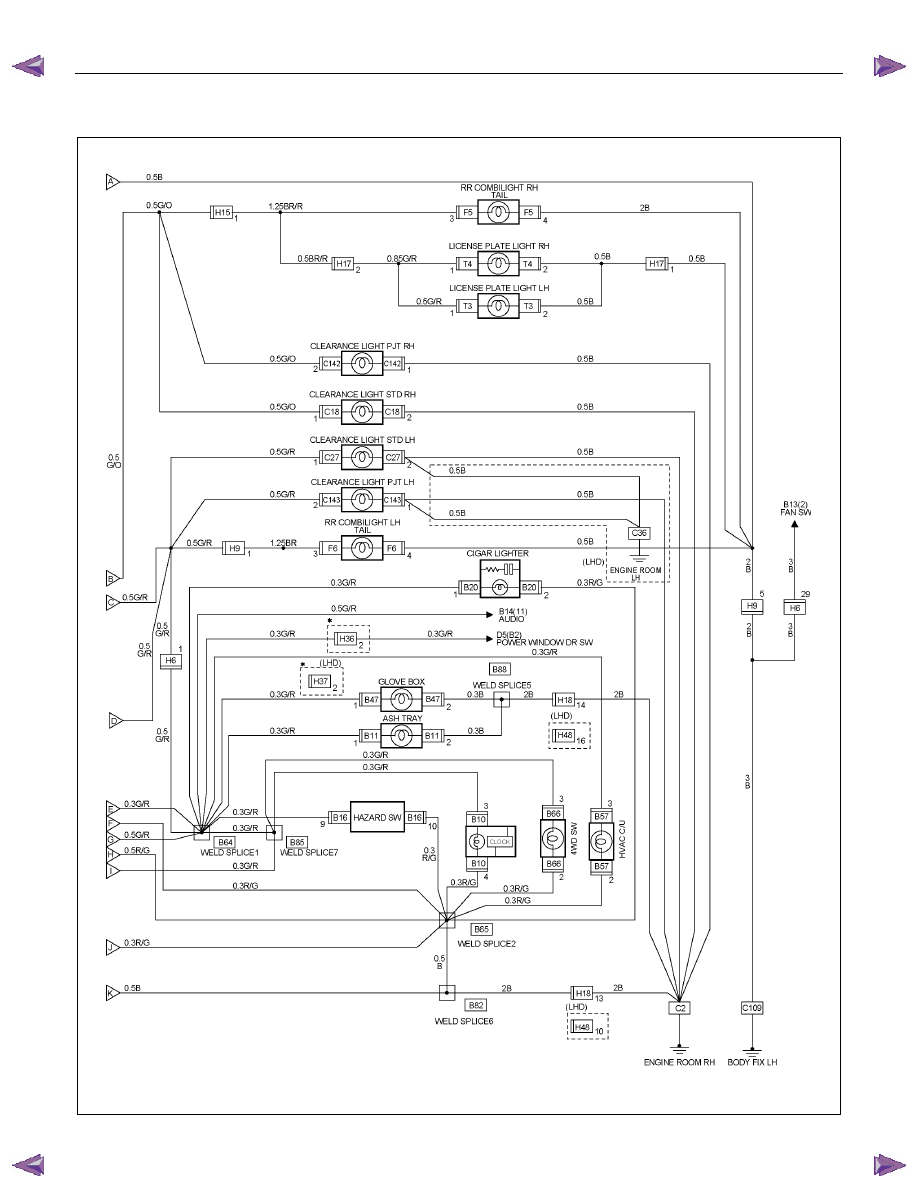

CIRCUIT DIAGRAM 4JA1T (L)













RTW78AXF014101



8A-212  ELECTRICAL-BODY AND CHASSIS







RTU4Z0SH000901



ILLUMINATION SWITCH









RTW48ASH000601



Inspection

Check to see if there is any continuity between the terminals of
the switch.
Replace the switch when the result of inspection is found
abnormal.








RTW78ASH000701



Removal

Preparation:
Disconnect the battery ground cable.
1.

Instrument panel driver lower cover assembly

Refer to the removal steps Sec.10

2. Harness switch

3. Illumination control

1



To remove the switch, push the lock from the back side of

the cluster assembly.

4.  Remove the bulb.




ELECTRICAL-BODY AND CHASSIS  8A-213

HAZARD WARNING FLASHER, TURN SIGNAL LIGHT, BACKUP

LIGHT, HORN AND STOPLIGHT

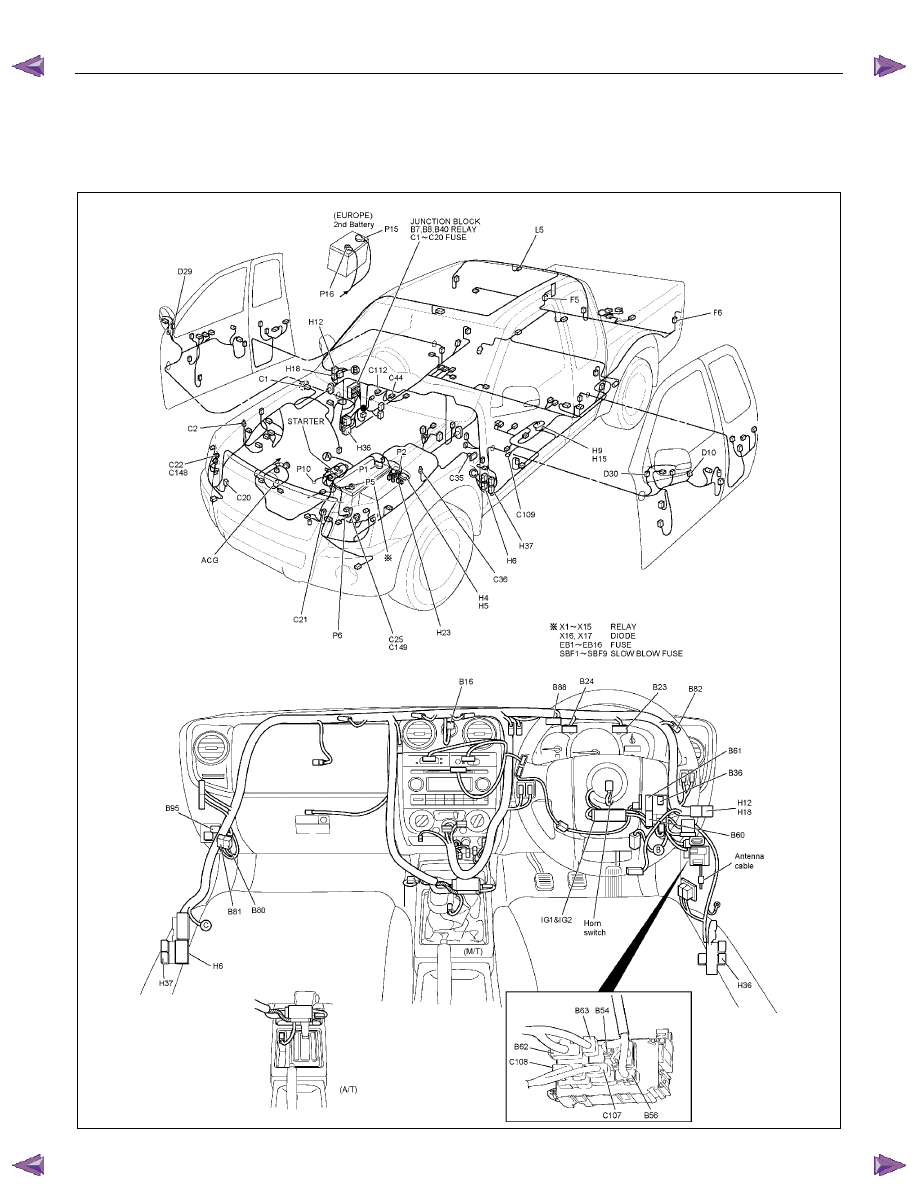

PARTS LOCATION (RHD)











RTW78AXF037701 & RTW78AXF043901
