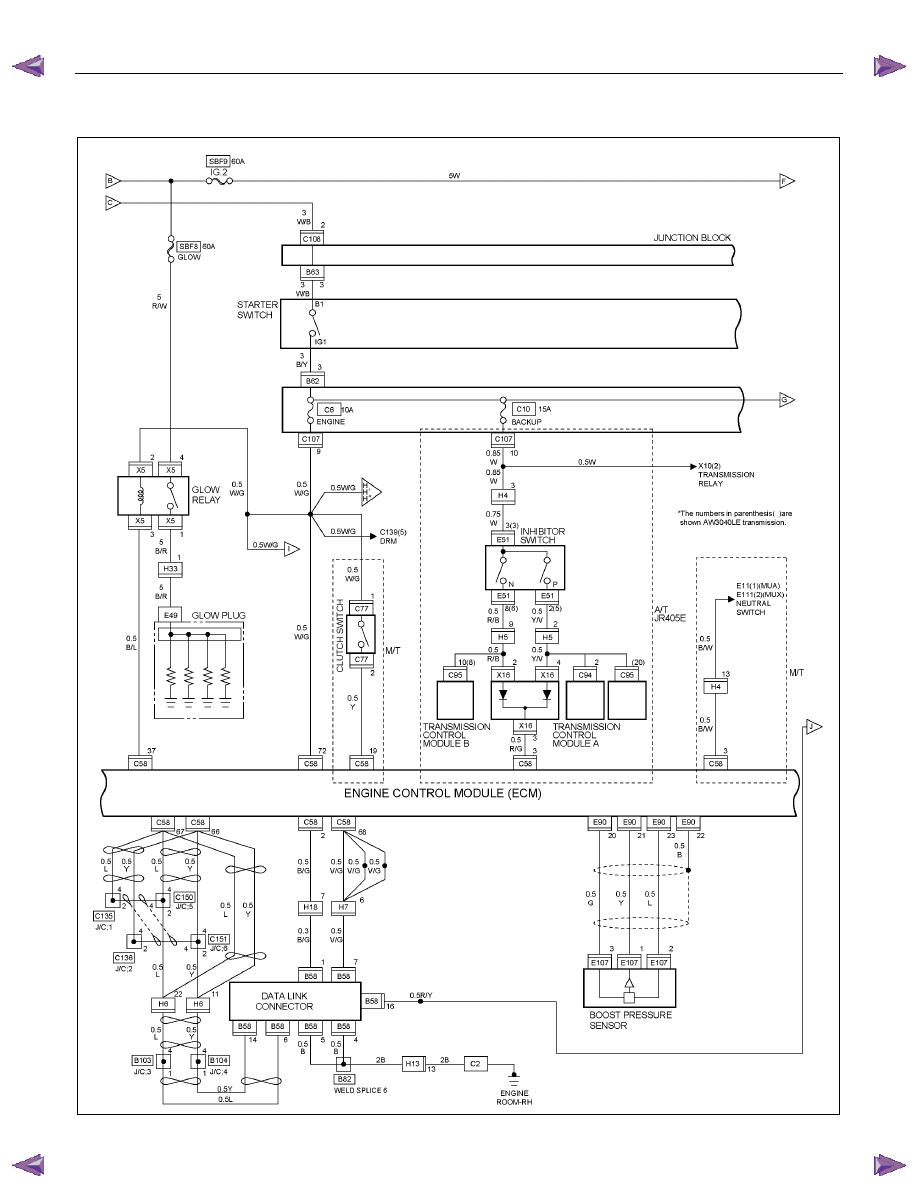

8A-134  ELECTRICAL-BODY AND CHASSIS



CIRCUIT DIAGRAM 4JJ1-TC (RHD) EXCEPT SOUTH AFRICA

Sheet 2/5











RTW78AXF030401

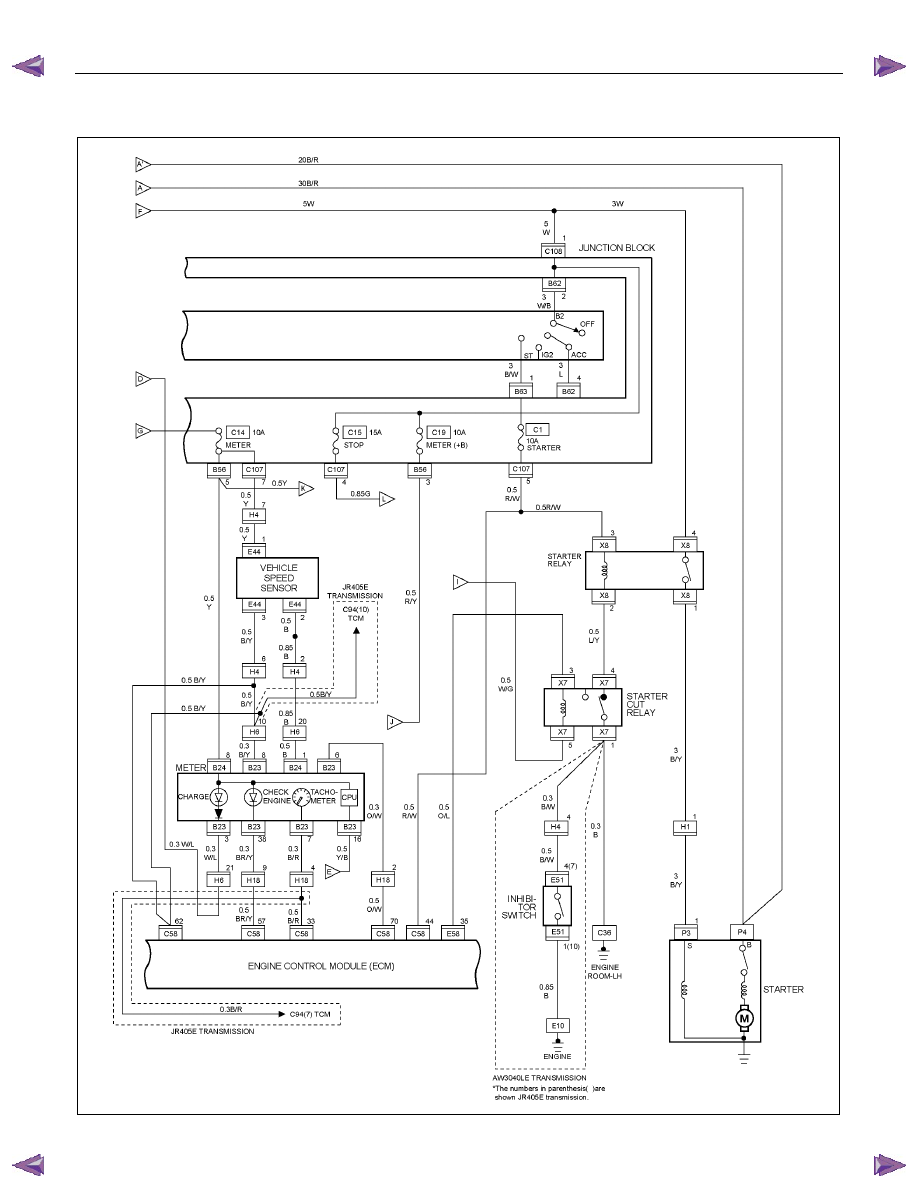

ELECTRICAL-BODY AND CHASSIS  8A-135



CIRCUIT DIAGRAM 4JJ1-TC (RHD) EXCEPT SOUTH AFRICA

Sheet 3/5











RTW78AXF030501

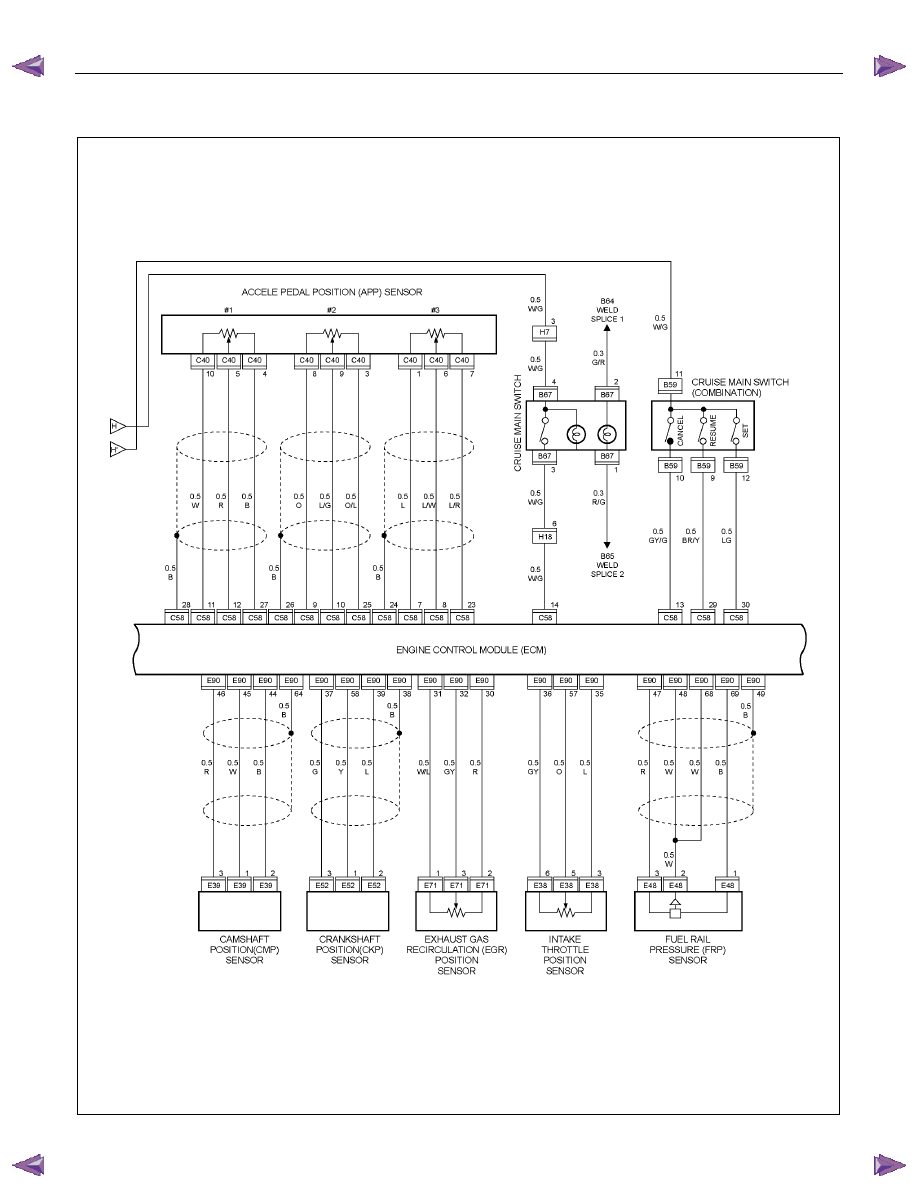

8A-136  ELECTRICAL-BODY AND CHASSIS



CIRCUIT DIAGRAM 4JJ1-TC (RHD) EXCEPT SOUTH AFRICA

Sheet 4/5

















RTW78AXF030601

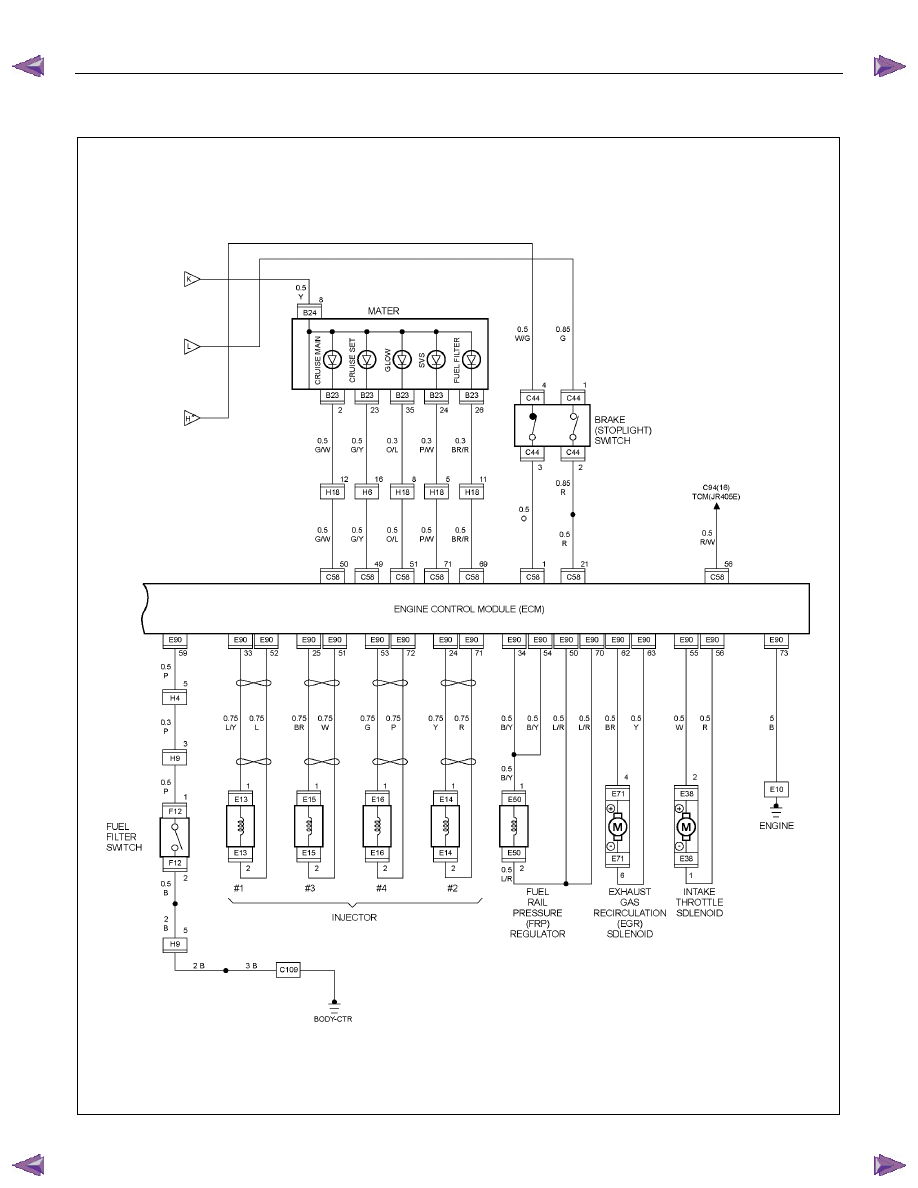

ELECTRICAL-BODY AND CHASSIS  8A-137



CIRCUIT DIAGRAM 4JJ1-TC (RHD) EXCEPT SOUTH AFRICA

Sheet 5/5
















RTW78AXF030701
