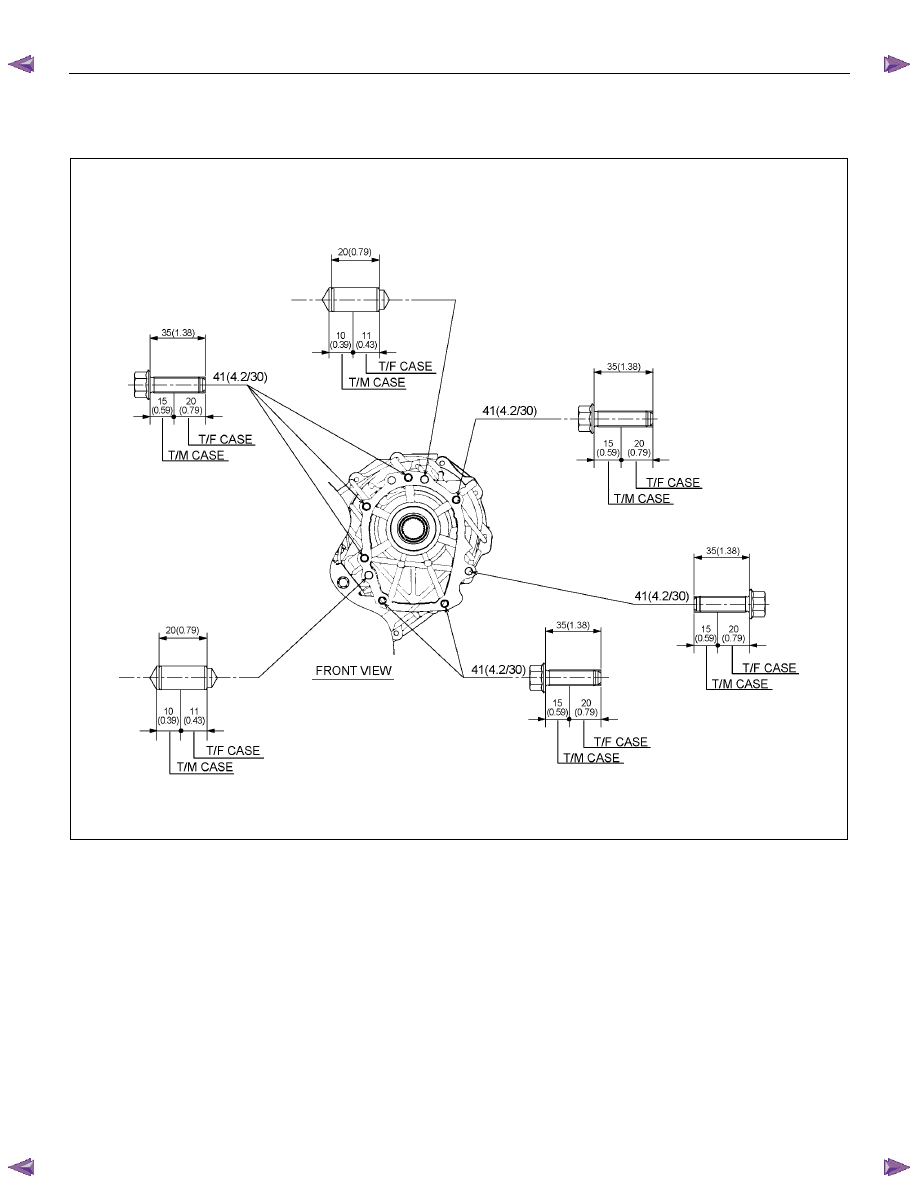

7D-14  TRANSFER CASE

For A/T (JR405E, AW30-40LE)

N

⋅⋅⋅⋅m (kgf⋅⋅⋅⋅m/lb⋅⋅⋅⋅ft)

mm (in)









RTW77DLF000301

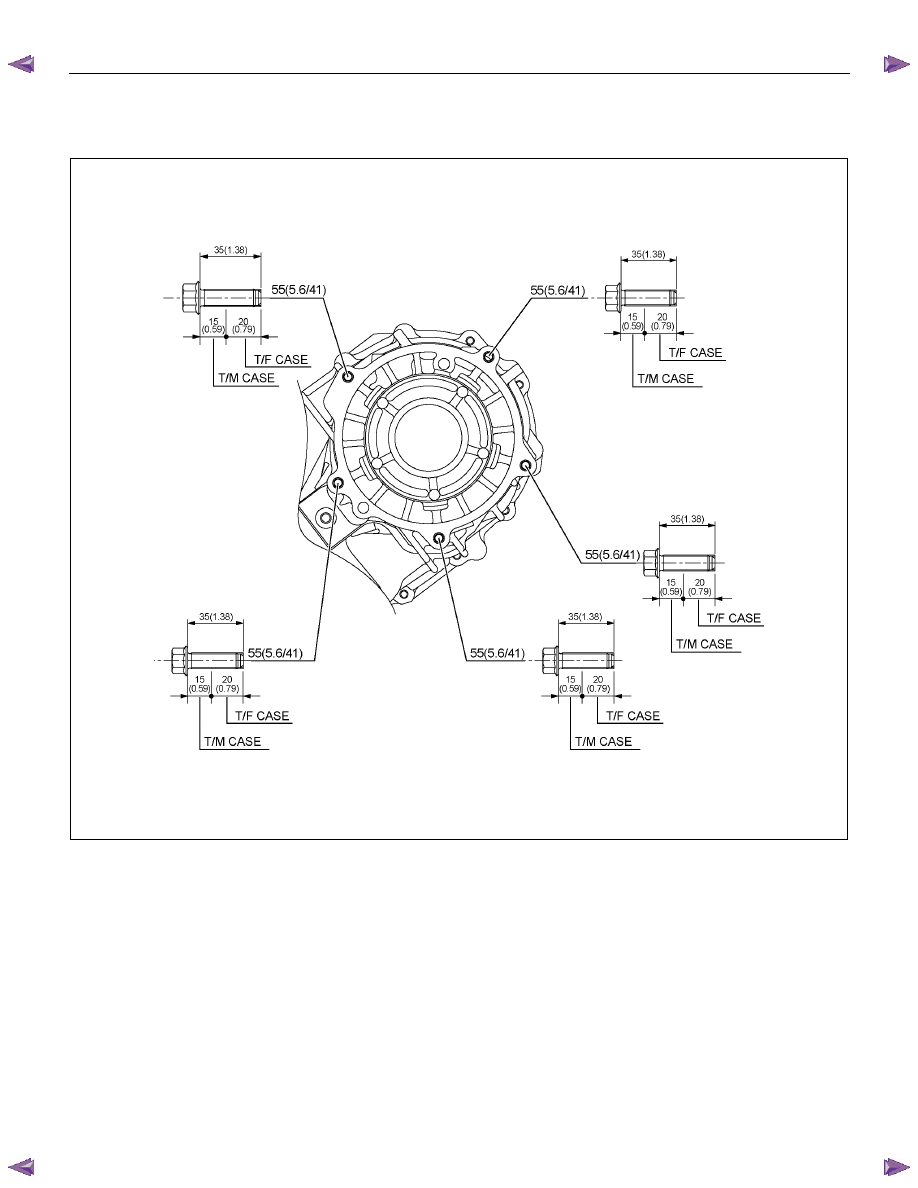

TRANSFER CASE  7D-15

For M/T (AR-5), A/T (4L60-E)

N

⋅⋅⋅⋅m (kgf⋅⋅⋅⋅m/lb⋅⋅⋅⋅ft)

mm (in)









RTW77DLF000401



3.  Connect harness connectors and clip.



Connector: transfer switch, 2WD-4WD actuator,

speed sensor.

4.  Install rear propeller shaft and front propeller shaft.



Propeller shaft torque: 59 N

⋅⋅⋅⋅m (6.0 kgf⋅⋅⋅⋅m/43 lb⋅⋅⋅⋅ft)

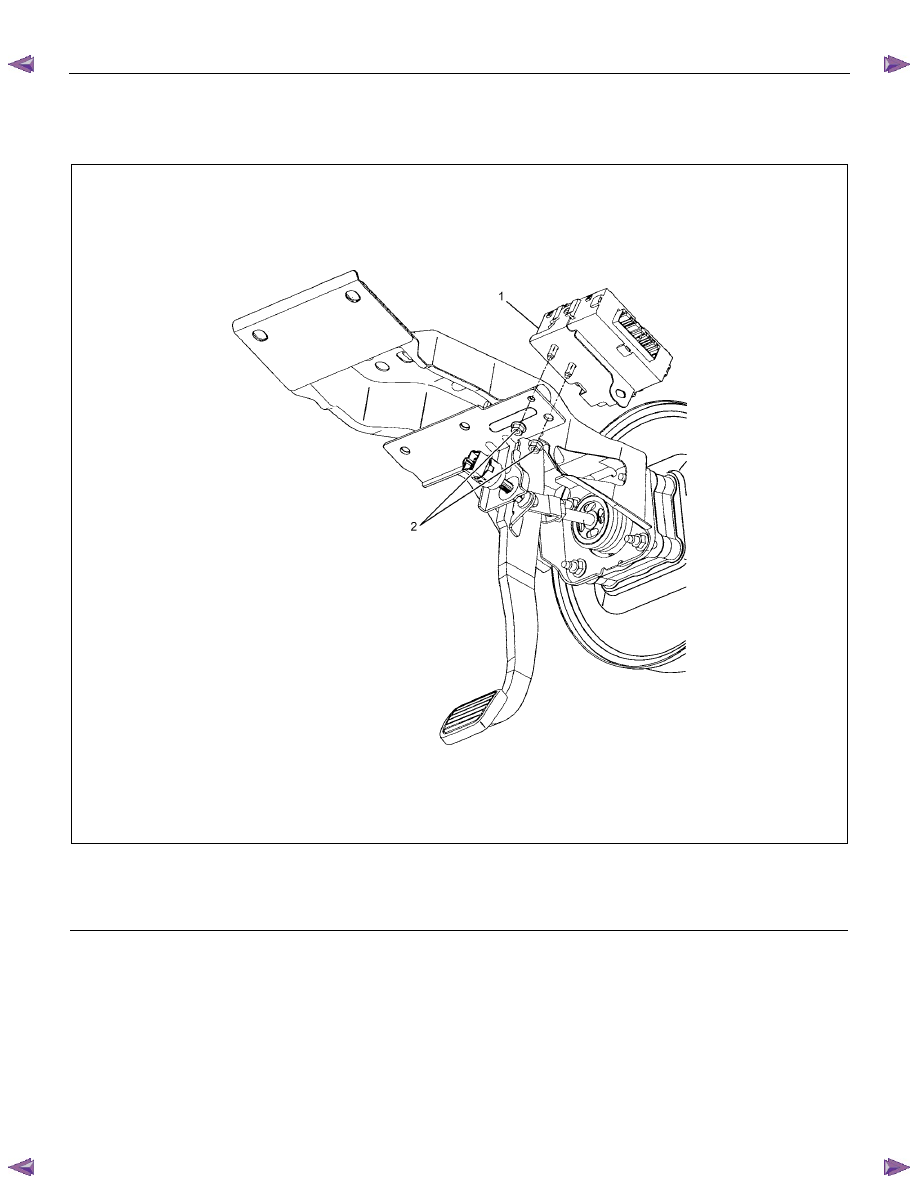

7D-16  TRANSFER CASE

Transfer Control Unit

RHD














RTW77DMF000101

Legend





(1) Transfer Control Unit





(2) Nut

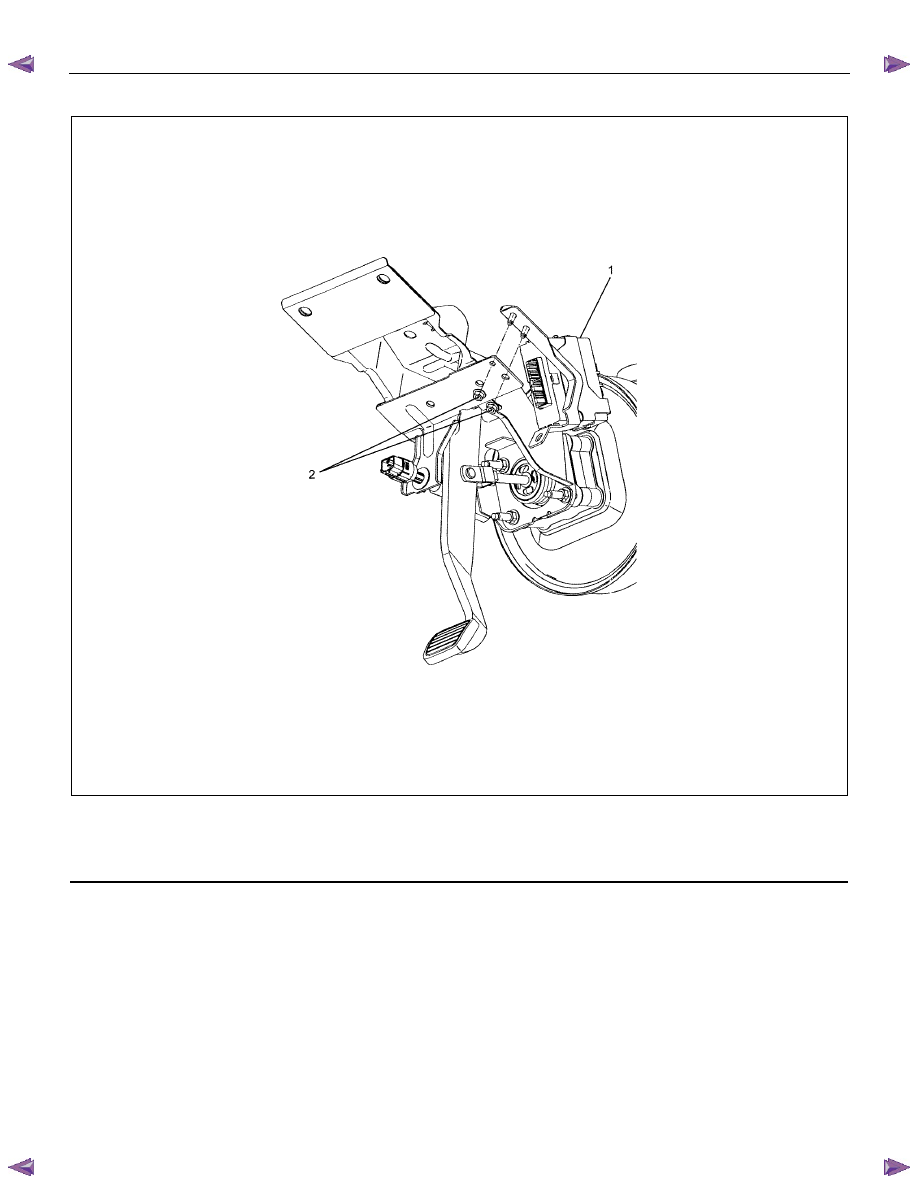

TRANSFER CASE  7D-17

LHD
















RTW77DMF000101

Legend





(1) Transfer Control Unit





(2) Nut







Removal

1.  Disconnect the battery ground cable.

2.  Disconnect the harness connector from the Transfer

control unit.

3.  Remove the Transfer control unit.



Installation

1.  Install the Transfer control unit.



Transfer control unit torque:

7 N

⋅⋅⋅⋅m (0.7 kgf⋅⋅⋅⋅m/61 lb⋅⋅⋅⋅in)

2.  Connect the harness connector to the Transfer

control unit.

3.  Connect the battery ground cable.
