7B1-34     MANUAL TRANSMISSION

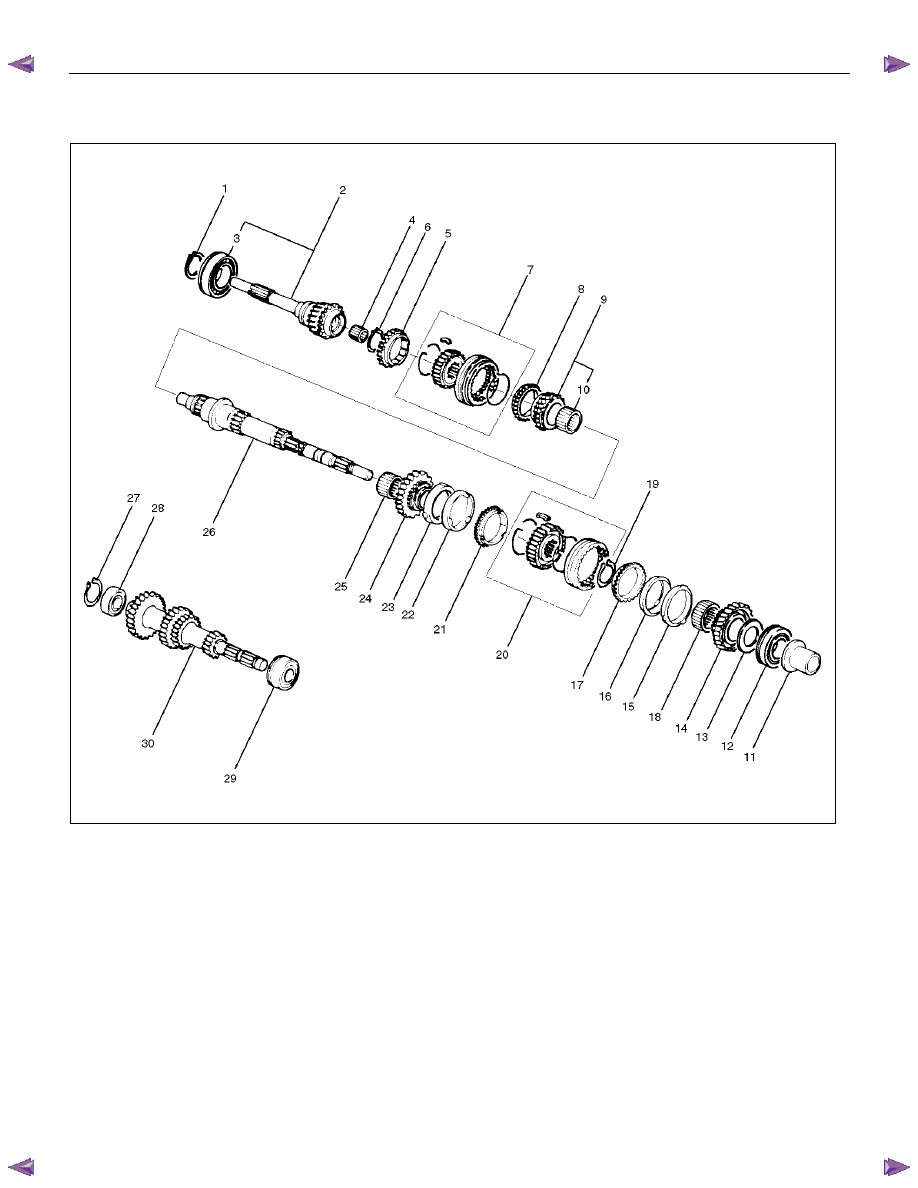

Top Gear Shaft, Main Gear Shaft, and Counter Gear Shaft

Disassmebled View





226RS026

MANUAL TRANSMISSION     7B1-35

Legend

(1)  Top Gear Shaft Snap Ring

(16) 1st Outside Ring

(2)  Top Gear Shaft

(17) 1st Block Ring

(3)  Ball Bearing

(18) Needle Bearing

(4)  Needle Bearing

(19) Clutch Hub Snap Ring

(5)  Top Block Ring

(20) 1st-2nd Synchronizer Assembly

(6)  Mainshaft Snap Ring

(21) 2nd Block Ring

(7)  3rd-4th Synchronizer Assembly

(22) 2nd Outside Ring

(8)  3rd Block Ring

(23) 2nd Inside Ring

(9)  3rd Gear

(24) 2nd Gear

(10)  Needle Bearing

(25) Needle Bearing

(11)  Needle Bearing Collar

(26) Mainshaft

 (12)  Mainshaft Ball Bearing

(27) Bearing Snap Ring

(13)  1st Gear Thrust Bearing

(28) Front Roller Bearing

(14)  1st Gear

(29) Center Roller Bearing

(15)  1st Inside Ring

(30) Counter Gear Shaft





7B1-36     MANUAL TRANSMISSION

Disassembly

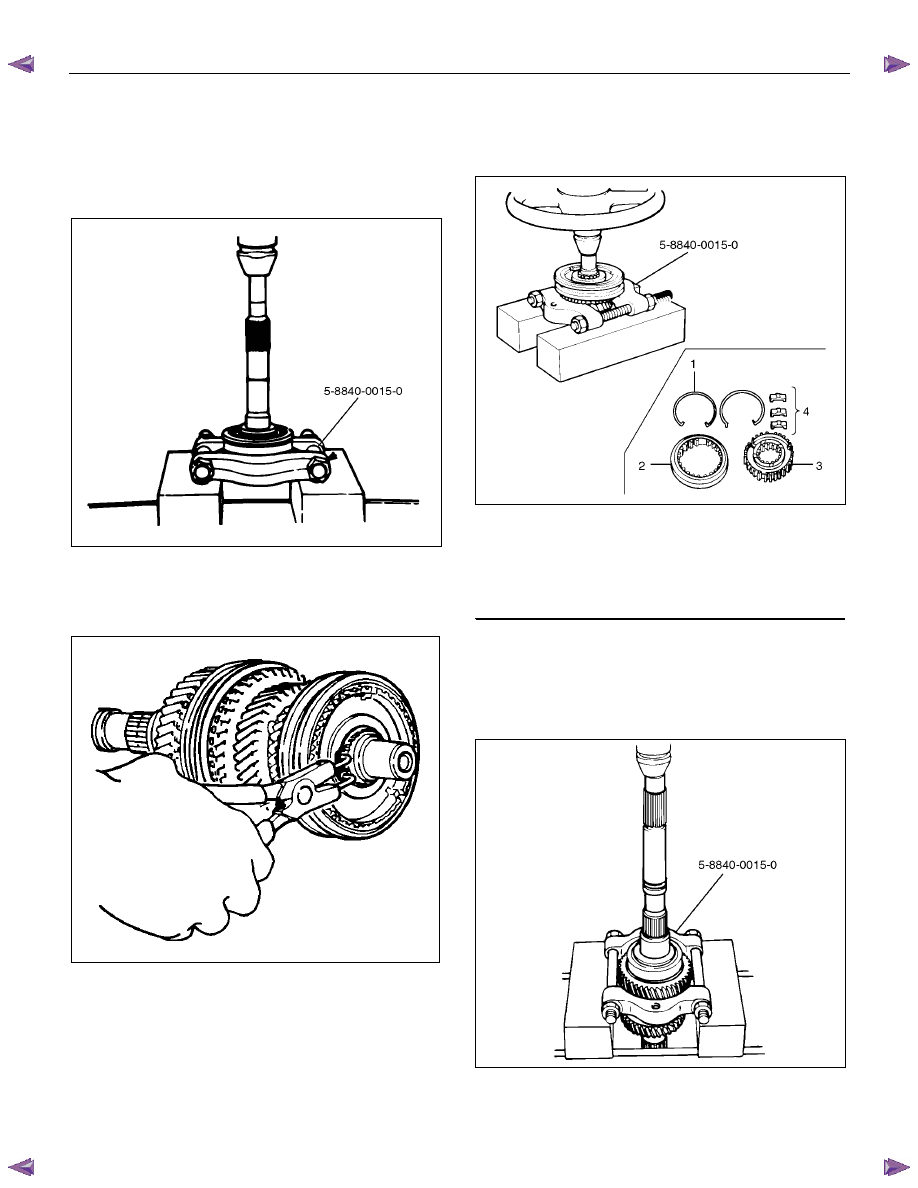

  1. Use a pair of snap ring pliers to remove the top gear

shaft snap ring.

  2. Remove the top gear shaft with ball bearing.

  3. Use a bench press and the bearing remover 5-8840-

0015-0 to remove the ball bearing.

226RW216

 4. Remove the needle bearing and top block ring,

mainshaft snap ring.

 5. Use a pair of snap ring pliers to remove the

mainshaft snap ring.



226RS008







  6. Use a bench press and the bearing remover 5-8840-

0015-0 to remove the 3rd-4th synchronizer
assembly as a set.

Disassemble the synchronizer assembly.

226RW217



Legend

(1)

Springs

(2)

Sleeve

(3)

Clutch Hub

(4)

Inserts

 7. Remove the 3rd block ring, 3rd gear, and needle

bearing.

  8. Use a bench press and the bearing remover 5-8840-

0015-0 to remove the 1st gear together with the
mainshaft ball bearing, 1st gear thrust bearing, and
needle bearing collar.

226RW218







MANUAL TRANSMISSION     7B1-37

9.Disassemble the 1st inside ring, 1st outside ring, and

1st block ring.

10.Remove the needle bearing.

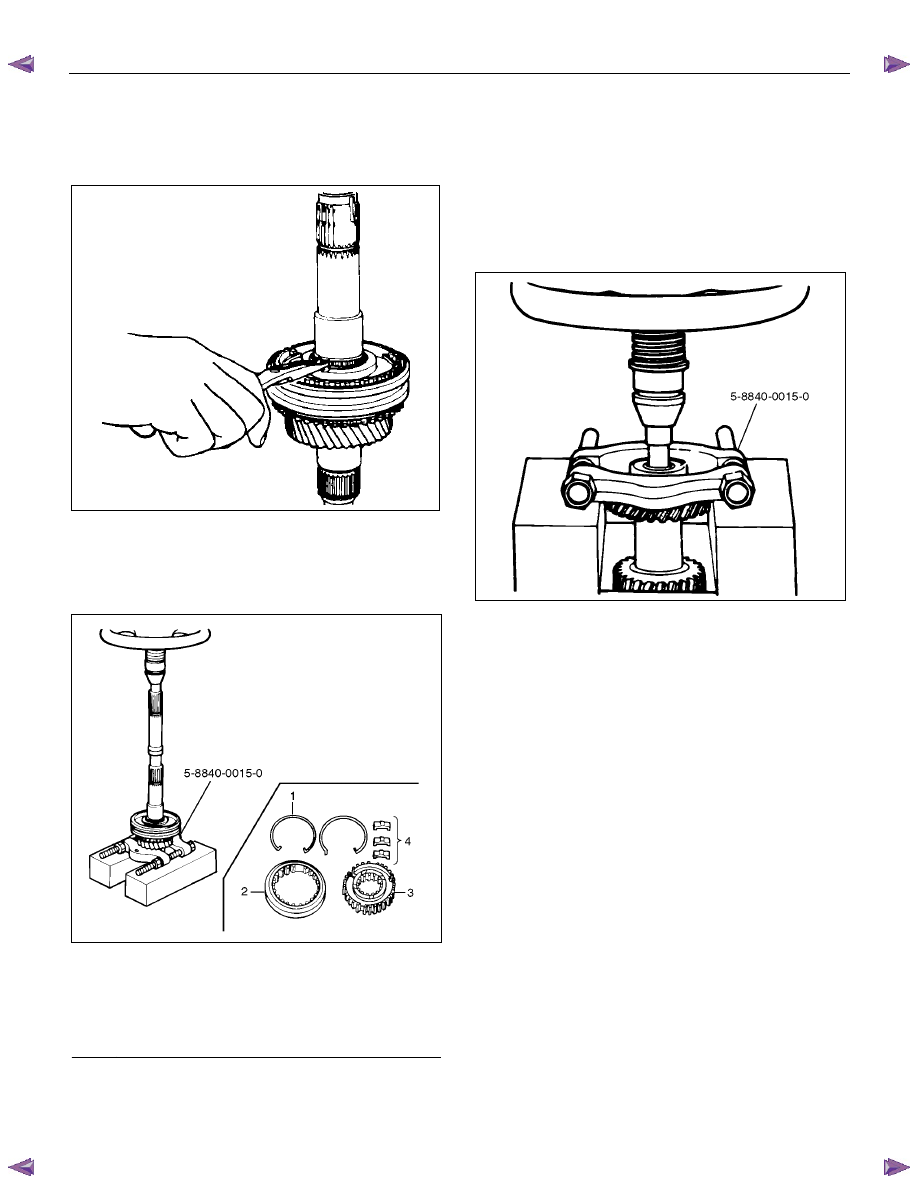

11.Use a pair of snap ring pliers to remove the clutch

hub snap ring.



226RS031

12.Use the bench press and the bearing remover 5-

8840-0015-0 to remove the 2nd gear together with
the 1st-2nd synchronizer assembly, 2nd block ring,
2nd outside ring, and the inside ring.
Disassemble the synchronizer assembly.

226RW220



Legend

(1) Springs

(2) Sleeve

(3) Clutch

Hub

(4) Inserts





 13. Remove the needle bearing from mainshaft.

 14. Remove the bearing snap ring.

 15. Remove the front roller bearing by performing the

following steps.
•  Remove the ring, outer race and bearing

assembly by using a bench press and remover
5-8840-0015-0.

•  Remove the inner race by using a bench press

and remover 5-8840-0015-0.

226RW219

 16. Remove the center roller bearing from the counter

gear shaft.
