7A2-12   TRANSMISSION CONTROL SYSTEM (JR405E)

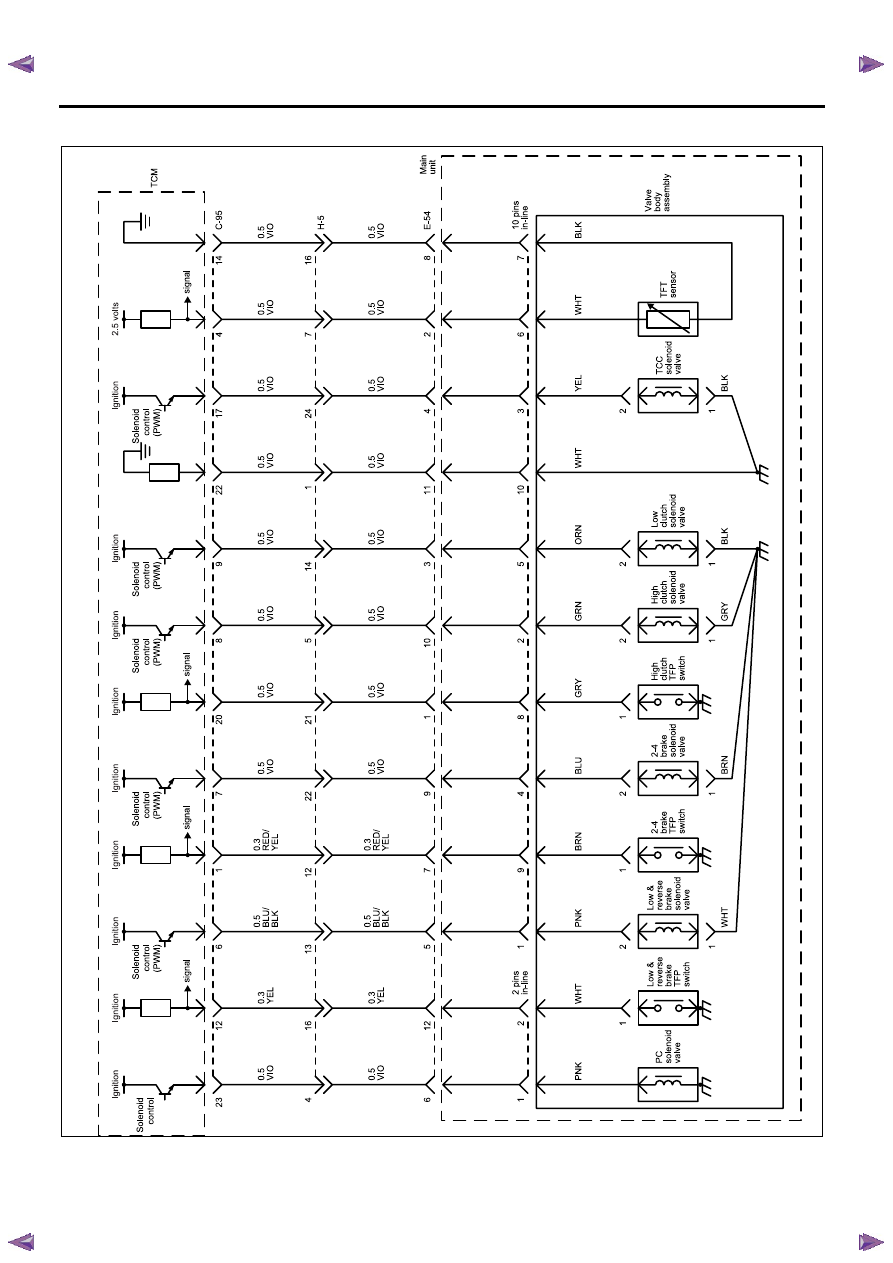

PC Solenoid, TCC Solenoid, Shift Solenoid, TFP Switch and TFT Sensor

TRANSMISSION CONTROL SYSTEM (JR405E)   7A2-13

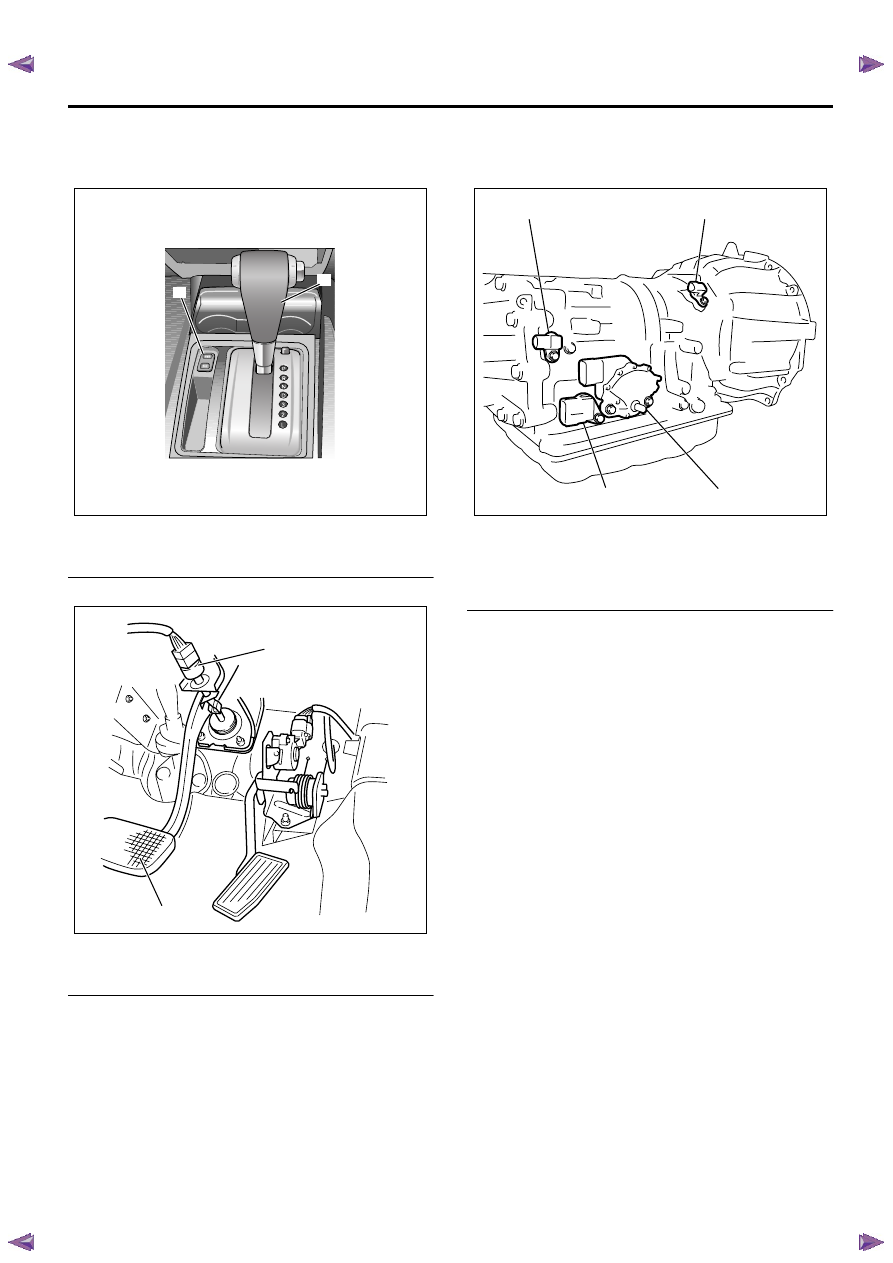

Component Locator

Transmission Controls Component Views

Legend

1. Selector lever
2. Power drive and 3rd start switch

Legend

1. Brake pedal switch
2. Brake pedal

Legend

1. Input shaft speed (ISS) sensor
2. Output shaft speed (OSS) sensor
3. Transmission range (TR) switch
4. In-line harness connector

1

2

1

2

3

1

2

4

7A2-14   TRANSMISSION CONTROL SYSTEM (JR405E)

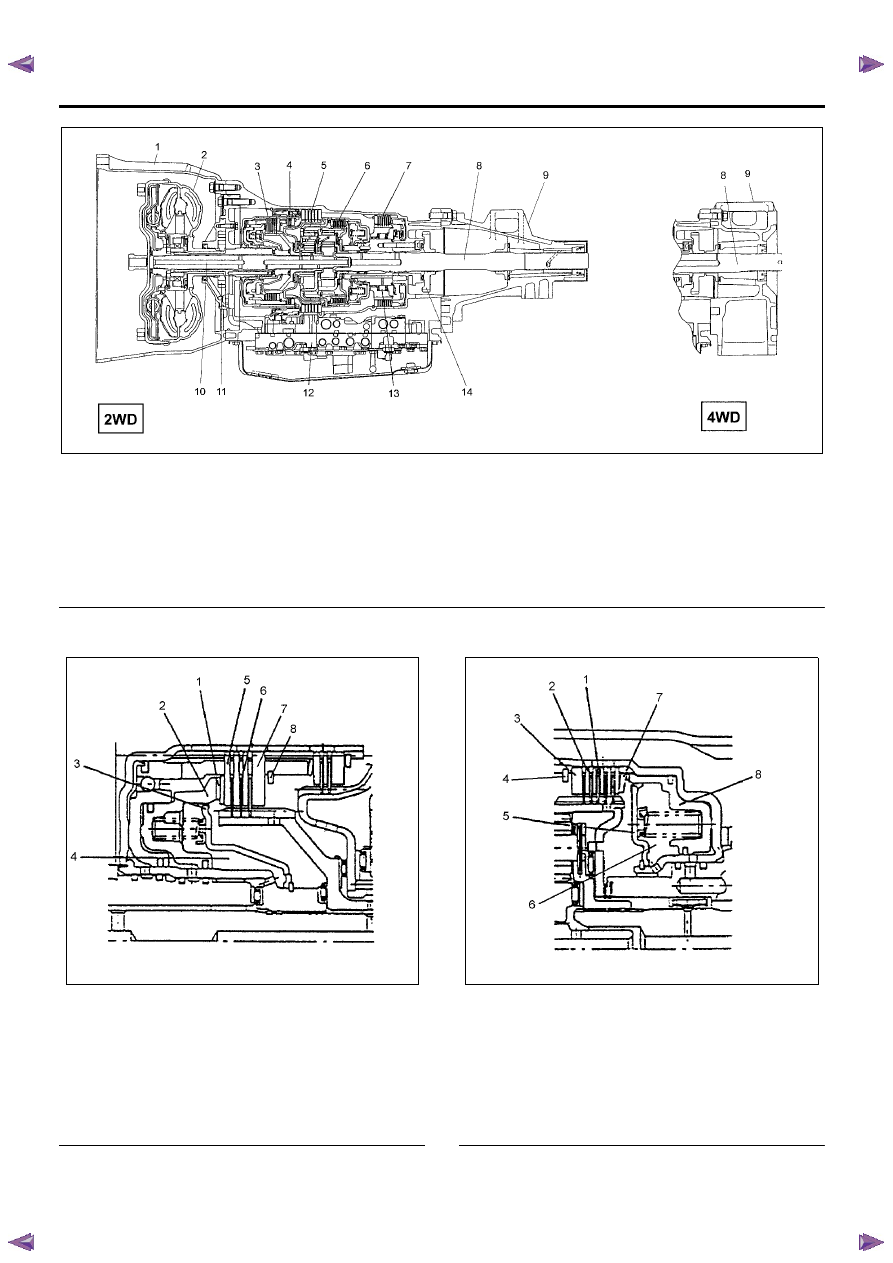

Legend

1. Torque converter housing
2. Torque converter
3. High clutch
4. Reverse clutch
5. 2-4 brake
6. Low clutch
7. Low & reverse brake

8. Output shaft
9. Extension housing

10. Input shaft

11. Oil pump

12. Valve body
13. Low one-way clutch
14. Parking gear

High Clutch

Legend

1. Dish plate
2. High clutch piston
3. Centrifugal cancel cover
4. Centrifugal balance chamber
5. Driven plate
6. Drive plate
7. Retaining plate
8. Snap ring

Low Clutch

Legend

1. Drive plate
2. Driven plate
3. Retaining plate
4. Snap ring
5. Centrifugal cancel cover
6. Centrifugal balance chamber
7. Dish plate
8. Low clutch piston

TRANSMISSION CONTROL SYSTEM (JR405E)   7A2-15

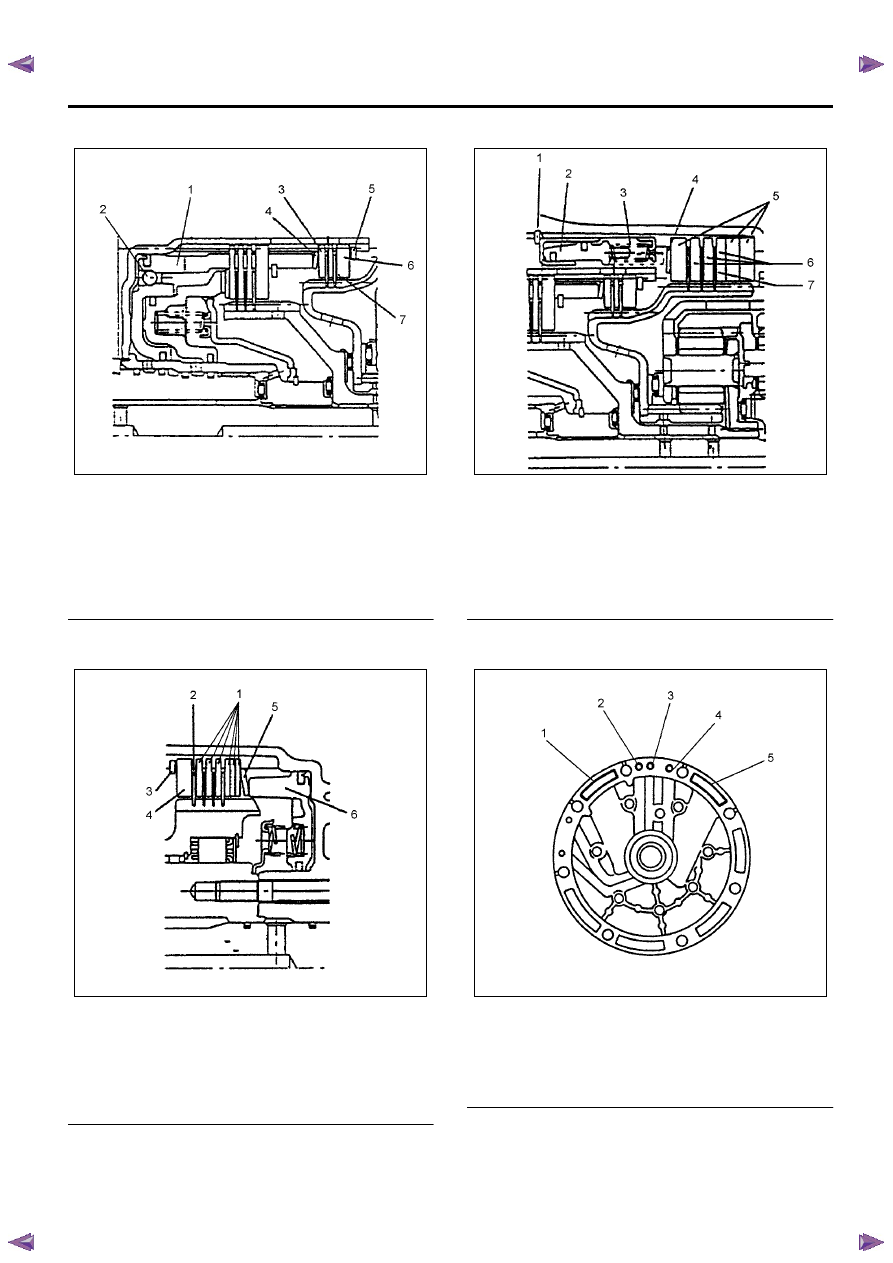

Reverse Clutch

Legend

1. Reverse clutch piston
2. Check ball
3. Driven plate
4. Dish plate
5. Snap ring
6. Retaining plate
7. Drive plate

Low & Reverse Brake

Legend

1. Driven plate
2. Drive plate
3. Snap ring
4. Retaining plate
5. Dish plate
6. Low & reverse brake piston

2-4 Brake

Legend

1. Snap ring
2. 2-4 brake piston
3. Return spring
4. Dish plate
5. Retaining plate
6. Driven plate
7. Drive plate

Transmission Fluid Passages (Oil Pump)

Legend

1. Oil pump passage (inlet)
2. Front lubrication passage
3. High clutch passage
4. Reverse clutch passage
5. Oil pump passage (outlet)
