7A2-8   TRANSMISSION CONTROL SYSTEM (JR405E)

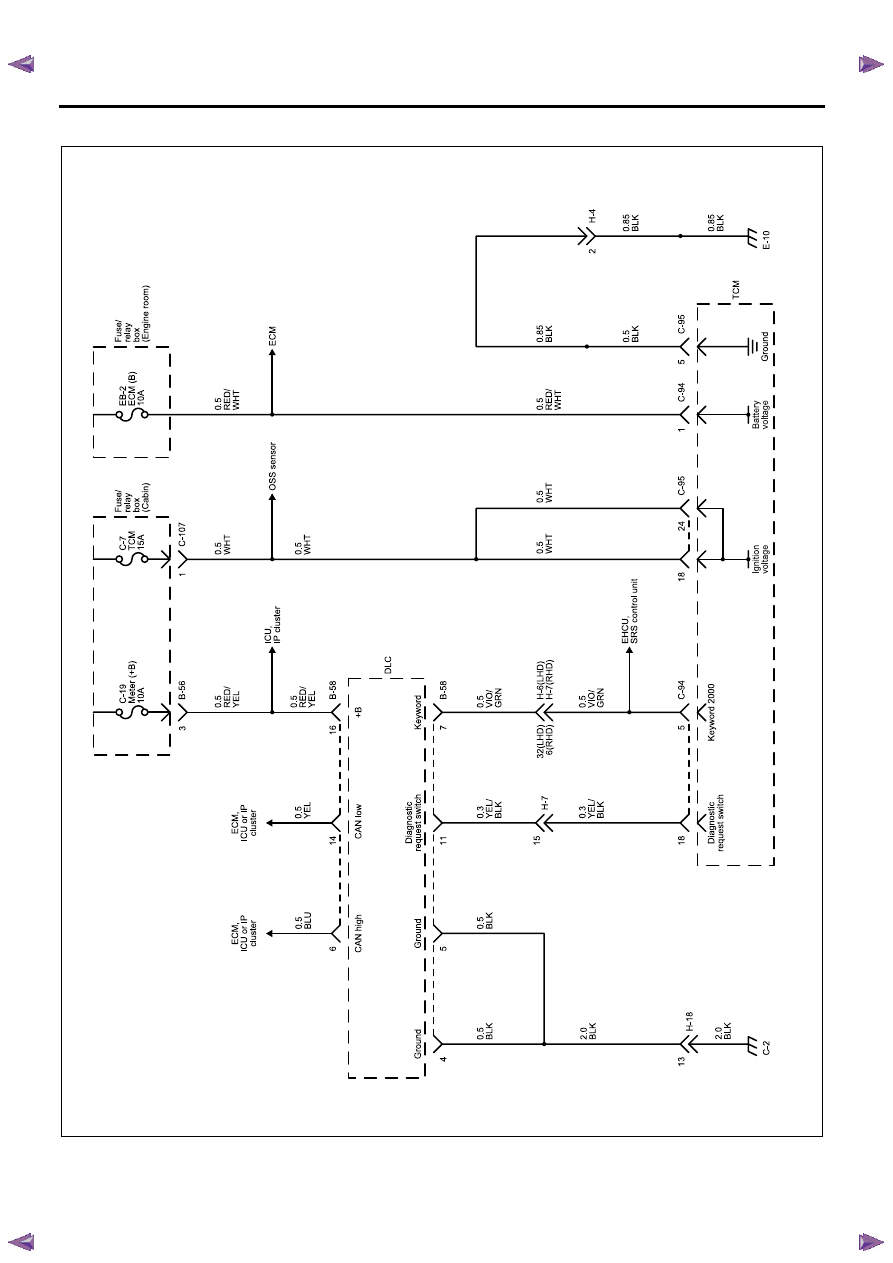

TCM Power, Ground and Serial Data Circuits

TRANSMISSION CONTROL SYSTEM (JR405E)   7A2-9

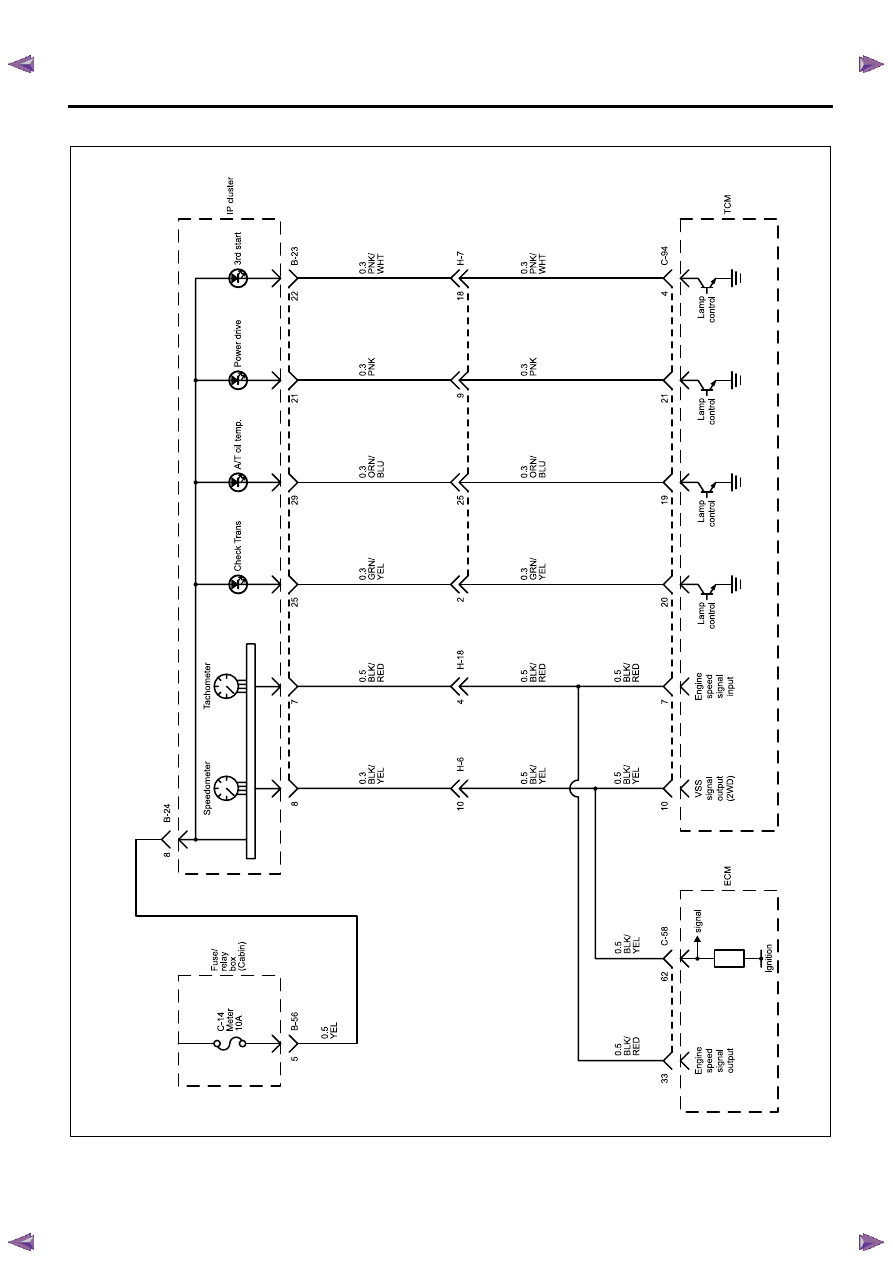

Meters and Warning Lamps

7A2-10   TRANSMISSION CONTROL SYSTEM (JR405E)

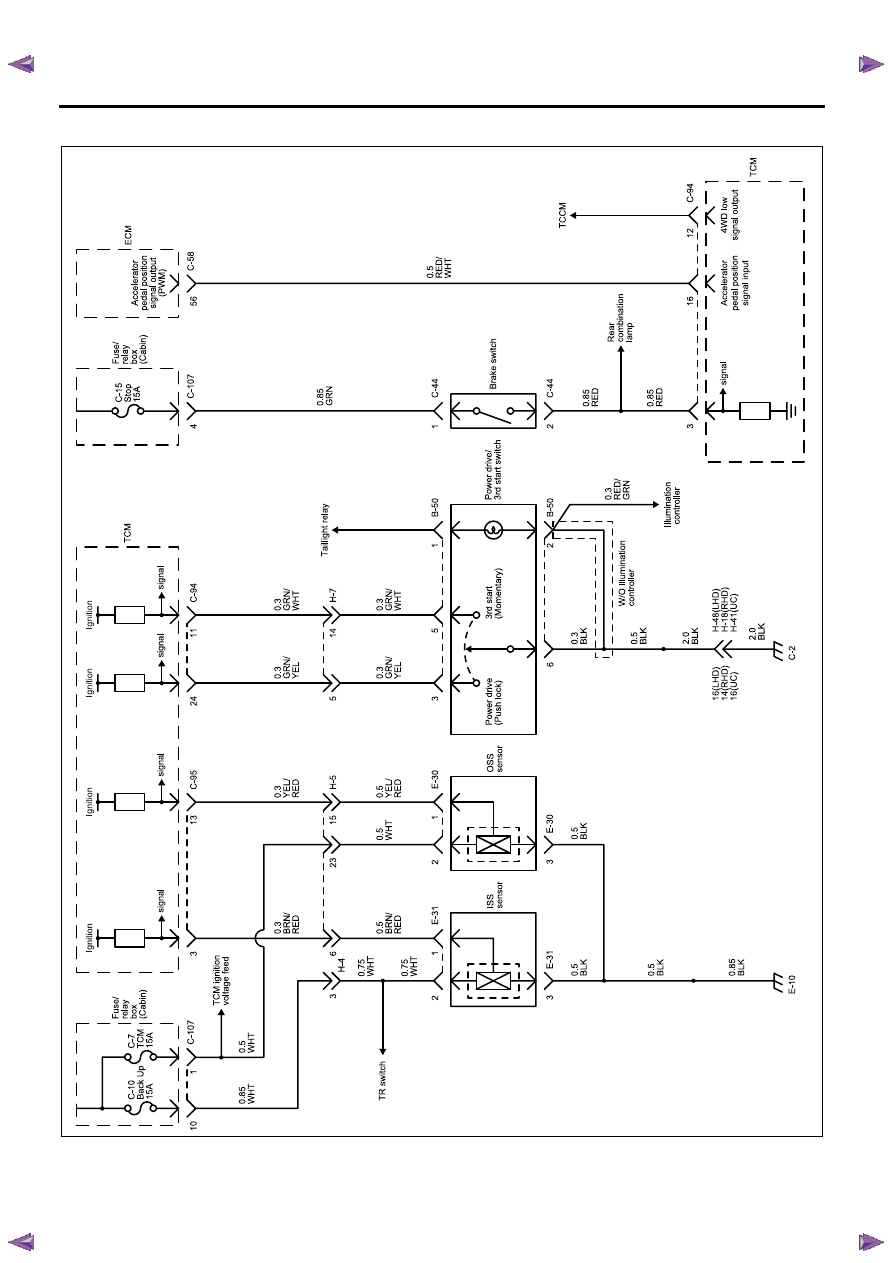

ISS & OSS Sensor, Driving Mode & Brake Switch and APP Signal

TRANSMISSION CONTROL SYSTEM (JR405E)   7A2-11

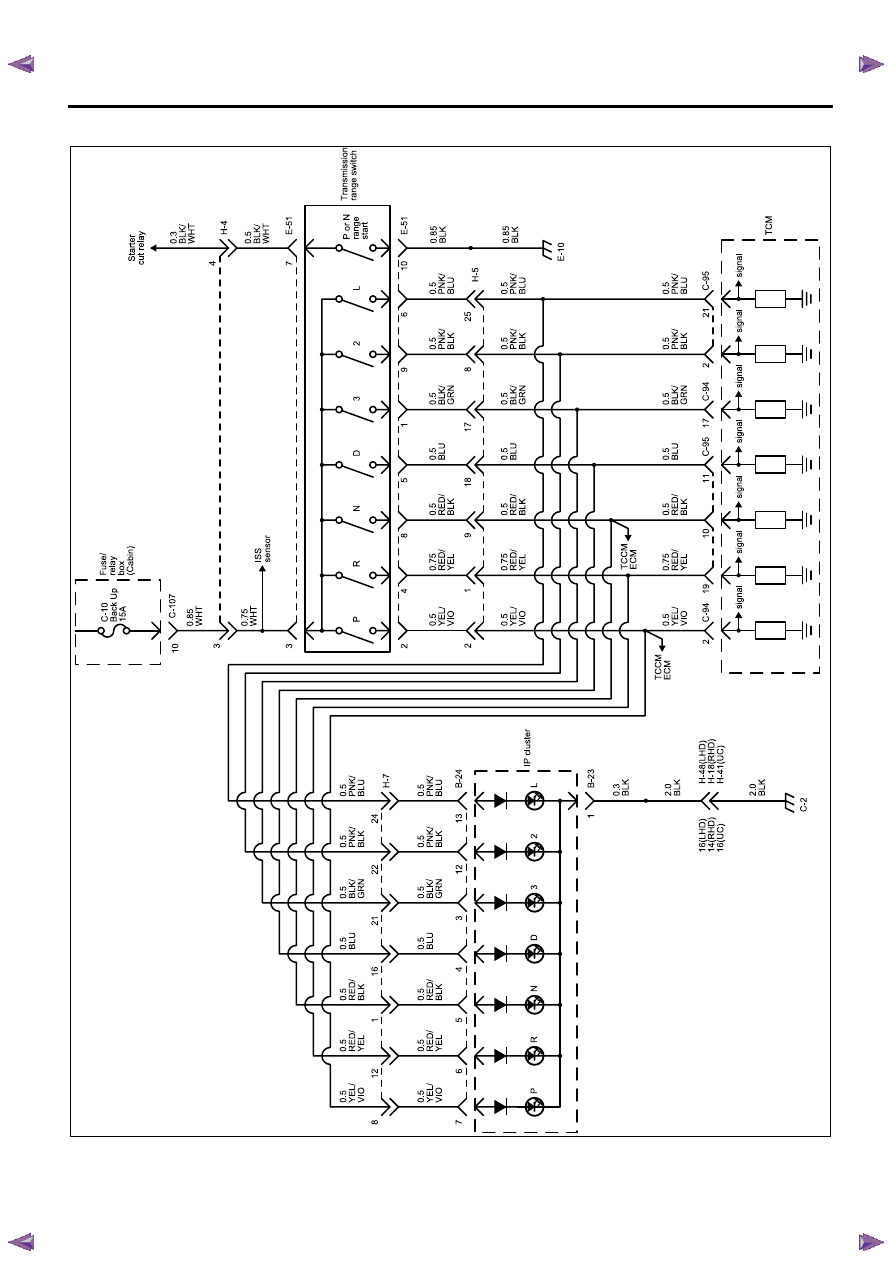

TR Switch and Indicator Lamps
