3D-12  REAR SUSPENSION





Reassembly

1.  Apply grease to both faces of each leaf spring at

reassembly.

2.  Set the leaf springs, aligning them to the setting mark made

before disassembly.



F03L100006



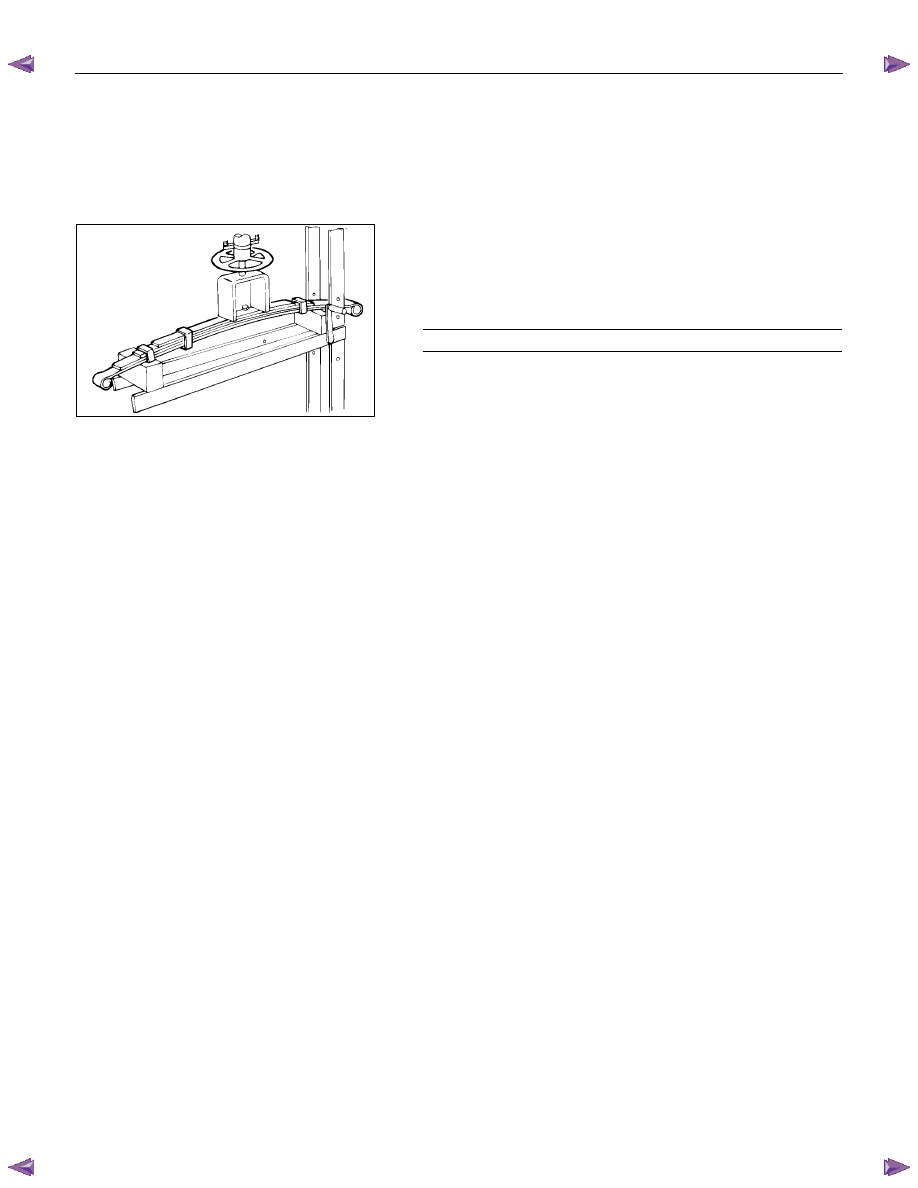

3.  Assemble the leaf springs using a bench press.

4.  Apply grease to the outside of the bushing.

  Install a new center bolt and tighten it to the specified

torque.

Torque N

⋅m (kgf⋅m/lb⋅ft)

29 (3.0/22)

5. Install the bushing using a bench press and a suitable

metal fitting.





REAR SUSPENSION  3D-13

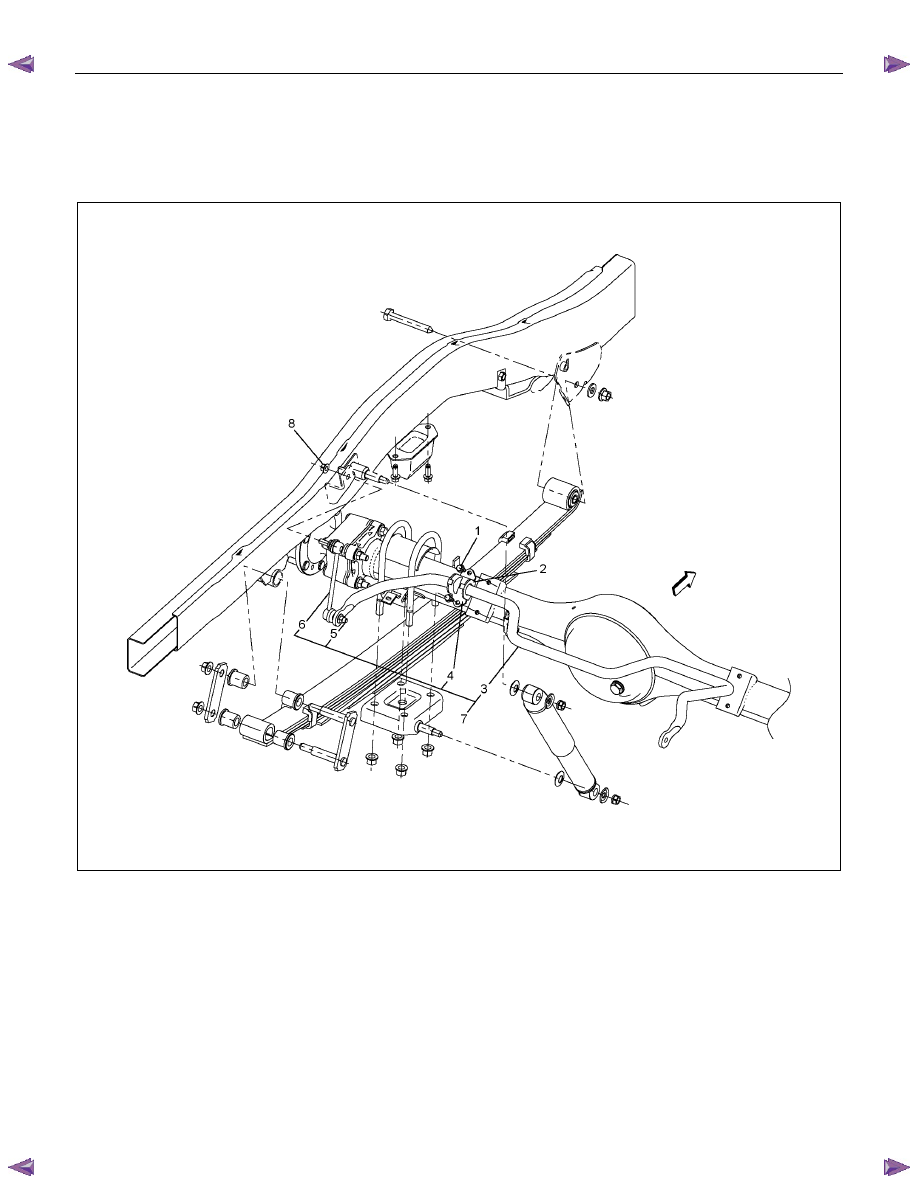

REAR STABILIZER BAR

STABILIZER BAR AND ASSOCIATED PARTS













RTW73DLF000101



Legend

 1.

Bolt

 2.

Bush



3. Stabilizer Bar

 4.

Cap

 5.

Nut







 6.

Link



7. Stabilizer Bar Assembly

 8.

Nut






3D-14  REAR SUSPENSION








Removal

1.  Remove the bolt and nut.

2.  Take out the stabilizer bar assembly.

3.  Remove the nut and take out the link from the stabilizer

bar.

4.  Take out the cap and bush from the stabilizer bar.









Installation

1.  Set the bush and cap on the stabilizer bar.

2.  Install the link on the stabilizer bar and tighten the nut to the

specified torque.

Torque N

⋅m (kgf⋅m/lb⋅ft)

50 (5.1/37)


3. Install the stabilizer bar assembly on the rear axle and

tighten the bolt to the specified torque.

Torque N

⋅m (kgf⋅m/lb⋅ft)

25 (2.5/18)


4.  Set the stabilizer bar assembly to the frame bracket and

tighten the nut to the specified torque.

Torque N

⋅m (kgf⋅m/lb⋅ft)

50 (5.1/37)





REAR SUSPENSION  3D-15

TROUBLESHOOTING

1.  BODY INCLINATION



Checkpoint   Problem

Countermeasure



Replace

Bushings worn or

disintegrated

NG

Mounting brackets

Shock absorbers

Replace

Defective

Spring brackets and U-bolts

Shackle pins and bushings

Replace

Retighten

Replace

Cracked

Bolt loosened

Worn or disintegrated

Regrease

Replace

Poorly lubricated

Weak or broken

OK

OK

OK

NG

NG

NG

NG

NG

NG

OK

Spring
