Isuzu KB P190. Manual - part 56

SHEET METAL  2B-27












Important Operations – Installation

Bolt : A

Torque N

⋅m(kgf⋅m/lb⋅ft)

50 (5.1 / 37)



Bolt : B,C

Torque N

⋅m(kgf⋅m/lb⋅ft)

72 (7.3 / 53)



Bolt : D,E,H,I

Torque N

⋅m(kgf⋅m/lb⋅ft)

54 (5.5 / 40)



NOTE :

Discard the used mounting bolts D,E,H,I shown in the
figure and install new ones.





2B-28  SHEET METAL

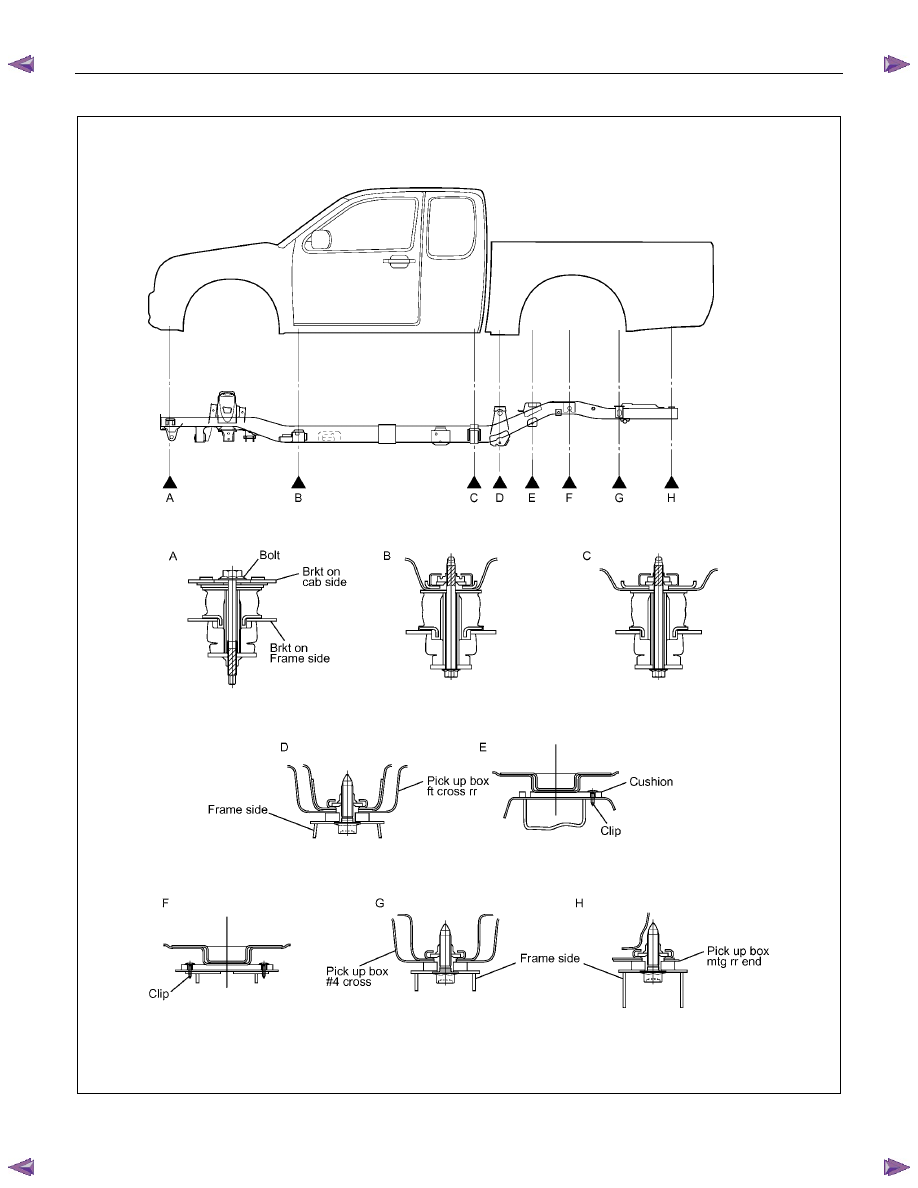

EXTEND CAB Model












RTW72BXF000201

SHEET METAL  2B-29












Important Operations – Installation

Bolt : A

Torque N

⋅m(kgf⋅m/lb⋅ft)

50 (5.1 / 37)



Bolt : B,C

Torque N

⋅m(kgf⋅m/lb⋅ft)

72 (7.3 / 53)



Bolt : D,G,H

Torque N

⋅m(kgf⋅m/lb⋅ft)

54 (5.5 / 40)



NOTE :

Discard the used mounting bolts D,G,H shown in the
figure and install new ones.





2B-30  SHEET METAL

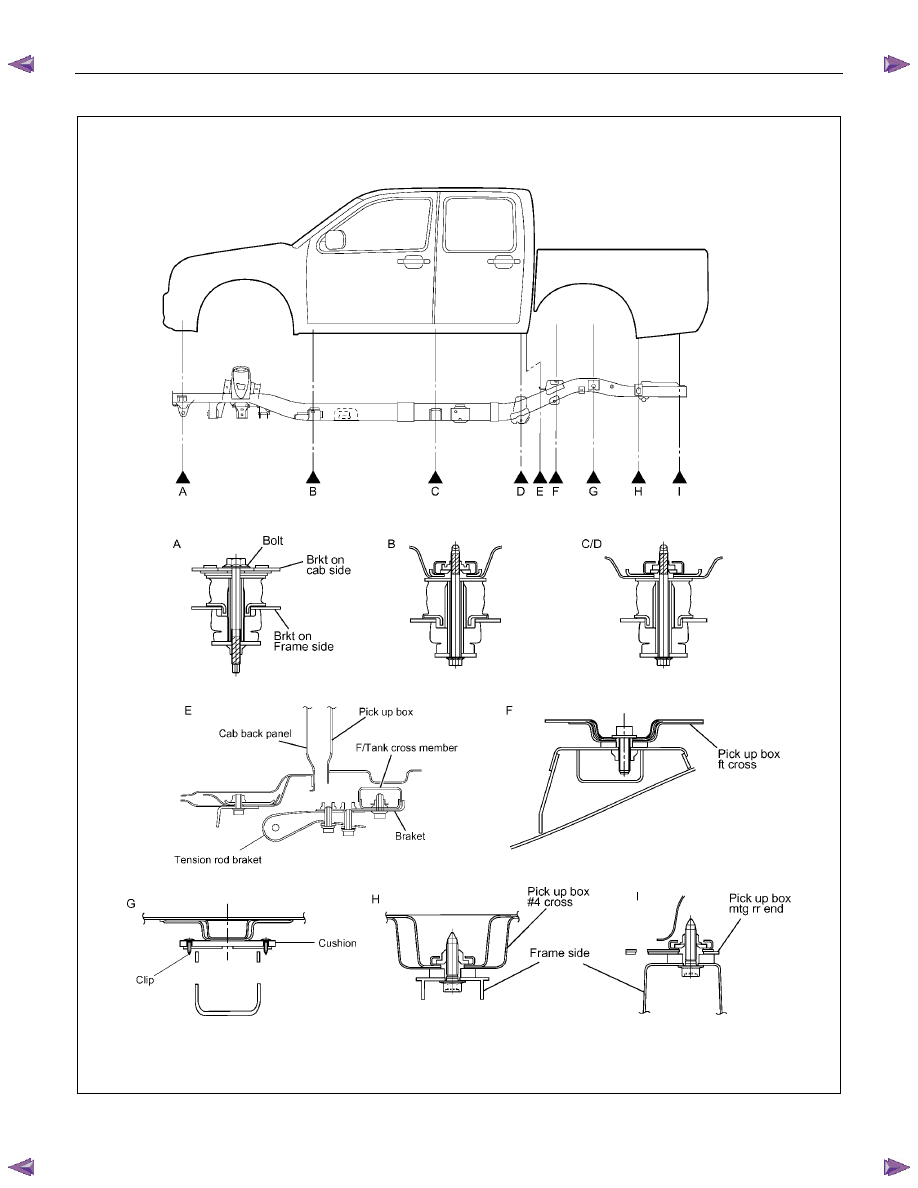

CREW CAB Model












RTW72BXF000301
