SHEET METAL  2B-19







Important Operations - Removal

1.  Front Combi Lamp Assembly

2. Radiator Grille
Refer to the Radiator Grille in this section.














5. Inner Liner
Remove the inner liner fixing screws.












6.  Front Bumper Fascia
Refer to the Front Bumper in this section.











RTW52BSH000401




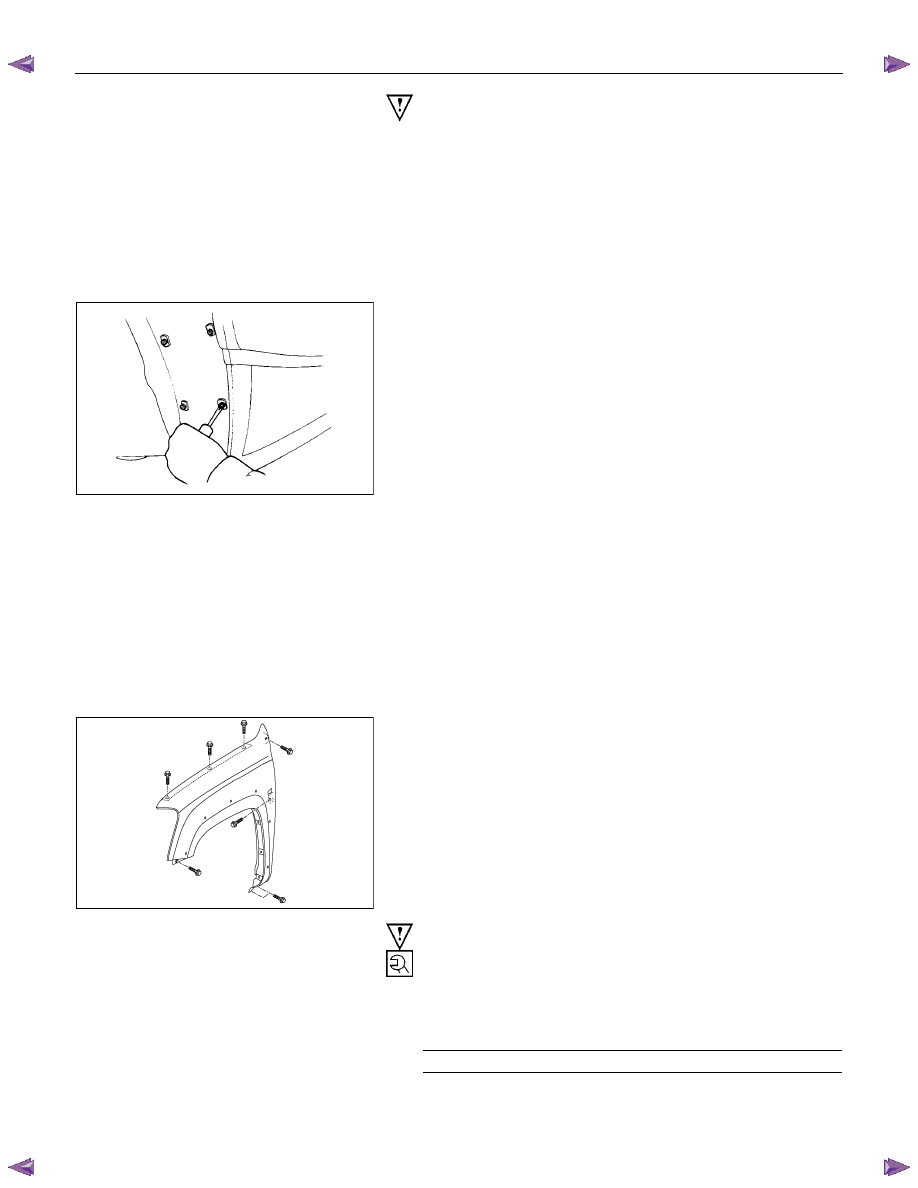

8.  Front Fender Panel
Remove the 8 fixing bolts.















Important Operation - Installation

8.  Front Fender Panel


1) Tighten the front fender panel fixing bolts to the

specified torque.



Torque N

⋅m(kgf⋅m/lb⋅in)

10 (1.0 / 87)



2B-20  SHEET METAL



RTW72BSH001201






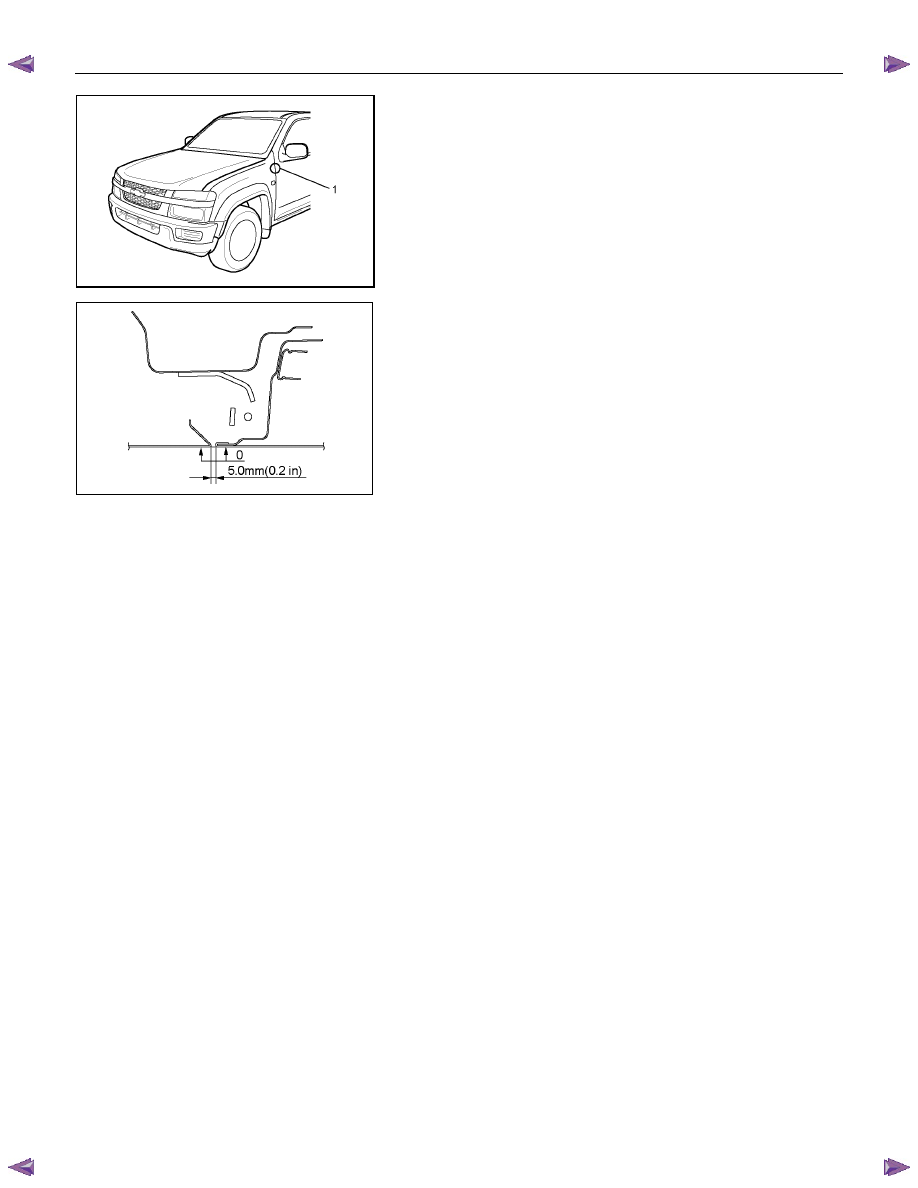

2) Check the fender and front door (1).

•  Clearance : 5.0 mm (0.2 in)
•  Height (step) : Flushness


RTW32BSH000301







SHEET METAL  2B-21

RADIATOR GRILLE (A TYPE)



  REMOVAL AND INSTALLATION





3

1

1

2







RTW72BMF000501



Removal Steps



Installation Steps



1. Screw





4. Radiator grille

  2. Clip





3. Bolt



3. Bolt





2. Clip



4. Radiator grille





1. Screw









Important Operation - Removal

2. Clip
Pull the grille together with the 2 clips from the vehicle.





2B-22  SHEET METAL

RADIATOR GRILLE (B TYPE)



  REMOVAL AND INSTALLATION











RTW52BMF000201



Removal Steps



Installation Steps

 1.

Screw



2. Front combi lamp assembly



3. Screw

  4. Clip



5. Radiator grille





5. Radiator grille



4. Clip



3. Screw



2. Front combi lamp assembly

 1.

Screw







Important Operation - Removal

4. Clip
•  Use a screwdriver to release the 4 clips at the top of the

radiator grille.

•  Pull the grille together with the 2 bottom clips from the

vehicle.
