1-42  HEATER AND AIR CONDITIONING

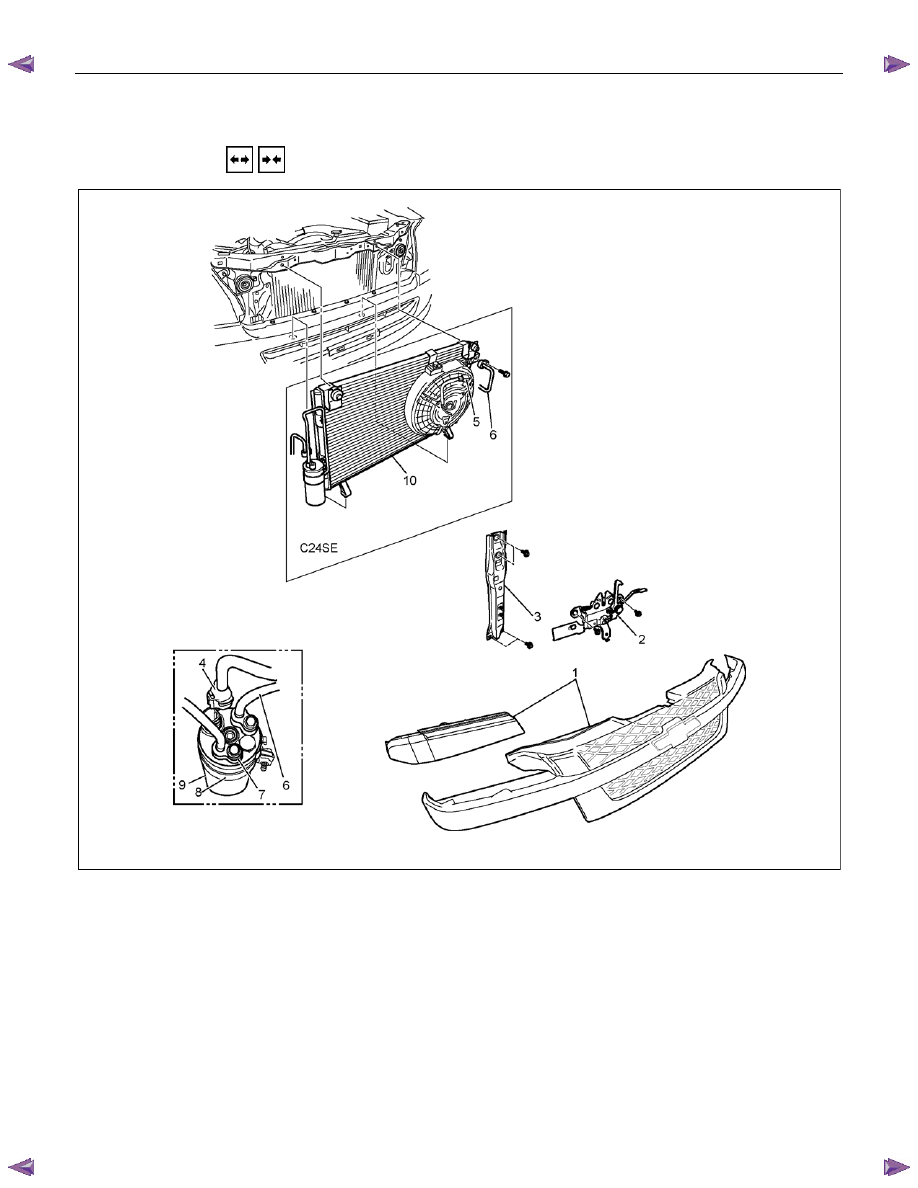

 REMOVAL AND INSTALLATION (C24SE)











This illustration is based on RHD model



RTW710LF004101



Removal Steps



1. Radiator grille



2. Engine hood lock



3. Engine hood front end stay



4. Triple pressure switch connector



5. Condenser fan connector



6. Refrigerant line



7. Refrigerant line



8. Receiver/drier bracket

 9.

Receiver/drier

  10. Condenser assembly





Installation Steps

  10. Condenser assembly

 9.

Receiver/drier



8. Receiver/drier bracket



7. Refrigerant line



6. Refrigerant line



5. Condenser fan connector



4. Pressure switch connector



3. Engine hood front end stay



2. Engine hood lock



1. Radiator grille

HEATER AND AIR CONDITIONING  1-43

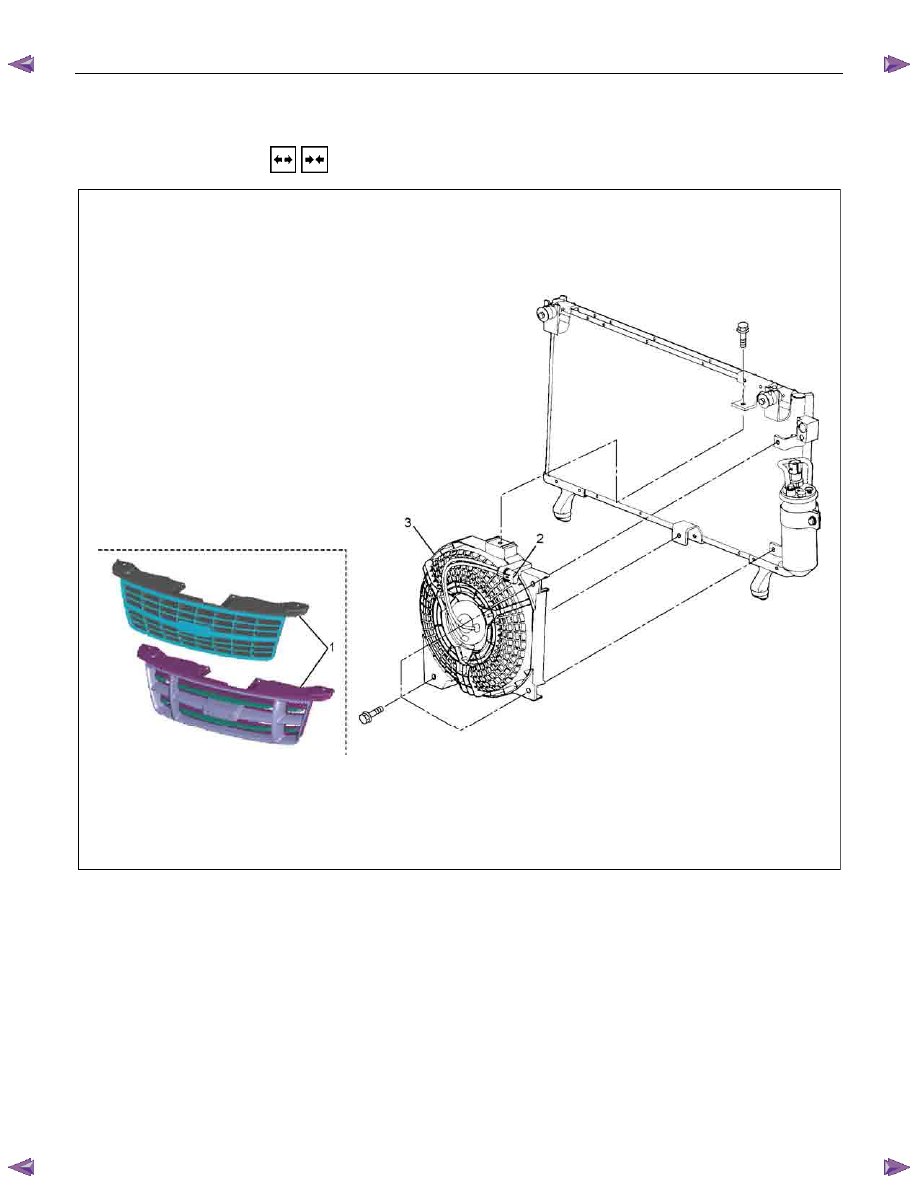

CONDENSER FAN MOTOR



 REMOVAL AND INSTALLATION














RTW710MF000701



Removal Steps



1. Radiator grille



2. Fan connector



3. Condenser fan motor





Installation Steps



3. Condenser fan motor



2. Fan connector



1. Radiator grille






1-44  HEATER AND AIR CONDITIONING

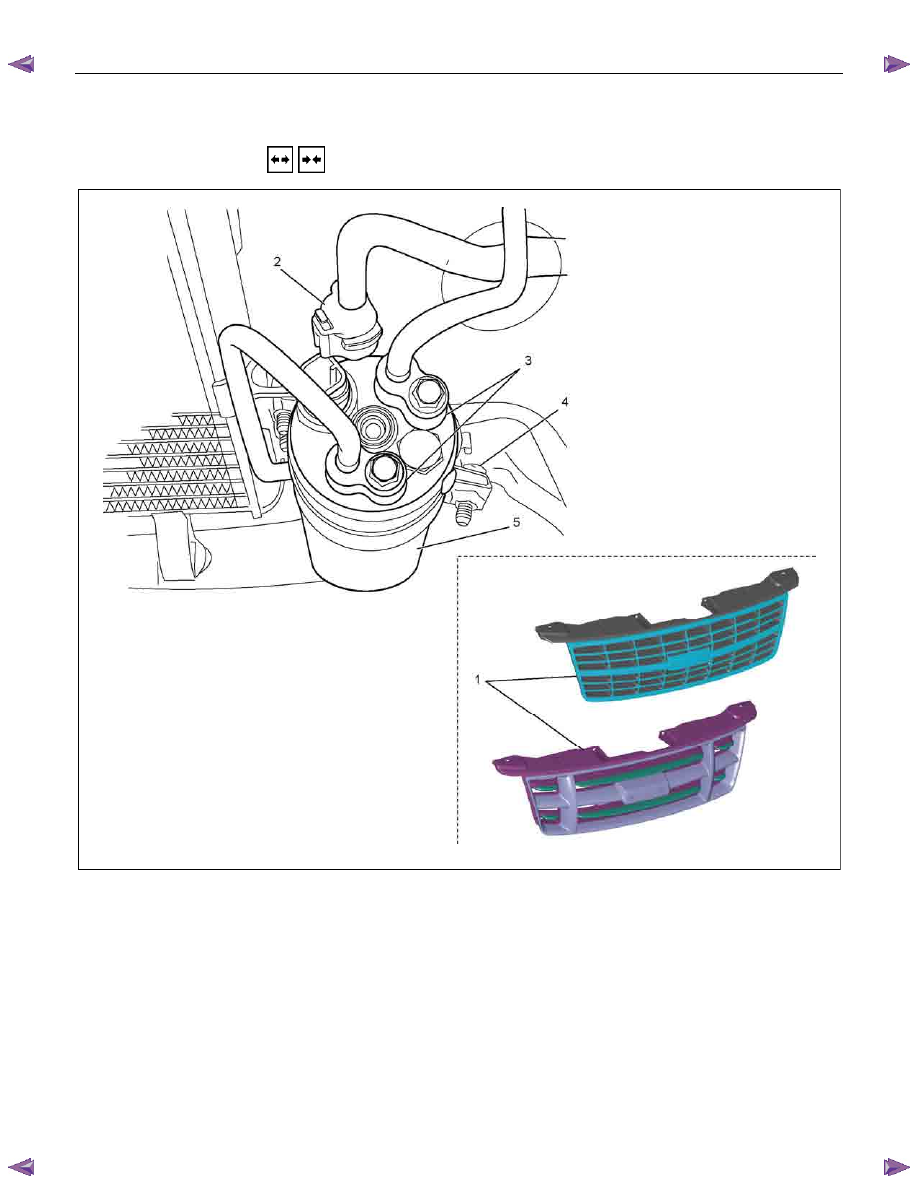

RECEIVER / DRIER



  REMOVAL AND INSTALLATION









RTW710LF000801



Removal Steps



1. Radiator grille



2. Pressure switch connector



3. Refrigerant line



4. Bracket bolt

 5.

Receiver/drier





Installation Steps



5. Receiver/drier



4. Bracket bolt



3. Refrigerant line



2. Pressure switch connector



1. Radiator grille



HEATER AND AIR CONDITIONING  1-45

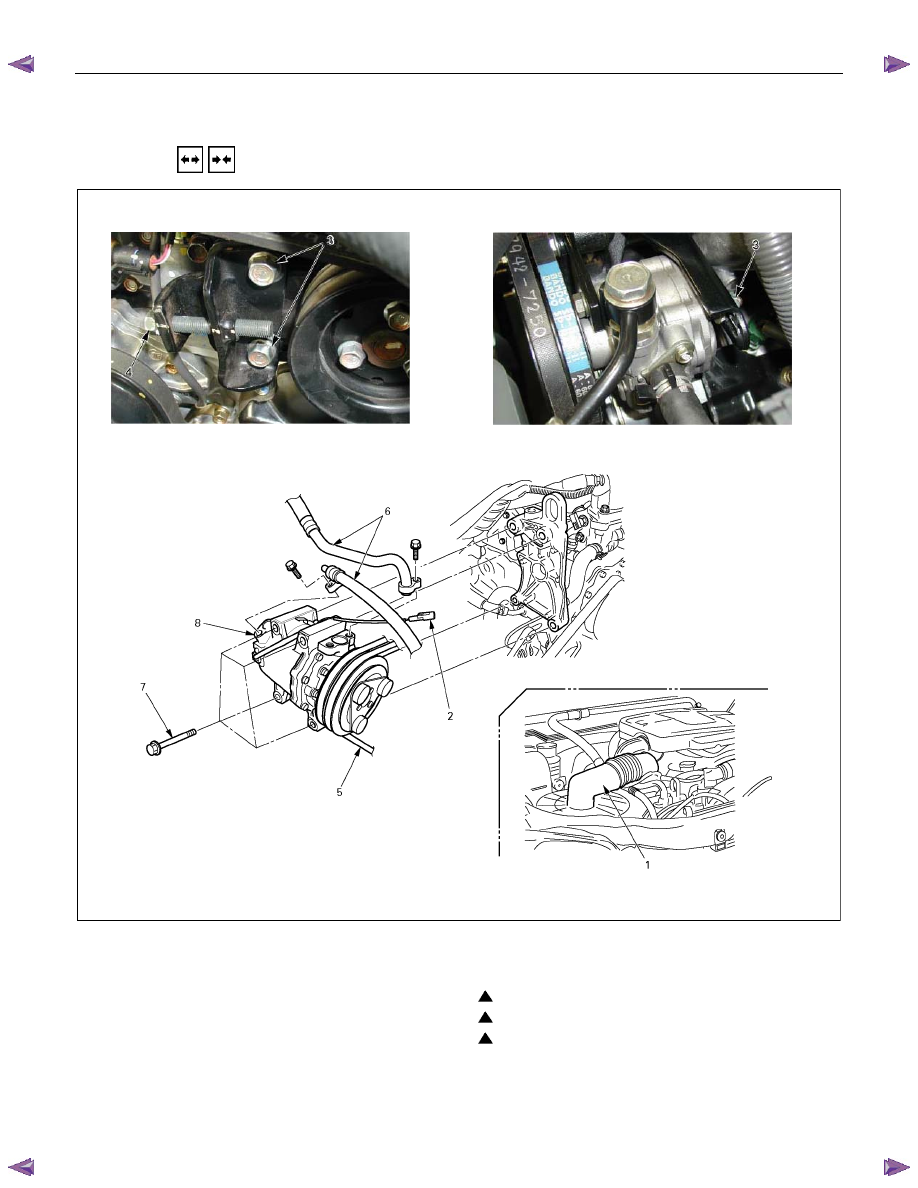

COMPRESSOR



 REMOVAL AND INSTALLATION (4JA1-T, 4JH1-TC)















852R300006

Removal Steps



1. Air duct



2. Magnetic clutch harness connector



3. Lock nut



4. Tension adjustment bolt



5. Drive belt



6. Refrigerant line



7. Bolt; compressor to bracket



8. Compressor assembly





Installation Steps



8. Compressor assembly

  7. Bolt; compressor to bracket
  6. Refrigerant line
  5. Drive belt



4. Tension adjustment bolt



3. Lock nut



2. Magnetic clutch harness connector



1. Air duct
