TM-194

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

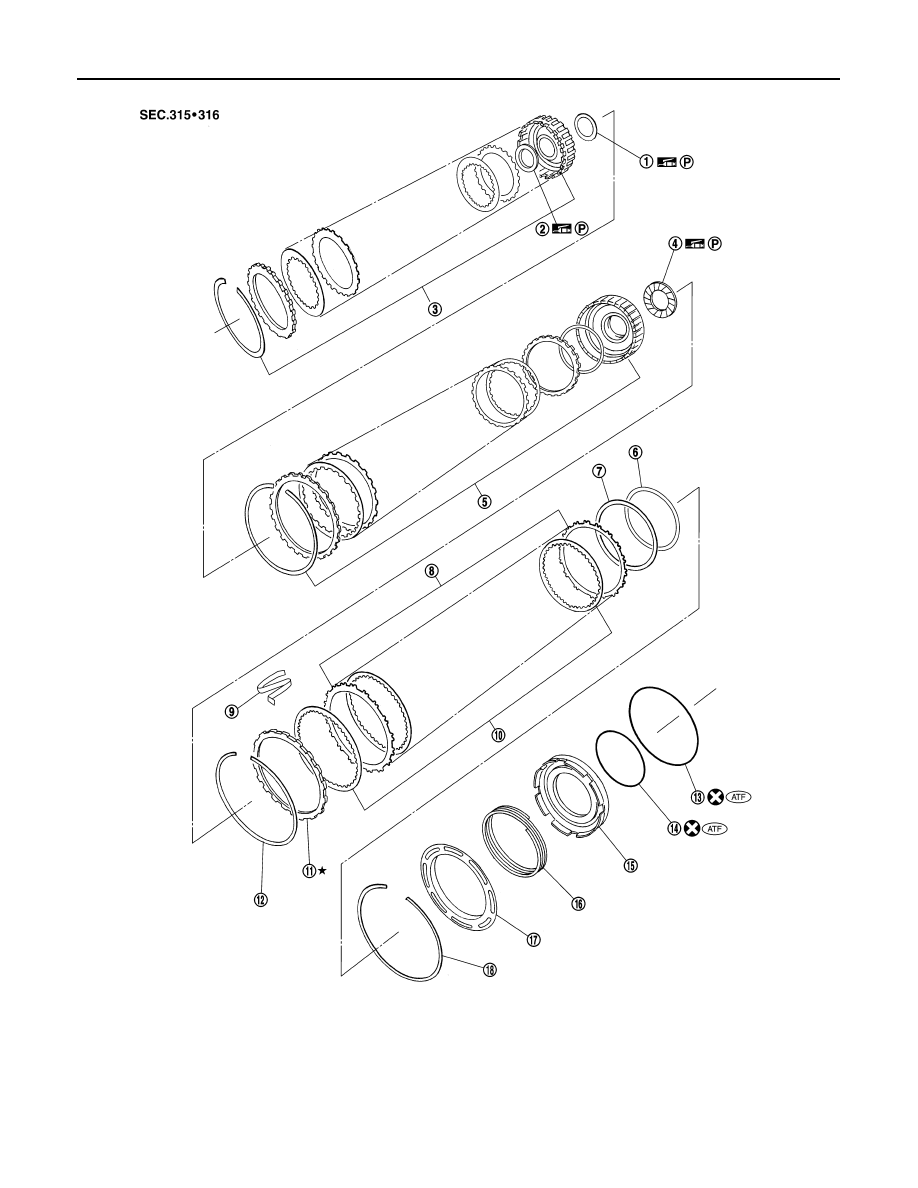

1.

Needle bearing

2.

Bearing race

3.

High and low reverse clutch assembly

4.

Needle bearing

5.

Direct clutch assembly

6.

Reverse brake dish plate

7.

Reverse brake dish plate

8.

Reverse brake driven plate

9.

N-spring

10. Reverse brake drive plate

11. Reverse brake retaining plate

12. Snap ring

13. D-ring

14. D-ring

15. Reverse brake piston

16. Return spring

17. Spring retainer

18. Snap ring

SCIA7001E

OVERHAUL

TM-195

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

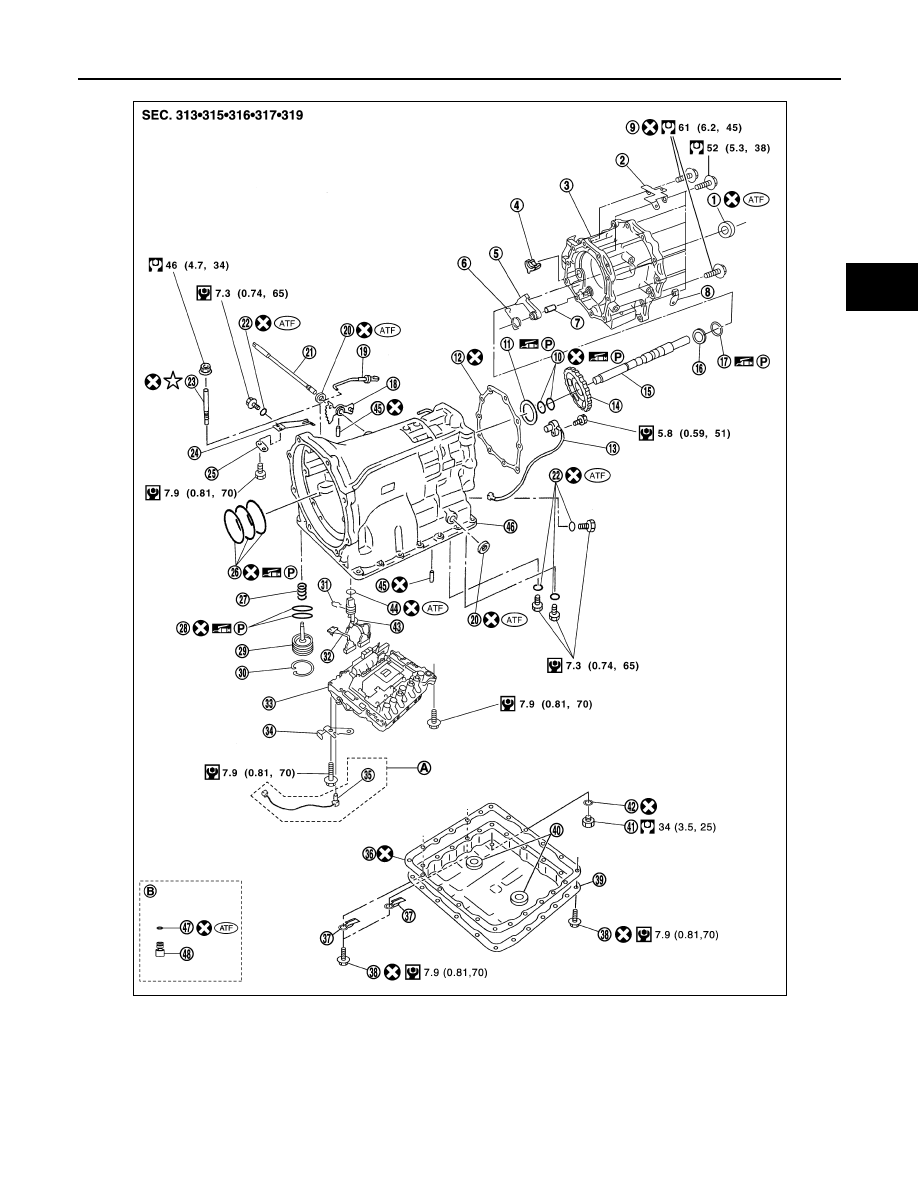

2WD

1.

Rear oil seal

2.

Bracket

3.

Bracket

4.

Adapter case

5.

Parking actuator support

6.

Parking pawl

7.

Return spring

8.

Pawl shaft

9.

Self-sealing bolt

10. Seal ring

11. Needle bearing

12. Gasket

13. Output speed sensor

14. Parking gear

15. Output shaft

JSDIA1365GB

TM-196

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

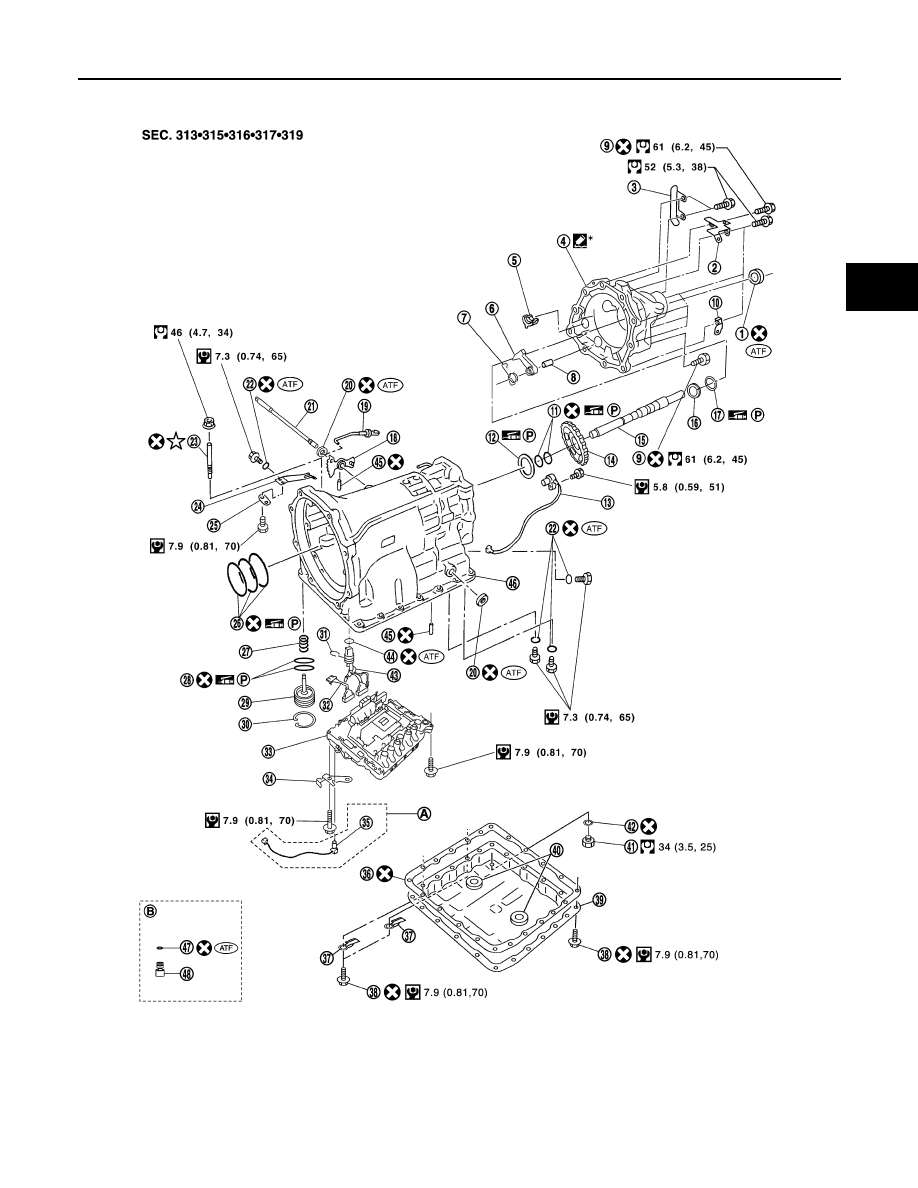

4WD

16. Bearing race

17. Needle bearing

18. Manual plate

19. Parking rod

20. Manual shaft oil seal

21. Manual shaft

22. O-ring

23. Band servo anchor end pin

24. Detent spring

25. Spacer

26. Seal ring

27. Snap ring

28. Return spring

29. O-ring

30. Servo assembly

31. Snap ring

32. Sub-harness

33. Control valve with TCM

34. Bracket

35. A/T fluid temperature sensor 2 36. Oil pan gasket

37. Brackets

38. Oil pan bolt

39. Oil pan

40. Magnets

41. Drain plug

42. Drain plug gasket

43. A/T assemblt harness connector 44. O-ring

45. Retaining pin

46. Transmission case

47. O-ring

48. Plug

A/T fluid temperature sensor 2 (A) can be changed to plug (B), depending on vehicles.
*:

Apply Genuine Anaerobic Liquid Gasket or equivalent.

OVERHAUL

TM-197

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

1.

Rear oil seal

2.

Bracket

3.

Adapter case

4.

Parking actuator support

5.

Parking pawl

6.

Return spring

7.

Pawl shaft

8.

Bracket

9.

Self-sealing bolt

10. Seal ring

11. Needle bearing

12. Gasket

13. Output speed sensor

14. Parking gear

15. Output shaft

16. Bearing race

17. Needle bearing

18. Manual plate

JSDIA1366GB
